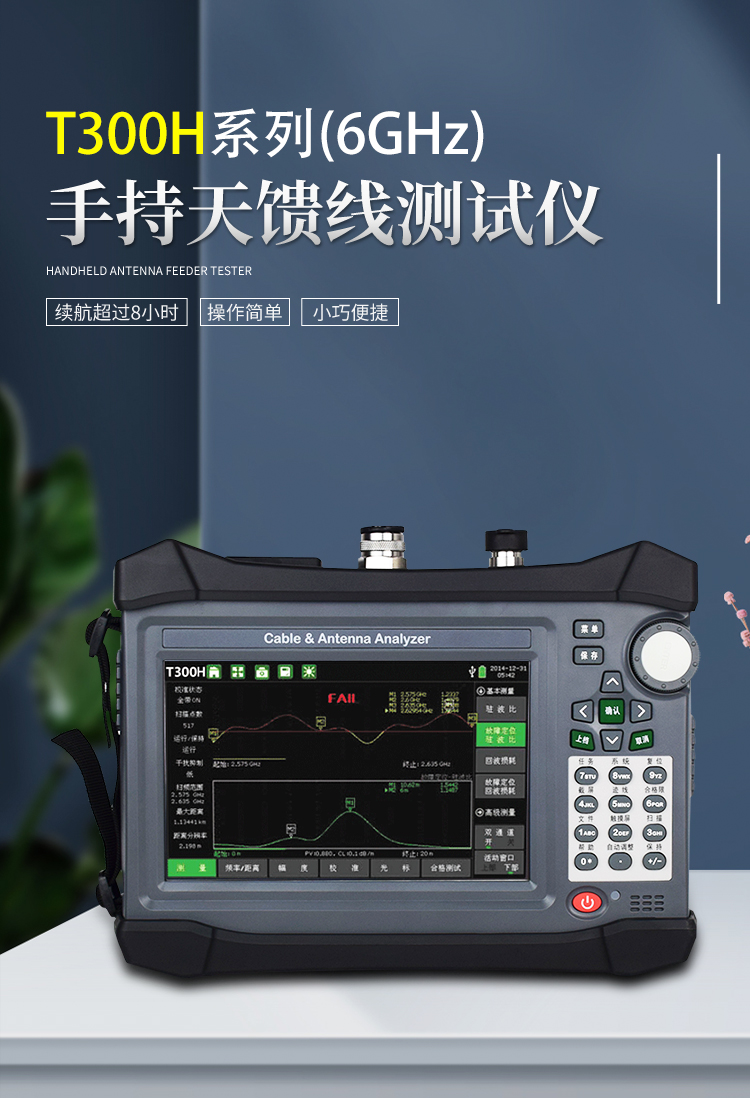

T300H 2MHz至6GHz天馈线驻波比测试仪|TFN (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介
T300系列是TFN第三代集成式手持天馈线测试仪，是一款经过现场优化、可靠、坚固耐用、操作简单的超值产品。在天馈线系统中，可快速评估基站射频/光传输和天线系统的运行状态，提高基站的安装、维护效率。T300系列是无线通信运营商和无线信号覆盖安装、维护工程承包商、科研、教学、生产中信赖、可靠、优先选择的天馈线测试仪。
功能特点
电池续航时间超过8小时
内置E-CAL电子校准模块
一次连接即可实现快速的自动校准
一次校准适用于全频段
4.4GHz终端式功率计
内置光功率计，可视故障定位仪(红光源)，WIFI
外置GPS
USB型光纤放大镜
抗射频干扰能力
背光式按键
坚固、耐用、可靠
耐冲击、防尘、防泼溅
小巧轻便的天馈测试仪
配有软背包，便捷
测试功能介绍
功率测试
内置终端式功率计(图一)USB供电的外置大功率通过式功率计(选件)帮您完成基站功率测试。无需另外的供电。(图二)
内置的光模块(选件)
内置的光模块可进行光纤链路的测试。光功率计(图三)，可视故障定位仪(图四)，进行光通信的测试。
外置GPS模块选件
外置的GPS模块选件帮助你确认精确的测量位置(经度，纬度，海拔高度)。为了保证在正确的地点进行测量，每条测试曲线都可以标注位置信息。(图五)
双通道显示
双通道的显示使用户可以在一块屏幕上查看两个测试。通过独立的上下双通道显示，用户可以在每个通道上单独的进行标记和合格限的设置，因为不需要两次测量，这样就极大地节省了时间。(图六)顶部的通道进行VSWR的测量，底部的通道进行DTF-VSWR测量来查找故障点。
故障点定位(DTF)
用驻波比和回波损耗表示的故障定位(DTF)可以精确分辨和定位损坏的电缆、元件和连接器。最多2065个数据点为你在测量时提供更好的频率分辨率，或者用来在不降低距离分辨率的情况下扩展DTF测量距离范围。(图七)
回波损耗/驻波比
差的回波损耗/驻波比指标可以损坏发射机，降低基站覆盖区域，增加掉话率和通话阻塞，降低数据业务的速率。(图十)
USB型光纤放大镜
在光纤连接器连接之前，必须对光纤连接器插芯进行检查和清洁。光纤端面的检查，是降低维护成本.提高排障效率,保证传输质量的关键所在。(图八)
电缆损耗
电缆损耗测量非常重要，过高的损耗会降低基站覆盖区域，掩盖回波损耗问题，产生看起来好的错误测量结果。
自动的PASS/FAIL分析
在设置合格限之后你可以用红绿色标记进行自动合格/不合格分析。(图九)用户可以在测试屏幕上编辑包括上、下界限的20条合格限。
| 技术参数 | |
| 频率范围 | 2MHz到6000MHz |
| 频率分辨率 | 0.5kHz |
| 频率准确度 | ±2 ppm |
| 输出电平 | ≥0dBm |
| 扫描速度 | 1mS/点(回波损耗) 1.2mS/点(故障定位) |
| 数据点数 | 130,259,517,1033,2065 |
| 干扰抑制 | +10 dBm(偏±10kHz以内) +25 dBm(偏>1.0 MHz) |
| 方向性 | ≤-42dB(机械校准后) ≤-38dB(电子校准后 |
| 回波损耗 | |
| 范围 | 0.00-60.00dB |
| 分辨率 | 0.01dR |
| 驻波比 | |
| 范围 | 1-65 |
| 分辨率 | 0.01 |
| 电缆损耗 | |
| 范围 | 0.00-30.00dB |
| 分辨率 | 0.01dB |
| 故障定位 | |
| 回波损耗范围 | 0.00-60dB |
| 驻波比范围 | 1-65 |
| 距离范围 | 0到(点数-1)/(带宽×2)×Vp(电缆的速度因子)×C(光速) |
| 分辨率(m) | =Vp(电缆的速度因子)×C/(带宽×2) |
| 数据点数 | 130,259,517,1033,2065 |
| 终端式功率计 | |
| 频率范围 | 20MHz到6000MHz |
| 幅度 | 最大，最小，偏置，偏置开关，自动幅度 |
| 平均 | 平均，最大保持，运行/暂停，平均模式，连续/单次 |
| 幅度限制 | 幅度限制开关，上、下限 |
| 显示范围 | -100 dBm～+100 dBm |
| 测量范围 | -33 dBm~+20 dBm |
| 偏置范围 | Max ±100 dB,用户可设置 |
| 驻波比 | 1.4:1典型值 |
| 最大输入功率 | +27 dBm,±50 VDC(大于此值会损坏仪器) |
| 连接器 | Type N(m),50 Ω |
| 准确度 | ±0.5 dB(23℃±3℃) |
| 频率响应和线性度 | ±0.8 dB(±0.5 dB典型值) |
| 温度效应 | ±0.02 dB/1℃(典型值) |
| 光纤显微镜 | |
| 放大倍数 | 400x |
| 测试分辨率 | 0.75μm |
| 输出制式 | PAL/NTSC |
| 重量 | 155克 |
| 工作/存储温度 | 20℃~+50℃/-30℃~+60℃ |
| 光功率计 | |
| 准确度 | ±0.17dB(±3%) |
| 探测器类型 | InGaAs φ300μm |
