工作频率: 1GHz至3GHz
天线单元数:每层8单元)
适应极化方式:垂直极化;
天线形式:喇叭天线;
覆盖范围:360°;
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
内置移相器与开关矩阵测向过程测向方法：沃森瓦特与相关干涉仪测向不确定度：f < 200 MHz: < 3° RMS (typ) | f > 200 MHz: < 1° RMS (typ)内置电子罗盘内置带天线及PPS的GNSS接收器直径： 480 mm自动测向天线 10 MHz 至8 GHz高频电缆， DC 至8 GHz，N 至SMA， 50 Ohm，5 mADFA 汽车吸盘吸附装置选件：自动测向天线控制“测向视图”
同厂商产品
工作频率:18GHZ~40GHZ;天线单元数:每层8单元;适应极化方式:垂直极化;天线形式:喇叭天线;覆盖范围:360°;
频率范围:1GHz至3GHz;3GHz至8GHz极化方式:垂直极化天线测向灵敏度:1~10uV/m(typ)天线测向准确度:≤1°RMS(无反射环境测试)测向天线通道:2

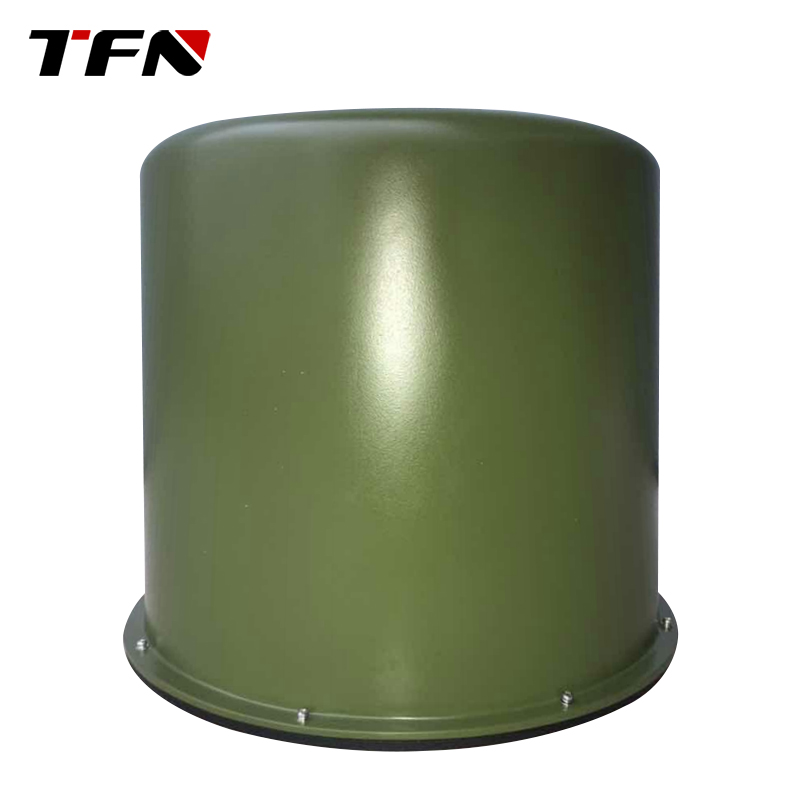

CM13C 1GHz至3GHz微波测向天线|TFN (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
CM13C微波测向天线，天线单元选择喇叭天线，该天线具有较宽的波束，瞬时覆盖空域较大，可快速发现目标。测向天线阵由8个喇叭天线水平方向均匀放射状排布，分别指向不同方向而组成一套全向天线，实现对 360°全方位信号的接收。
应用领域
无线电频谱管理
主要技术指标
(1)工作频率: 1GHz至3GHz
(2)天线单元数:每层8单元)
(3)适应极化方式:垂直极化;
(4)天线形式:喇叭天线;
(5)覆盖范围:360°;
(6)驻波:≤2.5;
(7)增益:>12dBi;
(8)幅度一致性:≤1dB(RMS);
(9)相位一致性:≤10°(RMS);
(10)天线信号输入:8路;
(11)自校信号输入:1路;
(12)信号输出:测向天线8路;(13)开关及低噪放组件通道增益(不含
末级放大器增益):≥15 dB
(14)输入增加限幅保护功能;
(15)输出驻波比:≤2.5:1;
(16)切换速度:≤10us;
(17)输入输出阻抗:502
