频谱分析频率范围：9 kHz至13.6/26.5GHz
实时分析带宽 40 MHz（Real-Time Analysis）
显示平均噪声电平 DANL 低于 -165 dBm/Hz
相位噪声低于 -105 dBc/Hz@1 GHz，偏移 10 kHz(典型值）
最小分辨率带宽（RBW）1 Hz
信号调制分析支持AM/FM，ASK/FSK/MSK/PSK/QAM 等
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

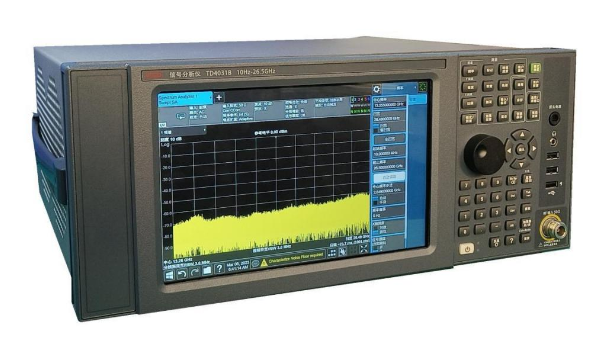

频率范围介于 5 kHz 至 26.5 GHzSSB 相位噪声：10kHz偏置时典型值为 –108dBc (1Hz)使用前置放大器时的 DANL：10MHz 至 2GHz 时典型值为 –163 dBm轻便小巧40MHz 分析带宽（选件）

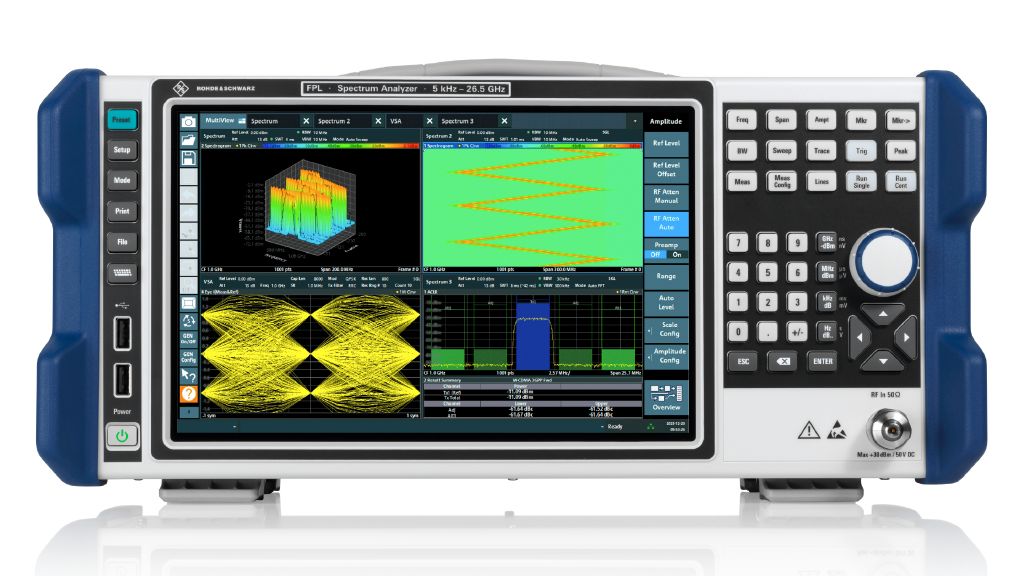

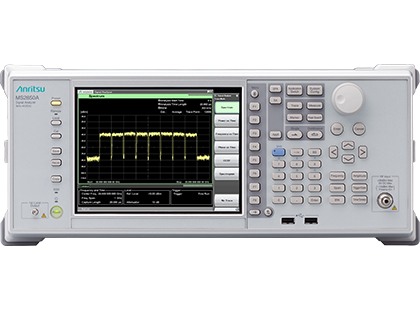

频率范围：9 kHz 至 32 GHz/44.5 GHz分析带宽：255 MHz(标配)、510 MHz(选件)、1 GHz(选件)标配功能：频谱分析、信号分析(FFT分析功能)、微波预选器旁路、USB功率传感器连接选件：前置放大器、低二次谐波失真、噪声基底降低(NFR)功能、高速数据传输PCIe／USB3.0外部接口测量应用(选件)：5G FDD/TDD测量软件包、相位噪声测量功能、LTE-Advanced FDD/TDD测量软件包、噪声系数(NF)测量功能

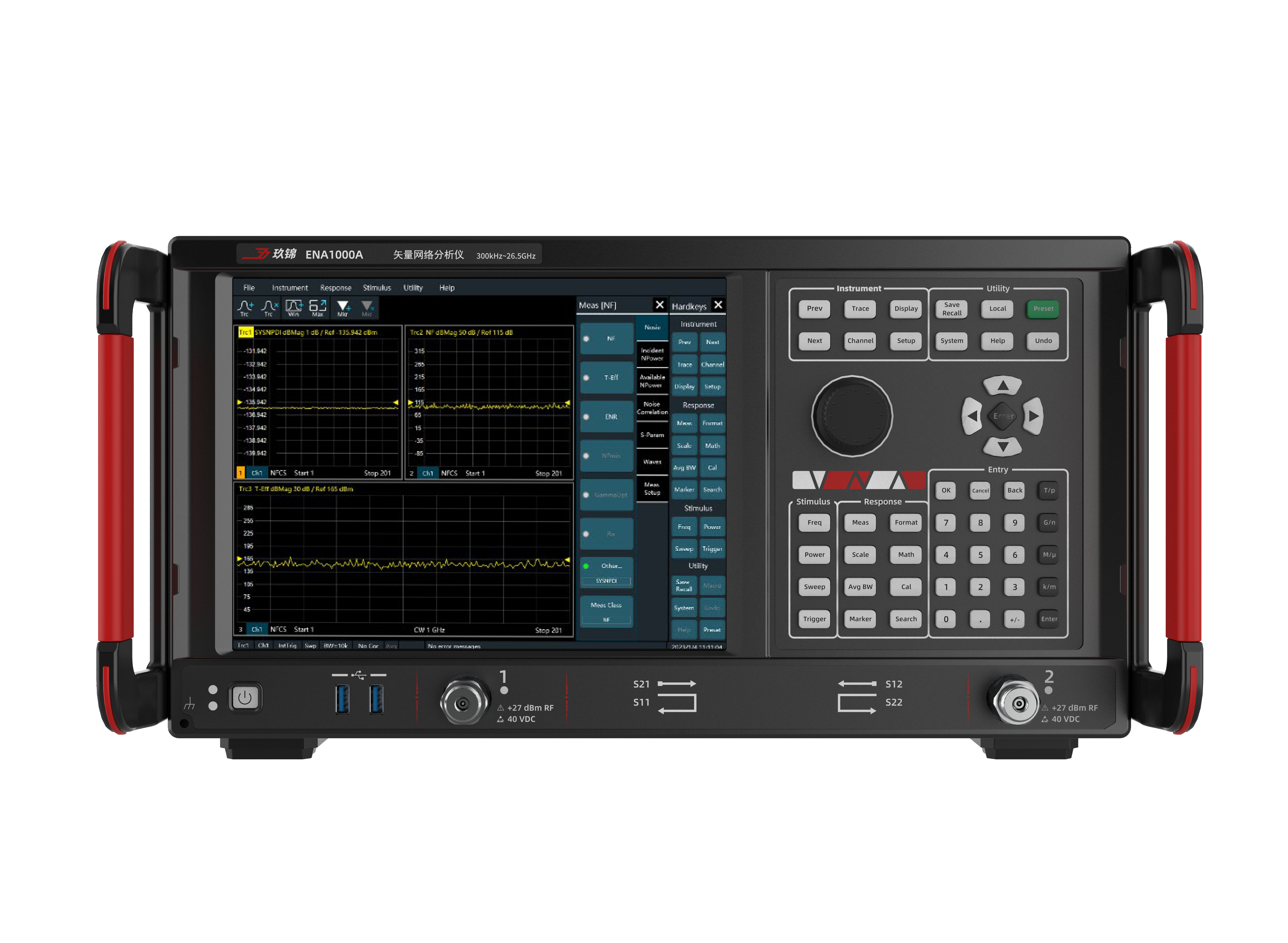

频率范围：300 kHz至13.5/26.5/50 GHz动态范围：120 dB幅度迹线噪声：≤0.006 dB相位迹线噪声：≤0.05°测量点数：1-100001
同厂商产品
频率范围9 kHz至1.5/2.1/3.2/ 7.5GHz显示平均噪声电平 DANL -165dBm/Hz （典型值）相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）全幅度精度<0.7 dB最小分辨率带宽（RBW）1 Hz10.1英寸触摸屏
频谱分析频率范围：9 kHz至3.6/7.5 GHz实时分析带宽最大110 MHz支持 5G NR OTA测量分析支持 LTE FDD/TDD OTA测量分析支持脉冲测量分析支持GPS定位，在线地图显示典型工作时间 2.5 小时，净重 3.2 kg
SSA5000A系列 9 kHz至13.6/26.5GHz频谱与信号分析仪|鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

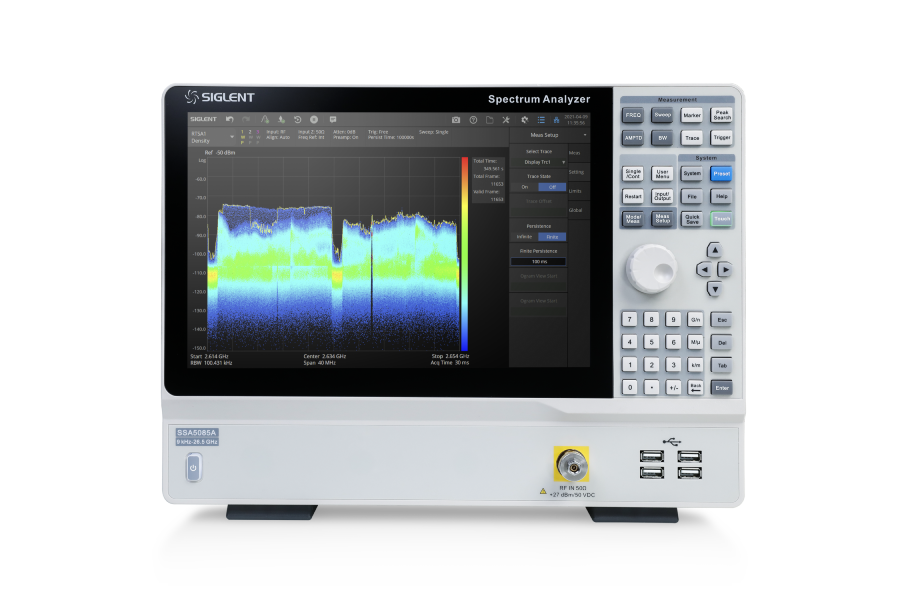

SSA5000A系列 9 kHz至13.6/26.5GHz频谱与信号分析仪|鼎阳科技

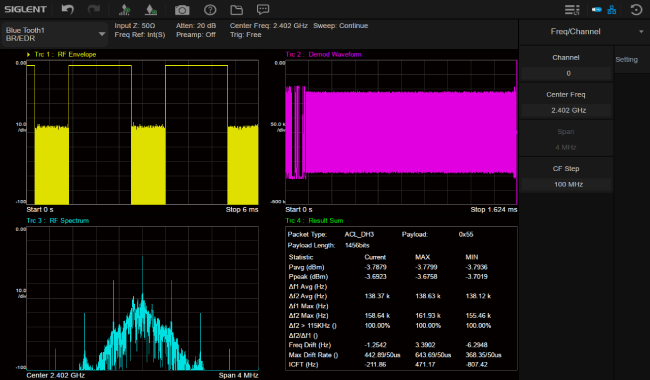

蓝牙调制分析
自动检测信号的协议版本进行Bluetooth BR/EDR/LE一键测量助您放心地设计、评估和制造蓝牙设备。与SigIQPro信号生成软件组成鼎阳科技经济高效的Bluetooth信号生成与信号分析解决方案，加速从生成信号到数据信息再到评估结论的进程。

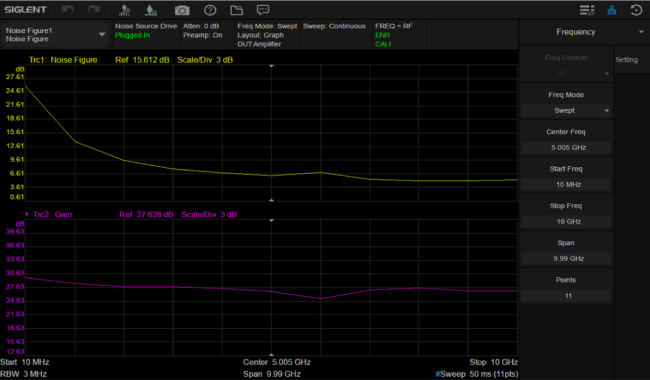

噪声系数测量
鼎阳科技SSA5000A噪声系数测量功能为工程师提供了一个简单的工具，可以快速有效地进行高质量的噪声系数测量，用折线图、计量表和表格视图描述DUT和系统模块的噪声系数和增益，除此之外还支持测量噪声因子、Y因子、等效噪声温度、热噪底、冷噪底等参数。

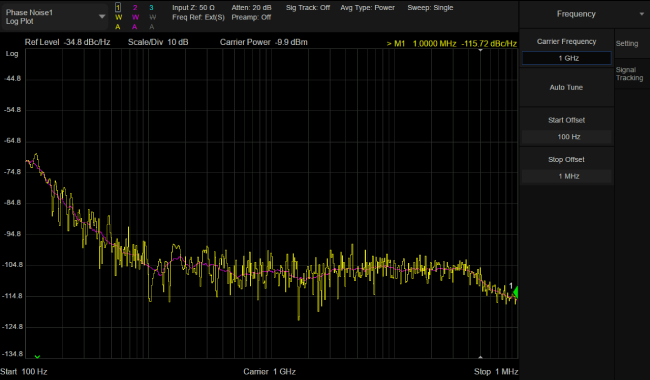

相位噪声测量
鼎阳科技SSA5000A频谱仪提供一键式相位噪声测量功能。SSA5000A具有更低的显示平均噪声电平（DANL）和相位噪声，为您的测试的精确度保驾护航。更小的分辨率带宽，可以避免同时测量到载波功率和噪声功率，测量结果更精细化。

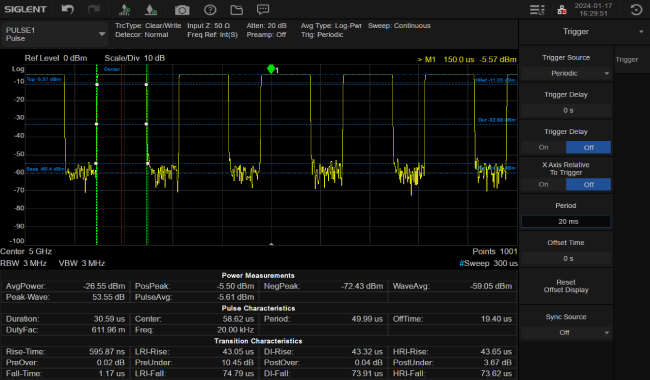

脉冲测量
鼎阳科技的SSA5000A脉冲测量功能，可以帮助工程师更好的分析当今的动态信号环境，可以自动进行功率测量、脉冲特性、转换特性测量。最高分辨率带宽可达10MHz，上升时间测量结果最低可达66ns，配合多种的触发方式，稳定捕获捷变信号。

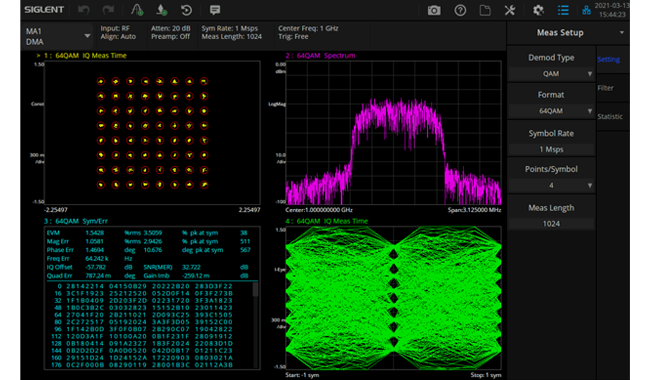

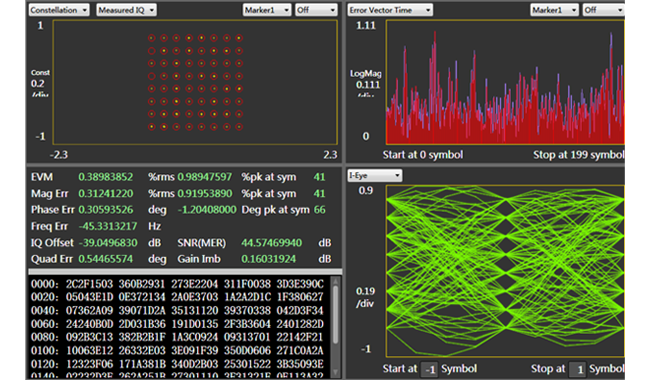

信号调制分析功能
提供 AM/FM 模拟信号，ASK/FSK/PSK/MSK/QAM 数字信号分析和 EVM 计算。

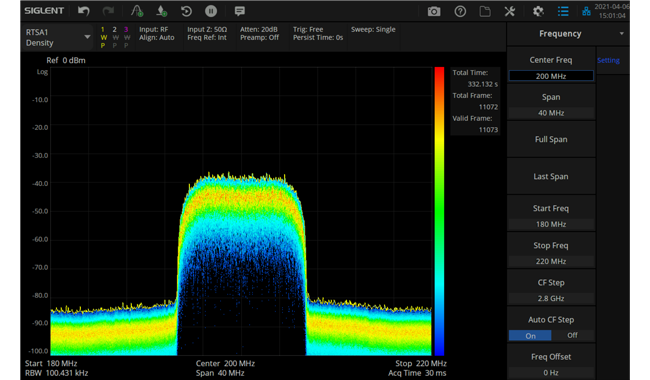

实时频谱分析功能
支持 Density，3D，Spectrogram，PvT 等多种显示方式，多维度观察复杂瞬变信号
实时信号采集和数据分析
基于 PC 软件 EasyVSA 实现的实时信号采集功能以及信号调制分析。
| 测量频率范围 | SSA5083A：9 kHz~13.6 GHz SSA5085A：9 kHz~26.5 GHz |
| 分辨率带宽 | 1 Hz~10 MHz |
| 显示平均噪声电平 | -165 dBm/Hz |
| 单边带相位噪声 | <-105 dBc/Hz |
| 三阶交调TOI | +15 dbm |
| 实时分析带宽 | 40 MHz |
| 频率分辨率 | 1 Hz |
| 实时频谱视图 | 概率密度谱，瀑布图，3D频谱，时间功率谱 |
| 高级测量功能（选配） | CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor |
| 型号调制分析（选配） | AM， FM， ASK， FSK， MSK， PSK， QAM |
| 远程控制接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 远程控制能力 | SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/I-MAX， Web Browser， Easy Spectrum software， File Explorer |
| 显示 | 12.1 英寸（1280x800）显示屏，支持鼠标和键盘 |
关键词:
| 测量频率范围 | SSA5083A：9 kHz~13.6 GHz SSA5085A：9 kHz~26.5 GHz |
| 分辨率带宽 | 1 Hz~10 MHz |
| 显示平均噪声电平 | -165 dBm/Hz |
| 单边带相位噪声 | <-105 dBc/Hz |
| 三阶交调TOI | +15 dbm |
| 实时分析带宽 | 40 MHz |
| 频率分辨率 | 1 Hz |
| 实时频谱视图 | 概率密度谱，瀑布图，3D频谱，时间功率谱 |
| 高级测量功能（选配） | CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor |
| 型号调制分析（选配） | AM， FM， ASK， FSK， MSK， PSK， QAM |
| 远程控制接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 远程控制能力 | SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/I-MAX， Web Browser， Easy Spectrum software， File Explorer |
| 显示 | 12.1 英寸（1280x800）显示屏，支持鼠标和键盘 |
探头数据手册 (2023-12-08)
下载地址：探头数据手册
SSA5000A系列数据手册 (2024-01-23)
下载地址：SSA5000A系列数据手册
SSA5000A系列快速指南 (2022-05-31)
下载地址：SSA5000A系列快速指南
频域全系列产品手册 (2023-12-26)
下载地址：频域全系列产品手册
全系列产品选型指南 (2023-12-26)
下载地址：全系列产品选型指南
SSA5000A系列用户手册 (2023-08-28)
下载地址：SSA5000A系列用户手册
鼎阳射频线缆&连接器数据手册 (2023-06-02)
下载地址：鼎阳射频线缆&连接器数据手册
SSA5000A系列服务手册 (2023-08-28)
下载地址：SSA5000A系列服务手册
SSA5000A&SSA3000X-Plus&SSA3000X-R&SVA1000X&SHA850A_Open_Source_Acknowledgment (2023-10-25)
IVI-C 驱动编程手册 (2023-11-13)
下载地址：IVI-C 驱动编程手册
SigIQPro_用户手册 (2024-01-27)
下载地址：SigIQPro_用户手册
官网下载页面：
厂家联系方式：
服务热线
400-878-0807
0755-36887876
地址
深圳市宝安68区留仙三路安通达工业园4栋&5栋
邮箱
Market@Siglent.com
鼎阳合作电商列表：
鼎阳合作经销商列表：
2.92F-2.92F-40A
描述：2.92mm型阴头-2.92mm型阴头同轴适配器，带宽40 GHz。
操作：更多资料，请点击《数据手册》。
N-N-18L
描述：N-N线缆，18 GHz带宽，1000 mm长度。
操作：更多资料，请点击《数据手册》。
N-SMA-18L
描述：N-SMA同轴线缆，18 GHz带宽，1000 mm长度。
操作：更多资料，请点击《数据手册》。
SMA-SMA-18L
描述：SMA公头转SMA公头线缆，带宽18 GHz，1000 mm长度。
操作：点击查看下载《数据手册》。
SMA-SMA-26L
描述：SMA(M)-SMA(M) 同轴线缆，DC~26.5 GHz带宽，1000 mm长度。
操作：更多资料，请点击《数据手册》。
近场探头SRF5030T
描述：SRF5030T包含3根磁场近场探头（5 mm，10 mm, 20 mm）和1根电场近场探头（5 mm），适用于EMI辐射干扰和强度检测，频率范围从300 kHz至3 GHz，分辨率为5 mm，10 mm, 20 mm。
10M_OCXO_L
描述：高精度参考源10M_OCXO_L，购买时需确定是否需要安装。
SSA5000-RTA1
描述：实时频谱分析套件。
SSA5000-AMK
描述：高级测量套件。
SSA5000-AMA
描述：模拟调制分析套件，支持AM/FM。
SSA5000-DMA
描述：数字调制分析套件，支持ASK/FSK/PSK/MSK/QAM。
SMAF-SMA-26L
描述：SMA母头转SMA公头线缆，带宽26 GHz。更多资料，请点击《数据手册》。
机架（4通道）
描述：五金机架，高度7U，用于安装和固定设备。
USB-GPIB适配器
描述：将仪器的USB接口扩展成GPIB接口，通过GPIB指令能更轻松地完成各项操作任务，USB遵循USB2.0规范，GPIB遵循IEEE488.2标准。
防护箱
描述：运输防护箱，适用于SNA5000X, SNA5000A，SDS6000 Pro(4通道), SSA5000A系列。
SSA5000-BT
描述：蓝牙调制分析套件。
SSA5000-NF
描述：噪声系数测量套件。
SSA5000-PN
描述：相位噪声测量套件。
SSA5000-PU
描述：脉冲测量套件。
NSD28
描述：噪声源驱动。
