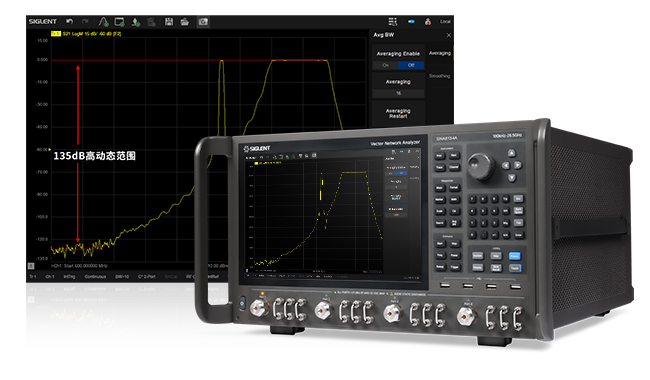

全新架构，更高精度

SNA6000A矢量网络分析仪采用了全新的内部架构，具备更加强大的数据处理能力，响应速度更快，能轻松实现4端口S参数测量，差分（平衡）测量，时域测量、带宽、Q值等一键测量。并且其动态范围高达135dB，有着极低的相位噪声，可以帮助工程师在苛刻的测试场景下仍获得准确可靠的测试结果。

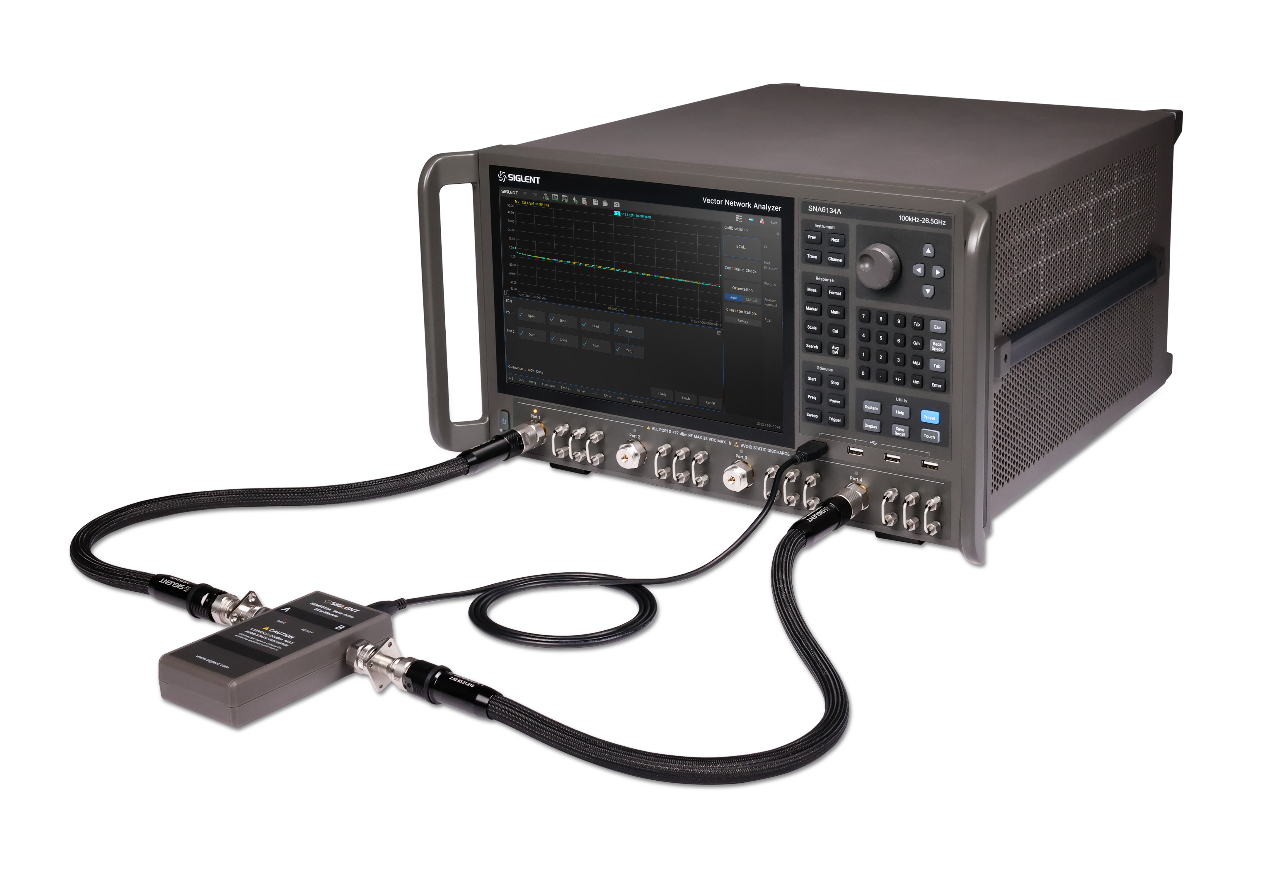

电子校准件-让校准一步到位

鼎阳科技SEM5000A系列电子校准件，频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。电子校准件大幅缩减了校准步骤，减少了连接器的损耗，保证了校准精度，极大的节省了校准所需时间，为多端口测试和产线测试提供了极大便利。

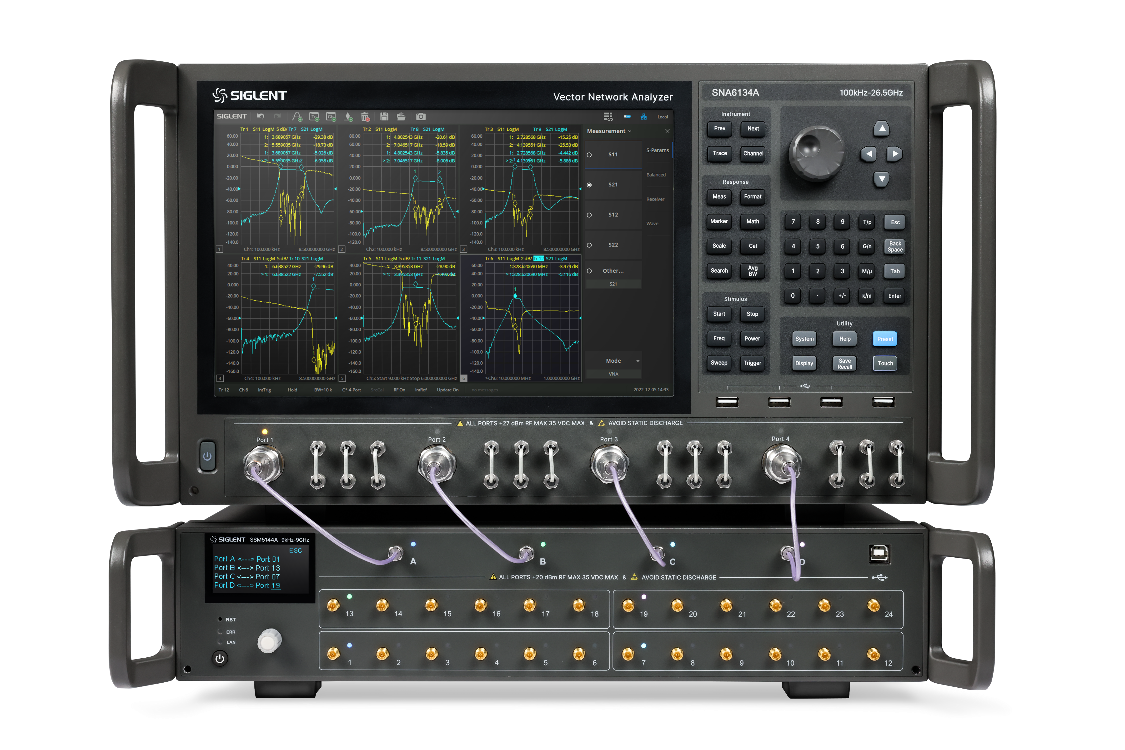

开关矩阵-轻松实现多端口器件测试需求

开关矩阵能让多端口器件测试的连线变得简单，并且也是自动测试系统的重要组成部分，起着控制信号流向的作用。鼎阳科技SSM5000A系列射频开关矩阵，频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，还可继续叠加。与传统测量方式相比，使用射频开关矩阵测量速度大大提升，可以帮助工程师轻松实现矢量网络分析仪和多端口被测物的连接与测试，也极大的适配了生产线使用场景。

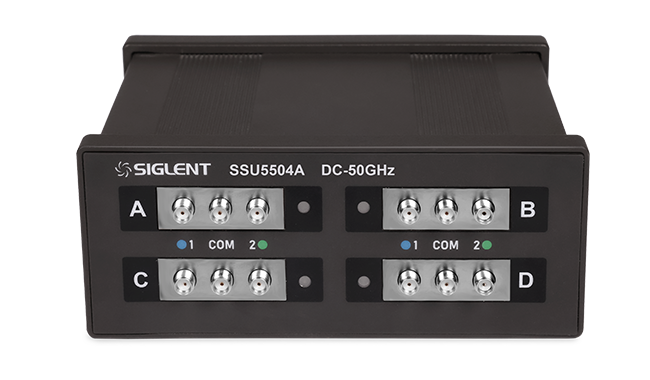

机械开关-频率高达50GHz

为满足微波、毫米波系统多通道多端口测试需求，鼎阳科技推出频率高达50GHz的SSU5000A系列机械开关。含有1-4个相互独立、带有SMA或2.4mm连接器的单刀双掷机械开关，可广泛应用在多通道多端口测试环境上。

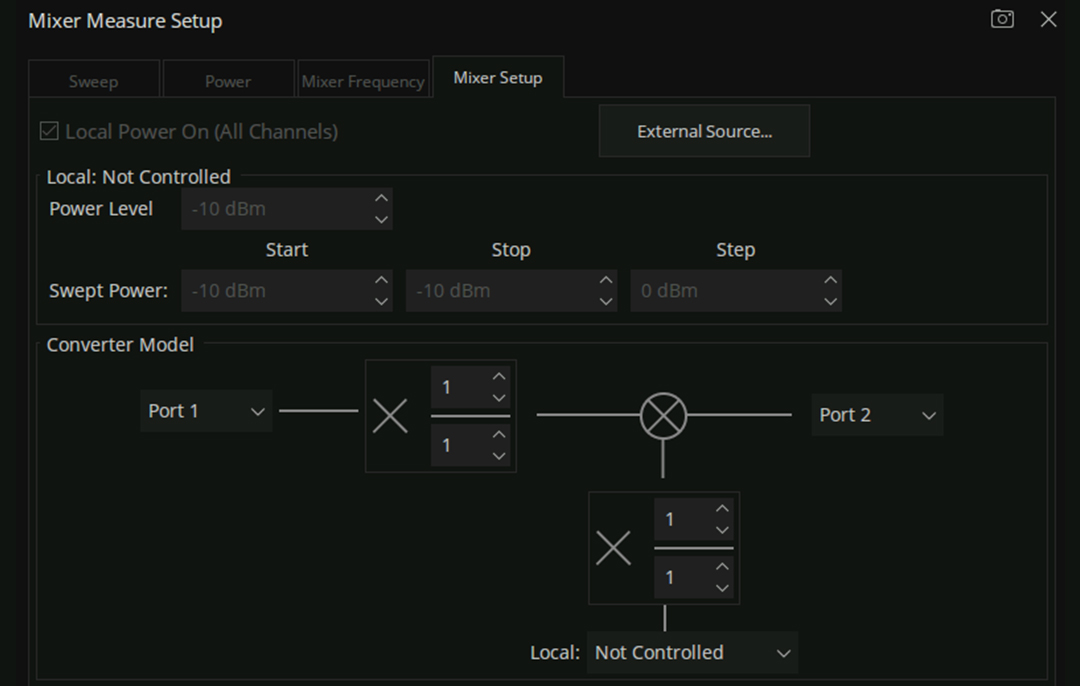

混频器测量

混频器是微波毫米波系统的重要部件，其特性的好坏直接影响设备或仪器的性能。在混频器研发生产的各个阶段，都需要对其性能指标进行测量。
传统的矢量网络分析仪只有双端口，内置1个信号源，需要利用外部信号源提供本振信号才能测量混频器，不仅操作繁琐，测量速度慢且误差很大。而鼎阳SNA6000A系列矢量网络分析仪拥有4个端口，内置两个独立信号源，无需外部信号源和控制器即可直接测量混频器的变频损耗。

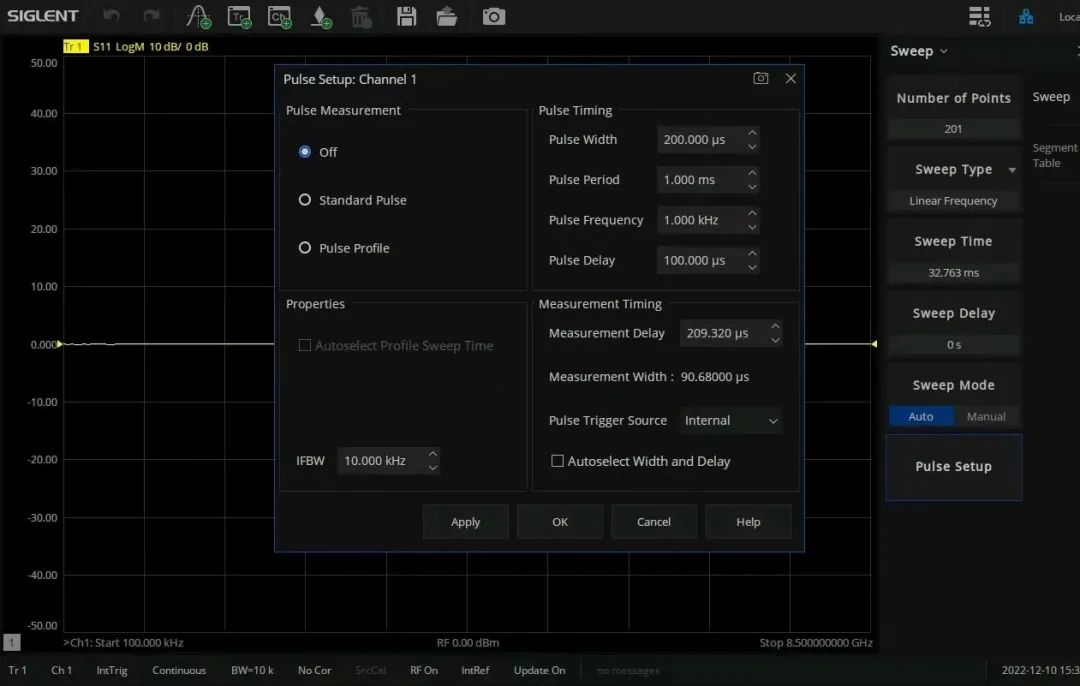

脉冲测量功能

SNA6000A内置脉冲调制器和脉冲发生器应用于测试诸如功率晶体管之类的大功率被测器件，以及需要工作在脉冲模式下的模块。连续波激励所积累的热量可能会损坏被测器件，而使用脉冲激励进行测量可以安全地对这类器件的特性进行表征，同时也支持控制外部脉冲生成器和调制器，与外部主脉冲保持同步。

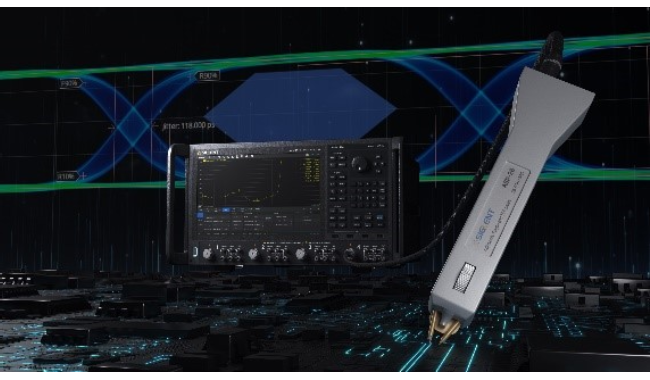

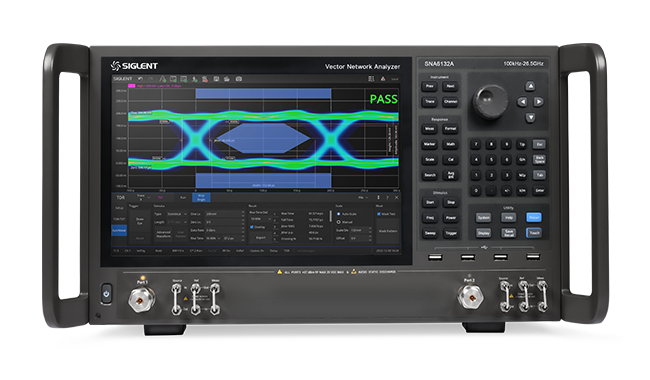

增强时域分析功能TDR

SNA6000A 支持高级时域分析功能（TDR），可精确测量传输线的特征阻抗，并帮助定位断点或短路点的具体位置。此外，SNA6000A的 TDR 功能还可通过内部仿真生成眼图，无需额外的码型发生器，即可高效完成波形一致性测试。利用眼图功能可以更直观地分析信号传输中的噪声、抖动、码间串扰等问题。TDR 功能可广泛应用于 PCB 板阻抗测试，材料性能测试，传输线质量测试中。

1. SSM5000A系列开关矩阵

   • 描述：频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，还可继续叠加。

   • 下载链接：数据手册

2. SEM5000A系列电子校准件

   • 描述：频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。

   • 下载链接：数据手册

3. SSU5000A系列机械开关

   • 描述：工作频率范围DC-50GHz，含有1-4个相互独立、带有SMA或2.4mm连接器的单刀双掷机械开关，支持TTL电平控制。

   • 下载链接：数据手册

4. N-SMA-18L

   • 描述：N-SMA同轴线缆，18 GHz带宽，1000 mm

   • 更多资料：数据手册

5. SMA-SMA-18L

   • 描述：SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

   • 更多资料：点击查看下载数据手册

6. SMA-SMA-26L

   • 描述：SMA(M)-SMA(M) 同轴线缆DC~26.5 GHz， 1000 mm

   • 更多资料：数据手册

7. F604TS

   • 描述：机械校准件，3.5 mm Open (M,F), Short (M,F), Match/Load (M,F 50 Ohms), Through (M-M, M-F, F-F)，50Ω校准件， DC – 9 GHz

   • 详情查阅：同轴校准件数据手册

8. F503ME

   • 描述：机械校准件, Open (M), Short (M), Match (M), Through (M-M), 50 Ω， 4.5 GHz

   • 详情查阅：同轴校准件数据手册

9. F603FE

   • 描述：机械校准件；open(F), Short(F), Match(F,50), Through(F-F), 4.5GHz，3.5mm SMA接口，50欧姆

   • 详情查阅：同轴校准件数据手册

10. F503FE

    • 描述：机械校准件, Open (F), Short (F), Match (F), Through (F-F), 50 Ω， 4.5 GHz

    • 详情查阅：同轴校准件数据手册

11. F603ME

    • 描述：机械校准件；open(M), Short(M), Match(M,50), Through(M-M), 4.5Ghz，3.5mm SMA接口，50Ω校准件

    • 详情查阅：同轴校准件数据手册

12. F504MS

    • 描述：机械校准件, Open (M), Short (M), Match (M), Through (M-M), 50 Ω, 9 GHz

    • 详情查阅：同轴校准件数据手册

13. F504FS

    • 描述：机械校准件, Open(F), Short(F), Match(F), Through(F-F), 50 Ω, 9 GHz

    • 详情查阅：同轴校准件数据手册

14. F604MS

    • 描述：机械校准件, Open(M), Short(M), Match(M), Through(M-M), 9 GHz, 3.5mm SMA接口，50Ω校准件

    • 详情查阅：同轴校准件数据手册

15. F604FS

    • 描述：机械校准件, Open(F), Short(F), Match(F), Through(F-F), 9 GHz, 3.5mm SMA接口，50Ω校准件

    • 详情查阅：同轴校准件数据手册

16. SMAF-SMA-26L

    • 描述：SMA母头转SMA公头线缆，带宽26 GHz

    • 更多资料：数据手册

17. 射频线缆 V26-N35MN35F-25IN

    • 描述：NMD 3.5 female-NMD 3.5MM Male DC-26.5GHz

    • 更多资料：数据手册

18. 射频线缆 V26-N35FA35F-25IN

    • 描述：NMD 3.5 female-APC 3.5MM female DC-26.5GHz

    • 更多资料：数据手册

19. USB-GPIB适配器

    • 描述：把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

20. F504TS

    • 描述：机械校准件，N-type Open (M,F), Short (M,F), Match/Load (M,F 50 Ohms), Through (M-M, M-F, F-F), DC – 9 GHz

    • 详情查阅：同轴校准件数据手册

21. SNA6000-HPR

    • 描述：高性能参考源

22. SNA6000-TDA

    • 描述：时域分析软件

23. SNA6000-TDR

    • 描述：增强时域分析软件

24. SNA6000-SA

    • 描述：频谱分析软件

25. SNA6000-SMM

    • 描述：标量混频器测量

26. Y504MS

    • 描述：一体化校准件，N型 Open (M), short (M), Match/Load(M, 50 Ohms), Through (M-M ) DC - 9 GHz

    • - 详情查阅：同轴校准件数据手册

27. Y504FS

    • 描述：一体化校准件，N型 Open (F), short (F), Match/Load(F, 50 Ohms), Through (F-F ) DC - 9 GHz

    • 详情查阅：同轴校准件数据手册
