低噪声，高动态范围

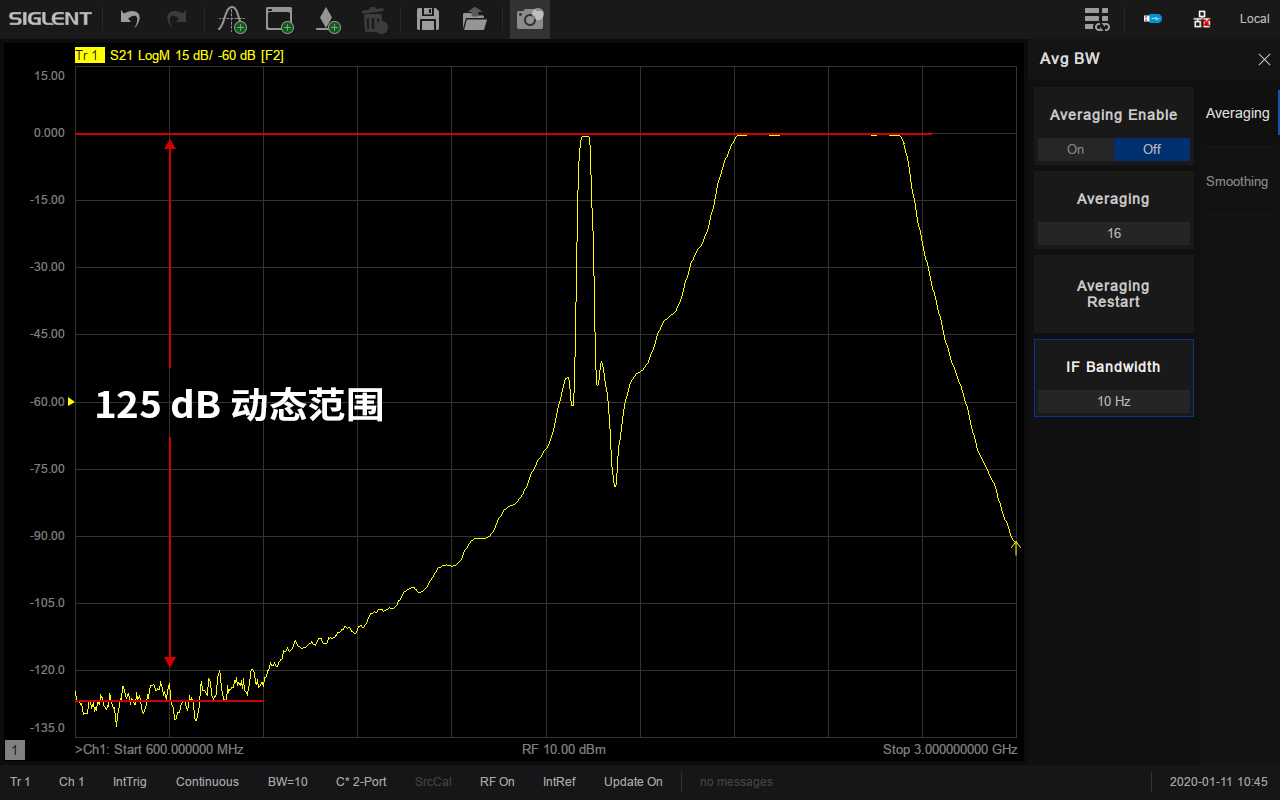

系统动态范围是VNA一个非常重要的指标，它是VNA源的最大输出功率与测试端口本底噪声的差值。SNA5000X的动态范围可达125 dB@10Hz IFBW，接收机噪底-125 dBm/Hz，可适用于对动态范围要求比较高的测试场景，比如同时测量滤波器的通带和带外抑制性能。

从S参数测试到平衡-不平衡测试

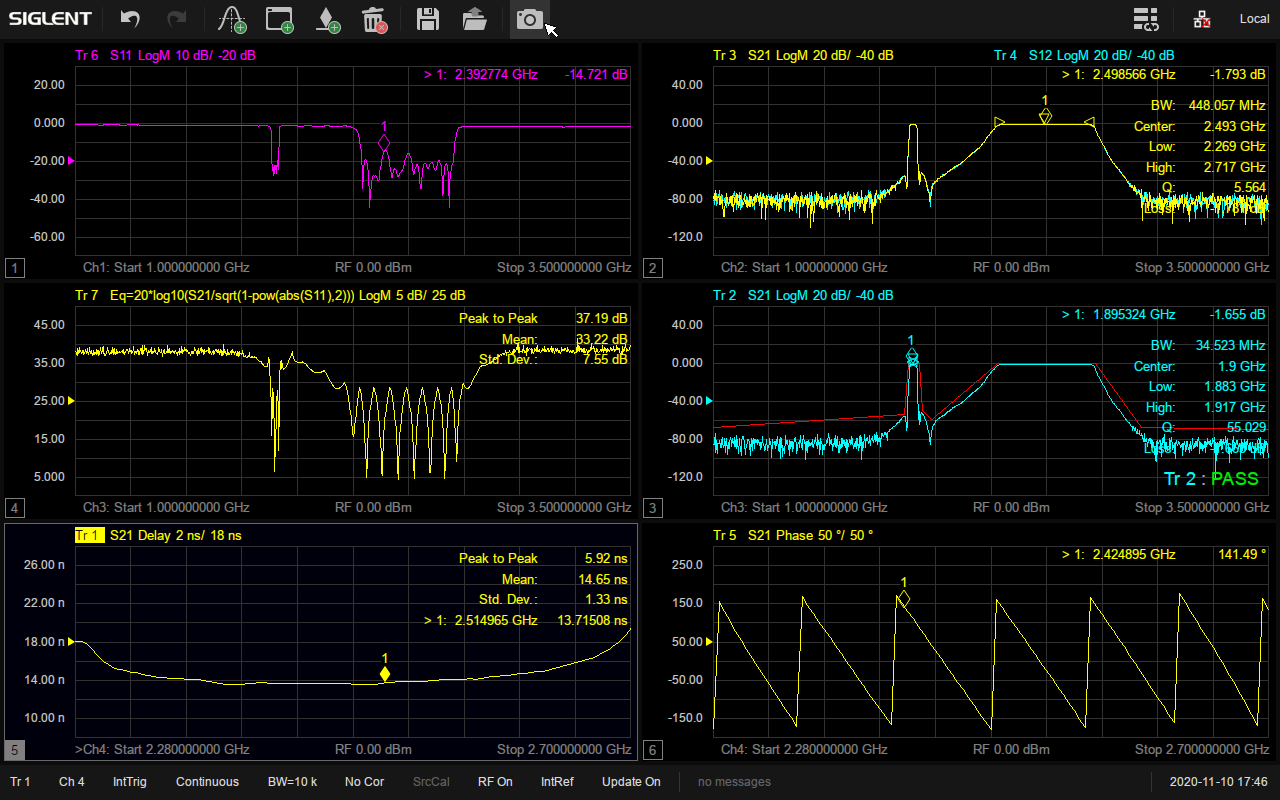

SNA5000X系列支持在多个窗口添加多条迹线进行全4端口S参数测试，并且具备多种显示格式，比如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被测物的传输系数，反射系数，驻波比，阻抗匹配，相位，延时等参数。在生产线验证天线，滤波器等的特性时，还可以保存参考迹线或者添加Limit模板进行通过失败测试，有利于提高生产效率。

SNA5000X系列还支持端口阻抗变换功能，比如在测试有源差分放大器时，可将输入输出端口进行阻抗变换，从而进行差分（平衡）测量（比如Scc，Sdd，Scd，Sdc等参数）。 此功能还可应用于差分线缆等其他差分类测试。

时域分析功能

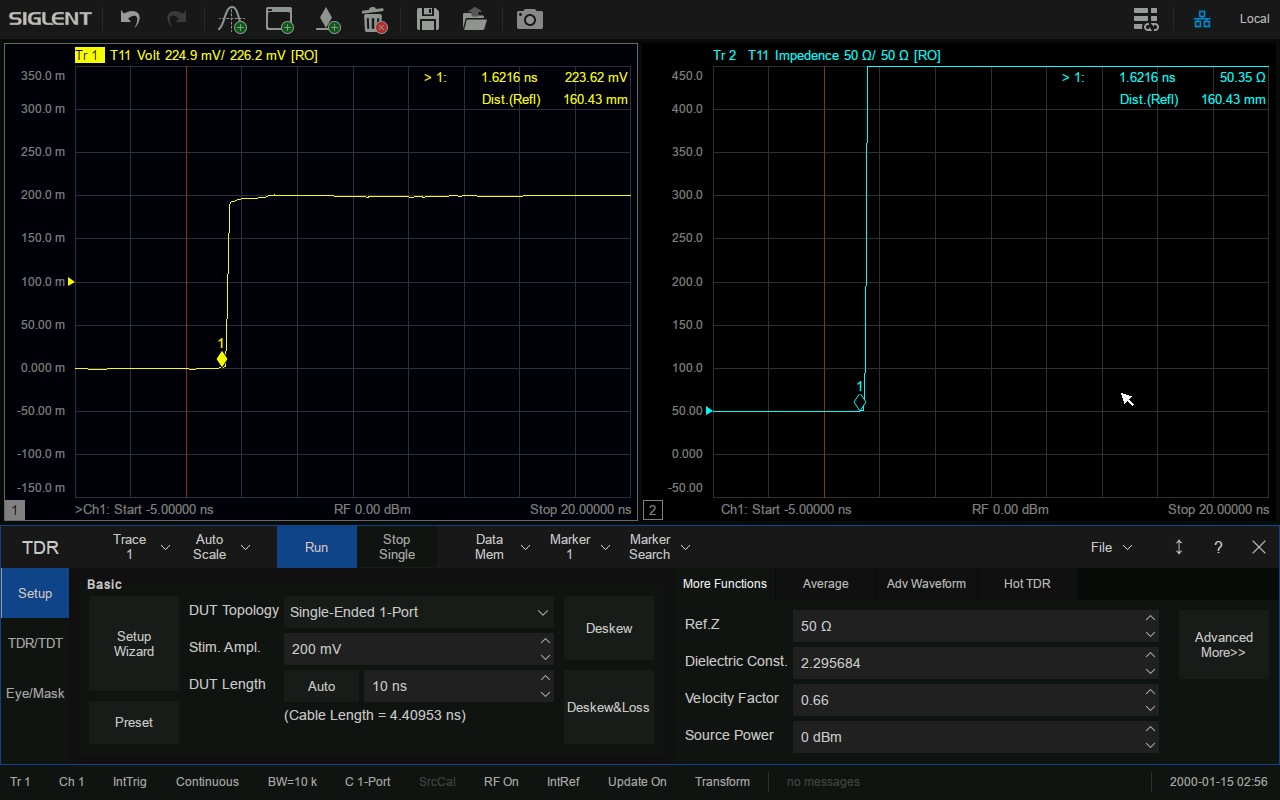

SNA5000X系列支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析

眼图分析

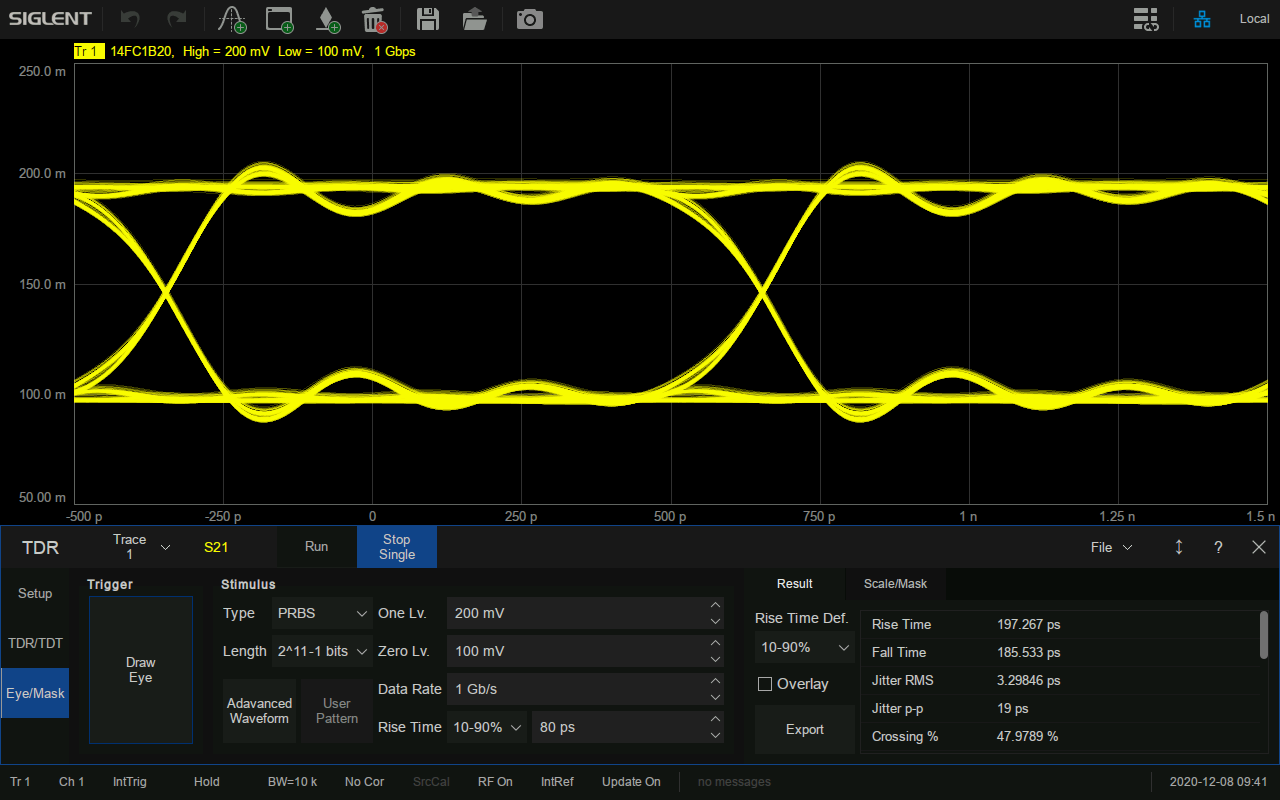

SNA5000X搭载了眼图功能，眼图可以反映信号链路上传输的数字信号的整体特征，从中观察出码间串扰和噪声的影响，进而估计系统的优劣程度。眼图分析是高速系统信号完整性分析的核心，为需要对高速信号进行时域分析的客户节省了大量成本和时间。

消除夹具效应

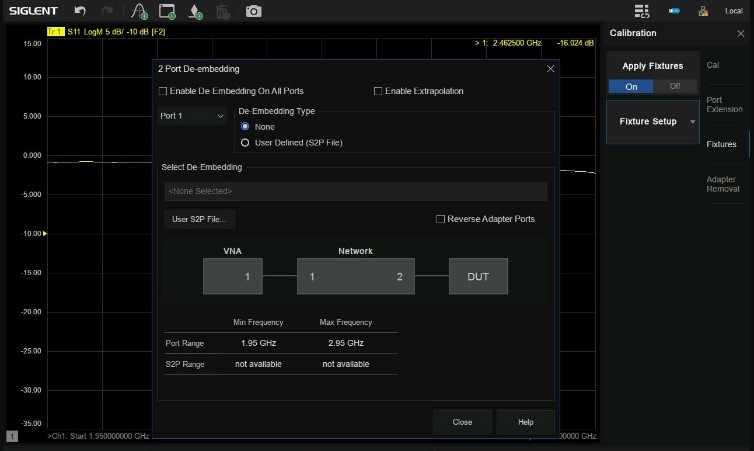

在微波射频领域，如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接，导致测试结果中包含了测试夹具的特性。目前SNA5000X系列提供的去除测试夹具影响的方法主要有：端口延伸，端口匹配，端口阻抗转换，去嵌入，适配器移除等。

校准件

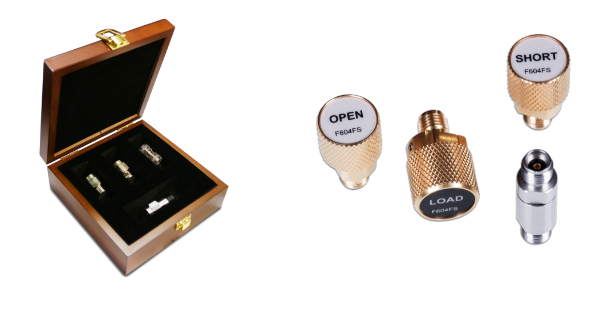

校准是VNA进行可靠测量前必须进行的步骤。鼎阳科技目前可提供8种SOLT机械校准件，分为经济级校准件和精密级校准件。校准频率范围涵盖DC~9 GHz，接口类型包含SMA和N型。并且SNA5000X系列还可支持其他厂家的校准件及客户自定义校准件的导入，从而保护客户对校准件的投资。

规格参数

最高频率    4.5 GHz/8.5 GHz

频率分辨率    1 Hz

幅度分辨率    0.05 dB

中频带宽范围    10 Hz~3 MHz

输出功率设置范围    -55 dBm ~ +10 dBm

动态范围    140dB(Typ.)

校准类型    响应校准，增强响应校准，单端口校准，全二端口校准，全三端口校准，全四端口校准，TRL校准

支持直流偏置功能              是

通信接口    LAN，USB Device，USB Host(USB-GPIB)

远程控制    SCPI / Labview / IVI based on USB-TMC / VXI-11/ Socket / Telnet / Webserver

触摸控制    Multi Touch，Mouse，Keyboard

屏幕尺寸    12.1 英寸

视频输出    HDMI

测量分析类型    S参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌入功能等

1. SSM5000A系列开关矩阵

   • 描述：频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，还可继续叠加。

   • 更多资料：数据手册

2. SEM5000A系列电子校准件

   • 描述：频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。

   • 更多资料：数据手册

3. SSU5000A系列机械开关

   • 描述：工作频率范围DC-50GHz，含有1-4个相互独立、带有SMA或2.4mm连接器的单刀双掷机械开关，支持TTL电平控制。

   • 更多资料：数据手册

4. N-N-18L

   • 描述：N-N线缆，18 GHz带宽，1000 mm

   • 更多资料：数据手册

5. N-SMA-18L

   • 描述：N-SMA同轴线缆，18 GHz带宽，1000 mm

   • 更多资料：数据手册

6. SMA-SMA-18L

   • 描述：SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

   • 更多资料：点击查看下载数据手册

7. F604TS

   • 描述：机械校准件，3.5 mm Open (M,F), Short (M,F), Match/Load (M,F 50 Ohms), Through (M-M, M-F, F-F)，50Ω校准件， DC – 9 GHz

   • 详情查阅：同轴校准件数据手册

8. F503ME

   • 描述：机械校准件, Open (M), Short (M), Match (M), Through (M-M), 50 Ω， 4.5 GHz

   • 详情查阅：同轴校准件数据手册

9. F603FE

   • 描述：机械校准件；open(F), Short(F), Match(F,50), Through(F-F), 4.5GHz，3.5mm SMA接口，50欧姆

   • 详情查阅：同轴校准件数据手册

10. F503FE

    • 描述：机械校准件, Open (F), Short (F), Match (F), Through (F-F), 50 Ω， 4.5 GHz

    • 详情查阅：同轴校准件数据手册

11. F603ME

    • 描述：机械校准件；open(M), Short(M), Match(M,50), Through(M-M), 4.5Ghz，3.5mm SMA接口，50Ω校准件

    • 详情查阅：同轴校准件数据手册

12. F504MS

    • 描述：机械校准件, Open(M), Short(M), Match(M), Through(M-M), 50 Ω, 9 GHz

    • 详情查阅：同轴校准件数据手册

13. F504FS

    • 描述：机械校准件, Open(F), Short(F), Match(F), Through(F-F), 50 Ω, 9 GHz

    • 详情查阅：同轴校准件数据手册

14. F604MS

    • 描述：机械校准件, Open(M), Short(M), Match(M), Through(M-M), 9 GHz, 3.5mm SMA接口，50Ω校准件

    • 详情查阅：同轴校准件数据手册

15. F604FS

    • 描述：机械校准件, Open(F), Short(F), Match(F), Through(F-F), 9 GHz, 3.5mm SMA接口，50Ω校准件

    • 详情查阅：同轴校准件数据手册

16. SMAF-SMA-26L

    • 描述：SMA母头转SMA公头线缆，带宽26 GHz

    • 更多资料：数据手册

17. N-N-6L

    • 描述：N-N线缆，6 GHz带宽，700 mm

    • 更多资料：数据手册

18. N-SMA-6L

    • 描述：N-SMA线缆，6 GHz带宽，700mm

    • 更多资料：数据手册

19. SNA5000-TDA

    • 描述：时域分析软件SNA5000X-TDA

20. SNA5000-HPR

    • 描述：高性能参考源SNA5000X-HPR

21. SNA5000-TDR

    • 描述：增强时域分析软件

22. SNA5000-SA

    • 描述：频谱分析软件

23. USB-GPIB适配器

    • 描述：把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

24. F504TS

    • 描述：机械校准件，N-type Open (M,F), Short (M,F), Match/Load (M,F 50 Ohms), Through (M-M, M-F, F-F), DC – 9 GHz

    • 详情查阅：同轴校准件数据手册

25. SNA5000-SMM

    • 描述：混频测量软件

26. Y504MS

    • 描述：一体化校准件，N型 Open (M), short (M), Match/Load(M, 50 Ohms), Through (M-M ) DC - 9 GHz

    • - 详情查阅：同轴校准件数据手册

27. Y504FS

    • 描述：一体化校准件，N型 Open (F), short (F), Match/Load(F, 50 Ohms), Through (F-F ) DC - 9 GHz

    • 详情查阅：同轴校准件数据手册

28. SNA5000-PM

    • 描述：脉冲测量

29. SNA5000-PV

    • 描述：性能自测试

30. ADP-18

    • 描述：TDR可调差分探头，DC-18 GHZ

31. ADP-26

    • 描述：TDR可调差分探头，DC-26.5 GHZ

32. ASP-18

    • 描述：TDR可调单端探头，DC-18 GHZ

33. ASP-26

    • 描述：TDR可调单端探头，DC-26.5 GHZ

34. SNA-TB01

    • 描述：射频演示板

35. 防护箱

    • 描述：运输防护箱，适用于SNA5000X, SNA5000A，SDS6000 Pro(4通道）, SSA5000A系列
