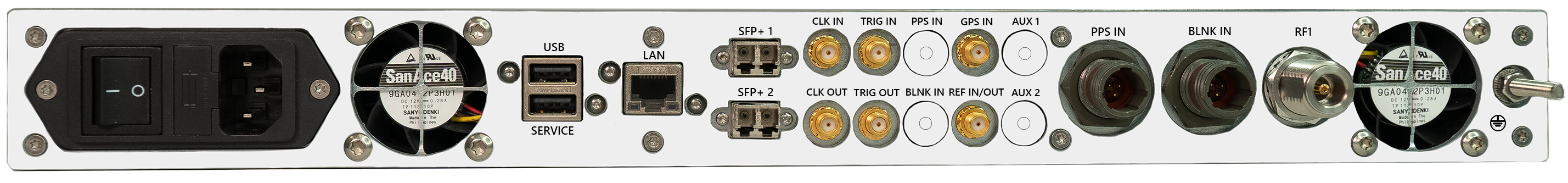

R5020 50kHz至30MHz 短波监测接收机|IZT (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
IZT R5020 是一款宽带接收器，具有获得专利的预选滤波器组。它旨在对 50 kHz 至 30MHz 的整个 HF 频段进行数字化处理，并具有出色的动态范围。它可以与 IZT Signal Suite 软件一起使用，也可以通过 SDK 与第三方软件一起使用。
高达 30MHz 的最高信号质量
在全高频覆盖下实现极致线性度
无源输入通道转换器，提供最佳IP2/IP3
12 个 AD 转换器
合并数据流或 12 个单流
IZT R5020 的关键组件是 IZT R5000 接收器系列中的多通道数字化器和具有重叠带通滤波器的高性能模拟通道器。
IZT的专利设计通过在任何有源电子设备前面使用具有12个重叠频段的无源低损耗通道化滤波器，性能优于传统接收器。每个输出通道都有一个专用的AD转换器，前面是一个电子衰减器，然后是低噪声高线性度放大器。每个通道的自动增益控制都是独立执行的。接收器仍然足够灵敏，无需前置放大器即可操作。
IZT R5020 设计克服了传统接收机的典型局限性：特别是当使用大型接收天线系统时，接收机的输入功率可能非常高。因此，通过预选滤波器限制接收机带宽变得至关重要。最令人担忧的是二阶互调产品，它需要相对带宽小于一个倍频程的预选滤波器
关键词:
| 参数 | 值 |
|---|---|
| 频率范围 | 50 kHz 到 30 MHz |
| 瞬时带宽 | 30 MHz |
| 射频输入 | 50 W, VSWR <1:2.5 |
| 最大输入电平 | +20 dBm, +30 dBm 衰减器激活时 |
| 噪声系数 | 10dB 典型值 1 |
| 三阶交点 | +40 dBm 典型值 |
| 二阶交点 | +100 dBm 典型值 1 |
| 杂散 | <-120dBm (最大 5 个杂散信号 @ -120 到 110dBm) |
| 模数转换器 (ADC) 信噪比和失真率 (SFDR) | 95 dBc 典型值 @ 10 MHz |
| 增益控制 | AGC 快速/中等/慢速和 MGC，用于总数据流或单独的 12 个数据流 |
| 增益控制范围 | 0 到 44dB, 3dB 步进 |
| 预选器 | 12 频段，亚八度，分为两个滤波器库 |
| 相位噪声 | < -110 dBc/Hz @ 100 Hz; < -140 dBc/Hz @ 1 kHz |
| 参考频率 | 10 MHz |
| AVAR | < 1 x 10^-11, τ = 1 s |
| 长期漂移 每天 | < 1 x 10^-9 |
| 温度漂移 | < 3 x 10^-8 |
| 信号处理 | 16位, IQ-CBB 数据格式 |
| 总数据流: 39.0625000 MSps | |
| 单数据流: 频段 1 到 6: 4.8828125 MSps; 频段 7 到 10: 9.7656250 MSps; 频段 11 到 12: 19.5312500 MSps | |
| 数据输出 | UDP 通过一个 10 Gbps SFP+ 光纤以太网 |
| 机械尺寸 | 19”/1U, 约 500 mm 深 (总深度: 550 mm) |
| 电源供应 | AC: 90 到 264 V, 47 到 63 Hz |
| 功耗 | 约 90 W |
| MTBF | 53,500 h |
| 工作温度 | -10 °C 到 50 °C |
| 存储温度 | -25 °C 到 70 °C |
