IZT S1000 GNSS 实时模拟器|IZT (在产)

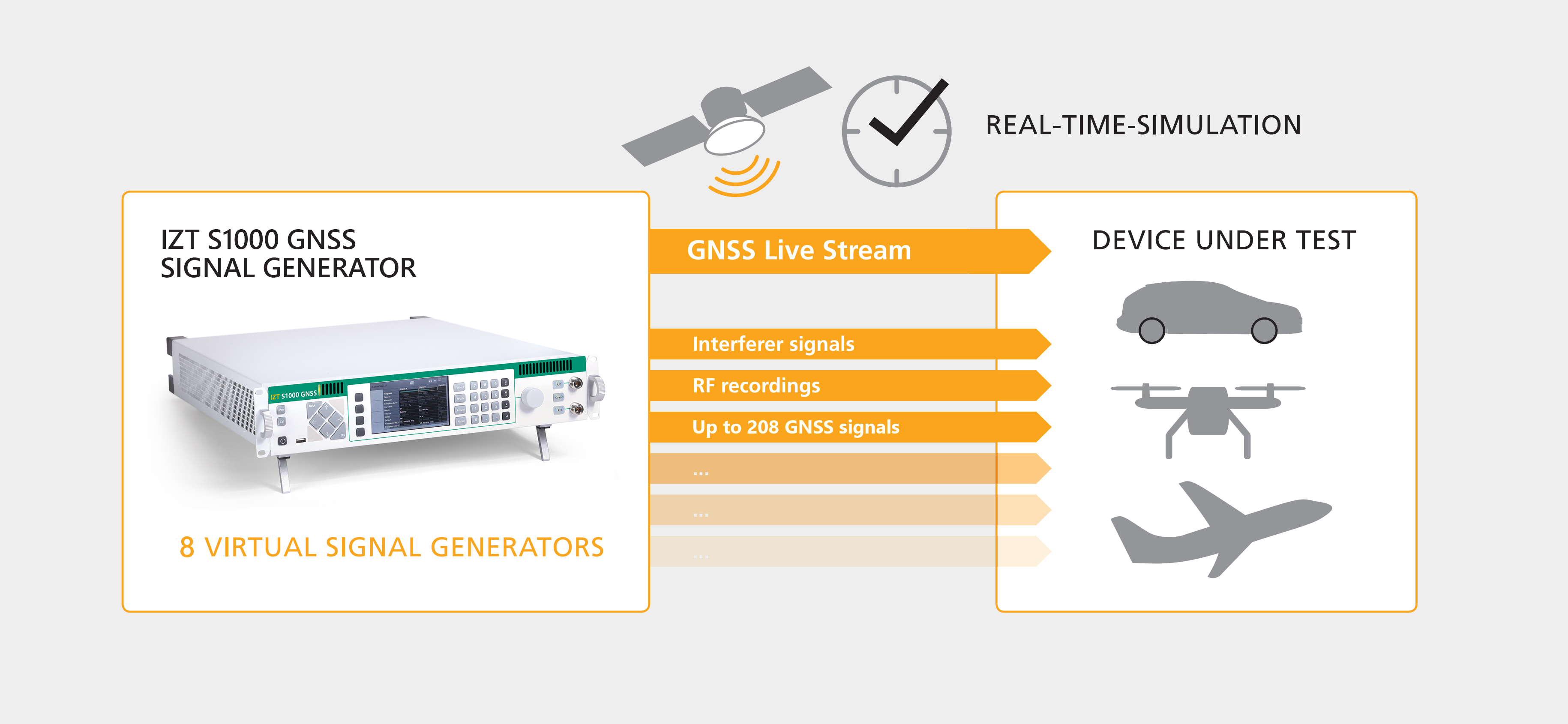

IZT S1000 GNSS 技术规格

• 射频部分值:

  • 频率范围分辨率: 9 kHz 至 3 GHz, 0.001 Hz

  • 瞬时带宽: 9 kHz 至 30 MHz 90 MHz; 30 MHz 至 2940 MHz 120 MHz

  • 参考准确度: 老化温度稳定性信号稳定性预热时间外部参考

    • OCXO: ‹ ±5 x 10^-8 每年; ‹ ±1 x 10^-8 (0 至 70°C); ‹ ±5 x 10^-10 每天; 10 分钟

  • 最大输出功率: +20 dBm 典型, 0.1 dB 分辨率, ±0.5 dB: +10 dBm 至 -50 dBm; ± 1.0 dB: 低于 -50 dBm

  • 功率水平: -134 dBm 至 +20 dBm (峰值) ‹ 75 dB 典型

  • 频谱纯度: 谐波 f ‹ 30 MHz, 谐波 f ‹ 30 MHz, 非谐波 › 30 MHz, 非谐波 ‹ 30 MHz

    • ‹ -30 dBc 在 +10 dBm, ‹ -40 dBc 在 +10 dBm, ‹ -75 dBc 典型, ‹ -80 dBc 典型

  • 输出 IP3: ‹ 30 MHz @ 10 dBm 双音, 2 MHz 间隔, 100 MHz @ 10 dBm 双音, 2 MHz 间隔, 1575 MHz @ 10 dBm 双音, 2 MHz 间隔, 2332.5 MHz @ 10 dBm 双音, 2 MHz 间隔

    • +35 dBm 典型, +40 dBm 典型, +34 dBm 典型, +32 dBm 典型

• GNSS 规格:

  • 实时输入信号: SCPI, RINEX

  • 输入信号: KML 用于接收器路径

  • 同时生成的信号: 64 GPS/QZSS C/A, SBAS, GPS/QZSS L2, 32 GLONASS L1OF, L2OF, 32 BeiDou B1-I, B2-I, 24 GPS/QZSS L1C, Galileo E1 OS9, 24 GPS/QZZS L5, Galileo E5A, Galileo E5B, BeiDou B3-I10, 16 Galileo E6 CS 更多标准和更新在产品更新期间

  • 精度: RF1,RF2 之间低于 100ns

  • 连续操作支持

  • 模拟迭代率 SIR: 250Hz, 100Hz, 50Hz, 10Hz

  • 轨迹模拟更新率: 250Hz, 100Hz, 50Hz, 10Hz, 1Hz

  • 9max. 16 可以用于 Galileo 10E5A 和 E5B 分别

• GNSS 规格 硬件在环 (HIL) 模拟:

  • 模拟迭代率: 250Hz, 100Hz, 50Hz, 10Hz 延迟至 RF 输出 ‹ 2ms

  • 接收天线增益模拟

  • 发射天线增益模拟

  • 信号动态: 相对速度: 200,000 m/s, 相对加速度: 150,000 m/s², 相对急动: 5000 m/s², 角速度 (1.5m 杠杆臂): ≤ 15Π rad/s, 角速度 (0.05m 杠杆臂): ≤ 60Π rad/s

  • 信号准确度: 伪距精度: ‹ 1mm, 伪距偏差: 0mm, 11

  • 载波间偏差: ±2 ps RMS, 12

  • 频率间偏差: 0.2 × 10^-3 ns, 13

  • 频谱纯度: 相位噪声 (SSB): ‹ 0.02Rad RMS

  • 日志记录能力: 时间相关参数, 模拟接收器 (s) 轨迹在 RINEX, KML 天空图, 接收和发射天线参数, 卫星轨道, 接收信号参数

• S1000 GNSS 参数值:

  • 集成硬盘大小: 1 TB

  • 内部内存大小: 4 GB, 8 GB (可选)

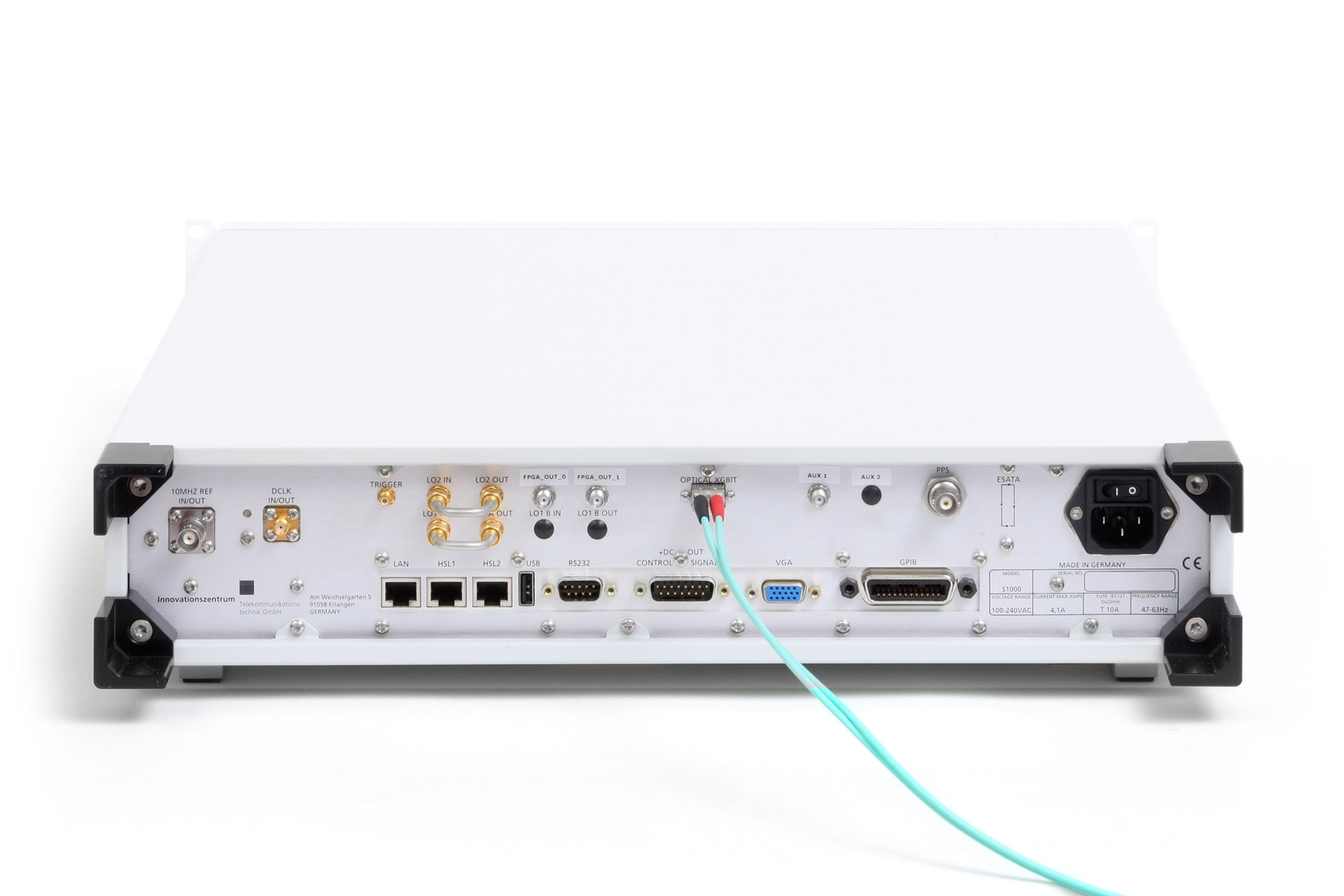

  • 外部 LAN 连接: 3 x 1000 BaseT UDP / TCP / 10 Gbit 光缆

  • RF 端口数量: 1 或 2 N-Type 母头

  • 电源供应, 名义值:

    • 输入电压范围: AC 供应频率 最大输入电流

    • 100 V 至 240 V (AC) 50 Hz 至 60 Hz 1.4 A (100 V), 0.6 A (240 V)

  • EMC: 符合 EN 55022, classB QP, AV FCC 47 CFR Part 15, Subpart B, Class B

  • MTBF: › 50,000 h (Telcordia SR-332, Issue 3) @ 35°C 环境温度

  • 环境条件: 操作 / 存储温度 0°C 至 55°C / -40°C 至 +70°C

  • 尺寸 (宽 x 高 x 深): 446 mm x 88 mm x 570 mm (不含角度), 482 mm x 88 mm x 595 mm (含角度)

  • 重量: 12 kg (包括键盘)

DCLK IN 值

• 连接器类型: SMA, 母头, 50 Ω

• 耦合: AC; DC 最大 50 V

• 中心频率: 160 MHz

• 阻抗: 50 Ω

• 输入电平: -25 dBm 至 +12 dBm, › +4 dBm 结果压缩

• 输入反射 |s11| ‹ -15 dB @ 100 MHz 至 1000 MHz

DCLK OUT 值

• 连接器类型: SMA, 母头

• 耦合: AC, DC 最大. 50 V

• 中心频率: 160 MHz

• 阻抗: 50 Ω

• 输出电平: +12 dBm (开) -24 dBm (关)

• 波形: 方波, 占空比 = 50% ca. +2.0 Vpp @ 50 Ω

• 杂散, 非谐波 ‹ -90 dBc 典型

• 相位噪声: -90 dBc/Hz 典型 @ 10 Hz 偏移, -102 dBc/Hz 典型 @ 100 Hz 偏移, -128 dBc/Hz 典型 @ 1 kHz 偏移, -146 dBc/Hz 典型 @ 10 kHz 偏移, -154 dBc/Hz 典型 @ 100 kHz 偏移, -155 dBc/Hz 典型 @ 1 MHz 偏移, -155 dBc/Hz 典型 @ 10 MHz 偏移, -155 dBc/Hz 典型 @ 30 MHz 偏移

参考 IN/OUT 连接器类型

• BNC, 母头, 50 Ω

• 耦合: AC; DC 最大 50 V

• 中心频率: 10 MHz

• 调谐范围: ± 5 Hz

• 输入反射 |s11| ‹ -20 dB @ 10 MHz 至 200 MHz

• 输入电平最大值: +18 dBm

• 输入电平最小值: 0 dBm

• 输入泄漏: -70 dBm 典型

• 输出阻抗: 50 Ω

• 输出电平: +6.5 dBm

• 输出波形: 方波: -0.6 V 至 +0.6 V 占空比: 50 % @ 50 Ω

系统规格 内存扩展 Memory Extension

• 操作系统: Debian Linux 64 Bit, Windows 10 64 Bit

• RAM: 16 GB

• 存储: HDD 4 x 3.5” 托盘（可移除）2 x 12 TB Raid0 系统；8 x 3.5” 托盘（可移除）2 x 12 TB Raid0 系统 4 x 2.5” 托盘（可移除）

• 系统硬盘: 1 TB（可移除）500 GB（可移除）

• CPU: Intel core i7-4770S 4 x 3,1 GHz, Intel core i7-6700 4 x 4 GHz

• 以太网: 4 x Gbit 高速端口, 6 x Gbit 高速端口, 2 x 光缆 10 Gbit（可选）

• 接口: 2 x USB 2.0（前面）4 x USB 2.0（后面）2 x USB 3.0（后面）

• 2 x RS232 串行端口（后面）1 x RS232 串行端口（后面）

• 显示接口: 1 x VGA（最高 1920 x 1200）1 x HDMI（最高 1920 x 1080）1 x DVI-D（最高 1920 x 1080）2 x Display Port（最高 4096 x 2304）1 x DVI-D（最高 2560 x 1600）

• 显卡: Intel HD 4000/5000 Graphics, Intel HD Graphics 530

• 显示器: 24” TFT, 24” TFT

• 输入: USB 键盘，USB 鼠标

• MTBF: › 70,000 h（Telcordia SR-332, Issue 3）@ 35°C 环境温度, › 45,000 h（Telcordia SR-332, Issue 3）@ 35°C 环境温度

• 输入电压范围: 100 V - 240 V（AC）

• AC 供电频率: 50 Hz - 60 Hz

• 最大输入电流: 1.4 A（100 V）; 0.58 A（240 V）2.0 A（100 V）; 0.83 A（240 V）

• 尺寸（宽 x 高 x 深）: 435 mm x 88 mm（2 RU）x 550 mm（+30 mm 包含手柄）, 426 mm（+52 mm 用于耳朵）x 178 mm（4 RU）x 490 mm（+50 mm 包含把手）

• 重量: 13.5 kg, 25.8 kg

订购指南

硬件 IZT S1000 GNSS

• 描述

  • IZT S1000-CHS: 机箱和所有数字硬件

  • IZT S1000-10G: 10 Gbit 选项

  • IZT S1000-TCS: 运输箱（用于包装）

  • IZT S1000-RF3: RF 输出 9 kHz 至 3 GHz

  • IZT S1000-RFS3: RF 合成器 3 GHz

  • IZT S1000-8GB: 8 GB 高速内存（将内部内存从 4 GB 增加到 8 GB）

  • IZT S1000-FHS: 频率跳跃模块

  • IZT S1000-FHC: 额外的频率跳跃通道

  • IZT S1000-EXT_SYNC: 外部同步接口

  • IZT S1000-MemoryExtension: 提高 IZT S1000 流式传输能力到宽带信号

  • IZT S1000-MemExt 10G: 10 GBit LAN 光缆

软件描述

• IZT S1000-GUI: 图形用户界面

• IZT S1000-LBV: LabVIEW 驱动

• IZT S1000-110: 一个虚拟信号发生器 VSG

• IZT S1000-120: 流式输入（高速 LAN 流式传输，2 Gbit 端口用于流式传输数据）

• IZT S1000-140: 高级流式传输（启用时间控制流式传输）

• IZT S1000-203: DAB 实时调制器

• IZT S1000-203b: IZT S1000-203 的实时 EDI 输入

• IZT S1000-220: HD Radio™ 许可证播放数字 HD AM 和 FM 文件

• IZT S1000-301: 相位噪声模拟

• IZT S1000-304: 固定延迟的衰落信道模拟器

• IZT S1000-305: 功率水平配置文件

• IZT S1000-306: 频率配置文件 / 延迟配置文件

• IZT S1000-307: 形状噪声

• IZT S1000-402: FM RDS: 从音频波形文件生成 AM 和 FM 信号

• IZT S1000-403: DAB 调制器

• IZT S1000-407: DAB/DAB+/DMB ContentServer 嵌入式版

• IZT S1000-407b: DAB/DAB+/DMB ContentServer 嵌入式版升级

• IZT S1000-409: DRM30 调制器

• IZT S1000-409a: DRM30 调制器适用于 MDI 输入

• IZT S1000-410: DRM30/DRM+ 调制器

• IZT S1000-410a: DRM30/DRM+ 调制器适用于 MDI 输入

• IZT S1000-410b: DRM30/DRM+ 调制器捆绑（IZT S1000-410/-410a）

• IZT S1000-412: GPS 输出

• IZT S1000-413: 频谱显示

• IZT S1000-414: 视频播放

• IZT S1000-416: DRM30/DRM+ 升级 xHE-AAC / HE-AAC

• IZT S1000-417: DRM30/DRM+ 升级 MDI 输出流媒体

• IZT S1000-418: DVB-T 调制工具箱

• IZT S1000-419: DVB-T2 调制工具箱

• IZT S1000-420: ISDB-T 调制工具箱

内存扩展描述

• IZT S1000 内存扩展: 提高 IZT S1000 流式传输能力到宽带信号；提供 2 x 12 TB 存储容量

• IZT S1000 内存扩展+: 提高 IZT S1000 流式传输能力到宽带信号；提供 2 x 9 TB 存储容量，具有容错功能

服务描述

• IZT 软件支持合同: 支持 IZT 软件选项

• IZT WE2: 保修期延长至 2 年

• IZT WE3: 保修期延长至 3 年

• IZT S1000-CLC: 工厂校准，建议每 2 年一次（包括 IZT 证书）

GNSS 选项卫星星座模拟器的功能

• IZT S1000-601: GPS 星座模拟器，包括以下信号：C/A, GPS L1C, GPS L2 C, GPS L5 I/Q（硬件调制）模拟以下功能：- 基于星历或轨道积分的卫星轨道 - 卫星钟模型 - 大气延迟 - 天线增益图案 - 统计多径模型，具有时间依赖的阻塞掩模 - 真实和可重复的噪声组件 - 用户可配置的导航消息内容

• IZT S1000-602: 额外的 GLONASS 信号：L1OF, L2OF（硬件调制）

• IZT S1000-603: 额外的 Galileo 信号：E1 OS, E5（E5a + E5b）, E6 CS（硬件调制）

• IZT S1000-604: 额外的 Beidou 信号：B1-I, B2-I, B3-I10（硬件调制）

• IZT S1000-605: 额外的 NavIC 信号：L5 SPS, S SPS（硬件调制）

• IZT S1000-606: 额外的 QZSS 信号：C/A, L1C, L2, L5, L1 SLAS, E6 CLAS（硬件调制）

• IZT S1000-607: 额外的 SBAS 信号：SBAS L1 C/A 支持以下 SBAS 系统：WAAS, EGNOS, SDCM, GAGAN, MSAS
