1 端口 VNA
频率范围 1 MHz 至 8 GHz / 20 GHz / 43.5 GHz
通过 Extended-K 保证高达 43.5 GHz 的性能TM公司港口
PC 控制利用外部计算机处理能力和功能
小巧轻便的封装可直接连接到被测设备
无需板载数据存储，无需在安全应用中清除数据
所有 ShockLine VNA 共享支持 GUI 和程序兼容性的通用软件
具有时间门控选项的时域可更轻松、更快速地识别故障
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
频率范围：10MHz至20GHz支持两个单端口矢网组成两端口矢网USB连接
频率范围：1MHz至18GHz测量参数：S11，DTF，史密斯圆图等扫描类型：线性，对数，分段测量速度：100us阻抗：50Ω
频率范围：85MHz至14GHz测量参数：S11、对数幅度、DTF、Smith 等扫描类型：线性频率、对数频率、分段测量速度：200 µs阻抗：50 欧姆
同厂商产品
频率范围：1MHz至8/20/43.5GHzPC 控制有效利用外部计算机的处理能力和功能。小型 1U 高档封装有效利用工作台和机架空间。没有机载数据存储，无需在安全应用中进行数据清除。时域带有按时选通选项，能够简化并加快故障识别。ShockLine 系列采用通用的 GUI 接口，降低不同型号之间的转换成本。Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction

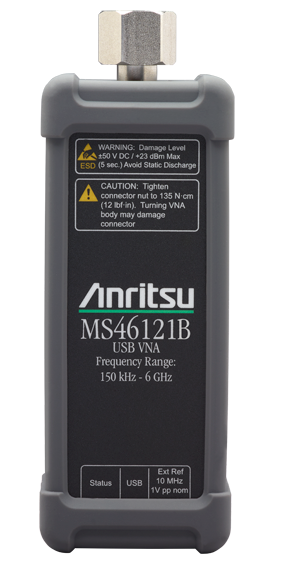

单端口 VNA，频率选项为 150 kHz – 6 GHz外部 PC 控制功能可以并行控制多个 MS46121B 以实现卓越的多站点吞吐量。超小数据包可以直接连接到 DUT。（1 对 1）或（1 对 n）配置的标量传输测量。没有机载数据存储，无需在安全应用中进行数据清除。标准带通时域带有按时选通功能，能够简化并加快故障识别。ShockLine 系列采用通用的 GUI 接口，降低不同型号之间的转换成本。
MS46131A 1MHz至8/20/43.5GHz单端口USB矢量网络分析仪|安立 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ShockLine MS46131A系列由三个模块化、PC 控制的 1 端口矢量网络分析仪 （VNA） 组成，频率范围为 1 MHz 至 8/20/43.5 GHz。 安立公司获得专利的非线性传输线 （NLTL） 技术 片上 VNA 技术简化了内部 VNA 架构，减小了仪器的尺寸和成本，同时提高了精度和测量可重复性。ShockLine MS46131A 系列体积小且便携，足以将 VNA 端口引入被测设备 （DUT），通过消除测试端口电缆来提高测量稳定性并简化测试配置。
ShockLine MS46131A 系列非常适合工程、制造和教育领域的 1 端频和微波应用。这三种 VNA 型号都具有快速的扫描速度和出色的校正方向性，使其适用于各种 1 端口设备测试应用，包括测量无源 5G 毫米波组件。
两个独立的 ShockLine MS46131A VNA 可以通过 USB 从外部用户提供的 PC 进行控制。该系列没有任何板载存储器，这简化了它们在安全应用中的使用。
ShockLine MS46131A VNA 系列兼具便携性和性能，是模块化无源设备测试应用的理想选择。
1 端口 VNA，频率选项范围为 1 MHz 至 8 GHz / 20 GHz / 43.5 GHz
通过 Extended-K 保证高达 43.5 GHz 的性能TM公司港口
PC 控制利用外部计算机处理能力和功能
小巧轻便的封装可直接连接到被测设备
无需板载数据存储，无需在安全应用中清除数据
所有 ShockLine VNA 共享支持 GUI 和程序兼容性的通用软件
具有时间门控选项的时域可更轻松、更快速地识别故障
射频无源元件测试和故障排除
1 端口测试，最高 43.5 GHz
多达两个 1 端口 VNA，可通过一台 PC 进行控制
电缆测试
故障距离
回波损耗
相位测量
天线测试
驻波比/回波损耗
带宽
安全区域应用程序
设备上没有数据存储
通过直接 USB 连接实现安全的外部计算机控制
关键词:
客户服务热线 : 400-879-6892
安立通讯科技（上海）有限公司
上海市徐汇区桂平路391号
2号楼27层2701-2705室
邮政编码: 200233
电话: +86-21-6237-0898
传真: +86-21-6237-0899
安立通讯科技（上海）有限公司北京分公司
北京市朝阳区诚盈中心1号
楼12层1201-1203、1208单元
邮政编码: 100012
电话: +86-10-6590-9230
传真: +86-10-6590-9235
安立通讯科技（上海）有限公司成都分公司
成都市锦江区东大街紫东楼段35号
1栋1单元明宇金融广场13层1305A
邮政编码: 610061
电话: +86-28-8651-0011/0022/0033
传真: +86-28-8651-0055
安立通讯科技（上海）有限公司深圳分公司
深圳市南山区创业路3023号公园一号
广场办公楼C座第6层02-04单元
邮政编码: 518054
电话: +86-755-32930182
传真: +86-755-32930187
安立通讯科技（上海）有限公司武汉分公司
中国武汉市武昌区积玉桥街临江大道96号武汉万达中心8层07单元
邮政编码: 430060
电话: +86-27-8771-3355/3366
传真: +86-27-8732-2773
安立通讯科技（上海）有限公司西安分公司
中国西安市高新区唐延路
南都市之门C座12层1203室
邮政编码: 710065
电话: +86-29-8837-7406/7409/7042
传真: +86-29-8837-7410
安立有限公司
香港九龙尖沙咀东科学馆道1号
康宏广场南座10楼1006-7室
电话: +852-2301-4980
传真: +852-2301-3545
频率选项（仅选择一个频率选项）
| 选择 | 描述 |
| MS46131A-010 | 1 MHz — 8 GHz，N 型（母）端口 |
| MS46131A-020 | 1 MHz — 20 GHz，加固型 K（m） 端口（兼容 3.5 mm 和 SMA 连接器） |
| MS46131A-043 | 1 MHz – 43.5 GHz，加固型扩展 K™ （m） 端口（兼容标准 K、3.5 mm 和 SMA 连接器） |
其他选项
| 选择 | 描述 |
| MS46131A-002 | 带时间门控的时域 |
