Power Meter Calibration Software [free software]
This software automatically calibrates a power meter (WT300E, WT300, WT200series, and WT100series ) using YOKOGAWA's AC Power Calibrator LS3300 and 2560A Precision DC Calibrator. Load a CSV format file describing calibration points in advance to control the LS3300 or 2560A so that reference signals are output according to the calibration points. For the following instruments that can be controlled with this software, set the range of the calibration target instrument remotely for each calibration point to read the measured values automatically. You can save a calibration result in a CSV format file and create a test certificate. *: For a calibration targets other than WT300E, WT300, WT200series, and WT100series , you cannot automatically set the measurement conditions and load the measured values. **: CSV format file (comma-separated)
产品简介
Power Meter Calibration Software [free software] 属于 校准源/标准器 类别，面向 标准源 应用场景。更完整的性能说明见本页下方「核心参数」与配套的详细指标页。
官方定位：This software automatically calibrates a power meter (WT300E, WT300, WT200series, and WT100series ) using YOKOGAWA's AC…
核心参数
• Current | ●：60 A / ●: 120 A 2 units / ●: 180 A 3 units | ●
• Power*1 | 1P2W | ●：60 A / ●: 120 A 2 units / ●: 180 A 3 units | ●: 2 units
• 1P3W | ●：2 units | N/A
• 3P3W | ●：2 units | N/A
• 3P4W | ●：3 units | N/A
• ●：Supported, 〇: Requires the /HRM1 option for LS3300
• Item：Description
• Level：-1200.0 to 1200.0 V (2561A)
• level：-12.0 to 36.0 A (2561A)
• Current level：-12.0 to 36.0 A (2561A)
产品特点
• Blank (Pass): The ratio of error to tolerance has not exceeded the threshold.
• Warning: The ratio of error to tolerance has exceeded the threshold.
• Fail: The ratio of error to tolerance is 100% or more.

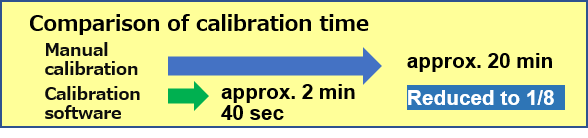

1．Automation of calibration
Automating calibration allows engineers to focus their energy on more time-sensitive tasks. Example: WT310E Calibration point AC 52 points

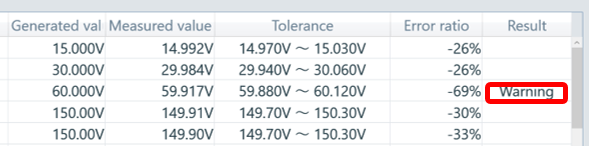

2. Pass/fail judging function
This function judges pass/fail of a calibration value according to a set threshold and displays one of the three judgement results: Pass (Blank), Warning, Fail.

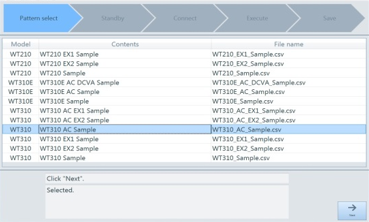

3. Calibration definition file
Sample files are provided for each WT series model. Calibration points can be created arbitrarily as a calibration definition file.

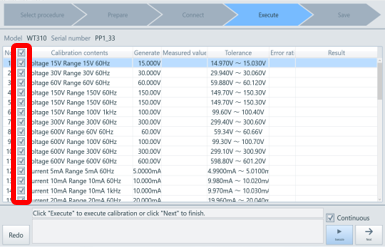

4. Function to calibrate desired points
You can also choose certain desired points from among the created calibration points.

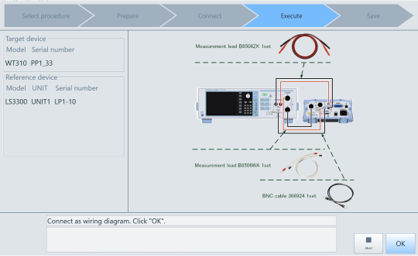

5. Wizard function
For calibration patterns and instrument connection methods, operation instructions and wiring diagrams are shown on the screen.

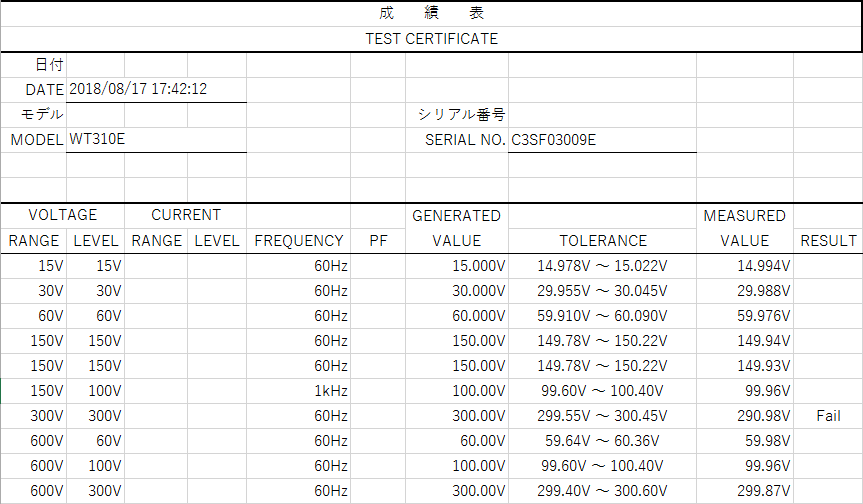

6. Saving calibration results in files
You can save a calibration result in a CSV format file and create and print a test certificate. (This software comes with a sample of Excel macros that create a test certificate.)

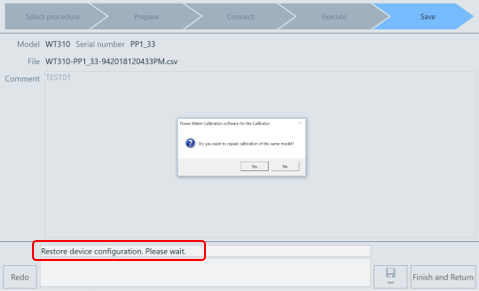

7. Function to restore setting values
Calibration automatically changes the measurement conditions including the measurement range. To revert to the original settings, you can save the settings before calibration and reset them after calibration.
Automation of calibration
Pass/fail judging function
产品图
Function to calibrate desired points
Wizard function
Saving calibration results in files
产品图
资源下载
详细指标请见 Power Meter Calibration Software [free software] 详细指标页。
横河测试测量 · onetest 仪器资源库
横河测试测量 YOKOGAWA
Power Meter Calibration Software [free software] 详细指标
Power Meter Calibration Software [free software]（校准源/标准器）关键指标汇总。数据整理自厂商官方产品页与手册资料。
产品简介
This software automatically calibrates a power meter (WT300E, WT300, WT200series, and WT100series ) using YOKOGAWA's AC Power Calibrator LS3300 and 2560A Precision DC Calibrator. Load a CSV format file describing calibration points in advance to control the LS3300 or 2560A so that reference signals are output according to the calibration points. For the following instruments that can be controlled with this software, set the range of the calibration target instrument remotely for each calibration point to read the measured values automatically. You can save a calibration result in a CSV format file and create a test certificate. *: For a calibration targets other than WT300E, WT300, WT200series, and WT100series , you cannot automatically set the measurement conditions and load the measured values. **: CSV format file (comma-separated)
详细指标
Models subject to calibration
• １．Instruments That Can Be Controlled with This Software
• 2．Instruments That Cannot Be Controlled with This Software
• - YOKOGAWA power meters other than the above - Non-YOKOGAWA power meters You need to manually set the measurement conditions and read the measured values for the calibration target instrument.
• Series：Single-phase/three-phase / Model name
• WT300E：Single-phase model / Three-phase model / WT310E, WT310EH / WT332E, WT333E
• WT300：Single-phase model / Three-phase model / WT310, WT310HC / WT332, WT333
• WT200：Single-phase model / Three-phase model / WT210 (760401)*2 / WT230 (760502, 760503)*2
• WT200：Single-phase model / WT200 (253421)*2
• WT100：Single-phase model / WT110 (253401) *1,*2, WT110E (253451)*1,*2
• WT130：Three-phase model / WT130 (253502, 253503)
• *1: Models with the firmware version 1.11 or later / *2: Can be controlled in the mode compatible with the IEEE488.2 1987 standard (488.2 mode)
Instrument Configuration
• *1: For WT Series 3-phase models (e.g., WT332E and WT333E), calibration can be performed using a single LS3300 unit by sequentially switching the wiring and calibrating each input element as 1P2W (up to 60 A).
• Calibration Function：LS3300 (AC) / 2560A (DC)
• Voltage：● / ●
• Current：●: 60 A / ●: 120 A 2 units / ●: 180 A 3 units / ●
• Power*1：1P2W / ●: 60 A / ●: 120 A 2 units / ●: 180 A 3 units / ●: 2 units
• 1P3W：●: 2 units / N/A
• 3P3W：●: 2 units / N/A
• 3P4W：●: 3 units / N/A
• Harmonic：Voltage / 〇 / N/A
• Current：〇 / N/A
• Others：Phase / ● / N/A
• Power Factor：● / N/A
• Frequency：● / N/A
• ●: Supported, 〇: Requires the /HRM1 option for LS3300
Instrument Configuration
Specifications
• Item：Description
• Calibration function：Outputs single-phase/three-phase power by specifying the voltage/ current level and phase.
• DC：Voltage / Range / Automatically selected according to the level (Refer to the separate table)
• Level：-1200.0 to 1200.0 V (2561A)
• Current：Range / Automatically selected according to the level (Refer to the separate table)
• level：-12.0 to 36.0 A (2561A)
• Power：Range (2560A) / Automatically selected according to the level Voltage level -1200.0to 1200.0 V
• Current level：-12.0 to 36.0 A (2561A)
• AC：Voltage / Range / Automatically selected according to the level (Refer to the separate table)
• Level：0.0 to 1200.0 V(LS3300)
• Frequency：40.0 to 1200.0 Hz (LS3300)
• Current：Range / Automatically selected according to the level (Refer to the separate table)
• Level：0.0 to 180.0 A (LS3300)
• Frequency：40.0 to 1200.0 Hz (LS3300)
• EXT：0.0 to 6.0000 V(LS3300)
• Power：Range (LS3300) / Automatically selected according to the level
• Voltage level：0.0 to 1200.0 V (LS3300)
• Current level：0.0 to 60.0 A (LS3300) Phase -180.000 to +359.999 °
• Power factor：Delay/advance -1.0 to 1.0
• Frequency：40.0 to 1200.0 Hz (LS3300)
• Reference instrument
• DC：Voltage/current / 2560A / 1 unit
• Power：2560A / 2 units
• AC：Voltage/current / LS3300 / 1 unit
• 2 units (up to 120 A)
• 3 units (up to 180 A)
• Power：LS3300 / 1 unit (single-phase)
• 2 units (up to single-phase 120 A) 3 units (up to single-phase 180 A)
• 2 units (single-phase three-wire system or three-phase three-wire system)
• 3 units (three-phase four-wire system)
• Calibration Target Instruments / WT310E, WT310EH, WT332E, WT333E, WT310, WT310HC, WT332, WT333, / 760401 (WT210), 760502 (WT230), 760503 (WT230), 253421 (WT200), / 253401(WT110), 25345 (WT110E), 253502 (WT130),253503 (WT130)
• Remote communication interface/protocol
• Reference instrument：GPIB, USB/USB-TMC, ETHERNET/VXI-11
• Calibration target instrument / GPIB, USB/USB-TMC, ETHERNET/VXI-11, RS-232C
• Other functions
• Calibration target instrument setup / save/restore / Saves and restores calibration target settings
• Calibration point script management / Lists, overviews, and selects calibration points
• Calibration result management / Lists and overview of the calibration results
• Directory creation：Creates a directory each for calibration target instrument setup, / calibration point script management, and calibration result management
• Multiple launch prevention / Prevents multiple calibration software programs from starting
• Operating environment
• OS：Windows 11
• Language：English, Japanese
• .NET Framework：4.8 (included with this software)
• YKMUSB draiver：Windows11: 2.0.0.0 and later
• TMCTL library：8.0.0.0
• File format
• Calibration definition file / CSV format file (comma-separated)
• Calibration result file / CSV format file (comma-separated)
