高度集成，射频范围从70 MHz–6 GHz支持最大实时带宽56MHz,61.44MS/s的基准采样率支持全双工通信支持高速的USB 3.0连接10 MHz参考或PPS同步触发物理尺寸：83.3 x 50.8 mm开源的UHD支持多种框架用户可编程的Spartan 6 XC6SLX75 FPGAGPIO接口和JTAG接口，支持控制外部设备和调试FPGA程序需要UHD3.9.0或者更新的驱动版本支持支持GNU Radio开源软件框架

USRP B200mini 70MHz至6GHzUSB软件无线电设备|Ettus

高度集成，射频范围从70 MHz–6 GHz支持最大实时带宽56MHz,61.44MS/s的基准采样率支持全双工通信支持高速的USB 3.0连接10 MHz参考或PPS同步触发物理尺寸：83.3 x 50.8 x 8.4 mm开源的UHD支持多种框架用户可编程的Spartan 6 XC6SLX75 FPGA工作温度范围：-20 ～ 60℃全铝合金外壳GPIO接口和JTAG接口，支持控制外部设备和调试FPGA程序需要UHD3.9.0或者更新的驱动版本支持支持GNU Radio开源软件框架

USRP B200mini (BOARD ONLY)70MHz至6GHzUSB板卡式软件无线电设备|Ettus (在产)

高度集成，射频范围从70 MHz–6 GHz

支持最大实时带宽56MHz,61.44MS/s的基准采样率

支持全双工通信

支持高速的USB 3.0连接

10 MHz参考或PPS同步触发

物理尺寸：83.3 x 50.8 mm

开源的UHD支持多种框架

用户可编程的Spartan 6 XC6SLX75 FPGA

GPIO接口和JTAG接口，支持控制外部设备和调试FPGA程序

需要UHD3.9.0或者更新的驱动版本支持

支持GNU Radio开源软件框架

参考价格： 1,306.00 美元

厂家：Ettus Research （收录28个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

主要特点

高度集成，射频范围从70 MHz–6 GHz
支持最大实时带宽56MHz,61.44MS/s的基准采样率
支持全双工通信
支持高速的USB 3.0连接
10 MHz参考或PPS同步触发
物理尺寸：83.3 x 50.8 mm
开源的UHD支持多种框架
用户可编程的Spartan 6 XC6SLX75 FPGA
GPIO接口和JTAG接口，支持控制外部设备和调试FPGA程序
需要UHD3.9.0或者更新的驱动版本支持
支持GNU Radio开源软件框架

原理结构图

与USRP B200的比较

B200mini系列尺寸更小，只有名片大小；

B200mini系列设备端的接口为Micro USB3.0接口，而B200设备端的接口为Standard-B USB 3.0接口；

B200mini系列没有电源接口，只能通过USB接口供电；

B200mini系列没有GPSDO安装接口，无法使用GPSDO配件；

B200mini系列只有一个SMA接口用于输入PPS触发信号或10MHz参考信号；而B200的这两种信号输入端口是分开的；

B200mini系列和B200的射频特性完全一致；

B200mini系列和B200都兼容UHD驱动，使用相同的API编程接口。

USRP B200mini系列比较

型号	FPGA	是否工业级别芯片	是否带外壳	工作温度范围
USRP B205mini-i	XC6SLX150	是	是	-40 ~ 75°C
USRP B205mini-i (Board Only)	XC6SLX150	是	否	0 ~ 45°C
USRP B200mini-i	XC6SLX75	是	是	-40 ~ 75°C
USRP B200mini-i (Board only)	XC6SLX75	是	否	0 ~ 45°C
USRP B200mini	XC6SLX75	否	是	-20 ~ 60°C
USRP B200mini (Board only)	XC6SLX75	否	否	0 ~ 40°C

性能描述

USRP B200mini系列设备是Ettus Research公司最新推出的软件无线电设备。该系列设备设计非常精致，只有一张名片大小，支持1收1发全双工通信。该设备集成了1颗Analog Devices公司的AD9364射频芯片和一颗可编程的Xilinx Spartan-6 FPGA，频率覆盖范围为70MHz到6GHz，这种灵活方便的平台非常适合业余爱好者和OEM应用。B200mini系列设备的收发通道最大瞬时带宽为56MHz，通过USB 3.0接口与计算机连接。USB接口同时也承担给设备供电的功能。B200mini系列设备还包括1组GPIO接口，以及一个用于同步的PPS触发信号输入端口（该端口也可以配置为10MHz参考时钟输入端口）。USRP B200mini系列支持USRP硬件驱动（UHD）， UHD的兼容性使得用户能够高效地开发应用程序，然后无缝移植到高性能的USRP X系列或嵌入式USRP E系列设备。

应用领域

OEM和系统集成

B200mini系列设备只有一张名片大小，而且性价比很高，非常适合集成到其它无线系统中。Ref/PPS端口可用于与系统中的其他设备同步，而GPIO端口可用于控制系统中的其他设备。

软件无线电爱好者和新手

UHD驱动提供了非常丰富的API编程接口，可以方便新手快速入门，缩短无线电爱好者的在FM/AM广播、蜂窝网和其它应用的开发时间。

无线信号检测和分析

GNU Radio软件框架提供了非常丰富的工具和算法模块，使得我们可以很方便地去检测和分析无线信号。

产品展示

USRP B200mini套件

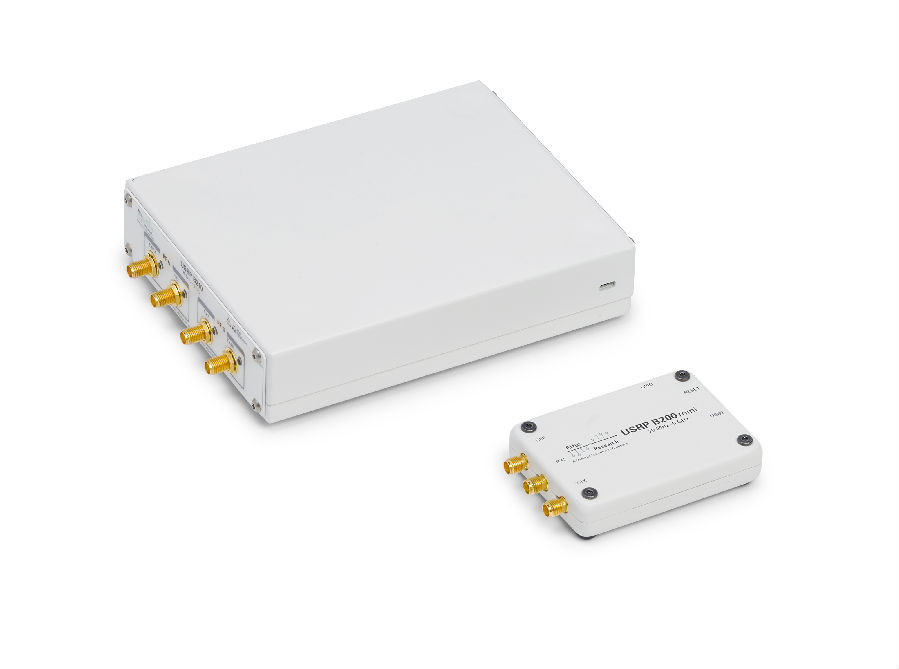

USRP B200mini与USRP B200尺寸对比

USRP B200mini与硬币尺寸对比

兼容产品

关键词:

其他资源

该套件包含：

USRP B200迷你板
USB 3.0 电缆
入门指南

参数类别	数值	单位		参数类别	数值	单位
输入\输出	射频性能参数
直流电压输入	５	V	输入三阶截取点	-20	dBm
转换模块参数	输出功率	>10	dBm
ADC采样速率(最大)	61.44	MS/s	噪声系数	<8	dB
ADC分辨率	12	bits	物理特性
DAC采样速率	61.44	MS/s	尺寸	5.0 x 8.4	cm
ADC分辨率	12	bits	重量	24.0	g
与主机最大速率(16b)	61.44	MS/s	工作温度范围	0 ~ 40	℃
本振精度	±2.0	ppm
