USRP B200 70MHz至6GHzUSB板卡式软件无线电设备|Ettus (在产)

高度集成，射频范围从70 MHz–6 GHz

支持最大实时带宽56MHz,61.44MS/s的基准采样率

支持高速的USB 3.0连接

开源的UHD支持多种框架

用户可编写的Spartan 6 XC6SLX75 FPGA

Analog Devices公司的AD9364 RFIC芯片的早期原型平台

参考价格： 1,326.00 美元

厂家：Ettus Research （收录28个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

主要特点

高度集成，射频范围从70 MHz–6 GHz
支持最大实时带宽56MHz,61.44MS/s的基准采样率
支持高速的USB 3.0连接
开源的UHD支持多种框架
用户可编写的Spartan 6 XC6SLX75 FPGA
Analog Devices公司的AD9364 RFIC芯片的早期原型平台

概述

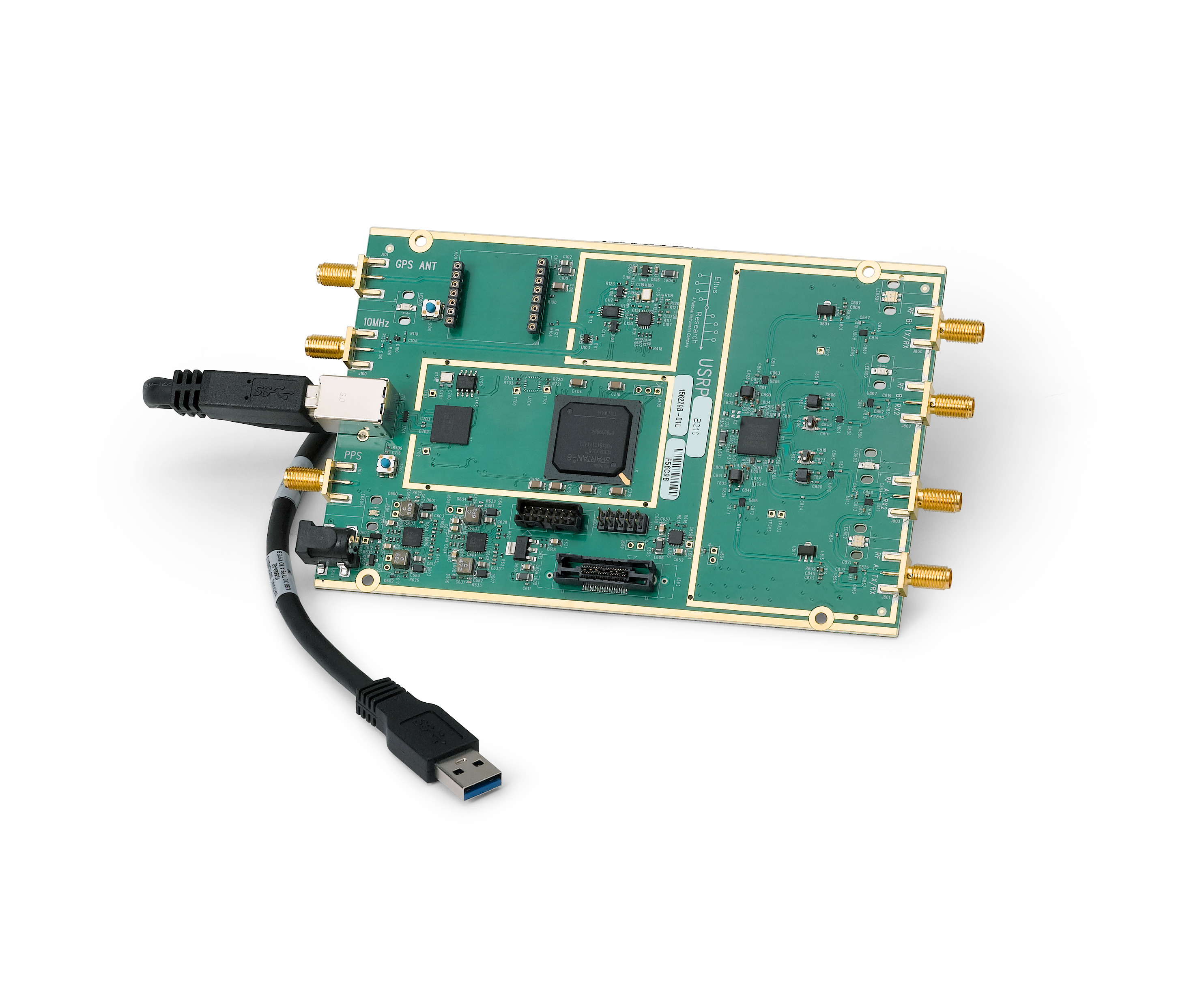

USRP B200是一个完全集成的单板软件无线电平台，频率覆盖范围从70MHz到6GHz。设计用于低成本实验，它结合了一个完全集成的直接变频收发器，提供高达56MHz的实时带宽，一个开放和可重新编程的Spartan6 FPGA，以及快速和方便的总线供电的超高速USB 3.0连接。对UHD（USRP硬件驱动程序）软件的全面支持使您能够立即开始使用GNURadio进行开发，使用OpenBTS、OpenAirInterface创建自己的GSM/LTE基站原型，并将代码从B200无缝过渡到更高性能的USRP平台。选配的外壳附件套件可用于将USRP B200安装到金属外壳中。

低成本的软件无线电设备

利用B200可以实现十分广泛的应用，包括广播，手机，GPS，WiFi，ISM FM和TV信号等等。用户可以利用GnuRadio很快的进行一些无线电的开发，或者参加一些开源的软件无线电项目。基于UHD的支持，通过更新USRP系统，允许用户重用现有的设计，像一些开源的框架，HDSDR和Openbts。这里是一些可以利用B200实现的应用。

B200的系统结构

USRP B200上的集成射频前端采用Analog Devices公司的AD9364。AD9364集成了直接变频收发器和数字基带处理器，能够传输高达56MHz的实时射频带宽。B200利用AD9364的信号链，允许它被总线供电并减少软件和硬件设计的复杂性。AD9364的板载信号处理和控制由Spartan6 XC6SLX75 FPGA执行。FPGA使用超高速USB 3.0连接到主机PC。USRP B200实时系统吞吐量的基准是61.44M采样点每秒，为主机提供56MHz的瞬时射频带宽，以便使用GNURadio SDR开发环境进行信号处理。

原理结构图

关键词:

其他资源

其他资源：

此套件中包含：

USRP B200 板
USB 3.0 线缆

参数类别	数值	单位		参数类别	数值	单位
输入\输出	单通道射频性能参数
直流电压输入	６	V	单边带信号/镜像抑制	-35/50	dBc
转换模块参数	3.5GHz	1.0	degRMS
ADC采样速率(最大)	61.44	MS/s	6GHz	1.5	degRMS
ADC分辨率	12	bits	输出功率	>10	dBm
ADC SFDR	78	dBc	输入三阶截取点	-20	dBm
DAC采样速率	61.44	MS/s	噪声系数	<8	dB
ADC分辨率	12	bits	物理属性
与主机最大速率(16b)	61.44	MS/s
本振精度	±2.0	ppm	尺寸	9.7x15.5x1.5	cm
未锁定TCXO精度	±7.5	ppm	重量	350	g
锁定TCXO精度	<1	ppm
