FET-WR15 50至75GHzV 频段频率扩展系统|Copper Mountain (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

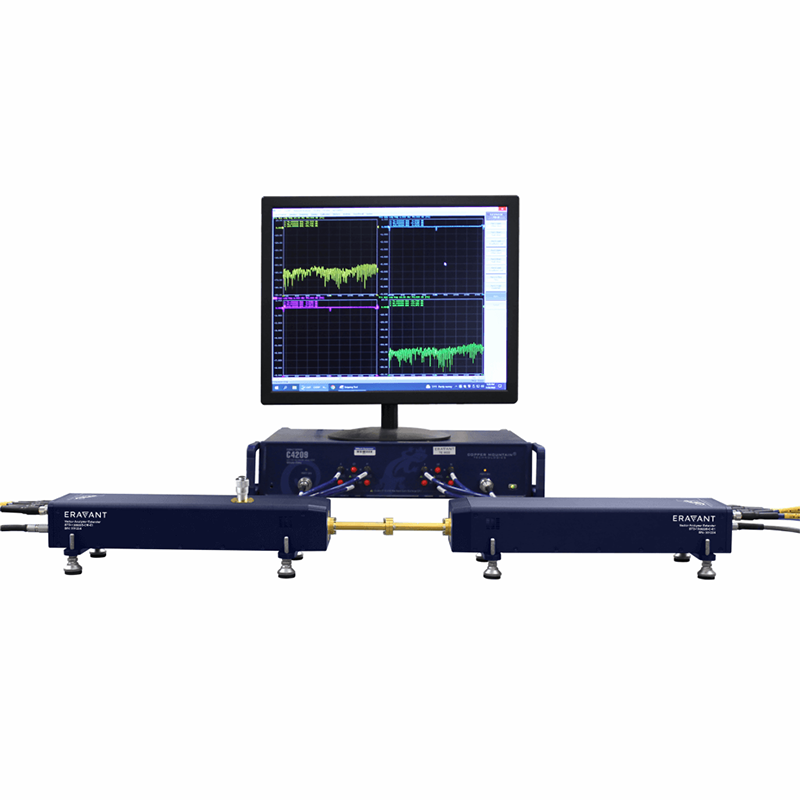

CobaltFx 经济高效的毫米波频率扩展系统使您能够构建可扩展且经济实惠的测试解决方案。
选件HP：高功率 (HP) 扩展器模块提供更高的测试端口输出功率：+15 dBm
频率范围：50-75 GHz
连接器类型：波导 WR15
衰减器选项可用于可调输出功率控制：0-30dB
每个频率扩展器模块均包含一个Proxi-Flange™
您可以选择四种矢量网络分析仪来固定该系统：
C4209 2 端口 9 GHz VNA
C4409 4 端口 9 GHz VNA
C4220 2 端口 20 GHz VNA
C4420 4 端口 20 GHz VNA

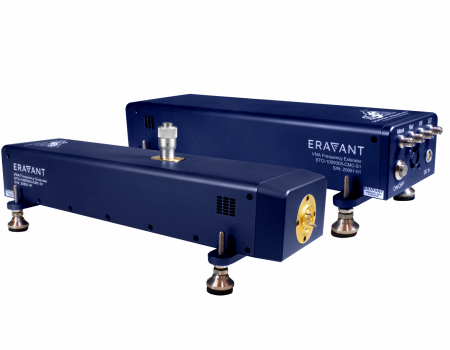

系统的总成本取决于所选的 VNA。扩展器封装在小型多功能外壳中，可实现灵活的端口布置。波导端口根据新的 IEEE 1785-2a 标准制造，确保行业最佳的对准和连接可重复性，从而允许校准之间的较长间隔时间。
关键词:
频率范围：50 GHz 至 75 GHz
测试端口输出功率（无衰减）：+5 dBm（典型值）
高功率 (HP) 扩展器模块提供更高的测试端口输出功率：+15 dBm
测试端口输入功率（损坏）：+15 dBm（最大值）
输出功率控制范围（对于带有衰减器的配置）：30 dB（典型值）
动态范围：100 dB，120 dB（典型值）
测试端口匹配：25 dB（典型值）
直接性：35 dB（典型值）

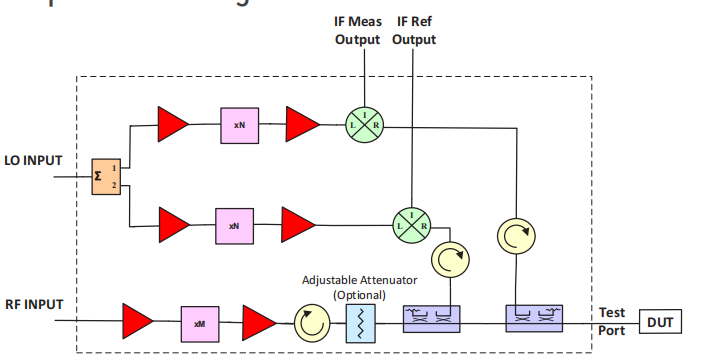

RF源输入频率：6.25 GHz 至 9.38 GHz
RF源输入功率：-6 dBm（最小值），-3 dBm（典型值），0 dBm（最大值）
LO源输入频率（RF+IF）：6.25 GHz 至 9.38 GHz
LO源输入功率：-3 dBm（最小值），0 dBm（典型值），+3 dBm（最大值）
IF频率范围：10 MHz 至 1000 MHz
乘法因子：8
幅度稳定性：+0.1 dB（典型值）
相位稳定性：+2.5°（典型值）
规格温度：+20°C 至 +30°C
工作温度：0°C 至 +50°C
测试端口：WR-15波导，带有UF-387/U精密防锁法兰
RF和LO源输入端口：SMA (F)，SMA (F)
IF输出端口：SMA (F)
IF参考端口：SMA (F)
直流电源插座：LEMO EGG.0B.304.CLL
外观：钴蓝阳极氧化处理
重量（每个模块）：4.4 lb
尺寸（不含可调节脚）：11.50"x3"x1.9"
FET-WR15-HP Extenders 规格：
测试端口输出功率（无衰减）：+15 dBm（典型值）
测试端口输入功率（损坏）：+25 dBm（最大值）
机械规格：
完成：钴蓝阳极氧化处理
重量（每个模块）：2.1 lbs
尺寸（不含可调节脚）：
无衰减器：5.00" (L) x 3.75" (W) x 1.90" (H)
含衰减器：6.26" (L) x 3.75" (W) x 1.90" (H)
电气规格：
直流电源插座：LEMO EGG.0B.304.CLL
每个 CMT VNA 都包含一个射频测量模块和在 Windows PC、笔记本电脑或平板电脑上运行的软件应用程序，通过 USB 接口连接到测量硬件。软件可以安装在多台计算机上，共享分析仪测量模块的使用。 LabView、Python、MATLAB、.NET 等中的测试自动化编程
数据表
步骤文件
手册
S2 和 S4 编程手册 (COM) | S2 和 S4 编程手册 (SCPI) | S2操作手册
软件
S2 VNA 软件 | S2 软件发行说明 | 软件/文档页面
测试自动化
编程示例 | 编程指南 | S2 LABView 驱动程序
