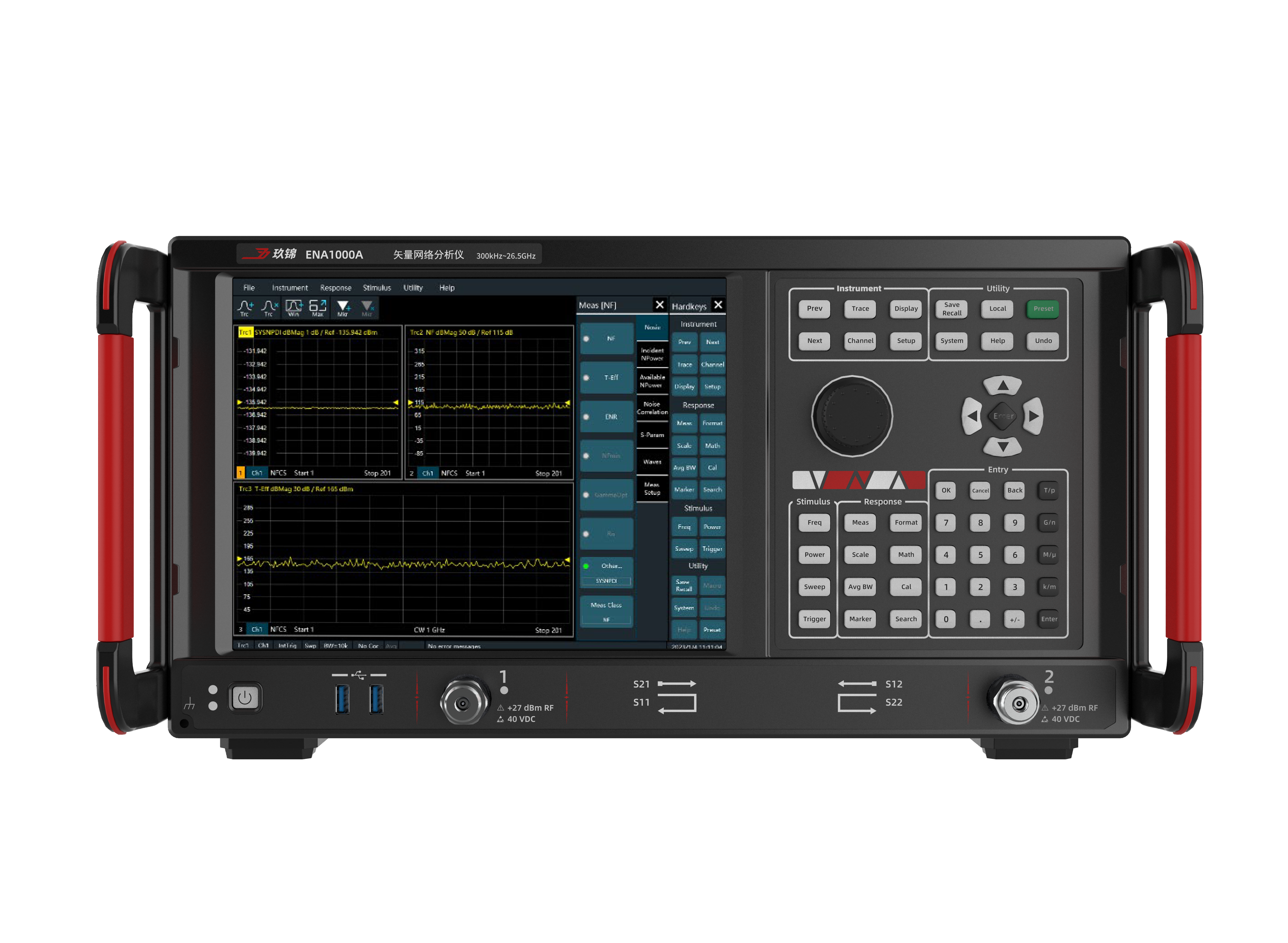

ENA1000A 300 kHz至13.5/26.5/50 GHz z矢量网络分析仪|玖锦|成都玖锦科技有限公司 (在产)

频率范围：300 kHz至13.5/26.5/50 GHz

动态范围：120 dB

幅度迹线噪声：≤0.006 dB

相位迹线噪声：≤0.05°

测量点数：1-100001

参考价格：

厂家：玖锦|成都玖锦科技有限公司（收录15个产品）

产地：中国成都

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

ENA1000A经济型矢量网络分析仪具有二端口、四端口基本配置；具有线性功率调节范围大，适合各种无源、有源器件测试；满足常用微波器件S参数、反射系数、电压驻波比、回波损耗、增益、插入损耗、插入相位测试的前提下，优化仪器整体性能。

功能特点

频率范围：300 kHz至13.5/26.5/50 GHz
动态范围：120 dB
幅度迹线噪声：≤0.006 dB
相位迹线噪声：≤0.05°
中频带宽：1 Hz至10 MHz
测量点数：1-100001

应用领域

滤波器、耦合器等测试
天线、TR组件等大规模自动测试

关键词:

玖锦

网络分析仪

矢量网络分析仪

网分

技术指标(ENA1000A-F13)
频率范围和精度指标
测量频率范围
选件F13	300 kHz-13.5 GHz
频率分辨率和精度
频率分辨率	1 Hz
频率准确度	1 ppm(25℃±3℃)
端口谐波抑制指标
端口谐波抑制
300 kHz-10 MHz	—10 dBc
10 MHz-4 GHz	—13 dBc
4 GHz-13.5 GHz	—20 dBc
端口功率特性指标
最大输出功率
300 kHz-10 MHz	+7 dBm
10 MHz-1GHz	+5 dBm
1GHz-4 GHz	+5 dBm
4 GHz-13.5 GHz	+4 dBm
功率扫描范围
300 kHz-10 MHz	35 dB
10 MHz-1GHz	35 dB
1 GHz-4 GHz	35 dB
4 GHz-13.5 GHz	35 dB
网络参数特性1
系统动态范围
300 kHz-10 MHz	90 dB
10 MHz-1GHz	98 dB
1 GHz-4 GHz	113 dB
4 GHz-10 GHz	120 dB
10 GHz-13.5 GHz	113 dB
有效方向性3
300 kHz-10 MHz	45 dB
10 MHz-2 GHz	48 dB
2 GHz-13.5 GHz	43 dB
有效负载匹配3
300 kHz-10 MHz	35 dB
10 MHz-2 GHz	48 dB
2 GHz-13.5 GHz	44 dB
有效源匹配3
300 kHz-10 MHz	35 dB
10 MHz-2 GHz	40 dB
2 GHz-13.5 GHz	31 dB

有效传输跟踪1
300 kHz-10 MHz	土0.1 dB
10 MHz-2 GHz	土0.08 dB
2 GHz-13.5 GHz	土0.1 dB
有效反射跟踪1
300 kHz-10 MHz	土0.05 dB
10 MHz-2GHz	土0.03 dB
2 GHz-13.5 GHz	土0.04 dB
测量点数
测量点数	1-100001
其它特性
系统幅度迹线噪声
300 kHz-10 MHz	≤0.06 dB
10 MHz-13.5 GHz	≤0.04 dB
系统相位迹线噪声2
300 kHz-10 MHz	≤0.4°
10 MHz-13.5 GHz	≤0.3°
中频带宽
中频带宽	1 Hz-10 MHz
技术指标(ENA1000A-F26)
频率范围和精度指标
测量频率范围
选件F26	300 kHz-26.5 GHz
频率分辨率和精度
频率分辨率	1 Hz
频率准确度	1 ppm(25℃±3℃)
端口谐波抑制指标
端口谐波抑制
300 kHz-10 MHz	-10 dBc
10 MHz-4 GHz	—13 dBc
4 GHz-26.5 GHz	—20 dBc
端口功率特性指标
最大输出功率
300 kHz-10 MHz	+7 dBm
10 MHz-20 GHz	+5 dBm
20 GHz-26.5 GHz	+5 dBm
功率扫描范围
300 kHz-10 MHz	35 dB
10 MHz-20 GHz	35 dB
20 GHz-26.5 GHz	35 dB

300 kHz-10 MHz	80 dB
10 MHz-1GHz	85 dB
1GHz-4GHz	113 dB
4 GHz-10 GHz	120 dB
10 GHz-20 GHz	113 dB
20 GHz-24 GHz	110 dB
24 GHz-26.5 GHz	105 dB
有效方向性
300 kHz-10 MHz	45 dB
10 MHz-2 GHz	48 dB
2 GHz-26.5 GHz	45 dB
有效负载匹配3
300 kHz-10 MHz	35 dB
10 MHz-2 GHz	48 dB
2 GHz-13.5 GHz	44 dB
13.5 GHz-26.5 GHz	40 dB
有效源匹配3
300 kHz-10 MHz	35 dB
10 MHz-2 GHz	40 dB
2 GHz-26.5 GHz	31 dB
有效传输跟踪：
300 kHz-10 MHz	±0.1 dB
10 MHz-2 GHz	±0.08 dB
2 GHz-26.5 GHz	土0.1 dB
有效反射跟踪3
300 kHz-10 MHz	±0.05 dB
10 MHz-2 GHz	土0.03 dB
2 GHz-26.5 GHz	±0.04 dB
测量点数
测量点数	1-100001
其它特性4
系统幅度迹线噪声
300 kHz-10 MHz	≤0.06 dB
10 MHz-100 MHz	≤0.05 dB
100 MHz-26.5 GHz	≤0.001 dB
系统相位迹线噪声
300 kHz-10 MHz	≤1°
10 MHz-100 MHz	≤1°
100 MHz-26.5 GHz	≤0.1°
中频带宽
中频带宽	1 Hz-10 MHz

销售热线：400-902-8099

E-mail：xiaokg@jiujintech.com

联系电话：18780037098

E-mail：liqiao@jiujintech.com

联系电话：17760487701

E-mail：lilulu@jiujintech.com

联系电话：18280082169

E-mail：hr@jiujintech.com

联系电话：028-86043535

传   真：028-86043535-8074

E-mail：sales@jiujintech.com

公司地址：
成都市高新区和乐一街71号AI创新中心A区A4-1栋

网站问题请联系:support@jiujintech.com

配置和订货信息
产品型号	说明
ENA1000A	矢量网络分析仪主机
可配置选件
频率选件
ENA1000A-F13	300 kHz-13.5 GHz
ENA1000A-F26	300 kHz-26.5 GHz
校准证书选件
ENA1000A-CAL	随整机提供第三方校准证书
纸质手册选件
ENA100OA-MAN	随整机提供纸质版用户手册、快速指南、编程手册
功能选件
ENA1000A-F13 选件
ENA1000A-213	双端口基本配置
ENA1000A-413	四端口基本配置
ENA1000A-S10	时域测量
ENA1000A-S20	用于增益压缩二维扫描测量
ENA1000A-S30	用于频率偏移测试
ENA1000A-S40	用于脉冲状态下S参数测量
ENA1000A-S60	快速连续波扫描
ENA1000A-K01-S	3.5 mm阴头4合1校准件，用于整机校准
ENA1000A-K02-S	3.5 mm阳头4合1校准件，用于整机校准
ENA1000A-K03	3.5 mm校准套件(含阴头和阳头)
ENA1000A-K03-S	高性能3.5mm校准套件(含阴头和阳头)
ENA1000A-K04	N型4合1校准件，用于整机校准
ENA1000A-CO1	3.5 mm测试电缆，阴头到阳头，60 cm, 用于整机测量
ENA1000A-C02	3.5mm 测试电缆，阴头到阴头，60 cm, 用于整机测量
ENA1000A-C03	3.5 mm测试电缆，阳头到阳头，60 cm, 用于整机测量
ENA1000A-C01-S	3.5mm 高性能稳幅稳相测试电缆，阴头到阳头
ENA1000A-C02-S	3.5mm 高性能稳幅稳相测试电缆，阴头到阴头
ENA1000A-C03-S	3.5mm 高性能稳幅稳相测试电缆，阳头到阳头
ENA1000A-C04	N 型测试电缆，阳头到阳头，60 cm, 用于整机测量
ENA1000A-C05	N 型测试电缆，阴头到阳头，60 cm, 用于整机测量
ENA1000A-C06	N型测试电缆，阴头到阴头，60 cm, 用于整机测量
ENA1000A-C04-S	N 型高性能稳幅稳相测试电缆，阴头到阳头
ENA1000A-C05-S	N型高性能稳幅稳相测试电缆，阴头到阴头
ENA1000A-C06-S	N型高性能稳幅稳相测试电缆，阳头到阳头
ENA1000A-EC1-FF	阴头到阴头，两端口3.5 mm 电子校准件
ENA1000A-EC1-MF	阴头到阳头，两端口3.5mm 电子校准件
ENA1000A-EC1-MM	阳头到阳头，两端口3.5mm 电子校准件

ENA1000A-F26选件
ENA1000A-213	双端口基本配置
ENA1000A-413	四端口基本配置
ENA1000A-S10	时域测量
ENA1000A-S20	用于增益压缩二维扫描测量
ENA1000A-S30	用于频率偏移测试
ENA1000A-S40	用于脉冲状态下S参数测量
ENA1000A-S60	快速连续波扫描
ENA1000A-K01-S	3.5 mm阴头4合1校准件，用于整机校准
ENA1000A-K02-S	3.5 mm阳头4合1校准件，用于整机校准
ENA1000A-K03	3.5 mm校准套件(含阴头和阳头),用于整机校准
ENA1000A-K03-S	高性能3.5mm校准套件(含阴头和阳头)
ENA1000A-CO1	3.5 mm测试电缆，阴头到阳头，60cm,用于整机测量
ENA1000A-CO2	3.5 mm测试电缆，阴头到阴头，60 cm,用于整机测量
ENA1000A-CO3	3.5 mm测试电缆，阳头到阳头，60 cm,用于整机测量
ENA1000A-C01-S	3.5mm高性能稳幅稳相测试电缆，阴头到阳头
ENA1000A-C02-S	3.5mm高性能稳幅稳相测试电缆，阴头到阴头
ENA1000A-CO3-S	3.5mm高性能稳幅稳相测试电缆，阳头到阳头
ENA1000A-EC1-FF	阴头到阴头，两端口3.5 mm电子校准件
ENA1000A-EC1-MF	阴头到阳头，两端口3.5mm电子校准件
ENA1000A-EC1-MM	日头到阳头，两端口3.5mm电子校准件
