频率范围：100kHz至12.7/20/26/40GHz
采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保极低的漂移
具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-148dBc/Hz@100kHz）
非常好的信号纯度，非谐波杂散低至-90dBc
宽广且精确的输出功率范围
丰富的调制功能，例如FM，PM，脉冲和频率线性调频以及可配置的脉冲序列
30µs的高速切换（频率和幅度）
扫描，触发功能和灵活的外部参考频率（介于5至250 MHz之间）
低功耗：允许在户外现场应用中将电池移动电源用于直流电源供电
各种机箱外壳形式：便携式/台式，19英寸机架安装式等
本地前面板触摸屏操作，USB，以太网和可选的GPIB通信端口，以及使用GUI软件或ATE命令，由PC操作的本地或远程操作（SCPI 1999）
APULN系列高性能的模拟信号发生器，输出涵盖从100 kHz（可选8 kHz）到12.75、20、26和40 GHz的微波频率范围并拥有0.001Hz的频率分辨率。该模拟信号发生器将非常好的信号纯度，极低相位噪声，高输出功率和30µs的高速切换速度等特性相结合，支持各种模拟调制，并包括具有可码型编程模式的脉冲和啁啾调制。APULN系列模拟信号发生器同时拥有紧凑型尺寸，轻巧的重量和低功耗（可使用外部充电电池供电），使该仪器非常适合在实验室，制造和室外等领域使用。

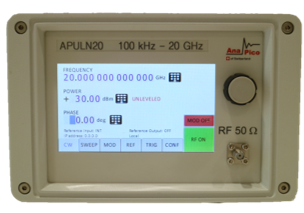

APULN系列高性能微波模拟信号发生器—高达输出40GHz
产品型号：
| 主机型号 | 频率输出范围（标准） | 频率输出范围（选件） |
| APULN12 | 100kHz ~ 12.75GHz | 8kHz ~ 12.75GHz |
| APULN20 | 100kHz~20GHz | 8kHz ~ 20GHz |
| APULN26 | 100kHz ~ 26GHz | 8kHz ~ 26GHz |
| APULN40 | 100kHz ~ 40GHz | 8kHz ~ 40GHz |
主要特征：
采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保极低的漂移
具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-148dBc/Hz@100kHz）
非常好的信号纯度，非谐波杂散低至-90dBc
宽广且精确的输出功率范围
丰富的调制功能，例如FM，PM，脉冲和频率线性调频以及可配置的脉冲序列
30µs的高速切换（频率和幅度）
扫描，触发功能和灵活的外部参考频率（介于5至250 MHz之间）
低功耗：允许在户外现场应用中将电池移动电源用于直流电源供电
各种机箱外壳形式：便携式/台式，19英寸机架安装式等
本地前面板触摸屏操作，USB，以太网和可选的GPIB通信端口，以及使用GUI软件或ATE命令，由PC操作的本地或远程操作（SCPI 1999）
APULN系列射频和微波信号发生器适用于实验室，生产车间和室外领域的许多应用：
作为通用便携式RF信号源，用于电子，无线，卫星模块和系统的严格测试
理想的ADC时钟
极低相位噪声本振
EMC / EMI测试
服务，维护和验证
信号模拟(雷达，模拟调制的无线电，无线和卫星，航空航天与国防等)
特别是用于系统集成的19英寸机架安装版本
APULN系列主要技术规格：
| 参数 | Min | Type | Max | 备注 |
| 频率范围 | 100kHz | 40GHz | ||
| 8kHz | 40GHz | 选件8k | ||
| 频率分辨率 | 0.001Hz | |||
| 相位分辨率 | 0.01度 | |||
| 功率范围 | -25dBm | +25dBm | ||
| -120dBm | +22dBm | 选件PE2 | ||
| 功率分辨率 | 0.01dB | |||
| 频率/幅度切换时间 | 500μs | |||
| 30μs | 选件FS | |||
| SSB相位噪声@1GHz | ||||
| @10Hz | -100dBc/Hz | -95dBc/Hz | 选件LN | |
| @1kHz | -130dBc/Hz | -125dBc/Hz | ||
| @100kHz | -148dBc/Hz | -144dBc/Hz | ||
| SSB相位噪声@10GHz | ||||
| @10Hz | -80dBc/Hz | -75dBc/Hz | 选件LN | |
| @1kHz | -108dBc/Hz | -104dBc/Hz | ||
| @100kHz | -127dBc/Hz | -123dBc/Hz | ||
| SSB相位噪声@40GHz | ||||
| @10Hz | -68dBc/Hz | -64dBc/Hz | 选件LN | |
| @1kHz | -96dBc/Hz | -92dBc/Hz | ||
| @100kHz | -115dBc/Hz | -111dBc/Hz | ||
| 谐波 | -60dBc | 选件FILT | ||
| 非谐波杂散 | -92dBc | -50dBc | ||
| 调制 | 脉冲、啁啾脉冲、FM、PM、扫描等 | 选件MOD | ||
| 脉冲上升/下降时间 | 10ns | |||
| 扫描步进时间 | 30μs | 19998s | 选件FS | |
| 尺寸 (W x L x H), 重量 | 173.6 x 291.7 x 116.9 mm [6.83 x 11.48 x 4.60 in], 2.5 kg |

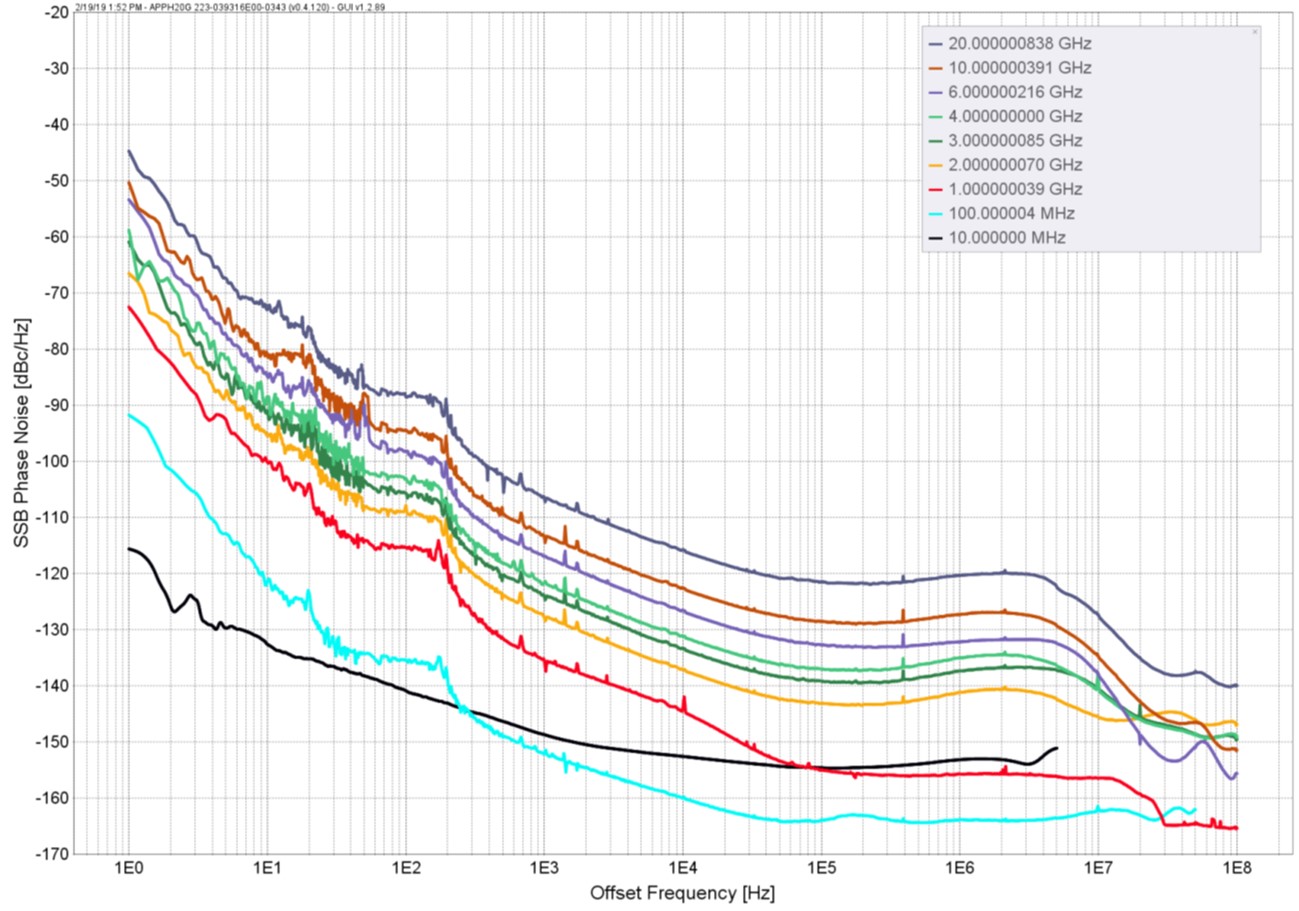

APULN系列SSB相位噪声性能曲线

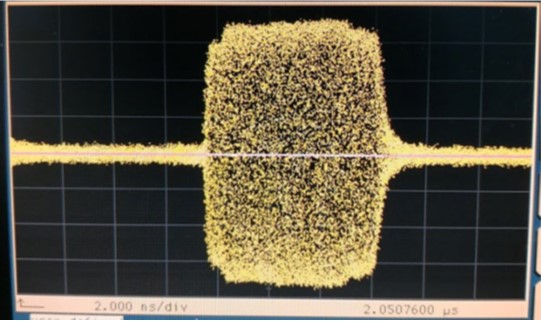

APULN脉冲调制输出@38.8GHz，15ns周期，7ns脉冲宽度
主要订货信息：
| 型号 | 描述 |
| APULN12 | 100kHz~12.75GHz信号发生器主机 |
| APULN20 | 100kHz~20GHz信号发生器主机 |
| APULN26 | 100kHz~26GHz信号发生器主机 |
| APULN40 | 100kHz~40GHz信号发生器主机 |
| Opt 8K | 频率范围扩展至8kHz选件 |
| Opt LN | 优化近端相噪和增强频率稳定性选件 |
| Opt FS | 超快频率/幅度切换选件，低至30μs |
| Opt MOD | 模拟调制选件 |
| Opt FILT | 谐波优化选件 |
| Opt VREF | 灵活外部参考输入选件，5MHz~250MHz整数可设 |
| Opt PE4 | 电子衰减器选件，低端输出功率至-55dBm |
| Opt PE | 机械衰减器选件，低端输出功率至-90dBm |
| Opt PE2 | 机械衰减器选件，低端输出功率至-120dBm |
| Opt EB | 外部移动电源供电适配器电缆选件 |
| Opt GPIB | GPIB接口选件 |
| Opt 1URM | 19" 1U高度上架机箱版本选件 |
| Opt REAR | 将输出移至后面板选件 |
| Opt FLASH | 用于可移除的SD存储器的MicroSD卡槽 |
