频率范围9kHz至2/4/6.1GHz
富有竞争力的低成本射频信号发生器
采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保极良好的频率稳定度
具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-130dBc/Hz@20kHz）
非常好的信号纯度，非谐波杂散低至-75dBc
宽广且精确的输出功率范围
完整的调制功能，例如AM、FM，PM，脉冲和脉冲码型等以及多种调制复合输出
专门的航空电子设备调制方式，如VOR、ILS
后面板单独的函数信号输出通道
扫描，触发功能和灵活的外部参考频率输入（介于8至200 MHz之间）
低功耗：可选用内置电池供电，场外工作可持续3小时
各种机箱外壳形式：便携式/台式，19英寸机架安装式等
可为特定用户提供OEM模块版本
本地前面板标准操作，USB，以太网和可选的GPIB通信端口，以及使用GUI软件或API指令，由PC操控的本地或远程操作（SCPI 1999）
兼容Keysight N5181A、R&S SMA、SML系列编程指令集
APSINx010HC系列射频模拟信号发生器，拥有从9kHz到2、4和6.1GHz的RF频率输出范围。该射频信号源提供了完整的射频信号发生器功同时具有良好的信号纯度，低相位噪声，20μs的高速切换速度和宽广的输出功率范围等特性。
APSINx010HC系列以极具吸引力的成本和非常紧凑的小尺寸以及出色的射频性能，成为了各种高质量模拟信号应用场景的完美替代方案。
APSINx010HC系列以非常低的功耗（12W）运行，低散热，无需嘈杂的风扇。这使 APSINx010HC 在实验室或生产测试设施中具有巨大优势。同时低功耗设计允许其使用可选的内部电池模块，使其成为真正的便携式仪器，非常适合现场测试、安装和维护。

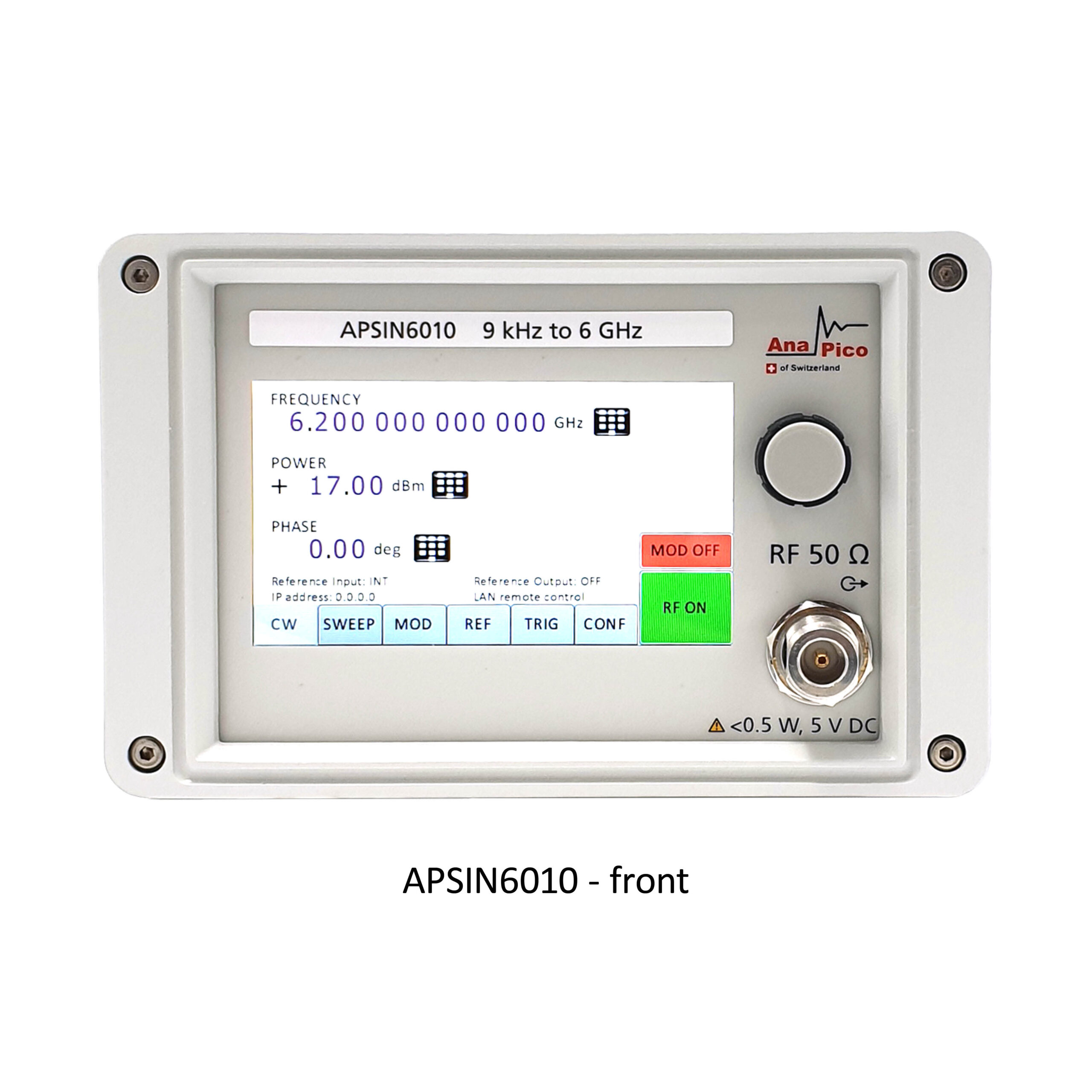

APSINx010HC系列射频模拟信号发生器—输出可达6.1GHz
产品型号：
| 主机型号 | 频率输出范围（标准） |
| APSIN2010HC | 9kHz ~ 2GHz |
| APSIN4010HC | 9kHz ~ 4GHz |
| APSIN6010HC | 9kHz ~ 6.1GHz |
主要特征：
富有竞争力的低成本射频信号发生器
采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保极良好的频率稳定度
具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-130dBc/Hz@20kHz）
非常好的信号纯度，非谐波杂散低至-75dBc
宽广且精确的输出功率范围
完整的调制功能，例如AM、FM，PM，脉冲和脉冲码型等以及多种调制复合输出
专门的航空电子设备调制方式，如VOR、ILS
后面板单独的函数信号输出通道
扫描，触发功能和灵活的外部参考频率输入（介于8至200 MHz之间）
低功耗：可选用内置电池供电，场外工作可持续3小时
各种机箱外壳形式：便携式/台式，19英寸机架安装式等
可为特定用户提供OEM模块版本
本地前面板标准操作，USB，以太网和可选的GPIB通信端口，以及使用GUI软件或API指令，由PC操控的本地或远程操作（SCPI 1999）
兼容Keysight N5181A、R&S SMA、SML系列编程指令集
APSINx010HC系列射频模拟信号发生器适用于实验室，生产车间和室外领域的许多应用：
作为通用便携式RF信号源，用于电子，无线，卫星模块和系统的严格测试
教育
EMC / EMI测试
服务，维护和验证
信号模拟(雷达，模拟调制的无线电，无线和卫星，航空航天与国防等)
特别是用于系统集成的19英寸机架安装版本
主要技术规格：
| 参数 | Min | Type | Max | 备注 |
| 频率范围 | 9kHz | 6.1GHz | ||
| 频率分辨率 | 0.001Hz | |||
| 相位分辨率 | 0.1度 | |||
| 功率范围 | -30dBm | +18dBm | ||
| -120dBm | +17dBm | 选件PE3 | ||
| 功率分辨率 | 0.01dB | |||
| SSB相位噪声@1GHz | ||||
| @10Hz | -79dBc/Hz | |||
| @1kHz | -116dBc/Hz | |||
| @100kHz | -130dBc/Hz | |||
| SSB相位噪声@2GHz | ||||
| @10Hz | -71dBc/Hz | |||
| @1kHz | -110dBc/Hz | |||
| @100kHz | -124dBc/Hz | |||
| SSB相位噪声@4GHz | ||||
| @10Hz | -65dBc/Hz | |||
| @1kHz | -103dBc/Hz | |||
| @100kHz | -118dBc/Hz | |||
| 总抖动 | 68fs RMS | |||
| 谐波 | -40dBc | -30dBc | ||
| 非谐波杂散 | -75dBc | -65dBc | ||
| 调制 | 扫描、AM、FM、PM、频率啁啾、脉冲和脉冲码型等，多种调制复合，航空电子调制：VOR、ILS | |||
| 脉冲上升/下降时间 | 5ns | |||
| 脉冲宽度 | 30ns | 20s | ||
| 扫描步进时间 | 200μs | 19998s | ||
| 尺寸 (W x L x H), 重量 | 173.6 x 270.7 x 116.9 mm [6.83 x 10.66 x 4.60 in], 2.5 kg |
APSINx010HC系列典型相位噪声曲线
APSINx010HC系列典型最大输出功率
主要订货信息：
| 型号 | 描述 |
| APSIN2010HC | 9kHz~2GHz信号发生器主机 |
| APSIN4010HC | 9kHz~4GHz信号发生器主机 |
| APSIN6010HC | 9kHz~6.1GHz信号发生器主机 |
| Opt B3 | 内置可充电电池选件 |
| Opt PE3 | 机械衰减器选件，低端输出功率至-120dBm |
| Opt AVIO | 航空电子调制选件，VOR/ILS |
| Opt GPIB | GPIB接口选件 |
| Opt 1URM | 19" 1U高度上架机箱版本选件 |
| Opt REAR | 将输出移至后面板选件 |
| Opt OEM | OEM模块选件 |
