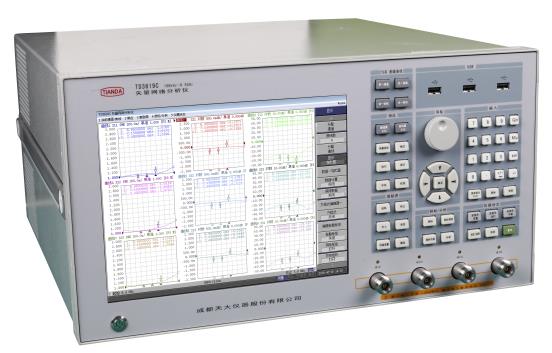

TD3619C/D 100kHz至8.5GHz 二/四端口矢量网络分析仪|天大仪器

频率范围100kHz至8.5GHz输出功率范围-55dBm至10dBm动态范围118dB (中频带宽10Hz)2或4端口TDR

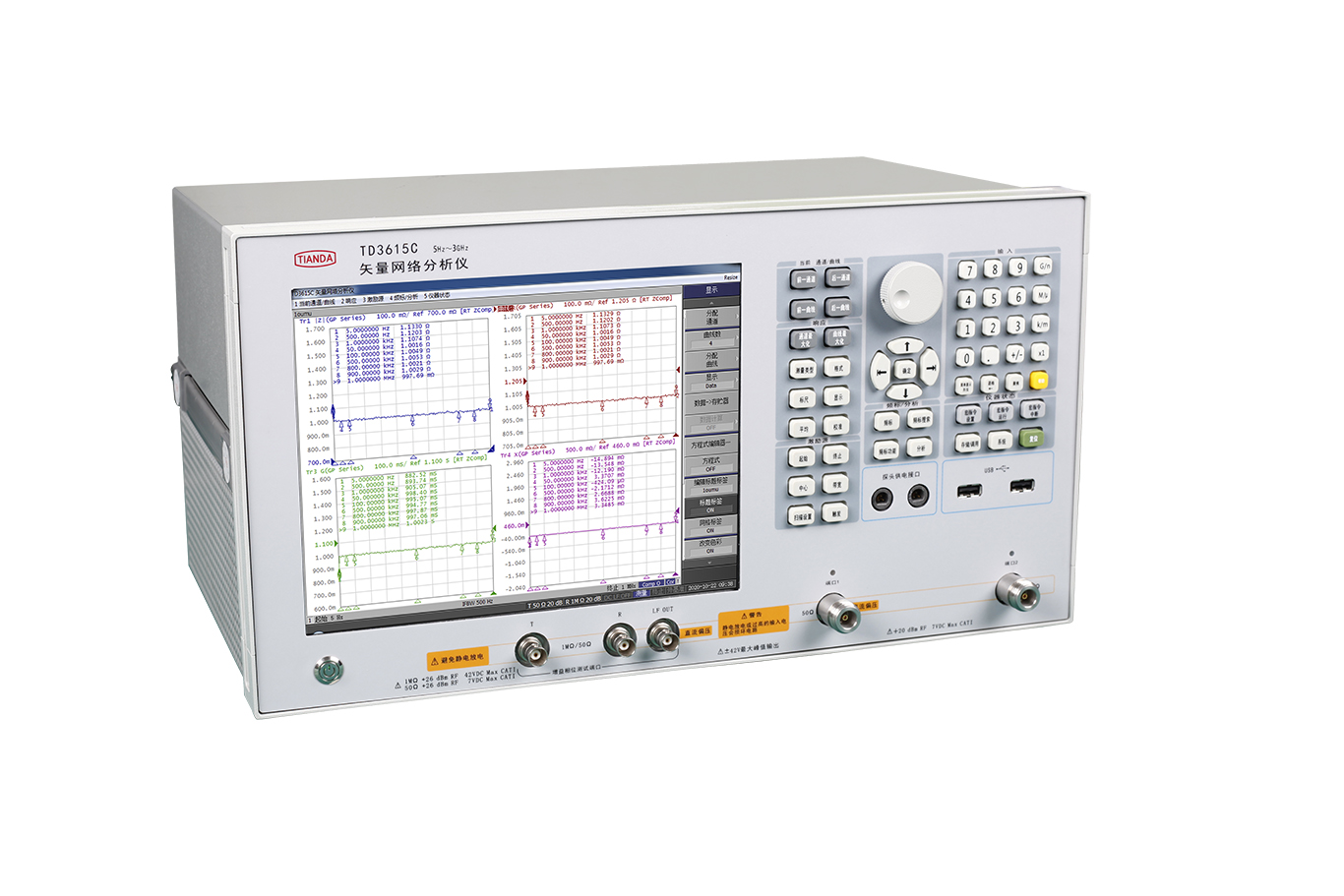

TD3615C 5Hz/100kHz至3GHz矢量网络分析仪|天大仪器

频率范围100kHz至3GHz/5Hz至3GHz（005选件）输出功率范围-45dBm至10dBm动态范围>120dB（IFBW:10Hz）2阻抗分析仪功能

TD3620C 300kHz至20GHz矢量网络分析仪|天大仪器 (在产)

频率范围300kHz至20GHz

输出功率范围-85dBm至10dBm

动态范围118dB (中频带宽10Hz)

2或4端口

TDR

参考价格：

厂家：天大仪器|成都天大仪器股份有限公司（收录4个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

TD3620C矢量网络分析仪是一款300 kHz～20GHz的高性能微波矢量网络分析仪。主要应用于移动通信、国防军工、雷达、航空航天、教育、科研、汽车、半导体和医疗等领域的微波器件及组件的研发与生产。可对多端口器件、放大器、混频器、滤波器、双工器、天线、同轴电缆、功分器、合路器、耦合器、环形器、隔离器等微波器件的S参数、传输特性、反射特性进行全方面测量。

TD3620C矢量网络分析仪可配置2 端口或 4 端口具有****的通用性, 内置 VBA 编程环境可实现高吞吐量和自定义 UI, 通过增强型时域分析TDR选件可以完整地表征高速串行互连。支持电子校准件，具有功率计校准、接收机校准、混频器校准、频偏模式、增强时域分析TDR等****功能。

■ 仪器使用界面：中文或英文，满足不同用户需求。

■ 2/4端口测试：可对多端口器件、平衡/不平衡器件进行测试，极大提高测试效率。

■ Windows 7操作界面:10.4英寸的TFT彩色液晶显示屏，触摸屏，显示清晰，操作简单快捷。

■ 100多个独立的测量通道：可在 100多种不同的激励条件下进行测量。

■ 具有存贮/调用功能，方便用户将测量结果保存在硬盘或U盘上。

■ 数据格式：对数、相位、群延迟、史密斯圆图、极坐标、线性、SWR、实部、虚部、扩展相位、正相位等。

■ 强大的分析功能

◆  夹具仿真器：可实现混合模式的S参数测量，网络去嵌入延伸校准面，端口的阻抗转换，匹配电路嵌入，4端口网络嵌入/去嵌入，差动/公共端口参数阻抗转换，差动匹配电路嵌入等。
◆  ****值测量：可以对放大器的谐波失真进行测量。
◆  极限测试：具有极限测试、波动极限测试、带宽极限测试等测试功能，方便用户进行产品合格、不合格判断，从而大大提高测试效率。
◆  频标：**多可同时显示9个频标。不同曲线上的频标可独立操作。
◆  频标搜索功能：Max值、Min值、峰值、频标自动跟踪、带宽搜索、凹峰搜索等。

■ 独特的校准方式

◆  多达全4端口SOLT校准：提供4个测试端口的SOLT校准。
◆  增强型响应校准：可以消除方向性、串扰、源匹配、反射跟踪、传输跟踪误差，提高测量精度。
◆  端口扩展：在某些场合下，用户不能在测试端面进行校准，端口扩展**可以满足用户补偿测试端面与被测件之间的相移或延迟，提高测试精度。
◆  TRL校准：为非同轴器件提供******的测量。
◆  功率计校准: 具有利用功率计对功率电平输出进行校准的功能。
◆  接收机校准: 具有在****值测量中校准单个接收机增益的功能。
◆  支持电子校准件Ecal：校准速度更快且降低了校准的复杂性，减少了操作者的出错机会，降低了对连接器的磨损。

■ 多种通信接口: 具有USB、LAN、I/O接口、外部VGA显示接口、GPIB接口。

■ 易于组成自动化测试系统

◆ 开放的Windows 7操作系统，可以用宏指令进行VBA编程。6个USB接口，标准的LAN接口和GPIB接口。
◆ GPIB、LAN接口、I/O接口，方便用户组成自动测试系统。
◆ LAN接口，方便用户连接局域网，无线网卡，从而方便用户进行远程数据传输。

频率范围:	300kHz～20GHz
频率分辨率:	1Hz
频率****度:	±7ppm（5～40℃）
输出电平范围:	300kHz～1MHz -85dBm～8dBm
	1MHz～6GHz -85dBm～10dBm
	6GHz～8GHz -85dBm～9dBm
	8GHz～10.5GHz -85dBm～7dBm
	10.5GHz～15GHz -85dBm～3dBm
	15GHz～20GHz -85dBm～0dBm
电平分辨率:	0.05dB
电平****度:	±0.65dB（at –5 dBm, 50 MHz ****值）（步进扫描方式）
	300kHz～1MHz ＋2.0dB，-6dB
	1MHz～5MHz ±2.0dB
	5MHz～8.5GHz ±1.0dB
	8.5GHz～20GHz ±2.5dB
电平线性:	±0.75dB
谐波:	300kHz～1GHz <-12dBc(在Max输出功率典型值)
	1GHz～20GHz <-15dBc(在Max输出功率典型值)
非谐波:	<-30dBc(+5dBm典型值)
Max输入电平:	+10dBm
输入损坏电平:	+26dBm±35VDC(典型值)
系统阻抗:	50Ω
测试端口接头:	3.5mm，阳头， 2或4端口
系统动态范围:	1MHz ～8.5GHz 118dB (中频带宽10Hz)
	8.5GHz～15GHz 100dB (中频带宽10Hz)
	15GHz～20GHz 95dB (中频带宽10Hz)
方向性:	300kHz～500MHz 42dB
	500MHz～2GHz 42dB
	2GHz～6GHz 38dB
	6GHz～20GHz 36dB
中频带宽:	10Hz～1.5MHz
测量速度:	3ms(中频带宽500kHz 201扫描点)
扫描点:	2～20001
电源:	AC：100V～240V /50～60Hz；Max功率：300VA
仪器尺寸:	490×427×234mm (宽×深×高)
包装后尺寸:	663×590×386mm(宽×深×高)
重量:	约20kg
包装后约重:	约23.0kg

选件：2K5

300kHz～20GHz 2端口

选件：4K5

300kHz～20GHz 4端口

选件：TDR

TDR功能软件

选件：1E20J

3.5mm(m)型50Ω校准件（开路器, 短路器，负载，转接头）

选件：1E20K

3.5mm(f)型50Ω校准件（开路器, 短路器，负载，转接头）
