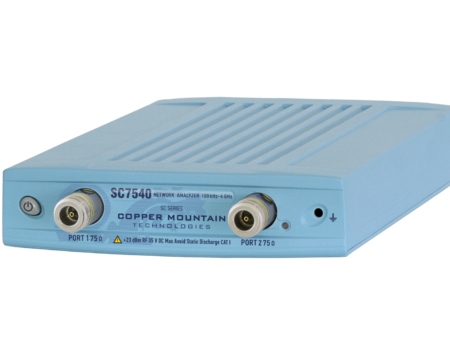

频率范围：100 kHz - 4 GHz宽输出功率范围：-50 dBm 至 +10 dBm动态范围：133 dB（10 Hz IF带宽）典型值每点测量时间：24 µs每点，最小典型值逻辑通道：最多16个逻辑通道，每个通道最多16个迹线自动化编程：支持Python, LabVIEW, MATLAB, .NET等语言阻抗：75 Ohm时间域和门控转换：已包括频率偏移模式：包括矢量混频器校准测量测量点数：最多200,001个测量点校准方法：多种精密校准方法和自动校准

NA7635B 100kHz至3GHz 75欧姆两端口矢量网络分析仪|德力仪器|天津德力仪器设备有限公司

● 12.1 英寸 1280*800TFT 触摸屏； ● 频率范围：100kHz~3GHz； ● 端口阻抗：75Ω； ● 动态范围：＞ 125dB； ● 迹线噪声：＜ 0.005dBrms (IFBW=3kHz)； ● 测量速度：80usec/ 点； ● 强大的分析与误差修正校准功能； ● 通过 USB、LAN 和 GPIB 接口进行系统互联。厂家：德力仪器|天津德力仪器设备有限公司产地：中国天津

同厂商产品

TD3615C 5Hz/100kHz至3GHz矢量网络分析仪|天大仪器

频率范围100kHz至3GHz/5Hz至3GHz（005选件）输出功率范围-45dBm至10dBm动态范围>120dB（IFBW:10Hz）2阻抗分析仪功能

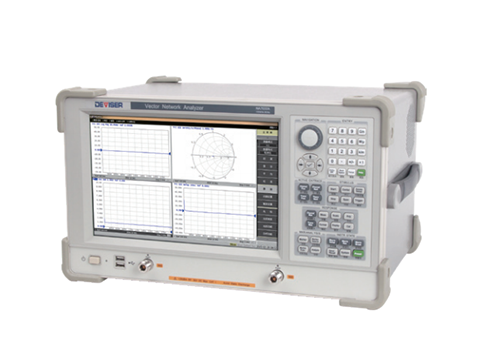

TD3618C/D 300kHz至3GHz矢量网络分析仪（50欧姆/75欧姆可选）|天大仪器 (在产)

频率范围300kHz至3GHz

输出功率范围-45dBm至10dBm

动态范围110dB (中频带宽10Hz)

2端口

50欧姆/75欧姆可选

参考价格：

厂家：天大仪器|成都天大仪器股份有限公司（收录4个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

TD3618C 矢量网络分析仪由**新技术的高精度合成信号源、窄带接收机、高速嵌入式计算机和 Windows XP 操作系统组成。它具有测量精度高、测量速度快和测量适应能力强等特点，Windows XP 操作界面更具人性化,可适用于射频元件及设备的大批量生产和制造领域的测量应用，具有极高的性价比。

TD3618C 矢量网络分析仪具有强大的测量功能,主要应用于无线通信、广播电视、教育、科研等领域, 可对放大器、同轴电缆、功分器、合路器、天线、耦合器、滤波器、隔离器、分支分配器、晶体、声表等RF 器件 S 参数的幅频特性、反射特性、相位特牲、延迟特性等进行全方位测量. 例如能对 RF 器件的插入损耗、衰减、隔离、增益、频响、带内平坦度、相位、群延时、回波损耗、SWR、特性阻抗、3dB 带宽、带外抑制、阻带带宽、矩形系数等指标进行快速****测量。

■ 系统阻抗：50Ω 或 75Ω，75Ω 阻抗适合 CATV 用户使用。

■ 仪器使用界面：中文或英文，满足不同用户需求。

■ 双端口测试。可同时测试两端口器件的 4 个 S 参数（S11、S21、S12、S22 ），极大提高测试效率。

■ Windows XP 操作界面，10.4 英寸的 TFT 彩色液晶显示屏，触摸屏，显示清晰，操作简单快捷。

■ 4 个独立的测量通道，每个通道可独立设置源参数（如频率、功率等），满足用户对同一器件的不同条件下的测试。

■ 具有存贮/调用功能，方便用户将测量结果保存在硬盘或 U 盘上。

■ 可以用宏指令进行 VBA 编程，进行自动控制测试。

■ LAN 接口，方便用户组成自动测试系统，方便用户连接局域网，无线网卡，从而方便用户进行远程数据传输。

■ 数据格式：对数、相位、群延迟、史密斯圆图、极坐标、线性、SWR、实部、虚部、扩展相位、正相位等。

■ 多种扫描模式：线性扫描、对数扫描、分段扫描、功率扫描。

■ 触发方式：连续、单次、保持。

■ 强大的分析功能

◆  极限测试：具有极限测试、波动极限测试、带宽极限测试等测试功能，方便用户进行产品合格、不合格判断，从而大大提高测试效率。
◆  频标：**多可同时显示 9 个频标。不同曲线上的频标可独立操作。
◆  频标搜索功能：****值、**小值、峰值、频标自动跟踪、带宽搜索、凹峰搜索等。

■ 独特的校准方式

◆ 校准：可以消除方向性、串扰、源匹配、反射跟踪、传输跟踪误差，提高测量精度。
◆ 端口扩展：在某些场合下，用户不能在测试端面进行校准，端口扩展**可以满足用户补偿测试端面与被测件之间的相移或延迟，提高测试精度。

■ 众多外部接口:有 USB、LAN、RS232、键盘 PS/2 接口、鼠标 PS/2 接口、外部VGA 显示接口。

频率范围：	300kHz ～3GHz
频率****度：	±5ppm (23℃±5℃)
频率分辨率：	1Hz
输出电平：	-45 dBm～+10dBm
电平****度：	±0.8 dB (0dBm,50MHz)
电平分辨率：	0.05dB
电平线性：	±0.75 dB (-5dBm～+10dBm)
相位噪声：	-67dBc/Hz@10kHz
谐波及非谐波：	<-30dBc(0dBm)
中频带宽:	10Hz～30kHz
方向性：	44dB
动态范围：	110dB
测量分辨率：	0.01dB
****输入电平：	+10dBm
输入损坏电平：	+20dBm，±30VDC
相位分辨率：	0.01°
相位稳定度：	0.1°
对数刻度：	0.01dB/DIV~50dB/DIV
分辨率：	0.01dB
扫描时间：	25ms(201 点，中频带宽 30kHz)
显示器：	10.4 英寸彩色 TFT 液晶显示屏
测量方式：	双端口测量
测量通道：	4 通道
测量格式：	对数、线性、相位、群延时、驻波比、史密斯圆图、极坐标、实部、虚部、扩展相位、正相位等
扫描方式：	线性、点频、对数、功率
触发方式：	连续、单次、保持
输入输出接头：	N 型，阴头
通讯接口：	USB、LAN、RS232、GPIB、键盘接口、VGA 显示接口
电源：	AC 100V～240V/50～60Hz；****功率:300VA
重量：	约 15Kg
仪器尺寸：	426×395×225mm(宽 X 深 X 高)
工作环境温度：	5～40℃

选件号：250C	中文界面；双端口；50Ω 阻抗
选件号：275C	中文界面；双端口；75Ω 阻抗
选件号：250E	英文界面；双端口；50Ω 阻抗
选件号：275E	英文界面；双端口；75Ω 阻抗
选件号：1E10	GP-IB卡
选件号：1E4J	N-50J 型校准件（开路器，短路器，负载，转接头）
选件号：1E4K	N-50K 型校准件（开路器，短路器，负载，转接头）
选件号：1E5J	N-75J 型校准件（开路器，短路器，负载，转接头）
选件号：1E5K	N-75K 型校准件（开路器，短路器，负载，转接头）
选件号：1E6J	F-75J 型校准件（开路器，短路器，负载，转接头）
选件号：1E6K	F-75K 型校准件（开路器，短路器，负载，转接头）
选件号：1E7J	SMA-50J 型校准件（开路器，短路器，负载，转接头）
选件号：1E7K	SMA-50K 型校准件（开路器，短路器，负载，转接头）
