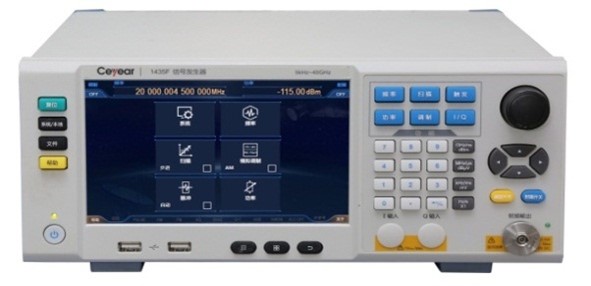

1435A/B/C/D/F 9kHz至3/6/12/20/40GHz模拟信号发生器|思仪 (在产)

频率范围

1435A:9kHz~3GHz

1435B:9kHz~6GHz

1435C:9kHz~12GHz

1435D:9kHz~20GHz

1435F:9kHz~40GHz

频率

N（内部谐波次数）

9kHz≤f＜250MHz

1/4

250MHz≤f≤375MHz

1/16

375MHz＜f≤750MHz

1/8

750MHz＜f≤1.5GHz

1/4

1.5GHz＜f≤3GHz

1/2

3GHz＜f≤6GHz

1

6GHz＜f≤12GHz

2

12GHz＜f≤24GHz

4

24GHz＜f≤40GHz

8

频率分辨率

0.001Hz

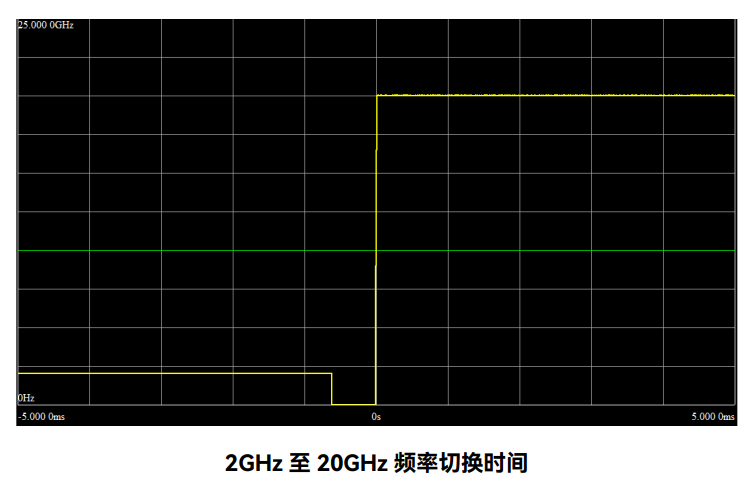

频率切换时间

≤1ms（典型值2）

时基老化率（典型值）

标配：               ±5×10-7/年(连续通电30天后)

高稳时基选件H10：   ±5×10-8/年(连续通电30天后)

±5×10-10/天(连续通电30天后)

参考输出

频率

10MHz

功率

>+4dBm，至50Ω负载

参考输入

频率

1MHz～50MHz，步进1Hz

功率

0dBm～+7dBm，阻抗50Ω

扫描特性

扫描模式

步进扫描  列表扫描

扫描驻留时间

100μs～100s

功率特性

最小功率

标配

选件H01

-15dBm（可设置-20dBm）

-110dBm（可设置-135dBm）

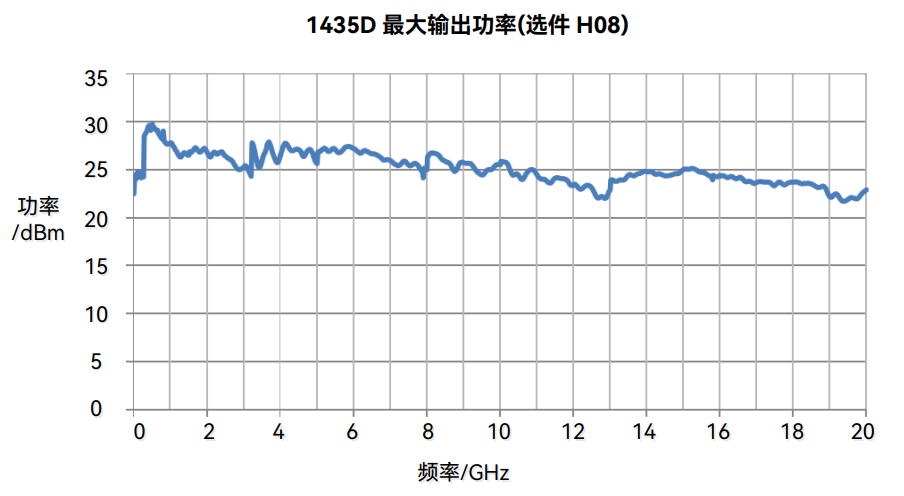

最大功率3

（25±10°C）

频率范围

标配

大功率输出选件H08

1435A/B

9kHz≤f≤3GHz

18dBm

22dBm

3GHz＜f≤5GHz

16dBm

20dBm

5GHz＜f≤6GHz

15dBm

18dBm

1435C/D

9kHz≤f≤3GHz

16dBm

21dBm

3GHz＜f≤20GHz

15dBm

20dBm

1435F

9kHz≤f≤3GHz

14dBm

20dBm

3GHz＜f≤17GHz

13dBm

17dBm

17GHz＜f≤40GHz

11dBm

15dBm

功率准确度

（25±10°C）

标配

频率       功率（dBm）

10～最大功率

-10～10

-15～-10

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±1.5dB

2GHz＜f≤20GHz

±0.9dB

±0.7dB

±1.5dB

20GHz＜f≤40GHz

±0.9dB

±0.8dB

±1.8dB

H01程控步进衰减器选件

频率       功率（dBm）

10～最大功率

-10～10

-70～-10

-90～-70

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.4dB

2GHz＜f≤20GHz

±0.9dB

±0.7dB

±0.7dB

±1.6dB

20GHz＜f≤40GHz

±0.9dB

±0.8dB

±1.1dB

±2.0dB

功率分辨率

0.01dB

输出阻抗

50Ω（额定值4）

源驻波比VSWR（内稳幅）（典型值）

9kHz≤f≤3GHz

＜1.7

3GHz＜f≤13GHz

＜1.6

13GHz＜f≤20GHz

＜1.8

20GHz＜f≤40GHz

＜1.6

最大反向功率

0.5W（0V DC）（额定值）

频谱纯度5

谐波（在+10dBm处）

9kHz≤f≤10MHz

＜-23dBc

10MHz＜f≤2GHz

＜-30dBc

2GHz＜f≤6GHz

（1435B）

＜-30dBc

2GHz＜f≤20GHz

＜-55dBc

20GHz＜f≤40GHz

＜-50dBc（典型值）

分谐波（在+10dBm处）

9kHz≤f≤6GHz

无

6GHz＜f≤12GHz

＜-60dBc

12GHz＜f≤24GHz

＜-55dBc

24GHz＜f≤40GHz

＜-50dBc

非谐波（在0dBm处，10kHz频偏以远）

频率

标配

低相位噪声选件

9kHz≤f＜250MHz

＜-54dBc

＜-58dBc

250MHz≤f≤3GHz

＜-62dBc

＜-77dBc

3GHz＜f≤6GHz

＜-56dBc

＜-71dBc

6GHz＜f≤12GHz

＜-50dBc

＜-65dBc

12GHz＜f≤24GHz

＜-44dBc

＜-59dBc

24GHz＜f≤40GHz

＜-38dBc

＜-53dBc

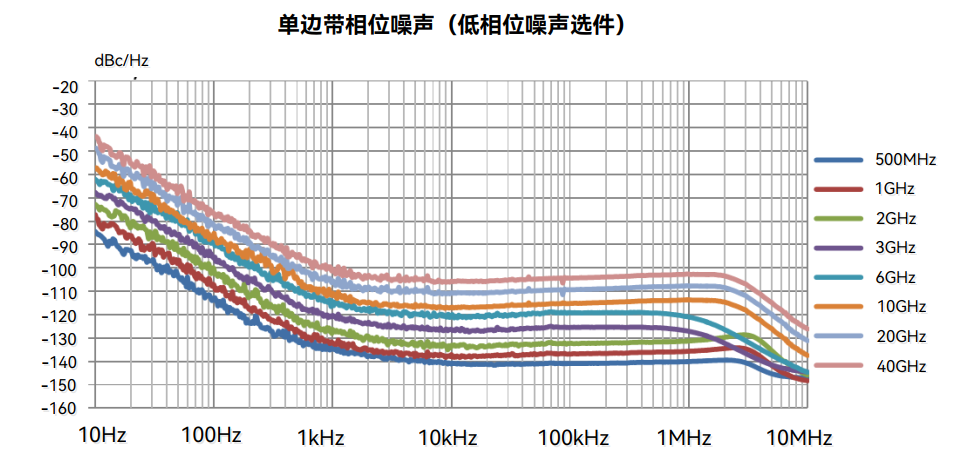

单边带相位噪声

（dBc/Hz，在+10dBm处）

标配

频率

100Hz

10kHz

100MHz

-83

-115

250MHz

-93

-127

500MHz

-89

-121

1GHz

-83

-115

2GHz

-77

-109

3GHz

-74

-105

4GHz

-71

-103

6GHz

-68

-99

10GHz

-63

-95

20GHz

-57

-89

40GHz

-51

-83

低相位噪声选件

频率

100Hz

1kHz

10kHz

100kHz

100MHz

-83

-112

-131

-131

250MHz

-93

-123

-139

-139

500MHz

-89

-119

-135

-135

1GHz

-83

-113

-132

-132

2GHz

-77

-107

-126

-126

3GHz

-74

-104

-121

-121

4GHz

-71

-101

-120

-120

6GHz

-68

-98

-115

-115

10GHz

-63

-93

-113

-113

20GHz

-57

-87

-107

-107

40GHz

-51

-81

-101

-101

调制特性

频率调制6

（选件H02）

最大频偏：N×16MHz（N为基波谐波次数）

准确度（1kHz调制率，频偏N×500kHz）：±（2％×设置频偏+20Hz）

调制率（3dB带宽，频偏N×500kHz）：DC-7MHz

失真（1kHz速率，频偏N×500kHz）：<0.4%

相位调制6

（选件H02）

最大相偏：N×16rad（N为基波谐波次数）

准确度（1kHz调制率，相偏N×8rad）：±（2％×设置相偏+0.01rad）

调制率（3dB带宽，相偏N×8rad）：DC-1MHz

失真（1kHz调制率，相偏N×8rad）：＜0.4%

幅度调制6

（选件H02）

最大深度：＞90％

准确度（1kHz调制率，30%调制深度）：±（4％×设置深度+1%）

调制率（3dB带宽，30%调制深度，频率测试点：1GHz、5GHz、20GHz、40GHz）：DC～100kHz

失真（1kHz调制率，线性方式，总谐波失真，30％调制深度）：＜2％；

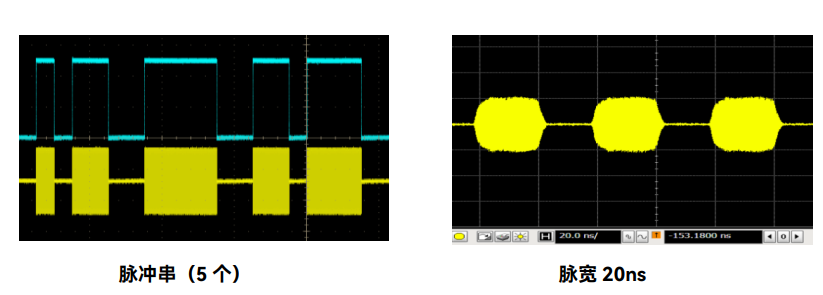

脉冲调制7

（选件H03）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

100ns

窄脉冲调制7

（选件H04）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

20ns

内部模拟调制信号发生器（需配选件H02）

提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号

波形：正弦波，方波，三角波，锯齿波

频率范围：正弦波0.1Hz～10MHz

方波，三角波，锯齿波0.1Hz～1MHz

频率分辨率：0.1Hz

低频输出：幅度0～5Vpeak（额定值），至50Ω负载

内部脉冲发生器

(需配选件H03或H04)

脉冲宽度：100ns～（42s-10ns）（选件H03，额定值）

          20ns～（42s-10ns）（选件H04，额定值）

脉冲周期：120ns～42s （选件H03，额定值）

40ns～42s （选件H04，额定值）

分辨率：10ns

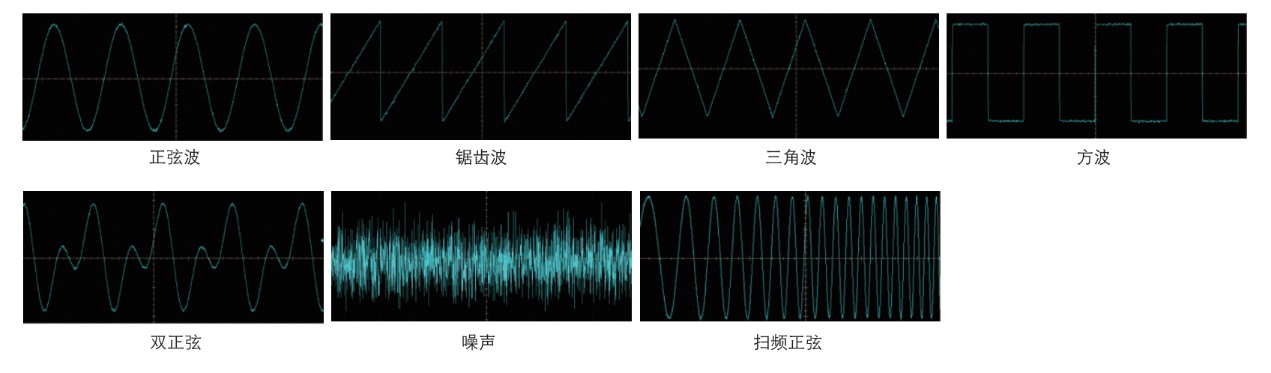

多功能函数发生器(选件H05)

多功能发生器由7个波形发生器组成,通过使用AM、FM/ΦM和低频输出中的复合调制特性,可分别对发生器进行设置或是同时设置 5 个发生器

波形:

函数发生器1:正弦波、三角波、方波、锯齿波、脉冲

函数发生器2:正弦波、三角波、方波、锯齿波、脉冲

双函数发生器:音频2的正弦波、三角波、方波、锯齿波、脉冲相位偏置和幅度比，相对于音频1

扫描函数发生器:正弦波、三角波、方波、锯齿波

噪声发生器1:均匀、高斯

噪声发生器2:均匀、高斯

直流:仅限LF输出

频率参数:

正弦波:0.1Hz至10MHz

三角波、方波、锯齿波、脉冲:0.1Hz至1MHz

分辨率:0.1Hz

一般特性

射频输出端口

1435A/B/C：N型（阴），阻抗50Ω

1435D：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω

1435F：2.4mm（阳），阻抗50Ω

最大外形尺寸

（宽×高×深）

330mm×147mm×397mm（不包括把手）

420mm×147mm×445mm（包括把手）

重量

＜12千克（型号、选件配置不同，重量不同）

电源

100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应）

功耗

小于300W

温度范围

工作温度：0℃～+50℃；存储温度：-40℃～+70℃
