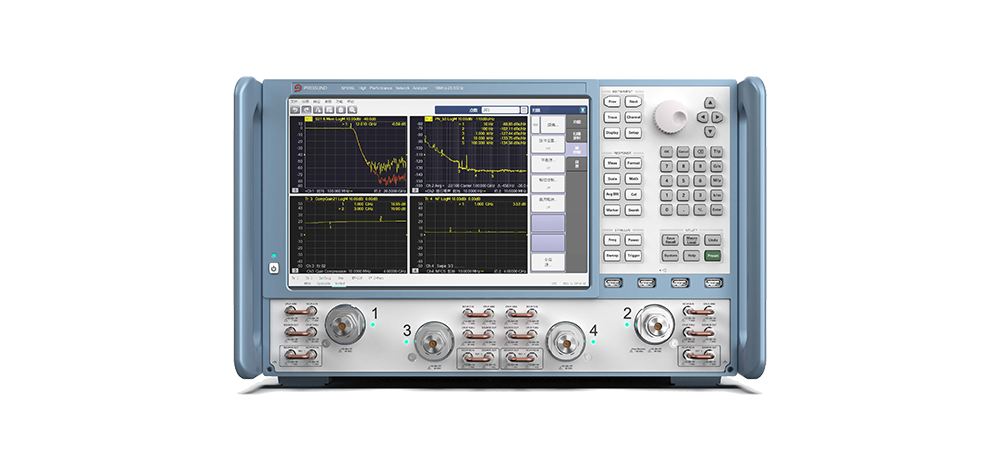

SP867P 900Hz至67GHz矢量网络分析仪|普尚 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Prosund SP800P微波网络分析仪可以在微波频率上提供高性能射频指标和高精度S参数测量，最高频率可到50 GHz，提供二或四个测试端口可选择。用户界面是基于Windows的12.1寸WXGA多点触控显示屏，配合简洁直观的用户界面实现快速高效的微波元器件分析，是测试微波放大器、混频器和变频器等器件最理想的网络分析仪。
主要特性：
900 MHz ~67(70) GHz宽频带同轴测试范围(通过频率扩展设备可扩频至1.5THz)
具有2或4端口,并可通过多端口扩展设备进行端口扩展
中频带宽高达30MHz
超快测量速度:3.6-23us/点- 142dB大动态范围
温度稳定度低于0.03dB/°℃-高激励源输出功率,最大22dBm
丰富的软件功能:脉冲S参数测量、标量/矢量混频器/变频器测量、增益压缩测量、噪声系数测量、频谱测量等20多种功能
典型应用：
-无源器件(如滤波器、电缆、天线等)特性表征
-有源器件(如放大器、混频器/变频器等)特性表征-材料测试
-半导体芯片测试-信号完整性测试
-单台仪器可替代整套机架安装式测试系统
SP867P主要技术指标：
| 频率范围 | 900 Hz ~ 67 GHz |
| 频率分辨率 | 1Hz |
| 频率准确度 | ±25ppb |
| 最大系统动态范围（典型值） | 139 dB (10 Hz IFBW） |
| 最大功率电平（典型值） | 20 dBm |
| 功率分辨率 | 0.01dB |
| 幅度迹线噪声（典型值） | 0.0004 dB r.m.s. (1 KHz IFBW） |
| 相位迹线噪声（典型值） | 0.001° r.m.s. (1 KHz IFBW） |
| 温度稳定度 | 0.01dB/℃ |
| 扫描速度 | 260ms（IFBW=1KHz,201点,未校准） |
| IF带宽范围 | 1Hz~30MHz |
| 测试接口 | 2/4个端口，2.4mm阳性连接器，50Ω（标称值） |
| 外设接口 | USB接口，LAN接口，HDMI接口，VGA接口，GPIB接口 |
| 外形尺寸（宽*高*深，含把手、底脚和垫脚） | 460mm*279mm*583mm |
| 最大功耗 | 450W |
