SP206V(9KHz~6GHz)
频率范围:9KHz~6GHz
输出功率:-144dBm~+30dBm
相位噪声(1GHz载波):-147dBc/Hz(10KHz频偏)
频率切换速度:≤190 us
窄脉冲宽度:20 ns
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

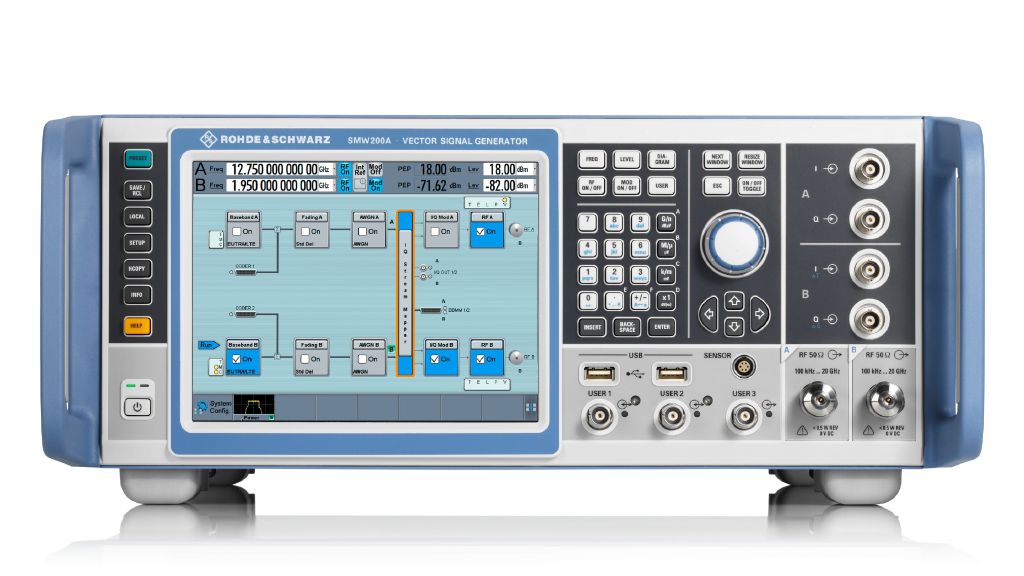

适用于广播电视、导航、蜂窝和无线应用的多标准平台全软件选件定义的矢量信号发生器，具备 5" 触摸屏先进的射频信号生成概念，频率范围介于 4 kHz 至 3/6/7.125 GHz输出功率高达 +25 dBm调制带宽高达 240 MHz
频率范围9kHz至3/6GHz最大输出功率22dBm@3GHz内部调制带宽200MHz功率动态范围150dB单边带相位噪声（1GHz载波@10kHz频偏）-136dBc/Hz脉冲调制最小脉宽20ns
频率范围100kHz至4/6/12/20/40GHz高达400MHz射频信号调制带宽：使用以 500 MHz 采样率运行的双任意波形发生器来生成 I/Q 信号。该发生器内置了对常见矢量调制方案的支持，并为将加性高斯白噪声 (AWGN) 受控注入到信号路径中提供了直接支持调制信号的出色信号纯度：相位噪声（-145dBc/Hz@1GHz，20kHz偏移）、低杂散和出色的谐波表现出色的 EVM 和 ACPR 性能支持4096QAM高阶调制完整的内置模拟调制，如 AM、FM、PM、脉冲超窄脉冲串 (< 5 ns)、线性和非线性脉冲频率啁啾内置数字调制方案，如 FSK、PSK、ASK、QAMAWGN加性高斯白噪声信号输出超快跳频和扫频能力（更新频率、功率和相位的速度在200ns以下）强大的触发系统，包括多个标记和输入触发器用于外部信号操控的高速操控端口（FCP）（并行 BCD 接口）安全性：外部 microSD 可用灵活性：APVSG GUI 支持来自不同供应商的数据格式。 内部RAM可存储512MS（每个I/Q 样本32位）的 IQ 数据。 APVSG内部AWG可以在用户触发时播放 RAM 的选定部分
- «
- 1
- »
同厂商产品

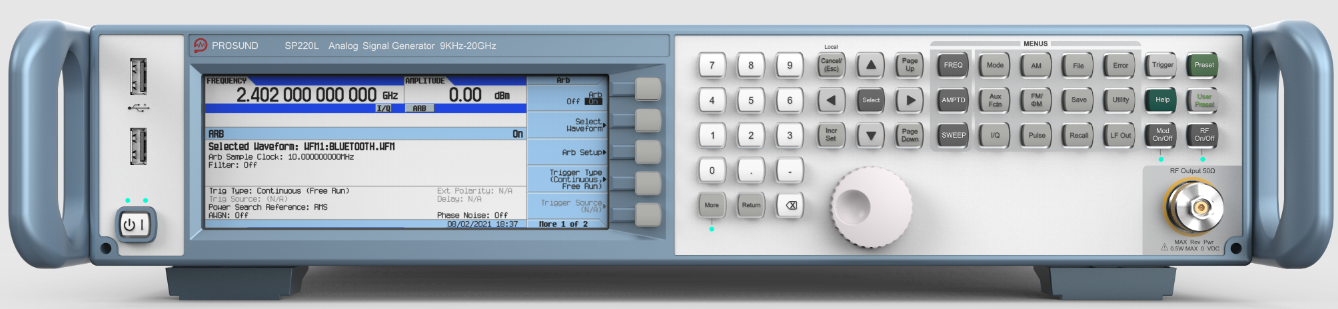

SP220L(9KHz~20GHz)频率范围:9KHz~20GHz输出功率:-135dBm~+30dBm相位噪声(1GHz载波):-122dBc/Hz(20KHz频偏)频率切换速度:≤190 us窄脉冲宽度:20 ns

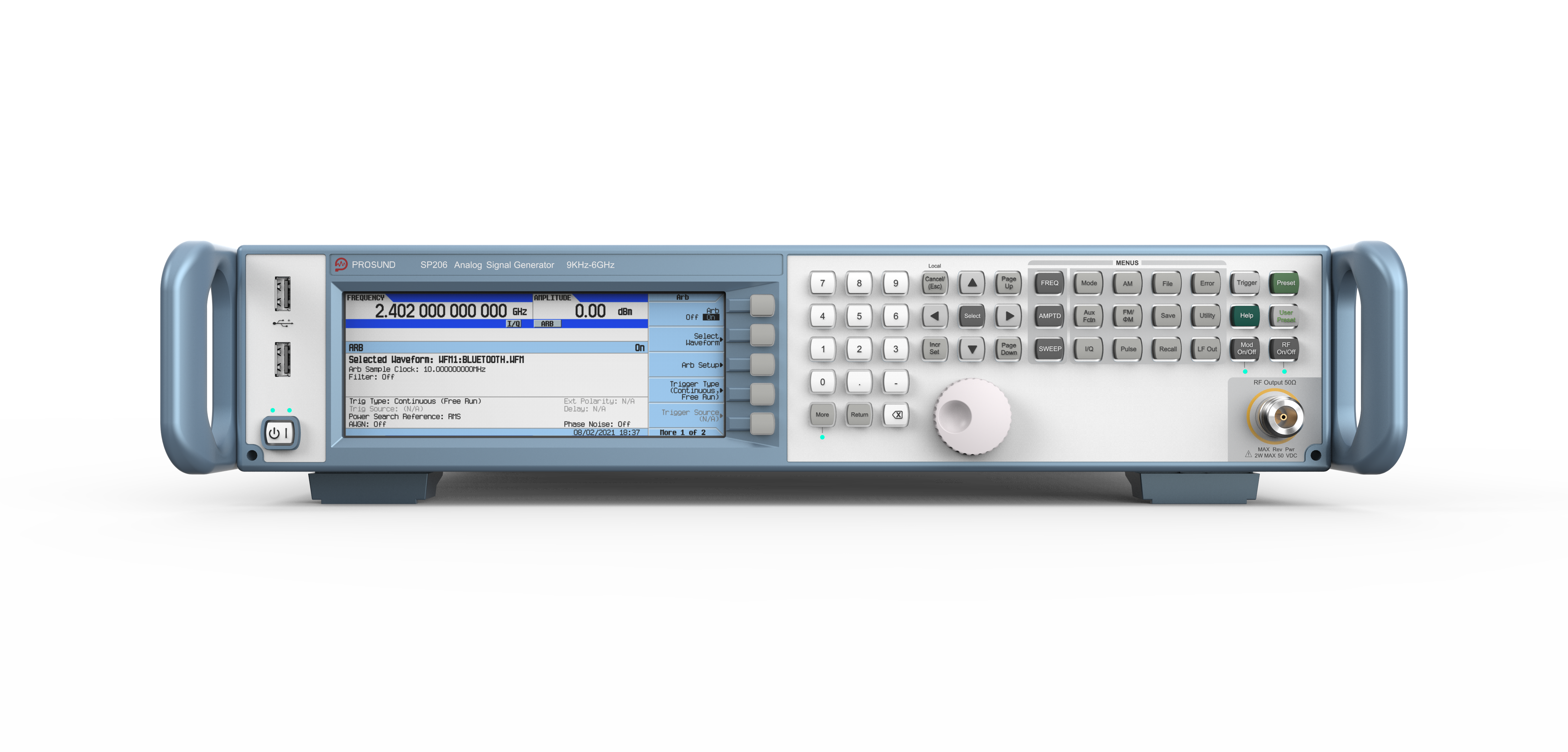

SP206(9KHz~6GHz)频率范围:9KHz~6GHz输出功率:-144dBm~+30dBm相位噪声(1GHz载波):-147dBc/Hz(10KHz频偏)频率切换速度:≤190 us窄脉冲宽度:20 ns
SP220(9KHz~20GHz)频率范围:9KHz~20GHz输出功率:-135dBm~+30dBm相位噪声(1GHz载波):-147dBc/Hz(10KHz频偏)频率切换速度:≤190 us窄脉冲宽度:20 ns
- «
- 1
- »
SP206V 9KHz至6GHz 矢量信号发生器|普尚 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Prosund SP200V系列矢量信号发生器支持9KHz到6GHz的频率范围，在五个关键参数上具有无与伦比的性能：相位噪声和频谱纯度、带宽、EVM、ACPR以及输出功率。卓越的硬件性能可以提升您的器件和设计性能；出色的输出功率，可以驱动功率放大器的表征非线性特性。 SP200V系列配合实时信号应用软件，可根据最新的标准进行接收机测试，定义信号参数并将参数传输到仪器，在信号生成过程中进行闭环或交互式控制。该系列发生器可以生成您需要的各种信号一一从简单到复杂、从纯净到受损信号，以便对您的设计进行极限甚至超出极限的测试。带精确频率参考（PFR）选件可显著提升近端和远端的相位噪声性能。
高性能：
通过卓越的增强低相位噪声（UNY选件）和-96dBc (1 GHz) 杂散性能，在6GHz的频率上满足测试系统的需求，提高接收灵敏度，以测试雷达接收机的灵敏度、表征A DC或混频器信噪比和查找接收机带外抑制能力等。 领先的+26 dBm输出功率和-73 dBc ACPR (W-CDMA Bandl，64 DPCH)可以产生较少的失真，最大程度地降低干扰，能为您驱动功率放大器和测试其非线性特性。 频率转换速率为190μs, 频率、功率和波形的同时切换速度为900μs最大程度的提高测试吞吐量。 利用唯一的、 均衡的160MHz射频带宽综合解决方案， 矢量信号发生器可以同时提供优千 0.4%的EVM、高达土 0.2 dB的平坦度以及出色的性能，可以测试和表征多载波功率放大器或宽带接收机及元器件的性能，帮助您与当前和新兴的标准保持同步。
多应用：
支持脉冲、脉冲串发生器和AM/FM/PM等通用测试应用，支持信号生成软件。信号生成软件（Signal Studio）包含以下功能或应用：W-CDMA/HSPA+，cdma2000/1xEV-DO，GSM/EDGE/Evo，LTE/LTE-Advanced FDD，LTE/LTE-Advanced TDD，数字视频，全球导航卫星系统(GNSS)，实时衰落等这些ARB和实时信号生成软件。以及V2X，Pre-5G，5G NR，Bluetooth，移动 WiMAX，WLAN 802.11a/b/g/j/p/n/ac，DFS 雷达侧面，物联网(IoT)，雷达测试LMR，脉冲建立，自定义调制，功率放大器测试，多音失真，无线广播等这些信号生成软件。
实时：
实时模式可用于定义接收机测试所需的非重复信号的参数，支持生成长时间、场景复杂的信号的图形界面可直接与仪器连接，在信号生成过程中进行参数传输和闭环/交互控制。
SP206V/SP206VL主要技术指标:
| 产品型号 | SP206V | SP206VL |
| 频率范围 | 9KHz~6GHz | 9KHz~6GHz |
电平精度 | ±0.3dB(6GHz,0dBm) | ±0.3dB(6GHz,0dBm) |
谐波(1GHz) | -35dBc | -35dBc |
非谐波(1GHz) | -96dBc | -72dBc |
次谐波（1.5GHZ） | -86dBc | -77dBc |
ACPR W-CDMA 64 DPC | -73dBc | -73dBc |
EVM 802.11ac | 0.40% | 0.40% |
矢量带宽 | 160MHz | 120MHz |
AM速率 | 直流至50KHz | 直流至50KHz |
FM偏差（最大值） | 20MHz | 50MHz |
PM相位偏差 （正常模式下的最大值） | 10弧度 | 25弧度 |
波形回放存储器 | 1024MSa | 512MSa |
