6951E 10Hz至26.5GHz PXI信号分析仪|思仪 (在产)

频率范围10Hz至26.5GHz

带宽40MHz

频谱分析、相邻信道功率测试、模拟解调、噪声系数测试等多种测量功能

参考价格：

厂家：思仪|中电科思仪科技股份有限公司（收录63个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

6951E信号分析仪频率范围覆盖10Hz～26.5GHz、带宽40MHz，具备频谱分析、相邻信道功率测试、模拟解调、噪声系数测试等多种测量功能。

6951E信号分析仪采用PXIe总线3U 4槽结构形式，体积小、重量轻，便于组建PXI/PXIe测试系统，具有很大的灵活性和可扩展性。该产品可广泛应用于通信导航等现场保障和半导体芯片测试等领域。

功能特点

丰富的测量功能模式-信道功率测试

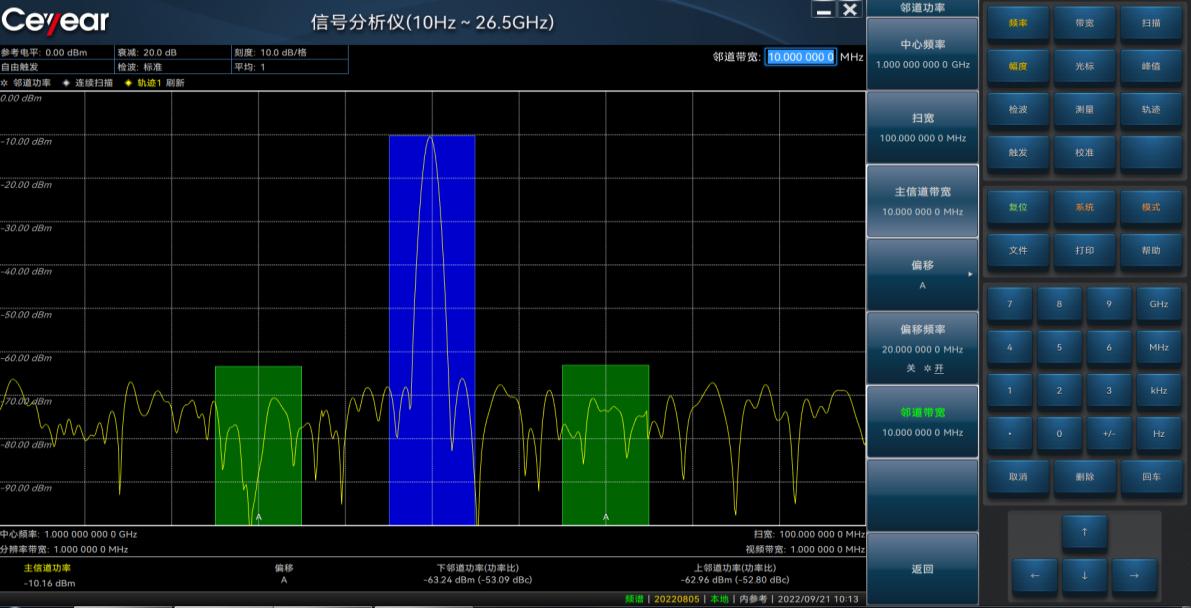

丰富的测量功能模式-相邻信道功率测试
丰富的测量功能模式-载噪比测试

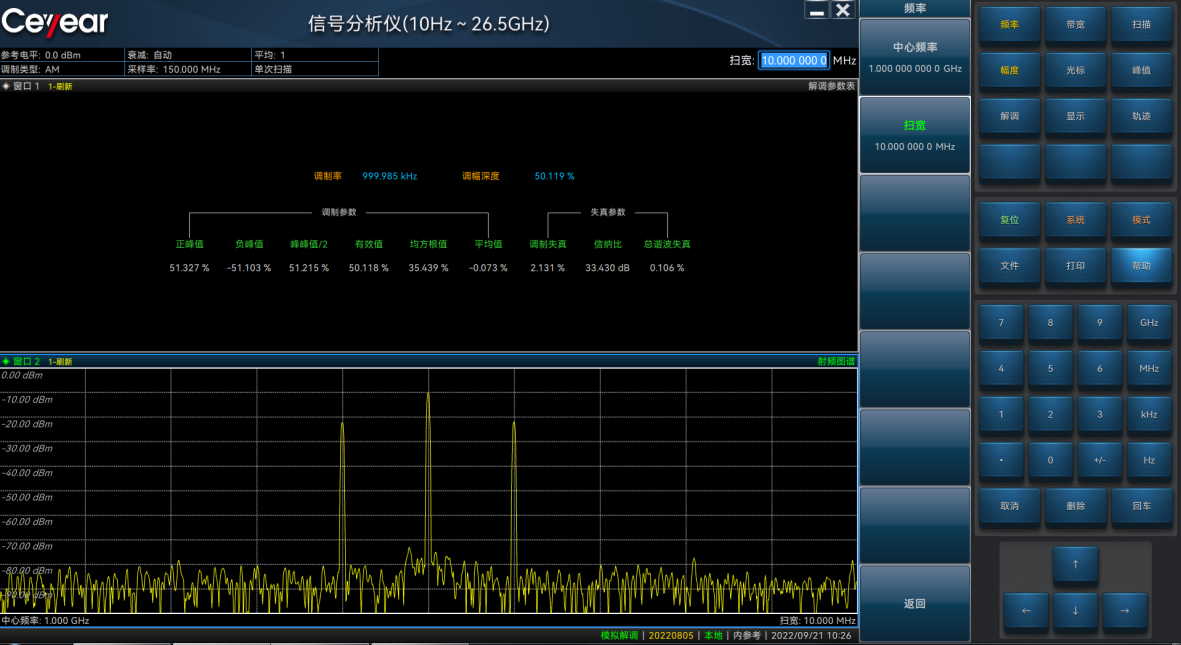

丰富的测量功能模式-模拟解调测试

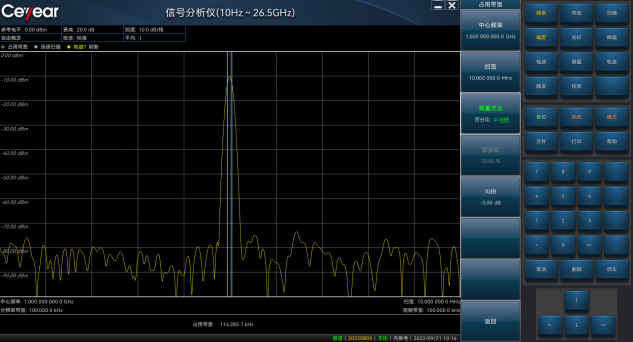

丰富的测量功能模式-占用带宽测试

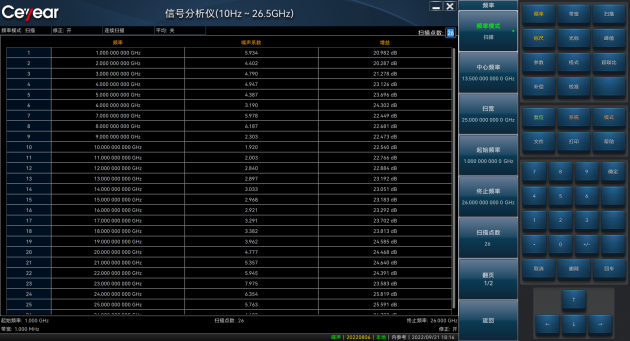

丰富的测量功能模式-噪声系数测试

关键词:

型号		6951E
频率范围	交流耦合	10MHz～26.5GHz
	直流耦合	10Hz～26.5GHz
频率基准	精度	±[（距离上一次调整的时间×老化率）+温度稳定度+校准精度]
	老化率	±5×10-7/年
	温度稳定度	±5×10-8（-40~+70℃）
频率读数精度（起始、终止、中心、游标）		±（游标频率×频率基准精度+2%×扫宽+10%×RBW+2Hz+0.5×水平分辨率）（水平分辨率=扫宽/（扫描点-1））
频率扫宽	范围	0Hz（零扫宽），10Hz至仪器最高频率
	分辨率	2Hz
	精度	±2%
扫描时间和触发	范围	1μs~6000s（零扫宽）
	精度	±2%（零扫宽）
	触发	自由运行、视频、外部
	触发时延	-150 ms ~500ms（零扫宽）
扫描点范围		1~40001
分辨率带宽		1Hz~3MHz、4、5、6、8MHz（1-3-10步进）
分析带宽		最大带宽≥40MHz
视频带宽		1Hz~3MHz、4、5、6、8MHz（1-3-10步进）
幅度范围		显示平均噪声电平（DANL）至+30dBm
输入衰减器范围		0~70dB，以10dB步进
最大安全输入电平		+30dBm（1W）
显示范围	对数标度	0.1~1dB/格，以0.1 dB步进
	线性标度	1~20dB/格，以1 dB步进（10个显示格）
	标度单位	10格
频率响应（10dB输入衰减）		频率范围	指标		典型值
		10MHz~2.6GHz	±0.90dB		±0.30dB
		2.6GHz~7.5GHz	±1.20dB		±0.60dB
		7.5GHz~9.5GHz	±1.30dB		±0.70dB
		9.5GHz~12.3GHz	±1.50dB		±0.75dB
		12.3GHz~15.7GHz	±1.80dB		±0.90dB
		15.7GHz~18GHz	±1.80dB		±1.00dB
		18GHz~23GHz	±2.20dB		±1.00dB
		23GHz~26.5GHz	±2.50dB		±1.20dB
输入衰减切换不确定度（相对于10dB）		±0.85dB
总体绝对幅度精度（10dB衰减，20~30℃，输入信号-10~-50dBm）		频率范围		指标		典型值
		10MHz~7.5GHz		±1.80dB		±0.80 dB
		7.5GHz~23GHz		±2.50dB		±1.20 dB
		23GHz~26.5GHz		±2.80dB		±1.50 dB
输入电压驻波比（≥10dB衰减）		频率范围		指标		典型值
		10MHz~3GHz		＜1.2		＜1.1
		3~7.5GHz		＜1.4		＜1.2
		7.5~13.6GHz		＜1.6		＜1.2
		13.6~24.2GHz		＜1.8		＜1.3
		24.2~26.5GHz		＜2.0		＜1.3
参考电平	范围	-170~+23dBm以0.01dB步进
	对数标度	707pV~3.16V
	线性标度	同对数（707pV~3.16V）
轨迹检波器		标准、峰值、采样、负峰值、对数功率平均、有效值平均和电压平均
显示平均噪声电平		频率范围		指标		典型值
		10MHz~2.6GHz		≤-160dBm/Hz		≤-163dBm/Hz
		2.6GHz~7.5GHz		≤-158dBm/Hz		≤-161dBm/Hz
		7.5GHz~9.5GHz		≤-158dBm/Hz		≤-161dBm/Hz
		9.5GHz~12.3GHz		≤-156dBm/Hz		≤-160dBm/Hz
		12.3GHz~15.7GHz		≤-150dBm/Hz		≤-156dBm/Hz
		15.7GHz~18GHz		≤-150dBm/Hz		≤-156dBm/Hz
		18GHz~23GHz		≤-150dBm/Hz		≤-155dBm/Hz
		23GHz~26.5GHz		≤-144dBm/Hz		≤-150dBm/Hz
相位噪声（CF=1GHz）		频偏		指标		典型值
		1kHz		-105dBc/Hz		≤-114dBc/Hz
		10kHz		-112dBc/Hz		≤-117dBc/Hz
		100kHz		-112dBc/Hz		≤-117dBc/Hz
结构形式		3U，4槽PXIe模块
外形尺寸		宽×高×深：（81.4±0.5）mm×（130.5±2.0）mm×（211.0±2.0）mm
重量		≤2.2kg
工作温度		0℃~+50℃
贮存温度		-40℃~+70℃
供电方式		PXIe机箱供电
功耗		≤65W
测试端口		射频输入：3.5mm（阴）
其他接口		10MHz参考输入/出：SMB（阳） 100MHz参考输出：SMB（阳）触发输入：SMB（阳）触发输出：SMB（阳）噪声源驱动：SMB（阳）辅助输出：SMB（阳）辅助输入：SMA（阴）其他预留接口：2个SMB（阳）

6951E 10Hz至26.5GHz PXI信号分析仪|思仪

下载页面：

6951E 信号分析仪-中电科思仪科技股份有限公司 (ceyear.com)

上海市徐汇区钦州北路1066号74栋2A05

021-63802485、63802487(FAX)

深圳市南山区高新技术产业园讯美科技大厦2栋906室

成都市金牛区花照壁西顺街399号西莀国际A座2707

电科思仪官方旗舰店铺 击进入官方店铺

官方直营正品保证正规发票点

主机型号

编号	名称	描述
6951E	信号分析仪

选件型号

编号	名称	描述
6951E-JL	计量服务选件	提供计量校准服务，提供计量报告
6951E-001	用户手册中文版
6951E-002	程控手册中文版
6951E-S01	载噪比测量选件
6951E-S02	模拟解调选件
6951E-S03	噪声系数测量选件	购买该选件需另外购买16603EB噪声源
6951E-EWT1	保修期以外延长保修1年	保修期以外延长保修1年
7011L	18槽PXIe机箱	购买该选件需另外购买7020D选件
7011D	8槽便携式PXIe机箱	购买该选件需另外购买7020D选件
7011A	4槽PXIe便携式一体机
7020D	PXIe零槽	购买该选件需另外购买7011L或7011D选件
PXIe-4318C-H	机箱	购买该选件需另外购买PXIe-3882选件
PXIe-3882	控制模块	购买该选件需另外购买PXIe-4318C-H选件

标配附件

编号	名称	描述	选配
03	软件光盘
02	产品合格证
01	产品快速使用指南
