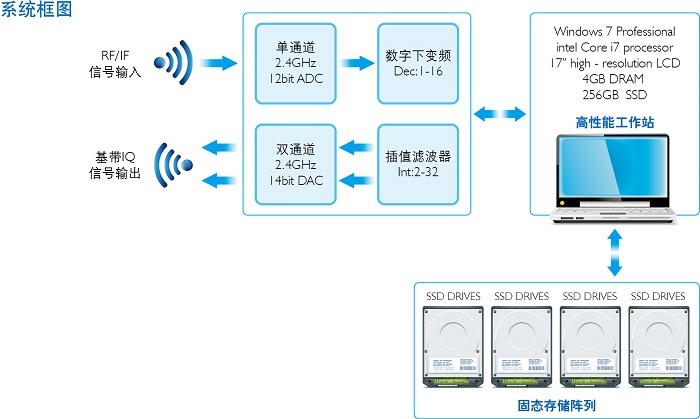

Sinolink公司IQS2400A-S1P1型超宽带信号记录回放仪，支持1GHz带宽信号的采集与回放，采样率高达2.4 GSPS，数据记录速度高达2.4GB/s。超宽带信号记录回放仪由高性能的ADC、FPGA、DAC和大容量固态FLASH或高性能磁盘阵列组成，广泛适用于军用、民用领域的雷达、通信、导航及电子战等多种环境下的信号高速采集记录回放任务。配合Sinolink公司 SFUC系列宽带上、下变频器可实现高达40GHz信号的采集记录和高保真回放。
应用:雷达/电子战/复杂电磁环境
IQS2400A-SIPI超宽带信号记录回放仪特点：

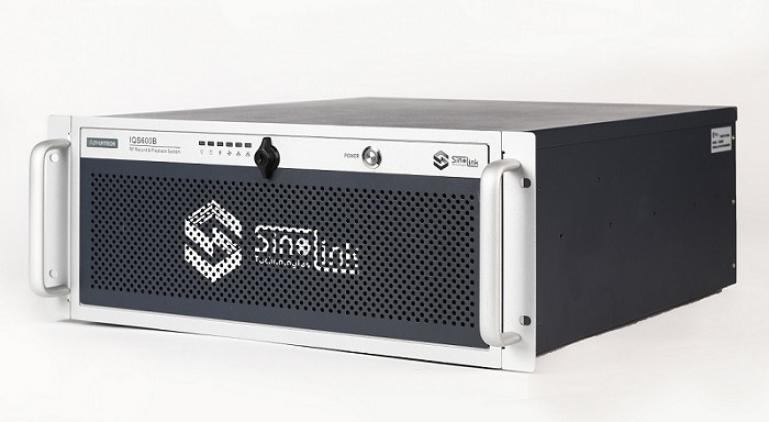

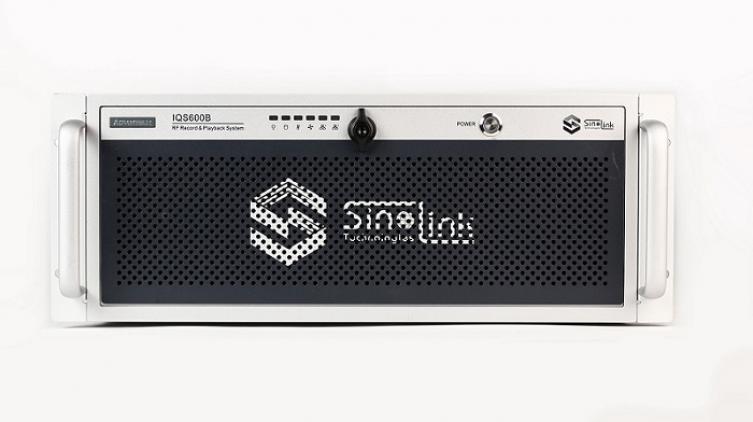

1.19寸标准4U机箱，可支持上架安装
2.单通道12-bit ADC，采样率高达2.4GSPS；
3.双通道14-bit DAC，采样率高达2.4GSPS；
4.实时持续记录速度高达2.4GB/s；
5.Windows 7®专业工作站与高性能的英特尔® CoreTM i7处理器
6.支持NTFS文件格式 最大支持32TB的存储能力
7.RAID级别支持0，1，5，6，10等多种模式
8.简洁方便的存储控制软件界面 9.尺寸：482mm×177mm×650mm（W×H×D）；
软件界面
SignalBoxManage软件具备信号采集和回放的控制、管理和状态显示功能，包括记录文件的管理，记录文件的大小、采集速度显示等功能；SignalOverView软件支持对大数据文件的快速浏览、分析和文件加工处理等功能，可方便用户从海量数据中定位感兴趣的数据段进行个性化的处理。

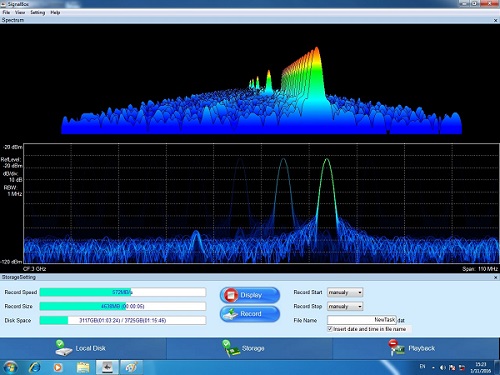

SignalBoxManager信号采集回放管理软件

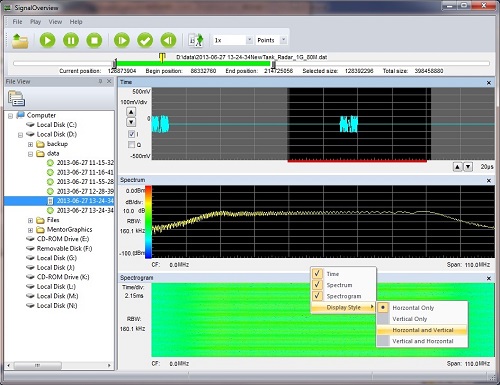

SignalOverView信号文件快速浏览软件
关键词:
中星联华
射频记录仪
射频信号记录
射频信号回放仪
IQ记录与分析
IQS2400A-SIPI 超宽带信号记录回放仪 | ||||||||
系统平台 | ||||||||
操作系统 | Windows 7 Ultimate | |||||||
处理器 | Intel i7 Processer | |||||||
操作系统硬盘 | 512GB high speed SSD | |||||||
内存 | 4Gbytes | |||||||
显示 | Built-in 17” high-resolution LCD 1280x1024 pixels | |||||||
内置固态存储阵列容量 | Up to 32TB | |||||||
文件类型 | NTFS file format | |||||||
网络接口 | 1 Gb Ethernet Port，可扩展10Gb Ethernet Port | |||||||
USB接口 | USB 2.0 x2, USB 3.0 x2 | |||||||
扩展视频接口 | DVI，HDMI | |||||||
信号采集 | ||||||||
输入接口 | Back panel female SMA connector | |||||||
输入类型 | AC-coupled | |||||||
量化位数 | 12-bit | |||||||
ADC采样频率 | Up to 2.4GSPS | |||||||
输入信号带宽 | Up to 1GHz | |||||||
数字抽取 | 1x, 2x, 4x, 8x or 16x | |||||||
输入量程 | Max. 5dBm | |||||||
输入阻抗 | 50Ω | |||||||
信号回放 | ||||||||
输出接口 | Back panel female SMA connector | |||||||
输出类型 | AC-coupled | |||||||
DAC数据位宽 | 16-bit | |||||||
DAC采样频率 | Up to 2.4GSPS | |||||||
输出信号带宽 | Up to 1GHz | |||||||
数字插值 | 2x, 4x, 8x ,16x or 32x | |||||||
输出量程 | Max. 1.0Vp-p | |||||||
输出阻抗 | 50Ω | |||||||
物理参数 | ||||||||
尺寸 | 482mm×177mm×650mm（L×W×D） | |||||||
净重 | 25kg | |||||||
操作温度 | 0℃ to + 40℃ | |||||||
存储温度 | -40℃ to +85℃ | |||||||
环境湿度 | 10% to 90% | |||||||
功率要求 | 220V AC, 50Hz, Max.300W | |||||||
存储选件记录时间对照表： | ||||||||
通道数 | 带宽 | 采样率 | 记录速率 | 记录时间 | 记录时间 | 记录时间 | ||
选件SSD8 | 选件SSD16 | 选件SSD32 | ||||||
1 | 1000MHz | 2400MSPS | 2400MB/s | 1小时 | 2小时 | 4小时 | ||
1 | 500MHz | 1200MSPS | 2400MB/s | 1小时 | 2小时 | 8小时 | ||
1 | 250MHz | 500MSPS | 1200MB/s | 2小时 | 4小时 | 16小时 | ||
1 | 125MHz | 250MSPS | 600MB/s | 4小时 | 8小时 | 32小时 | ||
1 | 62.5MHz | 125MSPS | 300MB/s | 8小时 | 16小时 | 64小时 | ||
1 | 31.25MHz | 62.5MSPS | 150MB/s | 16小时 | 32小时 | 8天 | ||
中星联华科技（北京）有限公司
网址：www.sinolink-technologies.com
地址：北京经济技术开发区荣华南路15号院中航技广场C座5层、14层
售前咨询：400-1818-879
电话：010-81028321
传真：010-81028322
邮箱：sales@sinolink-technologies.com
代理渠道：
1.中国大陆地区
北京东方中科集成科技股份有限公司
电话: 010-68715566
公司网站:https://www.dfzk.com
地址: 北京市海淀区阜成路67号银都大厦12层
--------------------------------------------------------------------------------------------------------------------------
2.台湾、东南亚地区
艾尔锜科技股份有限公司
电话：+886-2-7729 6766
传真： +886-2-7729 5766
地址：234新北市永和区福和路275号8楼
| 选件名称 | 说明 |
| IQS2400A-S1P1-BOX | 便携式记录回放仪平台，I7处理器，4GB内存，512GB固态硬盘 |
| IQS2400A-S1-S1200 | 采集选件，采样率1.2GSPS，量化位数12位 |
| IQS2400A-P1-P1200 | 回放选件，采样率1.2GSPS，量化位数14位 |
| IQS2400A-S1-S2400 | 采集选件，采样率2.4GSPS，量化位数12位* |
| IQS2400A-P1-S2400 | 回放选件，采样率2.4GSPS，量化位数14位 |
| IQS2400A –SSD8 | 固态存储选件，容量8TB |
| IQS2400A –SSD16 | 内部存储选件，容量16TB |
| IQS2400A –SSD32 | 内部存储选件，容量32TB |
| IQS2400A -10Gb | 双端口万兆网数据接口 |
| SignalBoxManage | 数据采集回放管理软件 |
| SignalOverView | 信号文件快速浏览软件 |
