1652A函数/任意波形发生器采样率2.5GSa/s，垂直分辨率14bits，最高输出频率500MHz（直流耦合模式），双通道，存储深度1G点/通道；1652B函数/任意波形发生器采样率5GSa/s（插值到10GSa/s），垂直分辨率16bits，最高输出频率4GHz，双通道、四通道可选，存储深度2G点/通道。可以实现常规函数波形产生、可编辑任意波形发生、环境信号模拟发生、I/Q矢量基带信号产生等，内置任意波形编辑软件功能，支持定时播放、外触发播放、循环播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步、多台仪器间的同步等。主要用于通信、导航等设备以及半导体芯片的测试与试验，亦可为相关电子设备的调试提供函数激励信号。

功能特点

主要特点
（1）宽带可编程信号输出：最高输出频率分别达到500MHz、4GHz
（2）丰富的函数波形生成：正弦、方波、脉冲、PWM、三角、锯齿、直流等
（3）同步Mark输出：每通道最多两个Mark输出，Mark输出的高、低电平分别可调
（4）优秀的输出抖动与过冲抑制
（5）优秀的宽带信号输出平坦度
（6）通道间输出同步
（7）多种播放方式：定时播放、外触发播放、循环播放、单次播放等多种播放方式
（8）单次播放次数可设：1～65530
（9）支持网口程控

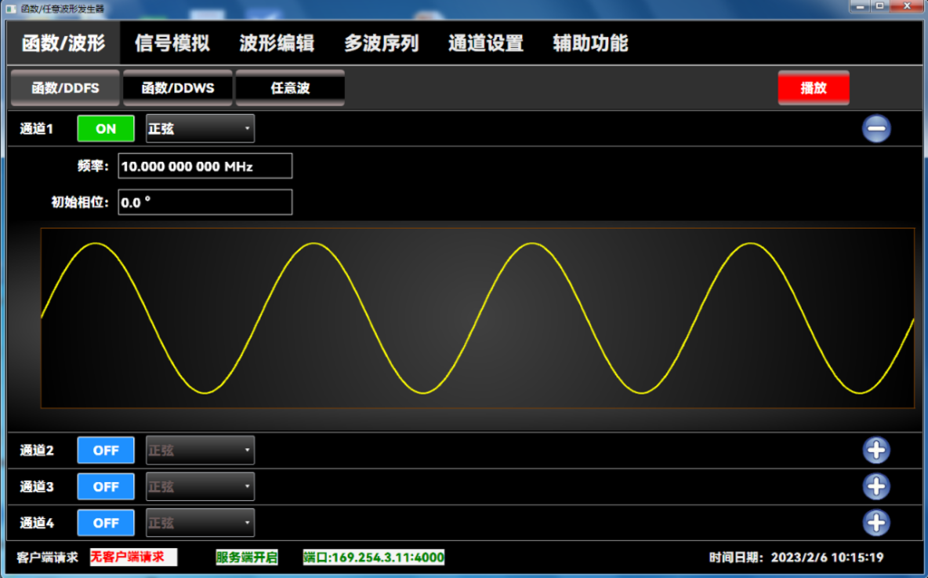

丰富的函数波形生成
支持DDFS与DDWS两种方式，DDFS方式与常规DDS函数发生器原理一致，DDWS采用逐点方式生成函数波形（任意波形播放方式），支持触发播放、上升/下降边沿独立可设等。
宽带任意波形生成
最多四通道同步任意波形发生，具备同步Mark输出、多种触发以及播放方式。

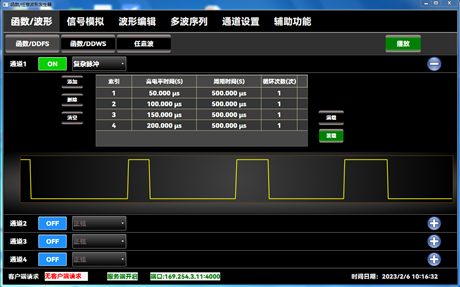

可编辑脉冲信号发生
支持用户自定义的非常规脉冲信号生成，最多可设置包含511个子脉冲，每个子脉冲的周期、高电平时间、重复次数可设。

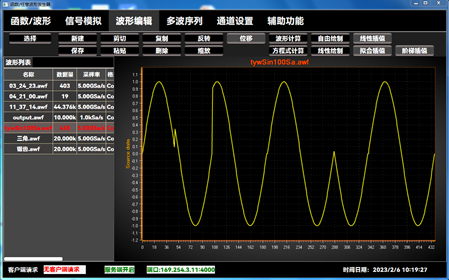

内置波形编辑软件
提供波形编辑功能，支持任意波形曲线绘制。

关键词:

技术规范

			1652A		1652B
常规特性		通道数量	2		2（标配）；4（需1652B -H02选件）
		输出模式	DC耦合输出		DC耦合输出，AC耦合输出
		带宽	DC～500MHz		DC～2GHz（DC耦合输出模式）， 10MHz～4GHz（AC耦合输出模式）
		采样率	2.5GSa/s		5.0GSa/s(插值到10GSa/s)
		垂直分辨率	14bits		16bits
		Mark输出数量	1个Mark/通道		2个Mark/通道（Mark复用16bits波形中的低两位）
		函数波形（DDFS）	正弦、方波、脉冲、三角、锯齿、噪声、直流
		函数波形（DDWS）	正弦、方波、脉冲、指数增、指数减、sinc、高斯、半正矢、噪声、直流
		任意波形文件	自定义波形
频率特性		正弦波	1μHz～500MHz		0.142mHz～2GHz
		方波	1μHz～120MHz		0.142mHz～240MHz
		脉冲波	1μHz～120MHz		0.142mHz～240MHz
		锯齿波	1μHz～50MHz		0.142mHz～100MHz
		三角	1μHz～50MHz		0.142mHz～100MHz
		频率分辨率	1μHz		0.142mHz
输出特性	DC耦合输出模式	接口形式	单端/差分
		输出电平范围 (单端，50欧负载)	≤200MHz：50mVpp～5Vpp ≤330MHz：50mVpp～3Vpp ≤500MHz：50mVpp～2Vpp		50mVpp～1.0Vpp（≤1.3GHz），50mVpp～500mVpp（≤2GHz）
		输出电平准确度 (正弦，单端)	±5%设定值 ± 30mV （50mVpp≤设置值＜2Vpp，正弦）， ±5%设定值 ± 50mV （2Vpp≤设置值≤3Vpp，正弦）， ±5%设定值 ± 100mV（3Vpp＜设置值≤5Vpp，正弦）， ±10%设置值 ± 100mV（脉冲、方波）		±5%设置值 ± 35mV （≤1.0Vpp）
		电平分辨率	10 mVpp
		直流偏移(单端，50欧负载)	±4.0V		±0.5V
		直流偏移准确度	±10%设置值 ± 30mV		±5%设置值 ± 30mV
	AC耦合输出模式	接口形式	—		单端
		输出电平范围 (正弦，单端)	—		50mVpp～1.5Vpp（≤1.3GHz）， 50mVpp～700mVpp（≤2.0GHz）
		输出电平准确度	—		±5%设置值 ± 35mV （≤700mVpp） ±5%设置值 ± 50mV （≤1.5Vpp）
		谐波失真 (@300mVpp)	≤-45dBc (≤1MHz)， ≤-50dBc (1MHz～10MHz)， ≤-45dBc (10MHz～100MHz)， ≤-30dBc (100MHz～250MHz)， ≤-25dBc (250MHz～360MHz)， ≤-35dBc (360MHz～500MHz)		≤-71dBc（@2MHz）， ≤-65dBc（@10MHz）， ≤-50dBc（@200MHz）， ≤-42dBc（@ 500MHz）
		非谐波失真 (@500mVpp)	≤-50dBc (≤1MHz)， ≤-55dBc (1MHz～10MHz)， ≤-55dBc (10MHz～100MHz)， ≤-53dBc (100MHz～250MHz)， ≤-50dBc (250MHz～360MHz)， ≤-50dBc (360MHz～500MHz)		≤-71dBc（@ 100MHz）， ≤-58dBc（@ 500MHz）， ≤-62dBc（@ 1000MHz）， ≤-50dBc（@ 1500MHz）， ≤-50dBc（@ 2000MHz）
		单边带相位噪声 (@10kHz， 500mVpp)	≤-130dBc/Hz（@1MHz）， ≤-128dBc/Hz（@10MHz）， ≤-126dBc/Hz（@200MHz）， ≤-122dBc/Hz（@500MHz）		≤-112dBc/Hz（@ 500MHz）， ≤-110dBc/Hz （@2000MHz）
脉冲波/方波（DC耦合输出模式）		边沿时间可设范围	0.96ns～20.16ns（0.64ns步进）		0.48ns～10.08ns（0.32ns步进）
		边沿时间准确度	±0.5ns±10%设置值（10%～90%）
		上升时间	≤2.0ns（10%～90%，边沿时间设为0.96ns）		≤1.0ns（10%～90%，边沿时间设为0.48ns）
		过冲	≤8%（边沿时间设置为0.96ns） ≤7%（边沿时间设置为1.60ns） ≤6%（边沿时间设置为2.88ns）		≤8%（边沿时间设置为0.48ns） ≤7%（边沿时间设置为0.8ns） ≤6%（边沿时间设置为1.12ns）
		抖动（RMS,典型）	≤10ps（@100MHz,通道1/2至通道2/1）		≤27ps（@100MHz,通道1/2至通道2/1）
任意波		波形长度	1G采样点/通道		2G采样点/通道
任意波		非易失存储	内置硬盘，不低于100GBytes
触发特性		外触发门限电平	-4V～+4V可设
		外触发沿选择	上升、下降
		外触发输入高低电平持续时间	≥6.4ns
		内部固定间隔触发的最长时间间隔	109 s（3.2ns步进）	13.7s（3.2ns步进）
		最大可设触发延时	3.3ms（3.2ns步进）
		内触发输出	脉冲，峰峰值1Vpp±100mVpp(50欧负载)
可编辑脉冲信号发生（选件）		数目	最多支持511个自定义子脉冲
		子脉冲最长周期	0.851s（400ps步进）		0.421s（200ps步进）
		子脉冲最长高电平时间	0.85s（400ps步进）		0.42s（200ps步进）
		每个子脉冲循环次数	1～1023次
复杂干扰信号发生（选件，任意波方式）		干扰信号形式	射频噪声干扰、噪声调频干扰、噪声调幅干扰、噪声调相干扰、SMSP干扰、C&I干扰
		调频格式	线性调频、二相码、伪随机编码、步进频
		卷积信号类型	噪声、方波、三角波
复杂电磁环境信号发生（选件，任意波方式）		支持信号类型	GSM、OFDM、WIFI、噪声等
		OFDM调制类型	BPSK、QPSK、 8PSK、16QAM、32QAM、64QAM
		编码类型	RS编码、卷积编码
		无线电格式	GSM、EDGE
LFM等信号生成（选件，任意波方式）		形式	抛物面天线方位机扫、俯仰线阵相扫方位机扫
		信号类型	窄脉冲、LFM、NLFM
		捷变频	脉间、脉组间、无捷变频
		杂波类型	瑞利分布、韦布尔分布、对数正态分布
IF/RF信号生成选件（选件，任意波方式）		调制类型	AM/FM/PM/ASK/FSK/PSK/QAM
		载波	定频、跳频
		数据源	全0、全1、伪随机码 (7, 9,15, 20, 23）、自定义、文件输入
IQ矢量基带信号发生（选件，任意波方式）		类型	AM/FM/PM/ASK/FSK/PSK/QAM
		滤波器	矩形、三角、RRC、RC、GAUSS
		数据源	全0、全1、伪随机码 (7, 9,15,20, 23）、自定义、文件输入
接口		波形输出	BNC差分		SMA差分
		外部触发输出、内触发信号输出	BNC
		10MHz参考输出、10MHz参考输入	BNC
		系统接口	USB、网口、DP显示接口		USB2.0、USB3.0、网口、DP显示接口等
战术特性		供电电源	220V（50Hz±5％）
		功耗	≤130W		<200W
		显示	4.3英寸		10.1英寸彩色TFT-LCD
		外形尺寸	宽×高×深=426mm×88.1mm×450mm （不含把手和防护底角）		宽×高×深=426mm×175mm×458mm （不含把手和防护底角）
		工作温度	0℃～+40℃
		存储温度	-40℃～+70℃
		重量	约10 kg		约16.5kg
