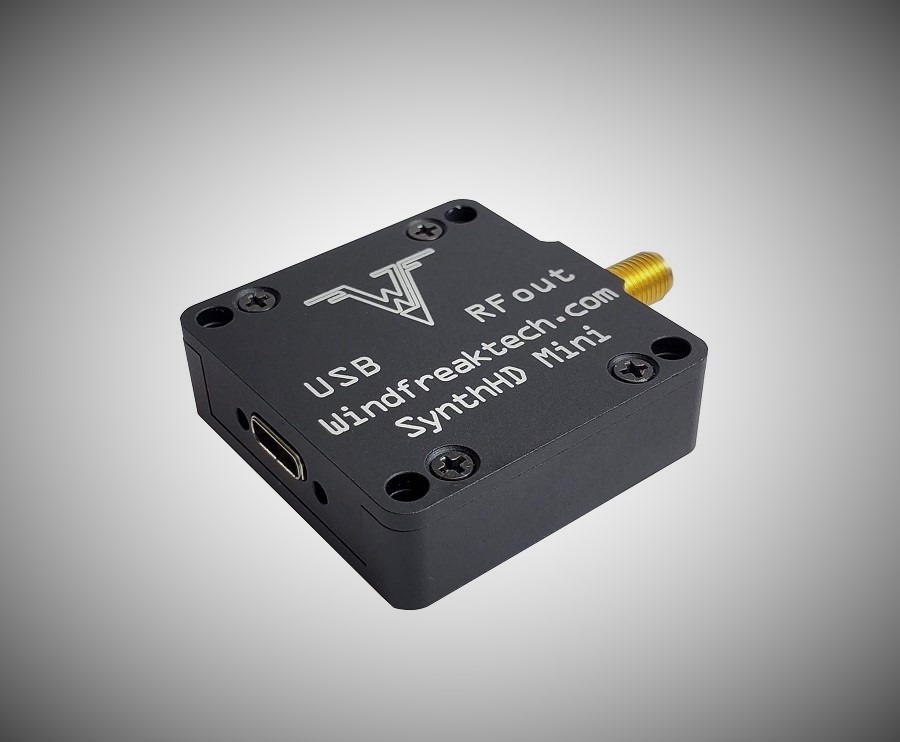

    频率范围12.5MHz 至 6.4GHz瞬时、峰值和平均功率检测器使用或不使用 PC 运行硬件功能发生器 0.01dB 幅度分辨率1Hz频率分辨率01度相位控制100uS 射频锁定时间标准每步 250uS 典型扫描速度高达+15dBm的输出功率超过50dB的功率控制5ppm 内部基准精度内部和外部 FM、AM、脉冲调制脉冲FMCW啁啾外部扫描、步进和调制触发500 点频率和幅度跳表通道启用和禁用可节省能源5 X 2.15 英寸，不包括射频连接器通过 USB-C 连接器进行 USB 或 UART 控制板载 32 位 ARM 处理器

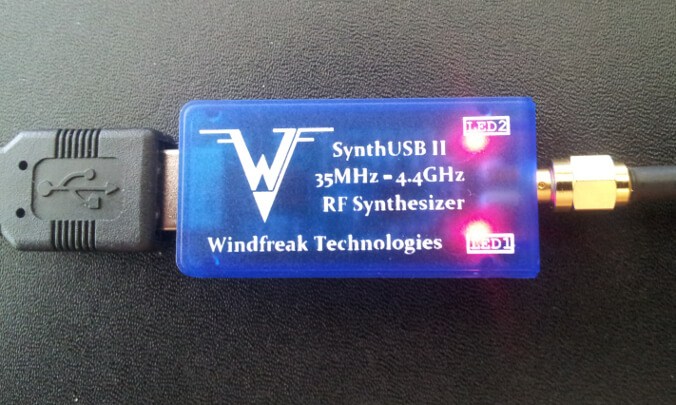

    4.4MHz 至 4.4GHz PC 通过其 USB 端口进行控制和供电
    10 MHZ 至 15 GHZ，步长为 0.01 Hz-13 dBm 至 +20 dBm（典型值），步长为 0.01 dB选择内部 27MHz 参考或使用外部 10-100MHz 参考脉冲、AM 和 FM内部调制，包括 FMCW 雷达啁啾最小宽度为 1uS、分辨率为 1uS 的脉冲调制来自 DC – 10KHz 的脉冲、AM 和 FM外部调制强大的触发模式允许在不连接 PC 的情况下外部触发大多数功能线性、% 和列表模式（频率和幅度跳跃）扫描将所有设置保存到设备中，无需 PC 即可使用板载 32 位 ARM 处理器，兼容 Arduino购买时包含 Labview GUI 可执行文件和源代码（如下图所示）Windows、Linux 和 Android 兼容性在美国设计和制造，实现价值和成本比最大化

    SynthUSB3：12.5MHz 至6.4GHz 射频信号发生器|Windfreak (在产)

    • 12.5 MHZ 至 6.4 GHZ

    • 振幅校准，实现高振幅精度

    • 所有频率的相位噪声都很大

    • 0.01Hz调谐能力（默认为0.1Hz）

    • 高达 0.2 dB 的幅度分辨率

    • 高达 +8dBm 的射频功率

    • 线性（或%）扫描和列表模式跳频频率和幅度

    • 通过嵌入式微控制器的 USB 或 UART 进行控制

    • 触发扫描、跳跃、脉冲等。

    • 内部或外部调制 FM、AM 或脉冲

    • Windows、Linux 和 Android 兼容性

    • 将所有设置保存到设备，以便在没有 PC 的情况下使用

    • 板载 32 位 ARM 处理器，兼容 Arduino


    参考价格 ： $399.00

    厂家：Windfreak Technologies （收录8个产品）

    产地：美国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    Windfreak Technologies SynthUSB3 是一款 12.5 MHz 至 6.4 GHz 软件可调谐射频信号发生器和频率扫频器，由运行 Windows、Linux 或 Android 的设备通过其 USB 端口进行控制和供电。SynthUSB3 还具有非易失性板载闪存，因此可以对其进行编程，使其在任何频率、功率、扫描或调制设置（及其组合）下自行启动，无需 PC 即可在现场运行。这是一款高度移动、低功耗和轻量级的解决方案，可满足您的射频信号生成需求。

    产品亮点

    • 振幅校准，实现高振幅精度

    • 所有频率的相位噪声都很大

    • 0.01Hz调谐能力（默认为0.1Hz）

    • 高达 0.2 dB 的幅度分辨率

    • 高达 +8dBm 的射频功率

    • 线性（或%）扫描和列表模式跳频频率和幅度

    • 通过嵌入式微控制器的 USB 或 UART 进行控制

    • 触发扫描、跳跃、脉冲等。

    • 内部或外部调制 FM、AM 或脉冲

    • Windows、Linux 和 Android 兼容性

    • 将所有设置保存到设备，以便在没有 PC 的情况下使用

    • 板载 32 位 ARM 处理器，兼容 Arduino

    • 在美国设计和制造

    对于超过 10 个单位的订单，将享受折扣。在此处索取报价。
    电子邮件将在 24 小时内回复。密切关注您的垃圾邮件文件夹。

    拇指驱动器大小的高品质射频信号发生器



    关键词:



    格

    1. SB 和 UART 警告

    SynthUSB3 设计用于与 USB 2 端口或 USB 2 电缆配合使用，可将其插入 USB 2 或 USB3 端口。仅当接入 UART 和触发信号以通过您自己的微控制器电路对 SynthUSB3 进行 3.3V COM 端口控制时，才使用 USB 3 电缆。使用连接到 PC 上 USB 3 端口的 USB 3 电缆可能会产生未知的后果，因为 PC 未设计为查看 SynthUSB3 UART 信号和 vv。有关 UART 使用说明，请参阅 UART 应用笔记。

    USB 2 至 USB 3 分线适配器板可用于更轻松地访问 UART、触发和调制连接。

    UART 和触发信号通过串联 500 欧姆电阻隔离，以保护硬件。

    2. 特点

    2.1 电气特性

    特征分钟。典型值。最大限度。单元笔记
    电源电压4.755.5V建议最小值 300mA
    电源电流
    		100
    		嘛1GHz 时 0dBm 射频
    待机电源电流
    		10
    		嘛射频输出关闭
    射频输出频率范围12.5-6400兆赫兹
    校准频率范围12.5
    		6400兆赫兹
    最大射频输出功率
    		8
    		分贝见图
    射频输出功率最小值
    		-50
    		分贝见图
    射频关闭输出功率

    		-80分贝RF部分100%关闭
    射频输出频率分辨率0.01

    		赫兹默认值为 0.1Hz，可通过通道间距设置进行选择
    射频输出功率分辨率0.25

    		D b最好的情况——非单调
    射频输出阻抗
    		50
    		Ω
    内部参考频率
    		27
    		兆赫兹
    内部参考公差
    		2.5
    		百万分之一
    扳机-0.33.35V内部上拉 5V 耐受
    串口-0.33.35V3.3V 原生，5V 耐受
    射频连接器



    		正常极化母头 SMA
    重量
    		10
    		G

    2.2 热工作特性

    描述最小最大限度单元笔记
    工作温度-4070℃

    3. 软件和硬件

    3.1 开源软件图形用户界面

    随附的 GUI 是用 LabVIEW™ 编写的，源代码 vi 随购买硬件一起提供。还为没有 LabVIEW™ 开发环境的用户提供了 Windows 安装程序。硬件的所有功能都可以通过软件访问。定制软件开发人员可以在网站上下载易于使用的API文档。

    SynthUSB3 LabVIEW 软件

    3.2 USB3 连接器引脚分配

    USB3 连接器以非常规方式使用，以允许访问 UART 和触发信号。如上所述，避免将此设备直接连接到 PC 上的 USB3 端口。请改用 USB 2 延长线。

    USB3 引脚#信号名称描述
    1总线总线力量
    2USB D-USB 2.0 差分对
    3USB D+
    4接地地面
    5串口发送UART SynthUSB TX（挂钩主机RX）
    6串口接收UART SynthUSB RX（挂接到主机 TX）
    7接地漏极地面
    8常闭至处理器 I/O 以供将来使用
    9扳机触发输入

    3.3 推荐的 UART 和触发断开电路

    SynthUSB3 推荐电路

    SynthUSB3 电路图

    4. 典型性能

    射频输出功率

    SynthUSB3 的典型最大和最小输出功率如下所示。该图是在最大和最小射频功率设置下的不平衡操作。

    SynthUSB3 功率 12.5MHz-6.4GHz

    功率电平可通过软件以 0.1dBm 的增量进行设置，但实际的射频分辨率和精度取决于幅度。 RF 功率设置分辨率是非线性的，输出功率越高，分辨率越精细。板载校准是通过每个设备独有的查找表来实现的。设备校准在工厂进行并存储在板载闪存中。 12.5MHz 至 6.4GHz 的校准效果良好。

    SynthUSB3 幅度分辨率与 100MHz 功率的关系

    SynthUSB3 幅度分辨率与 5GHz 功率的关系

    例如，在上面的 100MHz 分辨率与功率图表中，输出功率 +5dBm 时的分辨率约为 0.2dB，这将给出 +/- 0.1dB 的理论精度。设置为 -20dBm 时，输出功率分辨率为 3dB，理论精度为 +/- 1.5dB。

    SynthUSB3 校准性能 12.5MHz-6.4GHz

    4.2 射频输出谐波含量

    典型的 SynthUSB3 谐波失真如下所示。该数据是在 0dBm 的均衡基波功率下获取的。

    如果需要更低的谐波水平，Windfreak Technologies 建议使用 Crystek 和 Mini Circuits 的低成本 SMA 滤波器。

    示例：Crystek 低通滤波器 – 许多截止频率，1GHz 示例：CLPFL-1000，25 美元

    0dBm 基波功率时的 SynthUSB3 谐波含量

    4.3 整数边界杂散

    在所有分数 PLL 中产生带内分数杂散的机制是 RF VCO 频率与内部 27MHz 参考频率之间的相互作用。当这些频率不与整数相关时，杂散边带会出现在 VCO 输出频谱上的偏移频率处，该偏移频率对应于参考频率和 VCO 频率的整数倍之间的频率差。这些杂散在宽度约为 50KHz 的环路滤波器外部时会被衰减。

    以使用 SynthUSB3 27MHz 内部基准为例：  对于 3200MHz 至 6400MHz 的基本 VCO 范围，第一个整数边界发生在 27MHz X 119 = 3213MHz，下一个整数边界发生在 27MHz X 120 = 3240MHz，此后每 27MHz 发生一次，直至 6399MHz。低于基本 VCO 频段时，间隔将受到 RF 分频器的影响。

    生成 3213.04MHz 的典型情况会在 40KHz 偏移处产生约 38dBc 的整数边界杂散。生成 3213.40MHz 的典型情况会在 400KHz 偏移处产生约 52dBc 的整数边界杂散。 （这些是在参考倍频器开启且 PLL ICP 设置为 15 的情况下测量的）。

    4.4 相位噪声和抖动

    SynthUSB3 250MHz 相位噪声
    250MHz 相位噪声（27MHz 内部基准，启用 REF 加倍器）
    SynthUSB3 1GHz 相位噪声
    1GHz 相位噪声（27MHz 内部基准，启用 REF 加倍器）
    SynthUSB3 2.5GHz 相位噪声
    2.5GHz 相位噪声（27MHz 内部基准，启用 REF 加倍器）
    SynthUSB3 5GHz 相位噪声
    5GHz 相位噪声（27MHz 内部基准，启用 REF 加倍器）

    5. 设备信息

    5.1 机械尺寸（2” X 1” X 0.5” 塑料外壳）

    SynthUSB3 机械尺寸
