输入频率1MHz~6GHz
输出频率5MHz~4.5GHz
上变频或者下变频
可作为射频源使用，最大输出7dBm载波
可接外参考时钟
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
集成5.5 – 13GHz 可编程本振中频范围：5 至 6000MHz射频范围：5 – 14GHz射频输入 P1dB >+10dBm低LO泄漏：< -30 dB（典型值）LO 相位噪声 （在 6GHz）（10KHz 偏移）：-99dBcLO相位噪声（12GHz at 12GHz （10KHz偏移）：-95dBc低转换损耗（典型值 6-10dB）回波损耗：> 10 dB参考源：±280PPB 10MHz TCXO & 100MHz VCXO

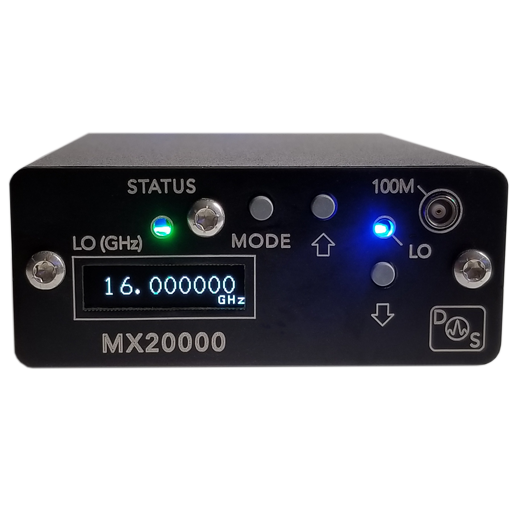

集成10 – 22GHz低噪声可编程本地振荡器射频范围：10 – 22GHz中频范围：低频至6GHz高RF输入P1dB> +11dBm低LO泄漏：< -30dB（典型值）LO 相位噪声 （在 18GHz）（10KHz 偏移）：~94dBc低转换损耗（典型值 8-12dB）回波损耗：10 dB（典型值）IP3（典型值）：18dBm最大射频输入功率：+20dBm参考频率：±280PPB10MHz TCXO & 100MHz VCXO
MixNV 1至6000MHz有源混频器 /RF 上/下变频器模块|Windfreak (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Windfreak MixNV 是一款 1MHz 至 6GHz 软件可编程射频混频器，可以上变频、下变频或充当射频信号发生器。它具有内置锁相本地振荡器，由运行 Windows、Android 或 Linux 的 PC 通过其 USB 端口控制和供电。 Android 和 Linux 需要免费的第 3 方命令行终端软件。
该振荡器将使用先进的 Σ-Δ 调制器 PLL 以 1Hz 的步长从 85MHz 调谐到 4.2GHz，该调制器可提供低分数杂散产物和出色的相位噪声。振荡器调谐至 5GHz，但性能有所下降。
MixNV 还具有非易失性板载内存，因此可以对其进行编程以自行启动任何 LO 频率、FSK 调制或其他设置。这使得最终用户可以将其放入盒子或机架中，而无需 PC 控制。
MixNV 被设计为独立混频器，用于射频和微波通信产品或测试设置，但能够对混频器进行自偏置，使其可以用作具有精细频率分辨率的信号发生器。它还能够执行 2 级 FSK（频移键控）调制，并通过软件或板外外部 3.3V CMOS 驱动器微调频率偏差。使用开源 Windfreak 软件，或者可以使用第 3 方程序轻松控制设备，例如跨多个操作系统的超级终端或其他免费软件串行通信终端。
外壳尺寸（包括安装片）：2.5 英寸 X 1.375 英寸 X 0.75 英寸（6.35 厘米 X 3.5 厘米 X 1.9 厘米）
框图：（注：外部 FSK 连接可在 PCB 内部进行，但不能通过外壳进行连接。）
如下所示，该软件经过精心设计，能够以单独混频器加射频合成器解决方案成本的一小部分提供专业性能。
频率和模式设置的主选项卡。 （显示了两种模式 – 混频器和 LO 模式）
FM 调制选项卡。输入偏差和比率。还可以使用 Mod Bit 在 FSK 频率之间手动切换以进行微调。
所示为 10.123KHz 偏差 FSK。
附加选项卡。将所有设置保存到 MixNV EEPROM 并读取固件版本。还可以选择外部或 10MHz 内部参考。
USB 通信选项卡。扫描连接的设备并确定内置序列号。
该软件是用Labview编写的。其中包含开放源代码，以便您可以修改和增强您认为适合自己使用的任何方式。请不要分发。如果您没有 Labview，您还将获得可独立安装并在 PC 上运行的可执行文件。 （注：National Instruments 提供 Labview 开发系统 1 个月的免费试用期。）所有源代码均以使用最新版本 Labview Basic“另存为”的 CD 形式发送。
MixNV 也非常容易控制，无需使用 Windfreak 提供的软件。单击下面的链接查看 MixNV 串行通信的格式以及如何使用第 3 方（免费）软件在 Windows 或任何其他操作系统上控制设备。使用这种串行通信格式，编写自己的控制软件将非常容易。
**MixNV 已使用来自 Google Play 市场的名为“Android USB Serial”的终端程序进行了测试。该应用程序目前免费。迄今为止，它唯一经过测试的硬件是三星 Galaxy Note 1。要充当 USB 主机，手机需要一个 USB 加密狗，这是一条从亚马逊购买的电缆，价格约为 15 美元。 Galaxy Note 成功地为 MixNV 供电，使其成为世界上最便携的射频信号发生器之一。如果您的手机成功使用，请给我们发送电子邮件，以便我们将其添加到兼容硬件列表中。
本地振荡器精度基于板载 2.5ppm 10MHz 晶体振荡器，该振荡器也通过参考 SMA 连接器路由到外界。如果需要，该连接器还可用于输入更高精度的参考。外部参考的范围可以是 10MHz 至 100MHz。内部或外部参考选择是通过软件进行的。
MixNV 的工作温度范围为 -40C 至 +85C。
MixNV 将通过其 USB 迷你连接器使用 USB 电源。它还可以通过其 5 (+/-0.5) 伏直流电源连接器独立运行。电流消耗为 150mA。中心引脚为正极，外导体接地。
将该装置与其他集成度较低、价值数千美元的解决方案进行比较。 Windfreak Technologies 在软件上投入了数百个工时，您可以在这些软件上构建高度自定义的应用程序。 Labview 源代码包含在您购买的产品中。
一些应用包括：无线通信系统、SDR、微波点对点回程无线电、自动测试设备 (ATE)、上变频、下变频、本地振荡器 (LO) 替代、转换器和业余无线电开发。
关键词:
1. 电气特性
| 特征 | 分钟。 | 典型值。 | 最大限度。 | 单元 | 笔记 |
|---|---|---|---|---|---|
| 电源电压 | 4 | 5 | 6 | V | 从电源插头 |
| 电源电压*1 | 4.5 | 5 | 6 | V | 从 USB 连接器 |
| 电源电流 | 120 | 200 | 嘛 | ||
| 混频器输入频率范围 | 1 | - | 6000 | 兆赫兹 | |
| 混频器输出频率范围 | 5 | 4500 | 兆赫兹 | ||
| 本振频率范围 | 85 | 4200 | 兆赫兹 | 在整个温度范围内 | |
| 本振频率范围 | 85 | 5000 | 兆赫兹 | 在室温下 | |
| 本振射频输出功率 | 7 | 分贝 | 请参见第 2.1 节图表 | ||
| 下变频增益 | -7 | D b | 输出频率为 5MHz – 500MHz | ||
| 上变频增益 | -10 | -7 | D b | 请参见第 2.3 节图表 | |
| 射频输入/输出阻抗 | 50 | Ω | |||
| 射频输入最大功率 | 12 | 分贝 | |||
| 射频输入P1dB | 10 | 分贝 | 混频器模式线性 = 7 | ||
| 相位噪声（LO = 1GHz） | -108 | 分贝/赫兹 | 100MHz 外部参考 | ||
| 10KHz 偏移 | -98 | 10MHz 内部参考 | |||
| 相位噪声（LO = 2GHz） | -102 | 分贝/赫兹 | 100MHz 外部参考 | ||
| 10KHz 偏移 | -92 | 10MHz 内部参考 | |||
| 相位噪声（LO = 3GHz） | -98 | 分贝/赫兹 | 100MHz 外部参考 | ||
| 10KHz 偏移 | -88 | 10MHz 内部参考 | |||
| 相位噪声（LO = 4GHz） | -96 | 分贝/赫兹 | 100MHz 外部参考 | ||
| 10KHz 偏移 | -86 | 10MHz 内部参考 | |||
| 混频器噪声系数 | 15 | D b | 混频器模式线性 = 7 | ||
| 11 | 混频器模式线性 = 2 | ||||
| IIP3 | 23 | 分贝 | 混频器模式线性 = 5 | ||
| （参见第 2.6 节） | 10 | 混频器模式线性 = 1 | |||
| 内部参考频率 | 10 | 兆赫兹 | |||
| 内部参考公差 | 2.5 | 百万分之一 | |||
| 外部参考频率 | 10 | - | 100 | 兆赫兹 | |
| 外部参考电平输入 | 1 | 2 | 脉压 | CMOS 或限幅正弦波 | |
| 内部参考电平输出 | 17 号 | 分贝 | 方形 CMOS 10MHz |
2. 典型性能
2.1 LO 模式射频输出功率
MixNV 的典型 LO 模式输出功率如下所示。 MixNV 有两种模式：混频器模式和 LO 模式。 LO 模式对混频器进行偏置并允许最大 LO 馈通，因此该器件可用作基本射频信号发生器。 MixNV 在 LO 模式下具有 3 位功率设置，可设置从 0（最小功率）到 7（最大功率）。
最小功率设置 0 是 LO 馈通和非常低的功率，如下图所示。
2.2 LO 模式射频输出谐波含量
下面显示了二次和三次谐波的典型 MixNV LO 模式谐波失真。该数据是在最大 LO 功率设置 7 下获取的，并以 dBc 为单位显示。
如果需要更低的谐波水平，Windfreak Technologies 建议使用 Crystek 的低成本 SMA 滤波器。价格为 25 美元的 1GHz 示例是 CLPFL-1000。 Digikey 的库存中通常有许多不同的截止频率。
2.3 混频器模式转换增益
MixNV 有专用的输入和输出。它不是双向的。吉尔伯特单元混频器本身是无源的，因此具有负增益。要将此器件用作上变频器或下变频器，应将其视为普通混频器，并考虑 LO 馈通、上边带和下边带图像以及相关的频谱反转、输入 RF 馈通和所有相关谐波及其乘积。
本节中的所有绘图均使用混合器线性设置 3 绘制。
2.4 LO 馈通
混频器模式下的 LO 馈通，具有 50 欧姆端接输入且无输入信号。
2.5 本振相位噪声
LO 模式和混频器模式下的相位噪声相似。本地振荡器上的相位噪声在低 RF 载波频率下更好，在较高频率下变得更差。请参阅具有两种不同参考选项的 2.6GHz 下典型相位噪声图。通过外部参考可以更好地提高相位噪声（以及一般的频率精度）。较高的参考频率会产生较高的相位比较频率，从而产生更好的相位噪声。 MixNV最高相位比较频率为50 MHz，因此当参考频率超过50 MHz时，它会自动将参考频率除以2。
2.6 混频器模式互调失真
在下面的下变频示例中，MixNV 在 1GHz 两侧以 -10dBm 馈送两个音调，每个音调间隔 1MHz。 LO 设置为 900 MHz 低侧注入，提供 100 MHz IF 输出，基波信号有 7 dB 损耗，在每个输出音调中提供 -17 dBm 基波功率。 IMD 测量值约为 -83dBm。这给出了 +16dBm 的 OIP3。考虑到混频器级的增益，IIP3 为 +23dBm。
3. 机械尺寸
图 1. 外部尺寸（英寸）
