KSW-VSG03 9KHz至7.5GHz矢量信号发生器|坤恒顺维|成都坤恒顺维科技股份有限公司 (在产)
● 带宽：400MHz
● 内置宽带基带信号发生器
● 触摸屏与实体按键结合，采用框图结构，操作直观 具备三种硬件规格
● 基带集成 PSK\MSK\APSK\QAM\ 等常用数字调制信号
● 提供多种重要的数字通信标准波形发生软件，支持自定义的波形文件
● 高频谱纯度、大动态范围信号输出，适合高精度频谱和调制测量 厂家：坤恒顺维|成都坤恒顺维科技股份有限公司 产地：中国成都
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
坤恒顺维|成都坤恒顺维科技股份有限公司官网：频谱分析仪_无线信道模拟器_矢量型号发生器-坤恒顺维官网 (ksw-tech.com)
KSW-VSG03矢量信号发生器官方网址：射频矢量信号发生器-成都坤恒顺维科技股份有限公司 (ksw-tech.com)

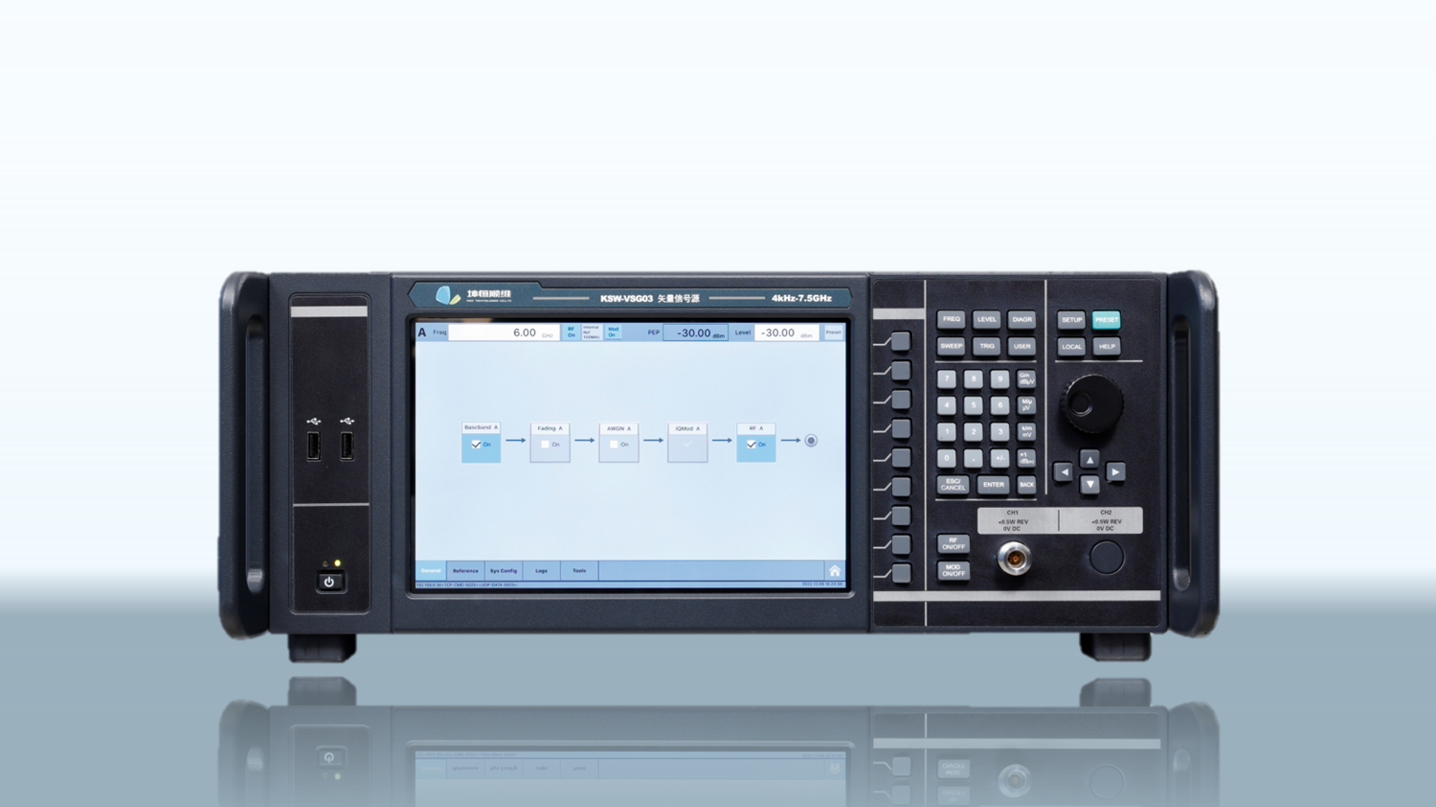

KSW-VSG03矢量信号发生器（信号源）
|产品概述
KSW-VSG03 型射频信号发生器覆盖 4kHz ～ 7.5GHz 频率范围，具备优异的矢量调制性能，其内置基带信号发生器设置简单、性能灵活，调制样式多，还可以根据用户需要编辑、下载配置所需要的波形，进行各种复杂信号模拟。
具备最大 680MHz sample rate，可满足大带宽信号模拟需求。无论是连续波还是矢量调制信号，信号质量优异，既是理想的本振源和时钟源，也是高性能的复杂矢量调制模拟仿真信号源。
广泛用于移动通信系统测试、高性能接收机测试和元器件参数测试等领域。
|主要特点
频率范围： 4kHz~7.5GHz
内置宽带基带信号发生器
触摸屏与实体按键结合，采用框图结构，操作直观
具备三种硬件规格
基带集成 PSK\MSK\APSK\QAM\ 等常用数字调制信号
提供多种重要的数字通信标准波形发生软件，支持自定义的波形文件
高频谱纯度、大动态范围信号输出，适合高精度频谱和调制测量
|主要技术指标
内部基带：800MHz I/Q sample rate.
最大射频带宽：400MHz
波形长度：最大 1GSample
频率切换时间：≤ 20ms
杂散抑制：≤ -58dBc
谐波抑制：≤ -30dBc
EVM：< 0.5% @ 典型值,5G NR,FR1,100MHz
ACPR: <-68dBc@WCDMA 64 DPCH, 1.8~2.2GHz；<-54dBc@5G NR,FR1
带内平坦度：＜ ±0.35dB@BW ＜ 200MHz。
频率准确度 / 频率稳定度：≤1×10-9 /day,
≤1×10-7 /year
相位噪声：
1) < -106dBc@F = 1GHz， 100Hz SSB；
2) < -129dBc@F = 1GHz， 1kHz SSB；
3) < -140dBc@F = 1GHz， 10kHz SSB；
4) < -141dBc@F = 1GHz， 100kHz SSB；
5) < -141dBc@F = 1GHz， 1MHz SSB；
6) < -151dBc@F = 1GHz， 10MHz SSB；
脉冲调制：开/ 关比＞ 80dB，上升 / 下降时间＜ 10ns
窄带脉冲：20ns
输出功率分辨率：0.01dB
输出功率精度：< 0.3dB@ -45dBm~MAX
输出功率动态范围：
1) -120～ +16dBm(PEP)@100kHz~10MHz
2) -120～ +22dBm(PEP)@10M~6GHz
3) -120～ +20dBm(PEP)@6GHz~7.5GHz
支持触发输入输出 , 内部参考输出：10MHz，100MHz
外部参考输入范围：5~100MHz
外部控制接口：LAN，SCPI 指令
尺寸：标准 19 寸 4U 上架结构
|软件功能
LTE 信号发生软件
1)具备上/ 下行 TDD/FDD 信号发生功能；
2)具备LTE 一致性测试定义的上下行 RMC、TM 测试信号发生功能；
3)具备用户自定义信号功能：可配置LTE 各个物理信道的时频资源和调制参数，包括上行 PRACH、PUCCH、 PUSCH，下行 PBCH、PDCCH、PDSCH、PMCH、PHICH、PCFICH；
4)具备SS 和各种 RS 配置功能；
5)具备PUCCH format 1/1a/1b，format 2/2a/2b 配置功能；
6)具备PDSCH、PUSCH MCS 配置功能，最大支持 64QAM；
7)具备用户自定义信源功能、信道编码开/ 关功能、交织 / 非交织功能；
8)具备调制参数配置功能：可以根据用户需要配置载波频率、系统带宽、滚降系数、归一化采样率等；
9)具备信噪比设定功能：可以自定义设定载噪比C/N
10)具备波形文件生成功能；
5G NR信号发生软件
1)具备上/ 下行 TDD/FDD 信号发生功能，具备 cmw/mmw 信号发生功能；
2)具备TS38.141 定义的上下行 FRC、TM 测试信号发生功能；
3)具备用户自定义信号功能：可配置NR 各个物理信道的时频资源和调制参数，包括上行 PRACH、PUCCH、 PUSCH、SRS，下行 PBCH、PDCCH、PDSCH、CSI；
4)具备SSB pattern 和 PDCCH 聚合级别，以及各种 RS 配置功能；
5)具备PUCCH format 0/1/2/3，format A0/A1/A2/A3，format B1/B2/B3/B4，format C0/C2配置功能；
6)具备PDSCH、PUSCH MCS 配置功能，最大支持 256QAM；
7)具备NR Numerology Mode、BWP 和 CORESET 配置功能；
8)具备调制参数配置功能：可以根据用户需要配置载波频率、系统带宽、滚降系数和归一化采样率等；
9)具备信噪比设定功能：可以自定义设定载噪比C/N；
10)具备波形文件生成功能；
无线电探测信号发生软件
1)支持多种脉内调制方式：None、BPSK、QPSK、8PSK、QAM、Barker、FM Chirp、FM Step、AM、ASK、 AM Step、MSK、Frank Code、P1、P2、P3、P4、Custom IQ、Custom Phase Pattern等；
2)支持多种重频方式：常数序列、突发序列、线性增加序列、步进序列、随机序列、自定义序列等；
3)支持脉冲包络设置：矩形、梯形、升余弦、锯齿、自定义等；
4)支持跳频：线性增加序列、步进序列、随机序列、自定义序列等；
5)支持连续波无线电探测信号: BPSK，QPSK 调相，码型为随机序列， 码元宽度可调；
6)支持天线类型和扫描方式设置：天线类型（全向天线、高斯、辛克、平面相控阵天线、偶极子、抛物面天线、余割平方天线、 凌锥形天线、用户自定义模式等），天线扫描类型（圆周扫描、扇形扫描、栅扫描、圆锥扫描、螺旋盘旋式扫描、点头扫描、 正弦扫描、锯齿式扫描、李萨如扫描、用户自定义等）；
7)支持目标轨迹设定；
WiFi信号发生软件
1)支持802.11ax SU/EXT-SU/MU，具备 STBC、DCM 功能，支持 High doppler 模式；
2)支持802.11n/ac OFDM Non-HT/HT/VHT，具备 STBC 功能；
3)支持802.11p、802.11b/g DSSS、802.11a/g/j OFDM；
4)具备调制参数配置功能：可以根据用户需要配置载波频率、系统带宽、滚降系数和归一化采样率等；
5)具备Packets number、Idle time、Window transition time 设定功能；
6)具备自定义滤波器功能；
7)具备信噪比设定功能：可以自定义设定载噪比C/N；
8)具备波形文件生成功能；
多目标信号发生软件
1)单通道目标数：10个目标；
2)每个目标支持动态输出功率变化；
3)每个目标支持动态载波频率变换；
4)每个目标支持不同带宽、不同波形（每个目标带宽不大于最大带宽）。
