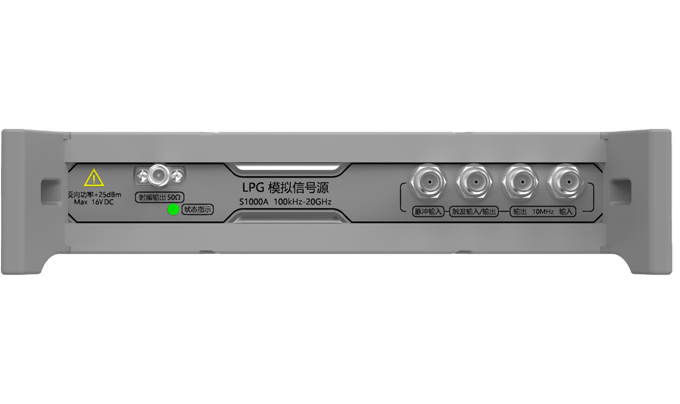

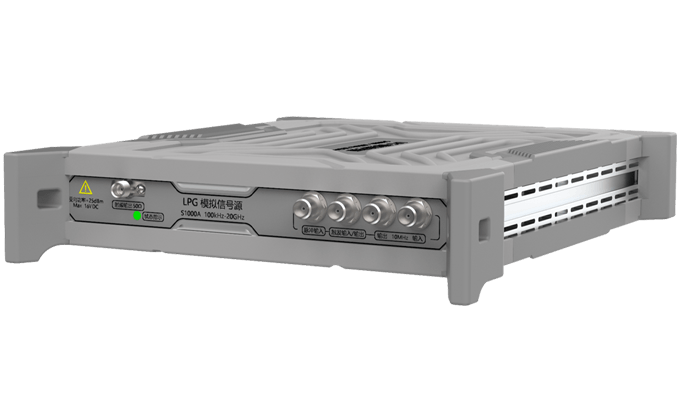

LPG020 10MHz至20GHz模块化信号源|中科四点零|成都中科四点零科技有限公司 (在产)

频率范围

10MHz 至 20GHz

分辨率

0.1Hz

相位偏移

可以调节，以标称值 1°递增  （仅定制版本具备此功能）

频率切换速度

连续波模式                                           10ms

频率参考

精度

±(自上次调整以来的时间 x 老化率)

±温度效应

±线路电压效应

±校准精度

内部时基参考振荡器老化率

≤±1ppm/年

≤±0.02ppm/天

可获得的最初校准精度

≤±1ppm

调整分辨率

≤0.6ppb

温度效应

≤±0.1ppm

线路电压效应

≤±0.2ppm

参考输出

频率

10MHz

幅度

≥4dBm，

50Ω 负载

外部参考输入

输入频率

10MHz

稳定度

随着外部参考输入信号的稳定度而定

锁定范围

±5ppm

阻抗

50Ω

波形

正弦波

扫描模式(频率和幅度)

工作模式

步进扫描

列表扫描

扫描范围

在仪器的频率范围内

驻留时间

1ms 至 100s

点数

2 至 401

步进变化

线性或对数

触发

自由运行、外部、计时器、总线(USB)

功率输出范围

+13 至-65dBm （典型值，

详细见下表）

分辨率

0.5dB

连接器

SMA 50Ω(标称值）

最大输出功率

频率

输出功率

10MHz 至 20MHz

0dBm

20MHz 至 20GHz

13dBm

连续波模式时的绝对电平精度

范围

最大功率至 –20dBm

< –20 至 –55dBm

10MHz 至 3GHz

±0.7dB

±0.9dB

3GHz 至 6GHz

±1.0dB

±1.3dB

6GHz 至 20GHz

±0.8dB

±1.0dB

驻波比(测量连续波模式)

频率

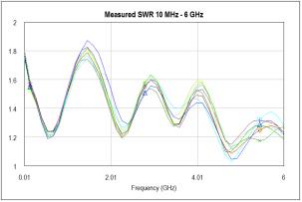

10MHz 至 6GHz

<1.9:1

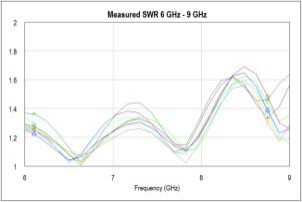

6GHz 至 9GHz

<1.7:1

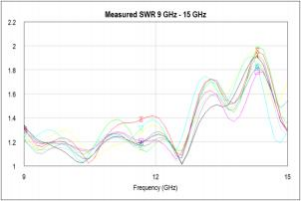

9GHz 至 15GHz

<2:1

15GHz 至 20GHz

<2:1

10MHz 至 20GHz

25dBm

最大直流电压

10VDC

幅度切换速度

连续波模式

列表/步进扫描模式

10ms

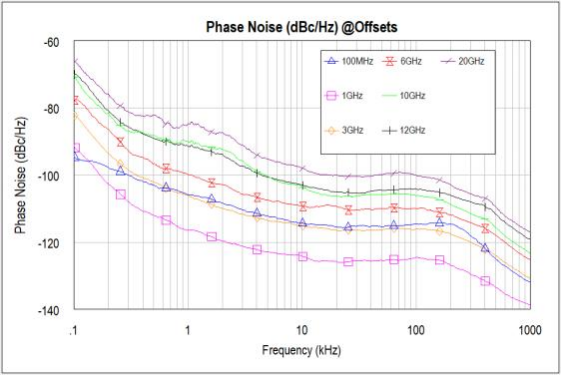

10MHz 至 300MHz

-110

1GHz

-120

3GHz

-110

6GHz

-105

10GHz

-100

20GHz

-94

范围

输出功率(0dBm)

10MHz 至 300MHz

≤-30dBc

300MHz 至 6GHz

≤-35dBc

6GHz 至 15GHz

≤-45dBc

15GHz 至 20GHz

≤-55dBc

非谐波(连续波模式)

范围

>10kHz 频偏

全频段

≤-60dBc(大于 90%频率点)

次谐波(连续波模式)

10MHz 至 15GHz

≤-70dBc

15GHz 至 20GHz

≤-60dBc

脉冲                                     脉冲， 50Ω(标称值）

窄脉冲调制

通/断比

≥60dB

上升时间/下降时间(Tr,Tf)

≤10ns

最小脉宽

≥50ns

重复频率

DC 至 10MHz

电平精度（相对于连续波）

≤±1dB

宽度压缩(相对于视频输出的射频宽度)

≤10ns

视频时延(外部输入到视频)

50ns

射频时延(视频到射频输出)

50ns

脉冲过冲

≤20%

输入电平

1V 峰值=射频开启， 50Ω(标称值）

模式

自由运行、触发、选通及外部脉冲

脉冲周期

100ns 至 100s

脉宽

50ns 至脉冲周期-50ns

分辨率

10ns

可调整触发时延

(-脉冲周期+10ns)to(脉宽-10ns)

可设置时延

自由运行              -3.99 至 3.99us

触发                  0 至 40s

分辨率（时延， 宽度， 周期）

10 ns

接口                                    USB2.0

控制语言                                工厂定义 SCPI

电源要求

12VDC，15W 最大值

工作温度范围

0 至 40℃

存储温度范围

-20 至 70℃

工作和储存海拔高度

高达 15,000 英尺

湿度

相对湿度类型测试: 95%, +40 °C ( 无冷凝)

存储器

取决于 PC

重量

≤800g

尺寸

37mm 高 x159mm 宽 x190mm 长（包括橡胶保护套）

推荐校准周期

24 个月

符合 ISO 标准

该仪器由通过 ISO-9001 认证的工厂制造完成,符合中科四点零的内部质量标准。

射频输出

通过 SMA 公头连接器输出射频信号 ;参见“输出”章节中的 反向功率保护信息

参考输入

接受 10MHz 参考信号，用于频率锁定内部时基 ;标称输入电 平为 0dBm 至 10dBm，阻抗为 50 Ω,正弦波

10MHz 输出

输出 10MHz 参考信号,供内部时基使用 ;标称电平+3.9dBm;标 称输出阻抗为 50Ω;输入损坏电平为+16dBm

脉冲

外部脉冲调制输入 ;此输入兼容 TTL 和 CMOS;低逻辑电平为 0V,高逻辑电平为+1V;标称输入阻抗为 50Ω;输入损坏电平 为≤ –0.1V 和≥+5.2V

触发输入/输出

触发输入接受 TTL 和 CMOS 电平信号,用于扫描模式中的点对 点触发 ;触发输出输出与 TTL 和 CMOS 兼容的电平信号,以便  在扫描模式下使用。信号在驻留开始或手动扫描模式下等待 点触发时为高电平,在驻留结束或接收到点触发后为低电

平。该输出还可以通过编程用于指示信号源稳定时间、脉冲 同步或脉冲视频。标称输出阻抗为 50Ω

后面板连接器

Type-C

Type-C 型连接器是用来连接 PC 和仪器的。连接器兼容 USB2.0

直流电源接口

直流电源用于连接适配器和仪表。连接器最大功率 15W， 定电压为 12V

额

CPCI 接口

CPCI 接口预留用于构建测试阵列。
