FH-AV 1MHz至6GHz射频电缆和天线分析仪套件|Bird (在产)

频率范围： 1 – 6000 MHz

分辨率： 1 kHz

准确度： ±2.5 ppm @25 °C

在工作频率下测试射频电缆和天线

从源头上查找射频电缆、连接器和天线问题

FDR（频域反射计）测量方法可以对系统中关键组件的健康状况进行高度可靠的评估；最终在故障发生之前提供“提示”

故障定位或 DTF 模式绘制电缆和天线系统长度沿线每个距离点的 VSWR 或回波损耗水平

电缆损耗功能测量给定频率范围内电缆系统的插入损耗

OTG USB 通信端口，用于连接 Bird 功率传感器、存储设备和电池充电

包括 Bird RF 测量仪应用程序

参考价格：

厂家：Bird （收录30个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

最大限度地减少 AOG 停机时间

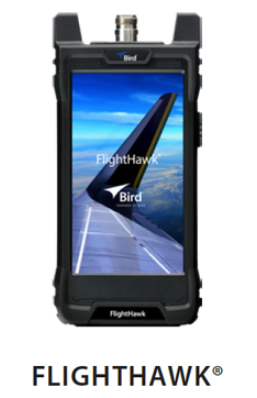

使用我们的 FlightHawk® RF Aviation测试套件，避免代价高昂的飞机地面 (AOG) 停机。该综合套件结合了用于航空电子测试的专用组件，包括可靠的 SiteHawk™ 手持式分析仪和 Bird 宽带功率传感器。借助基于飞机 OEM 规格的直观软件，轻松识别并解决射频电缆、连接器和天线问题。使用我们高效的航空测试套件，使您的机队天线系统保持最佳状态并最大限度地减少停机时间。

特征

在工作频率下测试射频电缆和天线。
从源头查找射频电缆、连接器和天线问题。
FDR（频域反射计）测量方法可以对系统中关键组件的健康状况进行高度可靠的评估；最终在故障发生之前提供“警告”。
故障定位或 DTF 模式可绘制沿电缆和天线系统长度的每个距离点的 VSWR 或回波损耗水平。
电缆损耗功能测量给定频率范围内电缆系统的插入损耗。
OTG USB 通信端口用于连接 Bird 电源传感器、存储设备和电池充电。
包括 Bird RF 测量仪应用程序

关键测量

精确回波损耗与频率的 FDR 迹线。
回波损耗与距离的关系。
电压驻波比（VSWR）。
电缆损耗和故障点距离 (DTF) 测量。

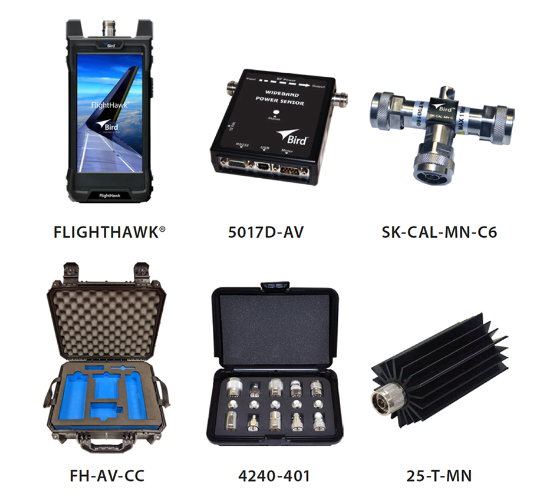

套件组件

FlightHawk-AV、电缆和天线分析仪
5017D-AV，100 MHz - 1.3 GHz 宽带功率传感器
25-T-MN，25W 射频终端
SK-CAL-MN-C6，校准组合
硬质手提箱
4240-401，适配器套件
4240-500-23，适配器 N(M) – SMA(M)
4240-500-10，适配器 N(公) – SMA(母)
4240-443，Aviation适配器
4240-444，Aviation适配器

关键词:

产品规格：

编号

FHAV套件

项目名

FlightHawk®，航空射频电缆和天线分析仪套件

频率

范围： 1 – 6000 MHz
分辨率： 1 kHz
精度： ±2.5 ppm @25 °C

输出功率

-10 dBm，典型值

迹线噪声幅度

IFBW 1kHz： 0.05 dB rms

测量

速度： 1 毫秒/数据点
点数： 51 至 3201

测量带宽

100赫兹至30赫兹

温度稳定性

0.01 分贝/°F (0.02 分贝/°C)

回波损耗测量范围

0 分贝至 -60 分贝

解决

0.01分贝

驻波比测量范围

1.0 至 65.0

电缆损耗测量范围

0分贝至30分贝

DTF范围

0 至 5000 英尺（0 至 1500 米）

修正方向性

> 38 分贝

最大输入电压

50V

抗干扰信号

+13分贝

功率测量

是的

反射幅度精度

–10 dB 至 0 dB： ±0.6 dB
–20 dB 至 –10 dB： ±0.8 dB
–35 dB 至 –20 dB： ±3.0 dB

连接器

USB Type-C、USB 3.0
测试端口连接器： N 型、母头 50 欧姆

温度

工作： 14 至 131 °F（–10 至 +55 °C）
存储： -40 至 176 °F（-40 至 +80 °C）
电池充电： 32 至 95 °F（0 至 +35 °C）

展示

5.5 英寸，720p

语言

英语、中文、西班牙语

电池

类型：锂离子充电电池
工作时间：典型 10 小时
充电时间：典型 5 小时

存储容量

数千条踪迹和设置

推荐的校准间隔

2年

兼容于

有关兼容传感器的完整列表，请参阅 Bird 的射频计页面

方面

7.7 英寸 x 3.6 英寸 x 2.4 英寸
（195 毫米 x 90 毫米 x 60 毫米）

重量

1.98 磅。 (0.9(公斤)

合规性--认证

合规性： CE
EMC：标准 EN 61326-1:2006
