LMS和LSG系列USB模块式射频微波信号发生器 频率覆盖0.5MHz至40GHz|Vaunix (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

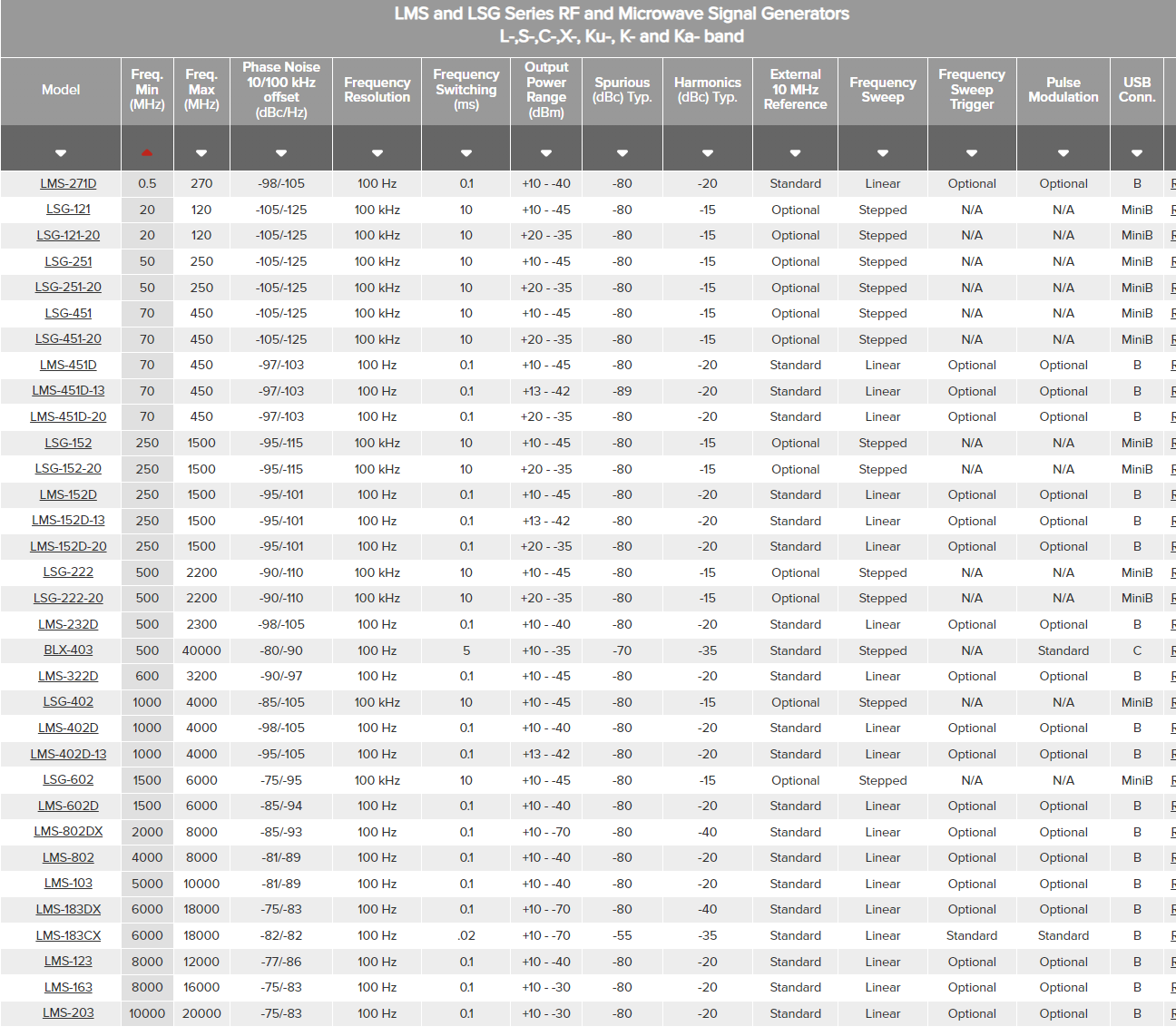

Vaunix LSG 和 LMS 系列实验室砖 RF 和微波 USB 可编程数字信号发生器提供高输出电平和出色的频谱纯度，最高可达 40 GHz。它们可以在连续波 (CW) 和扫频模式下运行。这些低成本、便携式、USB 供电、手持式无线信号合成器和可编程合成器是工程和生产测试实验室、现场无线测试以及集成到高速自动测试设备 (ATE) 系统的理想无线测试设备。它们已被证明可有效用作便携式本地振荡器 (LO) 源、lRF 测试设备微波和无线测试应用。Vaunix LSG 系列信号发生器可以配置为线性扫描一系列频率。我们先进的 LMS 系列提供低噪声、快速 100 ms 切换时间、100 Hz 频率分辨率、相位连续频率扫描 (LFM) 以及高速内部和外部脉冲调制。
技术
Vaunix LSG 和 LMS 系列 Lab Brick USB 可编程射频和微波数字信号发生器采用先进的固态技术设计而成。LMS 系列信号发生器在非 USB 应用中，Lab Brick 信号发生器可以使用电池供电或远程电源供电。它们可以与任何带有 USB 2.0 端口（或有源 USB 集线器）和 Microsoft Windows 操作系统的 PC 或笔记本电脑一起使用。此外，它们还可以通过 National Instruments 的 LabVIEW 软件驱动程序进行编程。提供用于雷达接收器应用的线性调频信号调制功能。
包装与合规性
Lab Brick RF 和微波可编程信号发生器尺寸为 4.90 x 3.14 x 1.59 英寸（124 x 80 x 40 毫米），重量不到 1 磅（0.45 千克）。它们符合 A 类 ISM 设备的电磁兼容性 (EMC) 辐射和抗扰度国际要求，确保不会干扰其他 ISM 频段设备。它们还符合 RoHS 标准。
包含的内容
每个 Lab Brick 信号发生器都配有一个 USB 闪存驱动器，其中包含 GUI 软件和数字版编程指南，以及 3 英尺（LMS 系列）或 6 英尺（LSG 系列）USB 电缆。对于自动测试设备 (ATE) 应用，每个 Lab Brick 信号发生器都配有一个编程指南。
特征
无线测试
USB 供电和控制
可选内部/外部 10 MHz 参考
坚固的铝结构
可编程频率步进
便携式本振源
相位连续频率扫描 (LFM)
直接通过 PC 或自供电 USB 集线器操作多个设备
包括易于安装和操作的 GUI
高速内部和外部脉冲调制
高达 40 GHz 的高速切换
可轻松针对 ATE 应用进行编程
可针对独特需求进行定制
应用
工程/生产测试实验室
便携式本振源
自动测试设备 (ATE)
关键词:
手册
发表时间：2024-06-19
LMS 信号发生器数据表
发表时间：2024-06-19
LSG 信号发生器数据表
