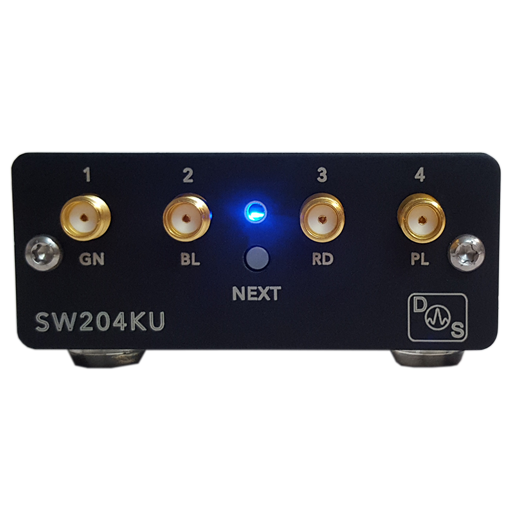

SW204KU 4路固态射频开关 100MHz至20GHz USB控制 SP4T|DS Instrument

超宽带 100MHz – 20GHz 频率范围非反射式设计4 个交换式、1 个通用高级金 SMA 端口最大射频输入功率（通过）：+26 dBm （0.4W）最大射频输入功率（端接）： +22 dBm低插入损耗（典型值为 5dB，最大值为 8dB）固态可靠性和速度双向最高可达 22GHz，插入损耗仅为 10dB超快的开关时间卓越的隔离性LED 端口状态指示阻抗：50欧姆Micro-USB供电

SW302K 2路固态射频开关 1GHz至30GHz USB/以太网控制 SP2T|DS Instrument (在产)

超宽带 1 – 30GHz 频率范围
低插入损耗（典型值< 5dB）
最大射频输入功率：+25 dBm
回波损耗 > 6dB
非反射式设计
40GHz 额定精密 2.92mm 射频连接器
固态可靠性和速度
双向拓扑
快速切换时间
卓越的隔离度（典型值为 40dB）
LED 端口状态指示
阻抗：50欧姆
Micro-USB供电
标准以太网端口

参考价格： $1,724

厂家：DS Instruments （收录40个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

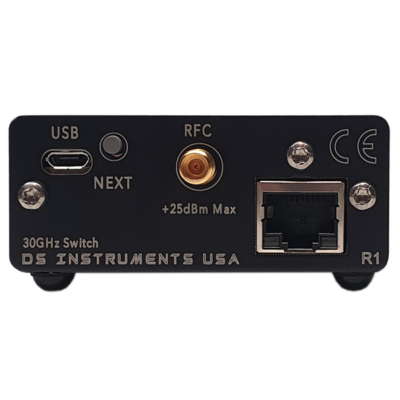

DS Instrument 的新型 SW302K 2 路固态射频开关通过 USB 供电，并使用后部按钮开关进行控制，或通过 USB 虚拟 COM 端口或以太网连接的 SCPI 命令进行控制。状态 LED 和声音反馈使该器件非常人性化，适合独立使用和远程脚本操作。这款非反射式高频双端换机非常适合许多高频自动化测试设置，包括 5G 开发。快速的开关时间和实惠的价格使其成为市场上最好的高频开关。无需特殊驱动程序即可从任何操作系统或主机设备发送串行命令。

SW302K SPDT开关规格：

超宽带 1 – 30GHz 频率范围
低插入损耗（典型值< 5dB）
最大射频输入功率：+25 dBm
回波损耗 > 6dB
非反射式设计
40GHz 额定精密 2.92mm 射频连接器
固态可靠性和速度
双向拓扑
快速切换时间
卓越的隔离度（典型值为 40dB）
LED 端口状态指示
阻抗：50欧姆
Micro-USB供电
标准以太网端口

微型衰减器

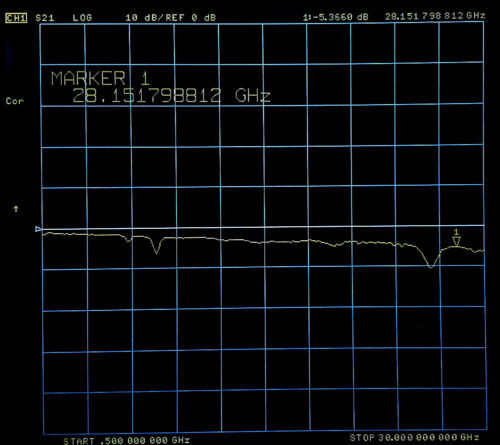

宽带插入损耗图：

常见应用：

自动化测试环境
一般射频实验室用途
生产验证
教育/大学实验室使用
航空航天/国防研究
通信发展
5G测试

关键词:

DSI PC 控制软件下载：

Signal Generator Control Pro V6.34 （02/24）（大多数 2020+ 信号发生器型号）
Signal Sweeper Pro V5.16 （所有信号发生器型号）
数字衰减器控制7.07 版（12/22）
调音台控制专业版V4.09 （03/24）（MX12000， MX20000， MX30000， MX40000）

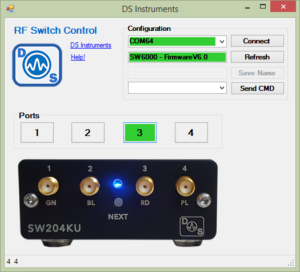

射频开关控制V2.40 版（11/22）
频率参考控制 3.02 （2022年3月）（FRXO100）
移相器控制V3.32 版（11/22）
搅拌机控制V4.01 （MX2500， MX6000）（2021年11月）
放大器和增益模块控制（V5.62 10/1/21）（GB6000， GB20000， PA6000）
TT7000 双仪表 9修订版 7 （2021+）
信号发生器控制V5.69（SG6000X、SG6000B、旧型号）
跟踪发生器控制（TG6000，TG12000）

*如果您有任何问题，请给我们发电子邮件以获取适用于您设备的最新软件版本

传统控制软件：

信号发生器控制 – Windows XP
数字步进衰减器控制 V5+ （2017年10月）
MX12000 & MX20000 混音器控制（2018 年 6 月）
Signal Generator Pro Control H （SG24000H） V3.61 （2017 型号）
TT7000 双表 8修订版 5-6（2020 年 7 月）
TT7000 双表 7REV 4（2018 年 6 月）

示例代码和项目：

支持工具和软件：
