频率范围：10MHz –6GHz放大器增益（最大设置）：+28dB（典型值）放大器增益（最小设置）：0dB（典型值）p1dB：+22dBm噪声系数：4dBIP3：34分贝连接器：18GHz 微波金 SMA增益步长：0.5dB回波损耗：> 12dB出色的增益平坦度50 欧姆匹配（SMA）标准USB-C 5v电源输入增益控制按钮尺寸：2.75“ x 1.25” x 2.15”

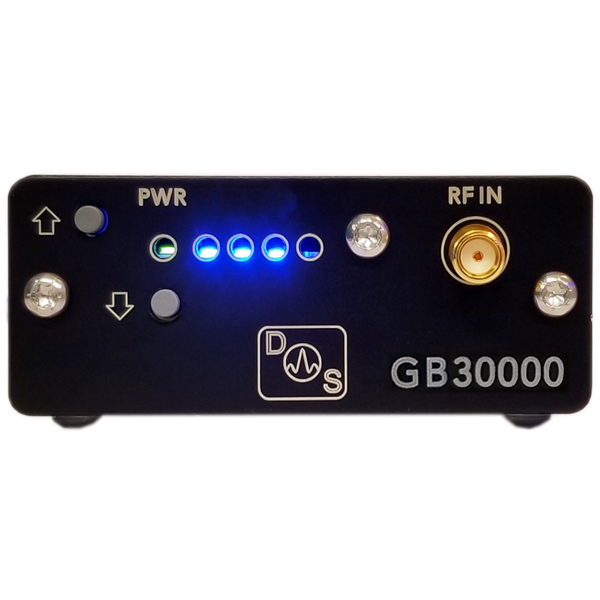

GB30000 21dBm功率放大器20GHz至30GHz 0至25dB可变增益 USB控制|DS Instruments

频率范围：20 – 30GHz放大器最大增益设置：+25dB（典型值）增益控制步长：0.5dB增益控制范围：30dBp1dB：+21dBm饱和功率：+23dBm最大输入功率：+10dBmIP3：+33分贝噪声系数：5dB回波损耗：~6dB（典型值）USB 电流要求：< 0.75A

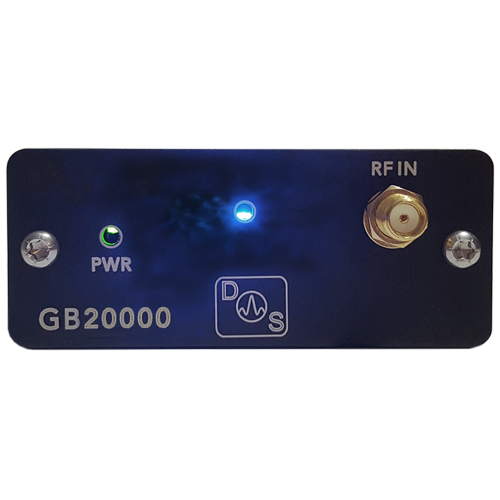

GB20000 功率放大器5GHz至20GHz 20dB增益 USB控制|DS Instruments

频率范围：5 – 20GHz放大器增益：20dB（典型值）p1dB：+21dBmIP3：28分贝噪声系数：7.5dB连接器：高级微波 SMA回波损耗：10dB（典型值）Micro USB 5v 电源输入

PA20000 1W功率放大器5GHz至22GHz 0至30dB可变增益 USB控制|DS Instruments (在产)

频率范围：5 – 22GHz
增益设定范围：0至+30dB
可变增益步长：0.5dB
P1dB：+28dBm（典型值）
Psat：+30dBm（典型值）
最大输入功率：+10dBm
IP3：+39分贝
噪声系数：7dB
回波损耗：10dB（典型值）
电源和控制输入：USB-C

参考价格： $1,264

厂家：DS Instruments （收录40个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

新的宽带PA20000提供了一种紧凑且经济实惠的方式，可以放大 5-22GHz 的信号，适用于各种 Ku 波段应用。简单的 USB-C 控制使该器件的集成速度更快，并且比传统的多电压实验室供电器件更灵活。所有负电压产生、栅极控制偏置、电流限制、温度监控和电压检测均在内部自动完成。Rev4 版本直接由 USB-C 供电，无需高压输入。增益可在0至+30dB之间调节，可通过控制软件或前按钮！

2023 年全新升级的 REV4 硬件发货！

Ku波段1瓦放大器规格：

频率范围：5 – 22GHz
增益设定范围：0至+30dB
可变增益步长：0.5dB
P1dB：+28dBm（典型值）
Psat：+30dBm（典型值）
最大输入功率：+10dBm
IP3：+39分贝
噪声系数：7dB
回波损耗：10dB（典型值）
电源和控制输入：USB-C

20GHz可变增益放大器特性列表：

SMA 射频输入和输出端口
紧凑型铝制外壳
增益控制按钮
状态 LED 和声音警报
温度、电压、电流监控
USB-C 供电和控制
简单的即插即用操作，使用免费的PC控制软件
50欧姆端口阻抗

PA20000应用

自动化测试环境
卫星信号放大
生产验证
教育/大学实验室使用
航空航天/国防研究
无线基础设施
天线研究
通信链路设计

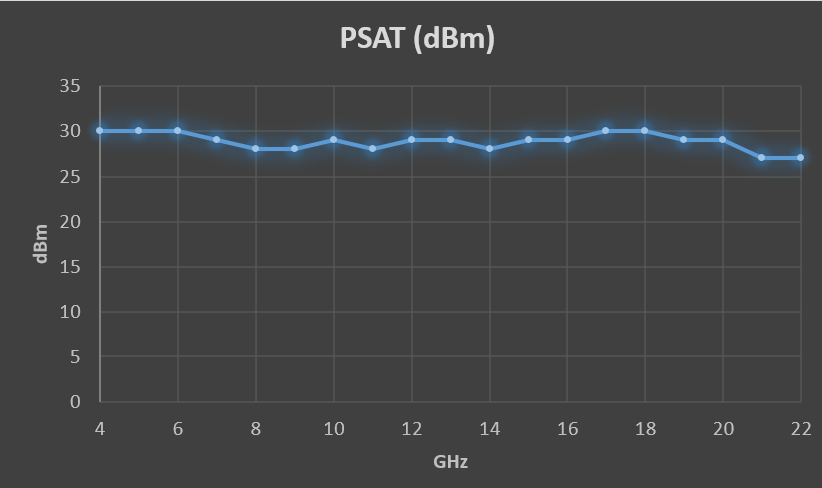

典型增益图
