频率范围：50MHz至6GHz
相位噪声：-125@1GHz@10kHz
本振切换时间200us
40MHz实时带宽
任意IQ波形采样率12.5 kSPS 至 51.2 MSPS，客户自定义波形导入
CW AM, FM, Pulse, Multitone, Sweep, AWGN, FSK, GFSK, OOK, ASK, MSK, GMSK, BPSK, DBPSK, QPSK, DQPSK, Pi/4DQPSK, OQPSK, 8-PSK, 16-PSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM可编程调制方式
强大操作软件，丰富API函数库、易于二次开发

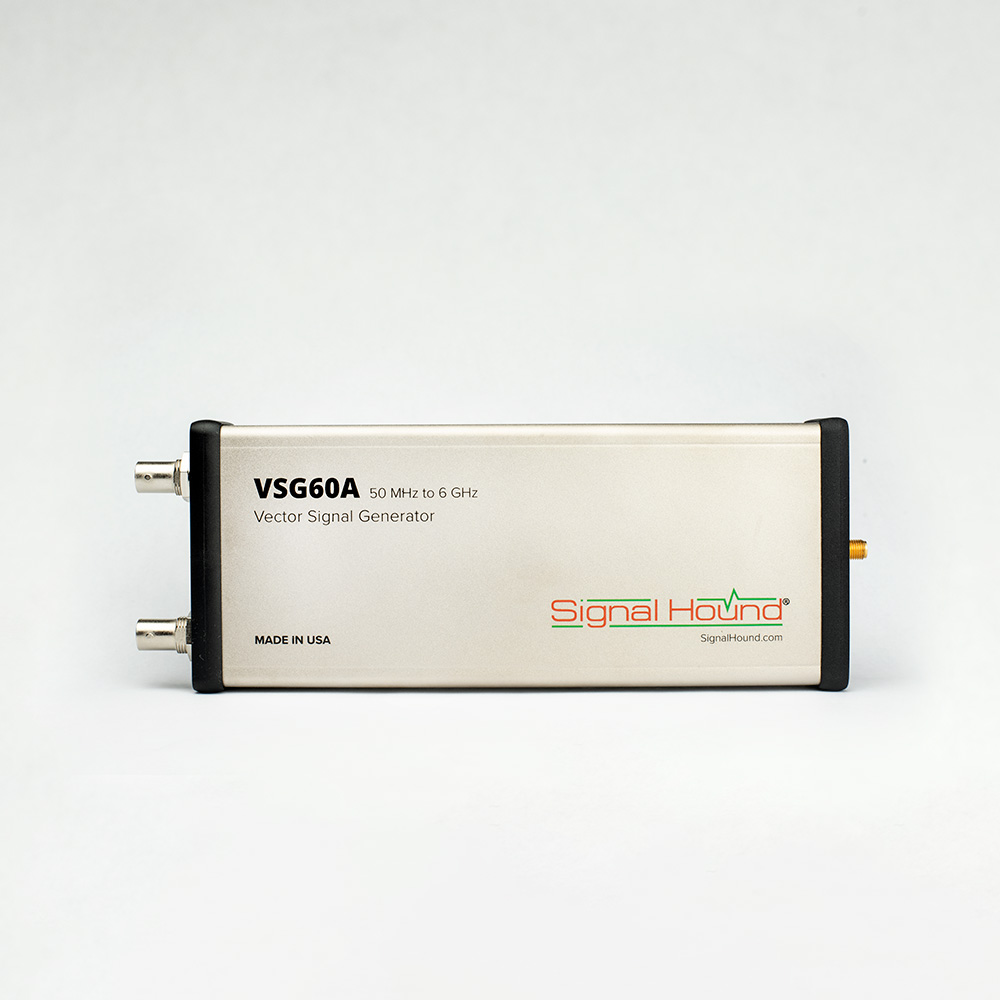

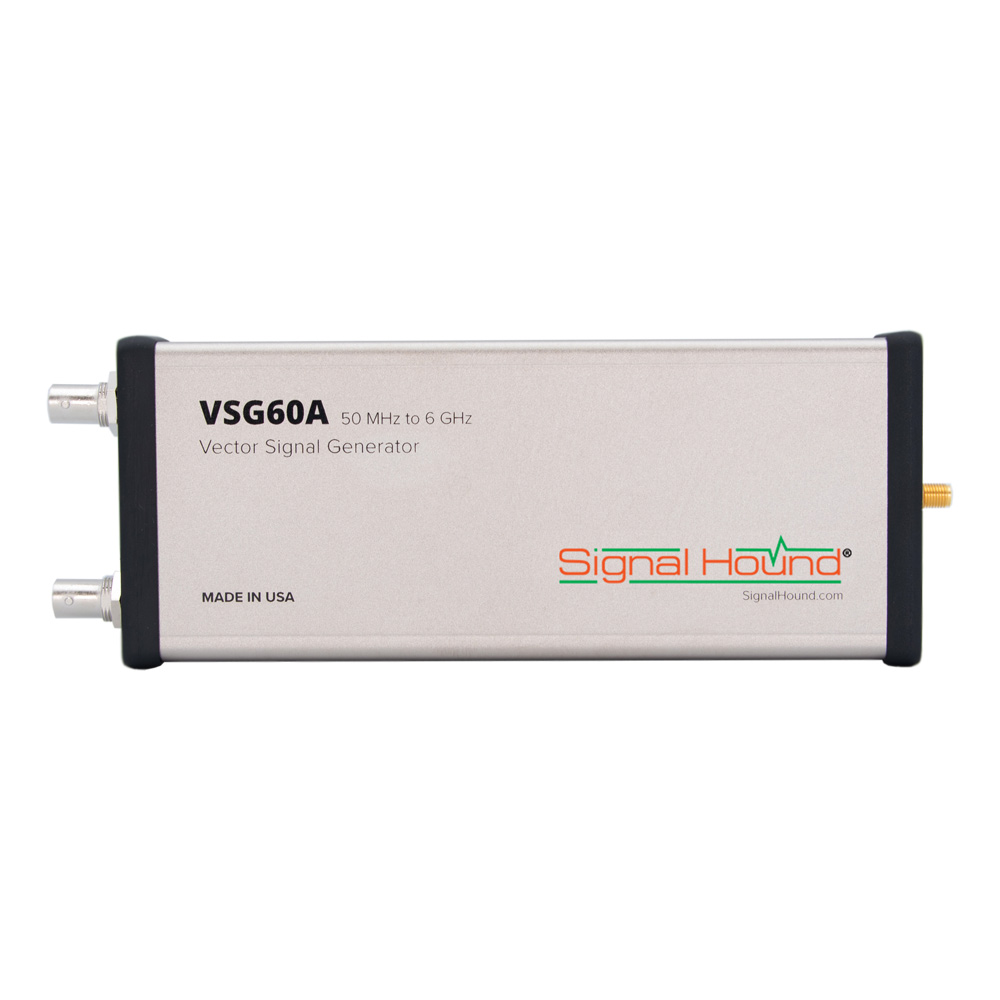

VSG60A具有低相位噪声、灵活的本地振荡器，开关时间为200µs，可进行跳频扩频测试。双14位DAC使用数字过采样以2倍或3倍I/Q符号速率运行，以提供平坦、干净的基带；并且数字可调的内部VCTCXO确保频率误差在温度下保持在最小，或者外部10MHz输入可以用于零ppm频率误差。触发输出也可用于将VSG60A与其他测试设备同步。
可用调制类型
LTE、802.11a/n/ac/ax、蓝牙LE、自定义OFDM、16/64/256/1024-QAM、2/4/8/16-PSK、2/4/8/16-FSK、ASK、GMSK、AWGN、Ramp/Chirp、步进扫描、多音、脉冲、FM、AM、CW、任意/自定义。
数字调制损伤
自定义信道响应、AWGN、采样率误差、频率和电平偏移、I/Q偏移、频谱反转。
其他功能
使用API以高达51.2 MSPS的任意采样率将自定义I/Q数据连续流式传输到VSG60A。使用外部触发输出同步多个仪器以进行复杂的测量设置。利用10MHz时基输入，确保所有实验室设备之间的频率协
射频频率范围：50 MHz 至 6 GHz
可使用低至 30 MHz 的频率
幅度范围：-55 dBm 至 +7 dBm
可在 -85 dBm 至 +10 dBm 范围内使用，但性能会有所下降
12.5 kSPS 至 51.2 MSPS 的任意 I/Q 采样率
从您的 PC 或笔记本电脑传输几乎任何大小的波形
敏捷、低相位噪声 LO，开关时间为 200 µs
幅度、混频器平衡和直流偏移随频率和温度进行校正
FPGA 中的数字过采样、基带滤波以及整个工作范围内的谐波滤波
USB供电
包含强大的软件和 API
典型 EVM：0.3%（1 GHz 载波、1 MSPS QAM16、α 0.35、升余弦）

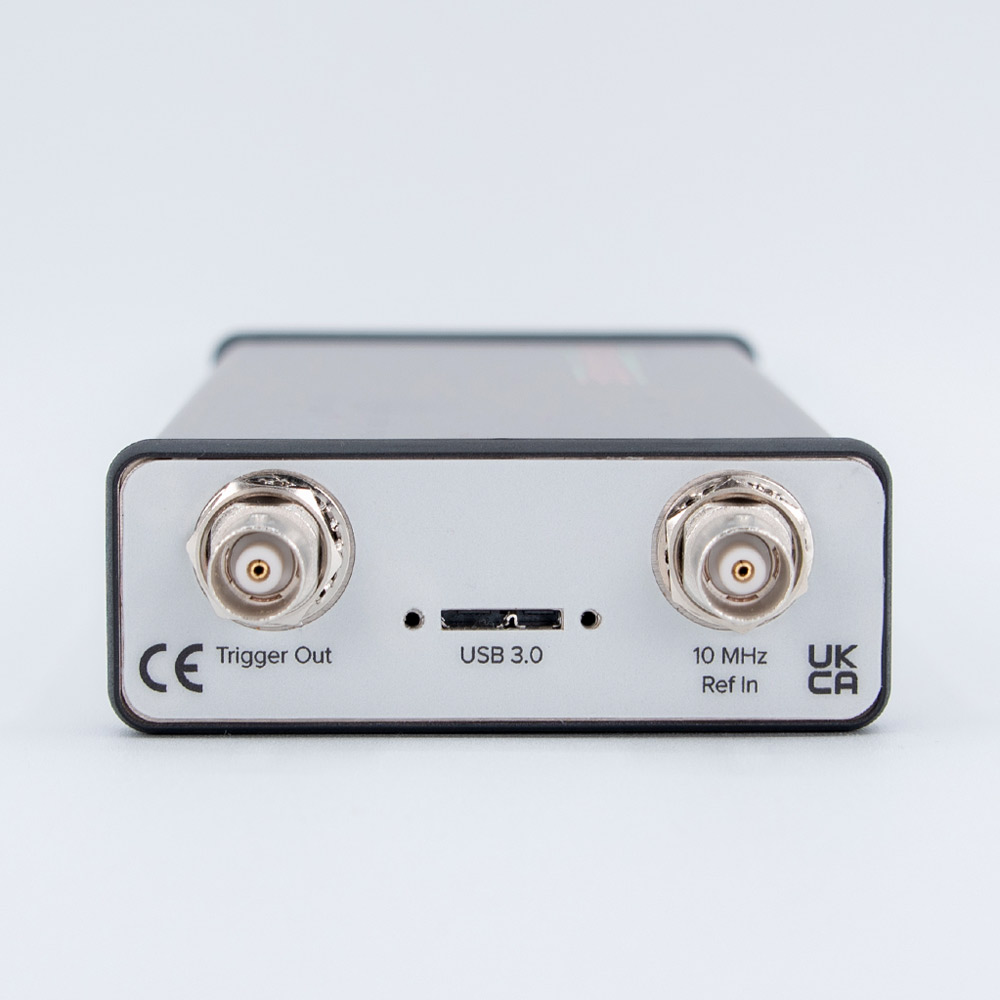

外部 10 MHz 输入和触发输出
长度低于 9 英寸，重量低于 1 磅。
| 版本 |
|
|---|---|
| 重量 | .82 磅（0.4 千克） |
| 方面 | 8.63 英寸 x 3.19 英寸 x 1.19 英寸（21.9 x 8.1 x 3 厘米） |
| 版本 |
|
|---|---|
| 重量 | 1.54 磅（0.7 千克） |
| 方面 | 10.25 英寸 x 5.44 英寸 x 3.13 英寸（26.04 x 13.8 x 7.95 厘米） |
SPIKE软件是 Signal Hound 的频谱分析仪软件，适用于 Signal Hound所有 频谱分析仪和跟踪发生器系列兼容。Spike 提供完整的设备控制、可配置的频谱图显示和用户界面以及多种分析模式，是功能强大且经济实惠的射频分析的完美应用程序。
Signal Hound官网下载地址：
版本 3.9.0 Windows 11、10、8、7— .zip文件
版本 3.9.0 Windows 11、10、8、7— .zip文件
Version 3.9.0 for Ubuntu 22.04/20.04/18.04 （BB/SM/SP only）— .zip文件
RHEL 8 版本 3.9.0（仅限 BB/SM/SP）— .zip文件
相关：
关于 Signal Hound SDK开发套件
将设备 API 文件作为 Windows DLL 或 Linux 共享对象库文件包含在内，用于控制 Signal Hound 频谱分析仪和信号发生器。
使用设备 API 进行快速、直接的设备控制。
包括 C/C++、C#、Python 和 MATLAB® 的编程示例
在线和离线文档。
包括 Spike 和 VSG60 软件的 SCPI 编程手册和示例。（了解有关 SCPI 的更多信息）
包括 VRT VITA-49 源代码、手册和示例 （SM200）
包括 Spike 扫描记录文件 （.SHR 文件）解析器示例
使用 SM200B 和 SM435B 分段 I/Q 功能执行 250MS/s 的 I/Q 采集和复杂的触发
文档
VSG25 系列 API – 版本说明
电脑要求：
操作系统
64/32 位 Windows 7/8/10/11
VS2019 或 VS2012 C++ 可再发行
Ubuntu的 18.04/20.04
CentOS 7（仅限部分设备）
RedHat 8（仅限部分设备）
推荐使用 Intel i5/i7 处理器。
原生 USB 3.0 支持
SM435B、SM200B、SP145、BB60、VSG60
10GbE 网络连接
SM200C、SM435C
USB 2.0 支持
SA44、SA124、TG44、TG124、VSG25
为相关设备安装的 Signal Hound USB 驱动程序。
发布于 2024-02-06 的当前版本—140 MB zip文件
