MSG703 5MHz至3GHz矢量信号发生器|MICRONIX/马可尼 (在产)

测量频率 5MHz至3GHz

相位噪声：

<-95dBc/Hz @ 1 至 3GHz，20kHz 偏移

<-100dBc/Hz @ 5M 至 1GHz，20kHz 偏移

最大输出功率：+14dBm

FSK 调制、PSK 调制、幅度调制（AM）

参考价格：

厂家：MICRONIX/马可尼（收录43个产品）

产地：日本

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

频率范围	5MHz 至 3GHz
SSB 相位噪声	<-95dBc/Hz @ 1 至 3GHz，20kHz 偏移 <-100dBc/Hz @ 5M 至 1GHz，20kHz 偏移
最大输出电平	<ALC 开启时> +14dBm @ 5MHz 至 <1.025GHz +13dBm @ 1.025 至 <2.025GHz +11dBm @ 2.025 至 <2.825GHz +10dBm @ 2.825 至 3GHz
扫描的种类	列表扫描、阶梯扫描
调制的种类	FSK 调制、PSK 调制、幅度调制（AM）
接口	USB 设备、USB 主机、LAN（1000BASE-T）
选择	IQ 调制器 MIQ700 高稳定性时基 MSG700-03

规范

频率范围	5MHz 至 3GHz
SSB 相位噪声	<-95dBc/Hz @ 1 至 3GHz，20kHz 偏移 <-100dBc/Hz @ 5M 至 1GHz，20kHz 偏移
最大输出电平	<ALC 开启时> +14dBm @ 5MHz 至 <1.025GHz +13dBm @ 1.025 至 <2.025GHz +11dBm @ 2.025 至 <2.825GHz +10dBm @ 2.825 至 3GHz
扫描的种类	列表扫描、阶梯扫描
调制的种类	FSK 调制、PSK 调制、幅度调制（AM）
接口	USB 设备、USB 主机、LAN（1000BASE-T）
选择	IQ 调制器 MIQ700 高稳定性时基 MSG700-03

特征

IQ 调制信号输出

通过将模拟、数字或列表数据（USB 存储器和手册）等 IQ 信号从外部输入到 IQ 调制器（选件）中，输出 IQ 调制信号。

快速切换

频率上 0.5μs 的快速切换（但在 10N-3（MHz）（N：整数）点时为 1.5ms）和 200μs 的电平上是可能的。对于命令和外部触发接收，两者都是 1.5ms（但是，在频率 10N-3（MHz）（N：整数）点为 3ms）。

ALC 功能

MSG703 通过 ALC 电路（自动电平控制电路）确保高精度的射频输出电平。

高精度频率和电平输出

频率可以设置为最大 11 位数字，分辨率为 0.1Hz。在“ALC on”时，电平精度为 ± 0.6dB（不包括 625 至 725MHz）。

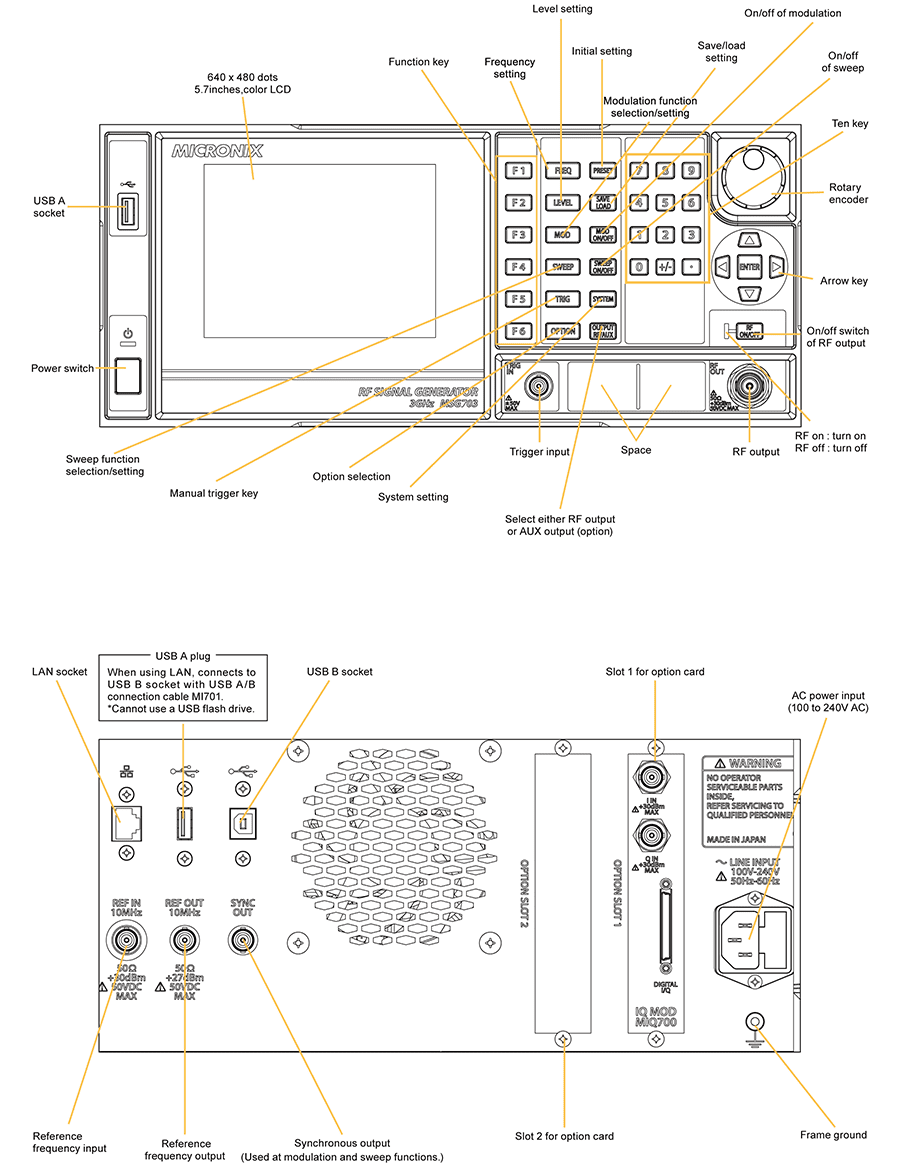

通过三种方式设置频率和电平

由于可以使用十键、旋转编码器和箭头键来设置频率和电平，因此操作性将大大提高。

丰富的调制功能

数字调制的 FSK 和 PSK 以及模拟调制的 AM 作为标准提供。FSK 和 PSK 具有具有快速传输速率的寄存器模式和产生任意调制的直接模式。
此外，还可以使用突发控制。

它们可以与扫描功能同时使用。可以跳频。

足够的扫描功能

MSG703 具有按任意频率和电平列表的列表扫描，以及从开始到停止的频率/电平按指定步长扫描的步进扫描。而且，可以通过触发信号来控制扫描，有边沿 1、边沿 2、1 级和 2 级四种触发模式。

相位偏移功能

两个 MSG703 的输出信号的相位可以同步。

体积小、重量轻

由于 MSG703 的便携尺寸为 360 （W） × 160 （H） × 360 （D） mm，重量轻至 8.5 kg，因此可以随时随地轻松使用。

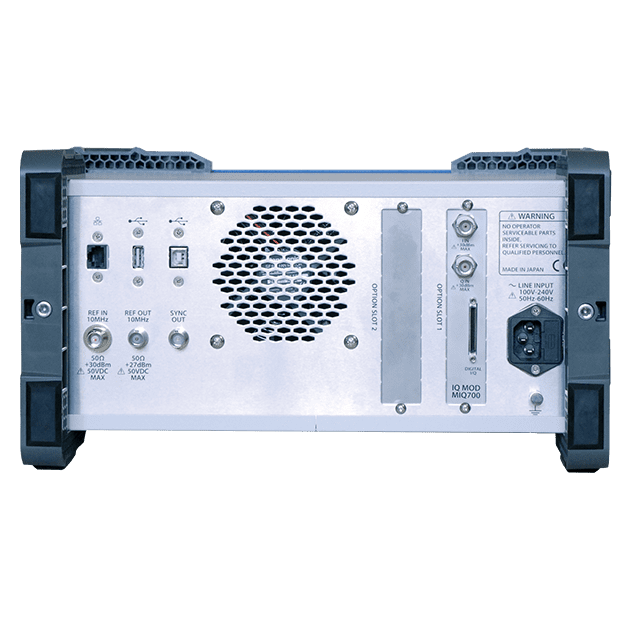

足够的接口

USB 主机、USB 设备和 LAN （1000BASE-T）作为标准配置配备。

大型彩色 LCD 显示屏

640 × 480 点、5.7 英寸和彩色 LCD 的易于阅读的屏幕。

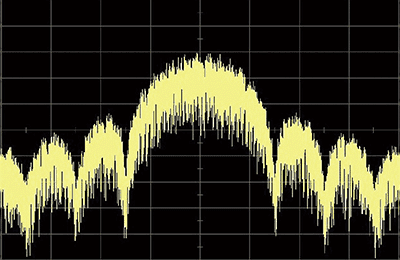

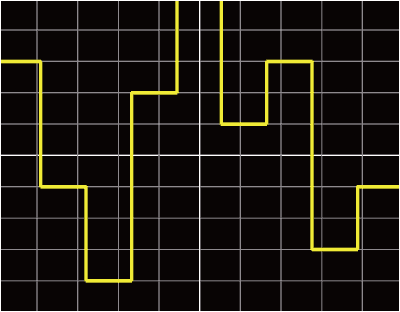

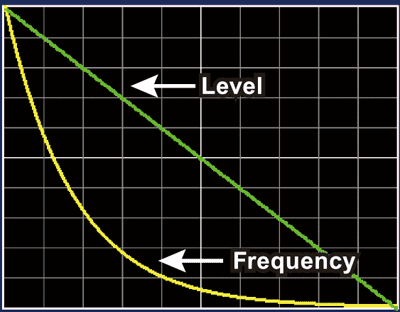

在屏幕上显示扫描波形和调制波形

屏幕上显示频率或电平扫描的波形，以及 FSK、PSK 或 AM 的调制波形。

选择

IQ 调制器 MIQ700

Q 矢量信号发生器
IQ 信号分为外部模拟、外部数字和列表数据三种。
EVM 为 1.3%

*工厂选项

高稳定性时基 MSG700-03

采用高稳定性 OCXO（恒温控制晶体振荡器）。
优异的温度稳定性和老化率

* 工厂选项

温度稳定性	<±10ppb @ 0 至 50°C
老化率	<±1ppb/天 <±100ppb/年 <±1ppm/10年
