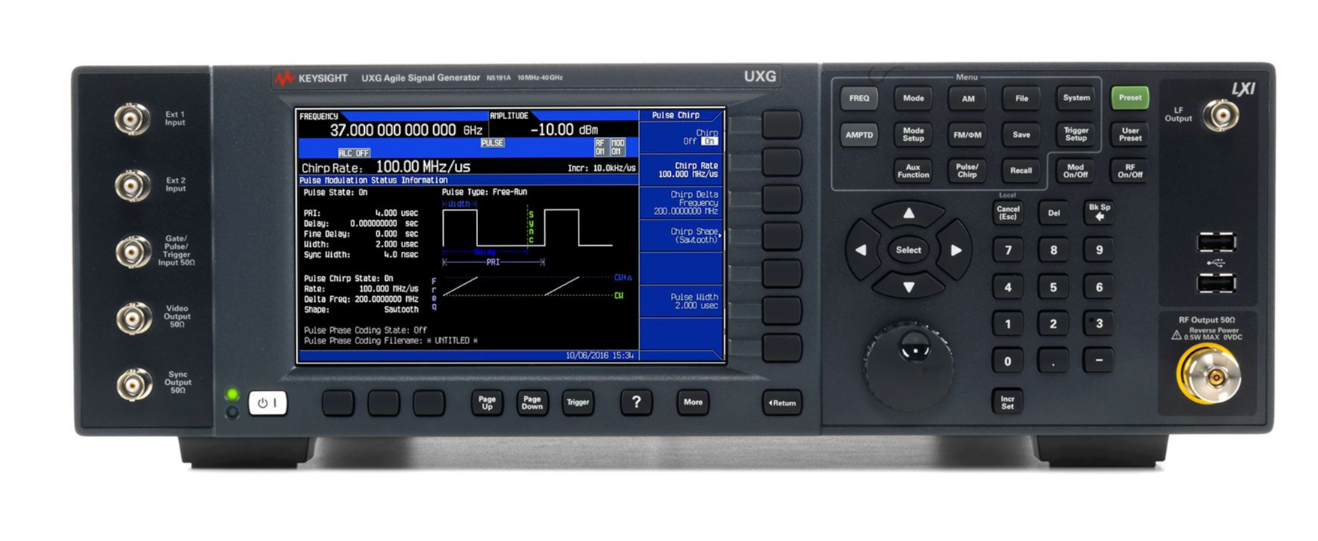

N5191A UXG X系列 10MHz至20/40GHz捷变信号发生器 改进版|是德/KEYSIGHT (在产)
产品描述

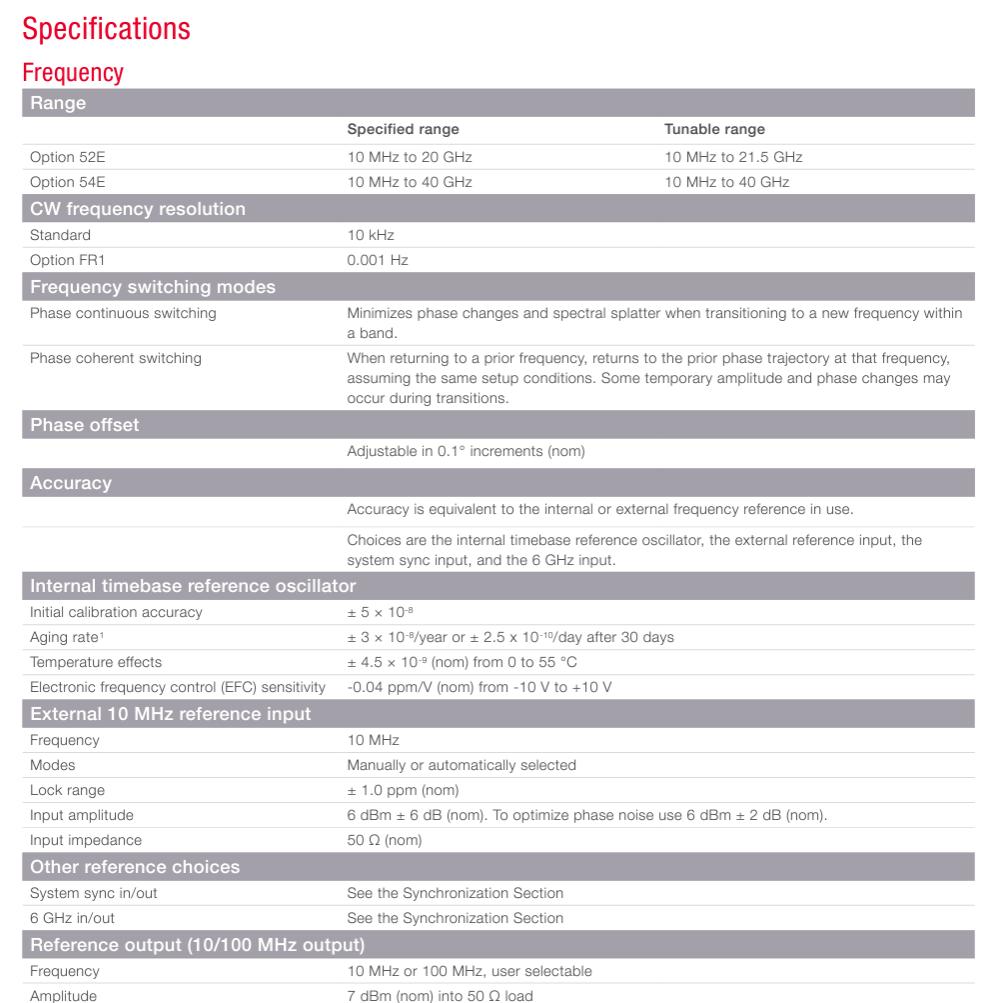

详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
N5191A UXG X 系列捷变信号发生器改进型在10 MHz 至 40 GHz 的频率范围内提供了快速的频率、幅度和相位相干开关切换功能。
特点
更贴近现实：复杂雷达、电子战和天线测试等应用中日益复杂的信号环境
根据需要实施信号仿真，从而更快执行测试，增强对电子战系统的信心：UXG 是一款可扩展的威胁仿真器
使用脉冲描述字（PDW）生成长脉冲串，单独控制脉冲特征
快速频率调谐功能支持您在宽广的频率范围内快速表征天线
性能出众且不要求获取出口许可证
附件包括：
10 kHz 频率分辨率
100 μs 开关速度（高达 31.6 GHz）；500 µs（高达 40 GHz）
+10 至 -10 dBm 幅度范围
-117 dBc/Hz（典型值）标配相位噪声（10 GHz 载频，20 kHz 频偏）
3.5 mm（阴头）至 3.5 mm（阴头）连接器适配器（仅适用于 20 GHz 型号）
2.4 mm（阴头）至 2.4 mm（阴头）和 2.4 mm（阴头）至 2.9 mm（阴头）连接器适配器（仅适用于 40 GHz 型号）
符合当地标准的电源线
文档集（光盘）
为期一天的现场入门帮助
特点
复杂的系统需要使用强大的工具
UXG X 系列捷变信号发生器可以随时创建复杂场景，轻松满足您的需求。 UXG 是一个功能强大、现成可用的构建模块，您可以灵活地将其配置为可靠的本振（LO）或是可扩展的威胁仿真器。 UXG 消除了模拟和矢量技术之间的界限，可以加速将新情报整合到最新信号场景中。 拥有UXG，您将能够生成越来越复杂的场景，实现更逼真的仿真。
可以满足高达 44 GHz 的各种电子战、雷达和天线测试要求
UXG 采用了直接数字合成（DDS）技术，可以在最短 170 ns 内更新频率、幅度和相位设置，并可在内部提供可重复的相位
可以仿真先进的雷达信号，产生具有 90 dB 通断比的窄脉冲，以及宽度为载波频率 10% 到 25% 的线性调频信号
快速频率调谐功能支持您在宽广的频率范围内快速表征天线：标准配置提供 100 µs 开关速度，根据需要还可通过选件提供 1 µs 和 370 ns 的开关速度
接受脉冲描述字（PDW），可以快速高效地生成长脉冲序列，同时允许单独进行相位控制
生成成形脉冲和宽带线性或非线
捷变信号发生器与捷变矢量适配器之间的区别
UXG 捷变信号发生器让您能够借助更快速的开关切换、相位相干性和广泛的脉冲调制等功能特性，准确仿真雷达、天线和电子战测试中的多发射机场景。 UXG 捷变矢量适配器进一步扩展了信号发生器的功能，使其可以仿真复杂的脉冲（脉冲具有可变的上升时间/下降时间和任意调制方式），包括非线性调频信号和通信信号。
UXG 捷变信号发生器：
仿真雷达、电子战和天线测试中日益复杂的信号环境
为仿真生成信号，更快、更准确地测试电子战系统
使用脉冲描述字（PDW）生成长脉冲串，单独控制脉冲特征
准确仿真多威胁环境
调制宽度通常为载波频率的 10%
固定的脉冲上升时间和下降时间
UXG 捷变矢量适配器：更逼真地仿真雷达和电子战应用中日益复杂的信号环境，助力您更自信地进行测试
快速适配，提供多种通道和端口配置
通过幅度、相位和时间校准，确保多个信号源保持一致
所有频率的调制宽度均为 1.6 GHz
整形脉冲的上升时间和下降时间
为雷达和电子战测试创建多发射机场景
对雷达和电子战系统进行逼真测试，关键就在于所生成的信号能否准确仿真多发射机环境中来自不同方向的数千个发射机所产生的每秒数百万个脉冲。 传统的方法需要使用极为复杂的大型系统，但研发工程师很难获得这样的系统。 商用现货（COTS）“捷变信号发生器”内置的新技术可以提供更低成本的综合解决方案，是工程师测试台的理想选择。 这种技术还可以帮助研发人员生成更复杂、更逼真的仿真，从而增强对电子战系统性能的信心。
应用指南
关键词:
技术支持: N5191A UXG X 系列捷变信号发生器，改进版 - 是德科技Keysight
应用指南
This application note starts with the basics of radar and EW transmitters and receivers and the performance of different pulse-compression schemes. It covers how to choose the right instrument to generate signals to test components, receivers, and systems, as well as those needed for effective EW...
2024-08-19
技术资料
This data sheet provides a summary of key performance parameters for the modified version of the UXG signal generators.
2021-03-31
配置指南
This configuration guide will help you determine which performance options, accessories, and services to include with your new UXG or to add as upgrades to an existing UXG.
2022-11-23
演示
Explore YouTube for videos of the N5193A UXG agile signal generator.
2017-03-27
其他资源
2014-10-01
技术概述
Keysight EW threat simulation solutions are highly scalable to meet a wide range of user requirements, from a single desktop instrument for early development work and troubleshooting, to multi-rack systems for the most sophisticated threat scenarios. This document describes the range of capabilities...
2021-04-21
服务手册
This guide describes how to troubleshoot the N5191A and N5193A UXG X-Series agile signal generator to the assembly level. It includes block diagrams, assembly replacement procedures, and a list of replaceable parts.
2021-10-01
参考指南
2020-06-01
安装指南
Install Note
2017-02-28
技术资料
The UXG data sheet provides a summary of key performance parameters for UXG signal generators.
2021-03-31
安装指南
The instructions in this firmware upgrade guide enable you to upgrade firmware on a Keysight X-Series signal generator from the Keysight Technologies website.
2018-06-30
应用指南
Part 8 of the Radar App Note series focuses on multi-emitter testing of radar and electronic warfare (EW) systems. Realistic testing of these systems depends on the generation of signals that accurately simulate multi-emitter environments consisting of thousands of emitters and millions of pulses...
2020-09-11
应用指南
Learn about the available technological approaches for EW signal and environment simulation, and the latest progress in flexible, high-fidelity solutions.
2020-06-15
安装指南
2019-05-01
技术概述
Tips for Preventing Damage to Signal Generators, Models N518xB,N519xA, E82x7D.
2019-02-21
仪器固件/软件
适用于 N5191A UXG 捷变信号发生器。
