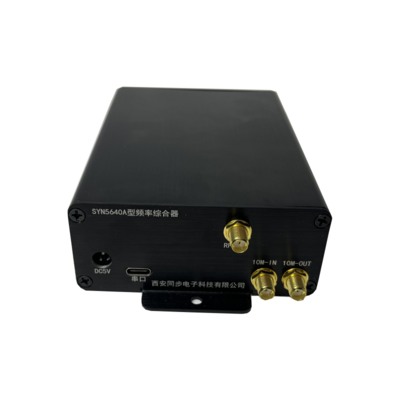

SYN5640系列 50/100MHz至4/6.8/13/22/25/30/40GHz 频率综合器 |同步天下 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SYN5641系列射频发生器是一款便于集成的高性价比射频微波信号发生模块。该射频发生器采用直接数字合成和锁相技术，输出频率高达40GHz，拥有低成本，低谐波，低相噪，宽频率和快速切换等特点，是为用户量身打造的高性价比测试信号发生解决方案。
该系列射频发生器广泛应用于通信、计量、国防和科学实验中，主要用于各类整机、系统及部件、元器件的测试中，提供激励或模拟仿真信号，非常适合在0～40GHz各种射频段和微波段开发使用，包括P,L,S,C，X，Ku，K和Ka等波段。
关键词：高频信号发生器，rf信号发生器，射频信号产生器
产品功能
1) 最高40GHz频率输出；
2) 支持USB与上位机通信。
产品特点
a) 宽频，低相噪，低谐波；
b) 高动态，高可靠性，高性价比；
c) 体积小巧，便于集成。
典型应用
1) 时频计量标准器具，教育/大学/计量实验室通用；
2) 同步广播、数字电视、单频网系统、同步采集系统；
3) 802.11n开发/测试，LTE工程；
4) 天线设计，EMC测试，生产验证和测试。
技术指标
型号 | SYN5641A | |
输出信号 | 射频信号 | 50MHz～4GHz |
频率步长 | 3KHz | |
功率范围 | -20dBm～+10dBm | |
分辨力 | 典型值0.5dB | |
内置晶振 | 频率 | 10MHz |
开机特性 | ≤1E-8 | |
日频率波动 | ≤5E-9 | |
老化率 | ≤5E-10/日 | |
秒稳定度 | ≤3E-11/s | |
频率复现性 | ≤1E-8 | |
频率准确度 | ≤3E-8（出厂设置频率偏差） | |
预热时间 | 30分钟 | |
输入信号 | 外参考 | 1路10MHz 电平0dBm～20dBm |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） | |
存储温度 | -30℃～＋70℃ | |
数据通信 | USB 提供频率幅度设置指令 | |
供电电源 | DC5V供电 | |
重量 | 约300g | |
机箱尺寸 | 120x88x38mm（主体部分） | |
选件 | 根据客户要求定做类似产品 |
型号 | SYN5641C | |
输出信号 | 射频信号 | 50MHz～6.8GHz |
频率步长 | 3KHz | |
功率范围 | -20dBm～+10dBm | |
分辨力 | 典型值0.5dB | |
内置晶振 | 频率 | 10MHz |
开机特性 | ≤1E-8 | |
日频率波动 | ≤5E-9 | |
老化率 | ≤5E-10/日 | |
秒稳定度 | ≤3E-11/s | |
频率复现性 | ≤1E-8 | |
频率准确度 | ≤3E-8（出厂设置频率偏差） | |
预热时间 | 30分钟 | |
输入信号 | 外参考 | 1路10MHz 电平0dBm～20dBm |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） | |
存储温度 | -30℃～＋70℃ | |
数据通信 | USB 提供频率幅度设置指令 | |
供电电源 | DC5V供电 | |
重量 | 约300g | |
机箱尺寸 | 120x88x38mm（主体部分） | |
选件 | 根据客户要求定做类似产品 |
型号 | SYN5641E | |
输出信号 | 射频信号 | 50MHz～13GHz |
频率步长 | 10Hz | |
功率范围 | -20dBm～+10dBm | |
分辨力 | 典型值0.5dB | |
内置晶振 | 频率 | 10MHz |
开机特性 | ≤1E-8 | |
日频率波动 | ≤5E-9 | |
老化率 | ≤5E-10/日 | |
秒稳定度 | ≤3E-11/s | |
频率复现性 | ≤1E-8 | |
频率准确度 | ≤3E-8（出厂设置频率偏差） | |
预热时间 | 30分钟 | |
输入信号 | 外参考 | 1路10MHz 电平0dBm～20dBm |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） | |
存储温度 | -30℃～＋70℃ | |
数据通信 | USB 提供频率幅度设置指令 | |
供电电源 | DC5V供电 | |
重量 | 约300g | |
机箱尺寸 | 120x88x38mm（主体部分） | |
选件 | 根据客户要求定做类似产品 |
型号 | SYN5641G | |
输出信号 | 射频信号 | 100MHz～22GHz |
频率步长 | 10Hz | |
功率范围 | -15dBm～+10dBm | |
分辨力 | 典型值0.5dB | |
内置晶振 | 频率 | 10MHz |
开机特性 | ≤1E-8 | |
日频率波动 | ≤5E-9 | |
老化率 | ≤5E-10/日 | |
秒稳定度 | ≤3E-11/s | |
频率复现性 | ≤1E-8 | |
频率准确度 | ≤3E-8（出厂设置频率偏差） | |
预热时间 | 30分钟 | |
输入信号 | 外参考 | 1路10MHz 电平0dBm～20dBm |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） | |
存储温度 | -30℃～＋70℃ | |
数据通信 | USB 提供频率幅度设置指令 | |
供电电源 | DC5V供电 | |
重量 | 约300g | |
机箱尺寸 | 120x88x38mm（主体部分） | |
选件 | 根据客户要求定做类似产品 |
型号 | SYN5641J | |
输出信号 | 射频信号 | 50MHz～30GHz |
频率步长 | 10Hz | |
功率范围 | -30dBm～+15dBm | |
分辨力 | 典型值0.5dB | |
内置晶振 | 频率 | 10MHz |
开机特性 | ≤1E-8 | |
日频率波动 | ≤5E-9 | |
老化率 | ≤5E-10/日 | |
秒稳定度 | ≤3E-11/s | |
频率复现性 | ≤1E-8 | |
频率准确度 | ≤3E-8（出厂设置频率偏差） | |
预热时间 | 30分钟 | |
输入信号 | 外参考 | 1路10MHz 电平0dBm～20dBm |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） | |
存储温度 | -30℃～＋70℃ | |
数据通信 | USB 提供频率幅度设置指令 | |
供电电源 | DC5V供电 | |
重量 | 约300g | |
机箱尺寸 | 120x88x38mm（主体部分） | |
选件 | 根据客户要求定做类似产品 |
型号 | SYN5641L | |
输出信号 | 射频信号 | 25GHz～40GHz |
频率步长 | 4Hz | |
功率范围 | -13dBm～+13dBm | |
分辨力 | 典型值0.5dB | |
内置晶振 | 频率 | 10MHz |
开机特性 | ≤1E-8 | |
日频率波动 | ≤5E-9 | |
老化率 | ≤5E-10/日 | |
秒稳定度 | ≤3E-11/s | |
频率复现性 | ≤1E-8 | |
频率准确度 | ≤3E-8（出厂设置频率偏差） | |
预热时间 | 30分钟 | |
输入信号 | 外参考 | 1路10MHz 电平0dBm～20dBm |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） | |
存储温度 | -30℃～＋70℃ | |
数据通信 | USB 提供频率幅度设置指令 | |
供电电源 | DC5V供电 | |
重量 | 约300g | |
机箱尺寸 | 120x88x38mm（主体部分） | |
选件 | 根据客户要求定做类似产品 |
型号 | SYN5641N | |
输出信号 | 射频信号 | 通道1：0.1GHz～25GHz 通道2：25GHz～40GHz |
频率步长 | 4Hz | |
功率范围 | -13dBm～+13dBm | |
分辨力 | 典型值0.5dB | |
内置晶振 | 频率 | 10MHz |
开机特性 | ≤1E-8 | |
日频率波动 | ≤5E-9 | |
老化率 | ≤5E-10/日 | |
秒稳定度 | ≤3E-11/s | |
频率复现性 | ≤1E-8 | |
频率准确度 | ≤3E-8（出厂设置频率偏差） | |
预热时间 | 30分钟 | |
输入信号 | 外参考 | 1路10MHz 电平0dBm～20dBm |
环境特性 | 工作温度 | 0℃～＋50℃ |
相对湿度 | ≤90%（40℃） | |
存储温度 | -30℃～＋70℃ | |
数据通信 | USB 提供频率幅度设置指令 | |
供电电源 | DC5V供电 | |
重量 | 约300g | |
机箱尺寸 | 120x88x38mm（主体部分） | |
选件 | 根据客户要求定做类似产品 |
