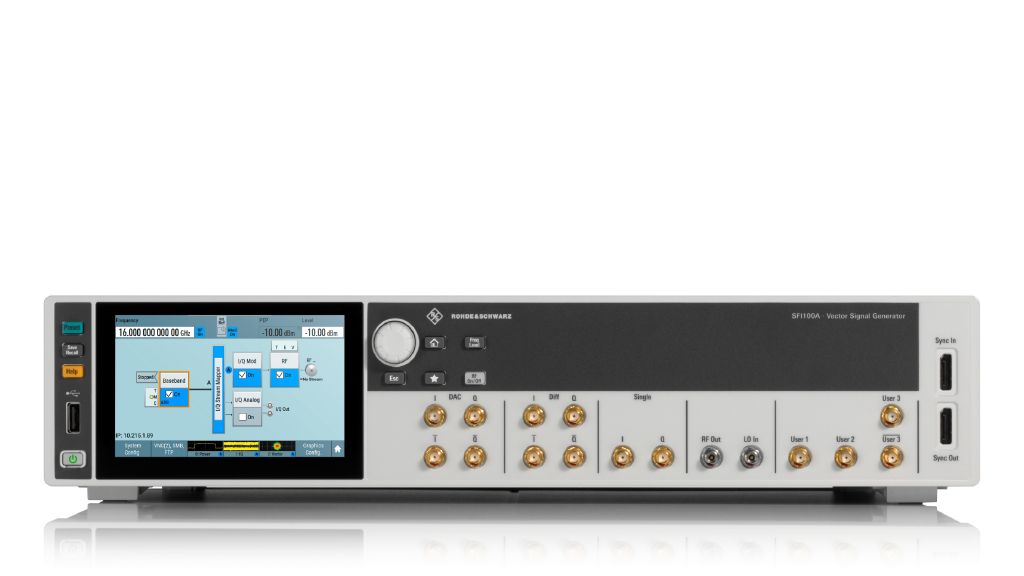

    最高 10 GHz 射频调制带宽ARB 内存高达 8 GSample中频输出范围高达 11 GHz 至 21 GHz宽带直连 DAC、差分和单端模拟 I/Q 输出与 R&S®FE110ST 和 R&S®FE170ST 前端全面集成
    频率范围：100 kHz至6/7.5/12.75/20/ 31.8/40/44 GHz输出功率：-120dBm至+18 dBm相位噪声：<-129dBc@1GHz@10kHz谐波：<-55dBc(f>3.5GHz)最高1 GHz内部射频调制带宽出色的调制频率响应、误差矢量幅度 (EVM)和邻道功率比(ACPR)面向FR1和FR2的5G NR信号生成可满足未来的WLAN射频频率和调制 带宽要求触摸屏和框图保证操作便

    R&S®SMW200A 100kHz至3/6/7.5/12.75/20/31.8/40/44/56/67GHz双通道矢量信号发生器 2GHz调制带宽|罗德与施瓦茨 (在产)

    频率范围：100  kHz至3/6/7.5/12.75/20/ 31.8/40/44/56/67 GHz

    使用R&S®FE170ST前端将频率范围扩展至 110 GHz到170 GHz

    可选的第二路射频路径，频率范围为 100 kHz至3/6/7.5/12.75/20/31.8/44 GHz

    内部基带提供最高2  GHz  I/Q调制带宽（射 频带宽）

    选件符合所有重要的数字通信标准

    可选集成式衰落模拟器，带宽最高达 800 MHz

    支持所有主要的MIMO模式，包括3x3、4x4、 8x4、4x8、8x8和4x2x2

    触摸屏设计辅以重要框图，实现直观操作

    参考价格 ：

    厂家：罗德与施瓦茨|Rohde & Schwarz （收录21个产品）

    产地：德国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    R&S®SMW200A矢量信号发生器适用于严苛的应用。得益于灵活性、高性能和直观化操作，这 款矢量信号发生器可用于生成复杂的高质量数字调制信号。


     R&S®SMW200A发生器非常适合生成所需的数字调制信号，以 便开发新型宽带通信系统、验证4G和5G基站或用于航空航天 和国防工业应用。


     R&S®SMW200A的I/Q调制带宽高达2  GHz（具有内部基带），  满足第四代和第五代标准（例如5G、LTE-Advanced和IEEE  802.11ac/ad），专为满足未来需求而设计。模块化可扩展架构 便于用户根据实际应用优化发生器，并在需要时进行升级。


    用户可添加一个附加射频路径、多达两个基带和四个衰落模 拟器模块，不会影响信号质量。因此，R&S®SMW200A可以创建 以往需要多台仪器才能实现或根本无法实现的信号场景。从 MIMO（最高8x8）和LTE-Advanced载波聚合（包括衰落）到多标 准无线电，从未有仪器具备如此出色的信号生成能力。

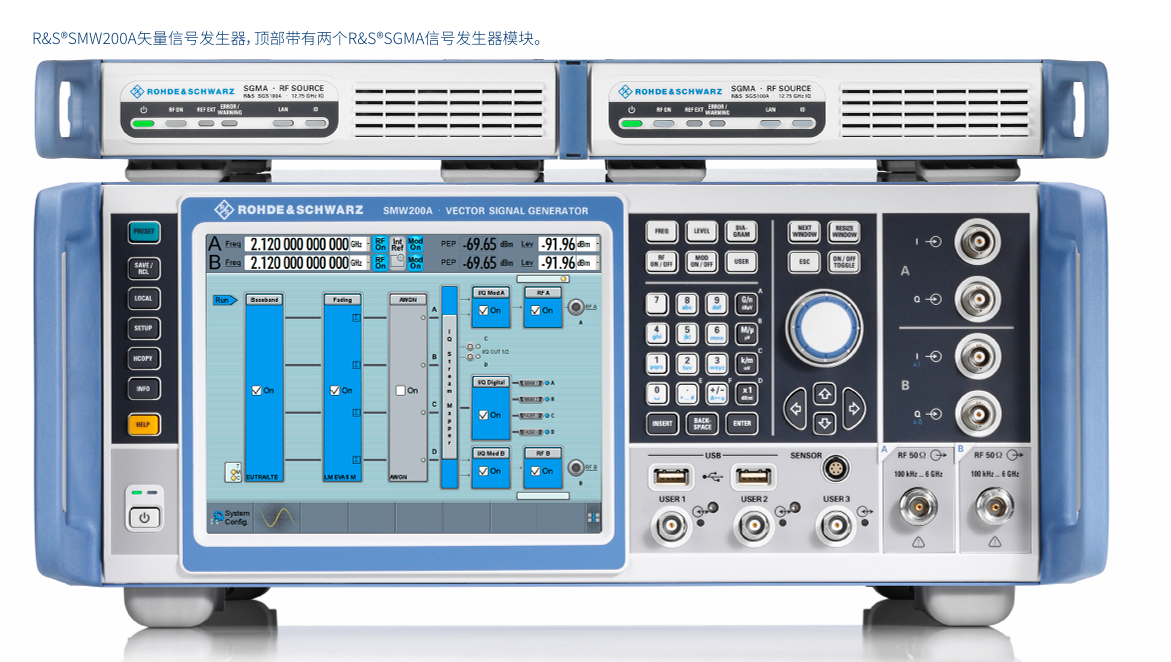

     如果需要两个以上的射频路径，则可以连接附加的 R&S®SGMA信号发生器模块。基于触摸屏的直观操作概念便 于用户简要了解复杂程度不一的测量活动，并快速提供所需 结果。


    • 频率范围：100  kHz至3/6/7.5/12.75/20/ 31.8/40/44/56/67 GHz

    • 使用R&S®FE170ST前端将频率范围扩展至 110 GHz到170 GHz

    • 可选的第二路射频路径，频率范围为 100 kHz至3/6/7.5/12.75/20/31.8/44 GHz

    • 内部基带提供最高2  GHz  I/Q调制带宽（射 频带宽）

    • 选件符合所有重要的数字通信标准

    • 可选集成式衰落模拟器，带宽最高达 800 MHz

    • 支持所有主要的MIMO模式，包括3x3、4x4、 8x4、4x8、8x8和4x2x2

    • 触摸屏设计辅以重要框图，实现直观操作


    高级射频测量设备必须非常灵活。性能和功能要求因测试装 置和应用而异。R&S®SMW200A能够出色地应对挑战，树立了 信号发生器的新标杆。R&S®SMW200A能够在开发和验证应用 中轻松为组件、模块和完整基站等各类被测设备生成合适的 测试信号。


     通用配置

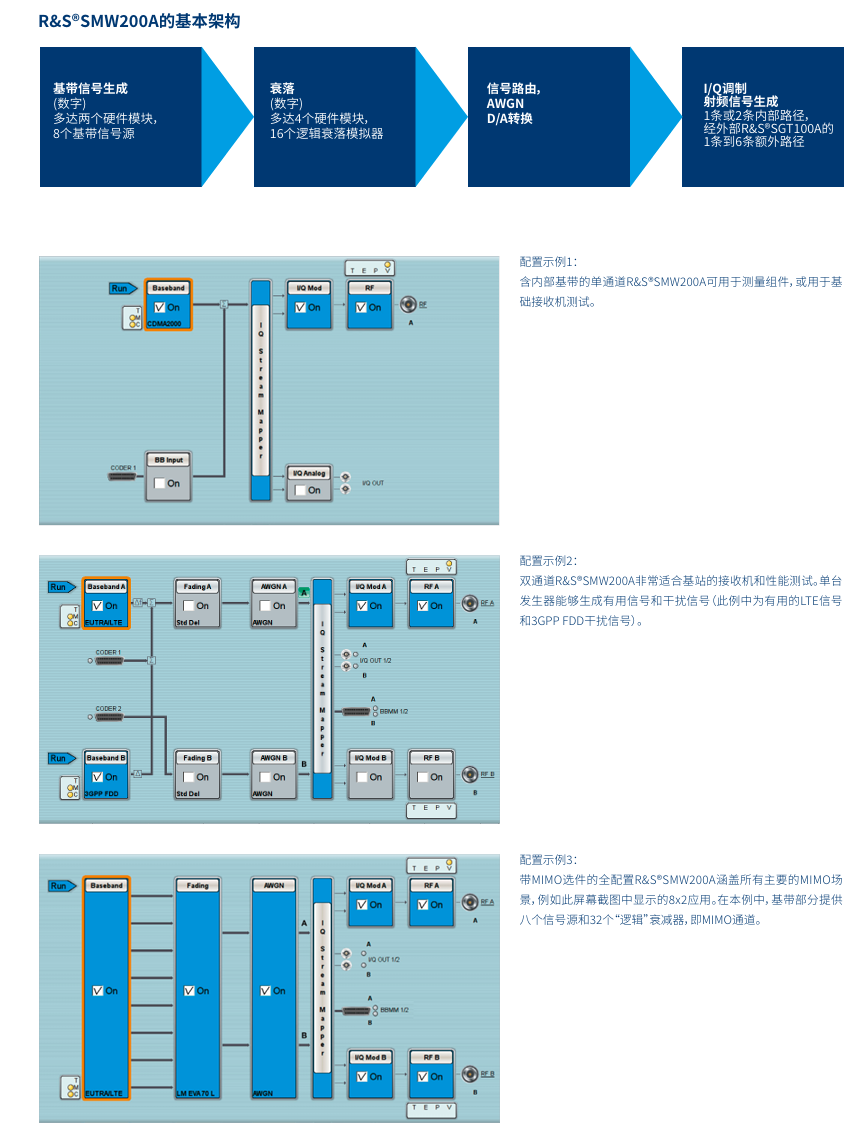

    R&S®SMW200A采用模块化设计，能够根据特定应用需求装配 合适的选件。仪器支持所有配置，包括典型的单通道矢量信号 发生器和多通道MIMO接收机测试仪。

    发生器最多可以装配两个内部基带模块和四个衰落模拟器模 块。仪器还可以安装一个附加的射频路径。基于此概念，单个 装置中集成两个功能全面的矢量信号发生器，能够轻松创建 复杂的信号场景，例如有用信号结合干扰信号、双小区和发射/ 接收分集场景。


    适合MIMO、MSR或LTE Advanced应用


    发生器的适用范围远不止于此。R&S®SMW200A的功能超过 组合使用两台常规发生器。此发生器装备齐全时，基带部分 可提供多达八个独立的信号源和64个逻辑衰减器。这使得 R&S®SMW200A非常适合MIMO以及LTE  Advanced（载波聚 合）、HSPA（双载波）和多标准无线电等场景中的其他复杂应 用。


    采用模块化体系架构，可更好地适配具体应用


    R&S®SMW200A的所有选件几乎均可进行升级，而且大多数只 需使用激活码。R&S®SMW200A可配置为常规的单通道矢量信 号发生器，并可以按任何应用的需求进行定制。用户仅需按目 前需求购买，将来可根据需要进行升级





    简化设置

    宽带基带和矢量信号发生器集于一体

    矢量信号发生器需要强大的基带部分，以满足先进通信系统的要求。R&SSMW200A同样在此领域树立了标准。发生器可配备内部射频调制带宽高达2GHz的基带部分。此选件使R&S®SMW200A矢量信号发生器能够提供频率高达67GHz的已充分校准的宽带解决方案。

    单台仪器中能够安装一个或两个基带发生器，只需使用单台仪器即可生成两个最高44GHz的任何调制类型的独立宽带信号。

    两个可用的基带模块均包含实时编码器和最大存储深度为2Gsample的任意波形发生器。带宽高达2GHz,涵盖5G NR、LTE和WLAN IEEE802.11be等现代数字标准以及宽带多载波或多标准无线电信号。

    轻松生成复杂信号

    基带信号可进行数字叠加，提供最大士1GHz的频率偏移，且功率和相位相对变化。这样一来，可以使用R&S®SMW200A非常轻松地生成多载波场景并组合不同的数字标准。

    只需使用单个双通道R&SSMW200A,即可创建接收机测试中通常需要的有用信号和干扰信号场景。根据场景的总带宽以及所需的有用信号和干扰信号间电平差，在很多情况下只需使用一个射频路径即可输出信号。第二个射频路径可用于其他任务，例如生成附加的连续波干扰信号。

    高级多通道信号生成

    R&S*SMW200A发生器具有高级基带架构，能够模拟复杂场景。内部基带源多达八个，便于轻松生成多个所需信号，例如用于LTE载波聚合、多小区/多用户模拟、干扰测试或多标准无线电(MSR)测试。八路独立通道还可以单独进行衰落和噪声模拟。

    灵活的路由能力和内部实时添加基带信号，能够支持并行测试。所有信号按其周期生成。这样可以同步生成完整数据序列的多个载波，被测设备可以同时进行各种信号的解调测试。这缩短了整体测试时间,并最大程度地减少了所需的硬件投入。



    支持所有重要的数字标准

    R&S®SMW200A使用软件选件以生成符合所有重要数字标准的信号，尤其是符合5GNR、LTE/LTE-Advanced(最高R15)、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution和WLAN IEEE802.11a/b/g/n/j/p/ac/ax/ad/be标准。这会模拟整个物理层和大部分标准的通道编码。因此，R&S®SMW200A非常适合根据标准执行接收机测量，例如根据3GPPTS38.141(用于5G NR)或3GPP TS36.141(用于LTE/LTE-Advanced)进行基站测试。

    相比于市面上的许多其他解决方案，R&S®SMW200A能够直接配置和生成符合数字标准的信号。软件选件无缝集成到发生器的固件，因此无需使用其他电脑软件。这样无需花费时间将波形从外部电脑软件传输至信号发生器的输出存储，简化了操作并节省了宝贵的测试时间。

    R&S®SMW200A性能出色，即使需要进行详尽的信号计算，也能够近乎实时地响应新设置。因此，测试场景能够简单快速地适应新要求。参数可立即进行调整以实施优化或排查故障，不会导致生产中断或产生等待时间。

    用户可从众多帮助功能中获益。例如，用户可一键使用预定义设置来配置符合标准的信号（例如标准中定义的测试模型）。视觉辅助工具（例如LTE选件的时间表）能够在图形中显示信号结构。这些工具帮助用户监测复杂的信号场景，并快速设置所需参数。对于5G NR、LTE和3GPP FDD(UMTS)等复杂的数字标准，强大的测试用例向导工具可帮助用户简化工作。用户视觉辅助工具（例如LTE选件的时间表）能够在图形中显示信号结构。这些工具帮助用户监测复杂的信号场景，并快速设置试。

    生成用于雷达模块测试和接收机测试的信号

    结合R&S®Pulse Sequencer脉冲序列生成软件后，R&S®SMW200A能够生成简单的脉冲、脉冲串以及复杂的多发射机和多通道雷达场景。发生器可以为每个单独的脉冲灵活配置脉冲定时、调幅/调频等脉内调制、宽带线性调频、巴克码或多相。嵌套循环、重叠和子序列等控制元素可用于动态排序应用。确定性或随机脉间调制配置文件支持用户轻松配置随时间变化的脉冲串特性。

    天线方向图和天线扫描可以添加到定义的脉冲序列中，以便模拟真实的雷达发射机。在场景模拟中，可以在二维地图上部署多个发射机和一个接收机，包括姿态和高度信息。利用额外配置的接收机天线方向图和天线扫描，R&SSMW200A可以创建在接收机天线的射频输出端出现的真实信号。这样可以降低成本，在实验室进行传导接收机测试，无需进行昂贵的空口现场测试。模拟的接收机还可以配置为搭载多个天线，每个天线均具有独立的天线方向图、位置和指向。这样一来，R&SSMW200A能够用作强大的测试平台，可以测试雷达模块和测向应用中的多通道接收机。

    此外,R&S®SMW200A和R&S®Pulse Sequencer脉冲序列生成软件相结合，能够生成FCC、ETSI或TELECT403标准针对动态频率选择(DFS)测试规定的雷达信号。这使得R&SSMW200A解决方案非常适合测试WLAN设备在同一频段中存在雷达信号的情况下功能是否正常。


    使您的设备更优异

    出众的信号质量

    • 先进的数模转换器和优越的射频链路: 保证出色的调制特性。

    • 测试高性能被测设备: 信号发生器的射频性能需要远高于被测设备。

    • 调制频率响应: 发生器在2GHz带宽范围内可实现低于0.4dB（测量值）的调制频率响应。

    • 5GNR信号生成: 能够生成5GNR信号（100MHz通道带宽，64QAM PDSCH，39GHz载波频率），误差失量幅度(EVM)为-43dB（测量值）。

    • 高质量信号: 包括WCDMA、LTE、宽带QAM调制载波或线性调频脉冲以及多载波连续波场景。

    出色的调制特性

    • 射频带宽: R&SSMW200A具有一个射频带宽高达2GHz的宽带I/Q调制器。

    • 频率范围: 利用此带宽，发生器涵盖其频率范围内的几乎所有应用，包括无线和卫星通信、雷达、科研和教学应用。

    • 内部基带: 发生器能够生成带宽高达2GHz的信号。


    优异的射频特性

    • 绝对电平精度: 在-120dBm至+18dBm的整个规定电平范围内，绝对电平精度优于0.5dB(f≤3GHz),无需使用附加选件。

    • 快速设置时间: 使用IEC/IEEE总线的频率和电平设置时间为600μs(典型值)。

    • 脉冲调制器: 开关比大于80dB,上升/下降时间小于10ns，非常适合为雷达应用生成脉冲信号。


    高达44GHz的相位相参信号

    • 波束赋形应用: 需要高质量的相位相参测试信号。

    • 本振耦合: R&S®SMW200A提供的本振耦合确保两个发生器路径保持准确稳定的长期相位同步。

    • 相位相参射频路径: 发生器单机可以提供两个高达44GHz的相位相参射频路径，无需额外接线。

    • 扩展相位相参载波: 如果需要更多的相位相参载波，R&SSMW200A的内部本振信号可以连接至另一台R&S®SMW200A或者R&S®SGS100A或R&S®SGU100A信号发生器模块。



    R&S®SMW200A 矢量信号发生器，前视图

    R&S®SMW200A 矢量信号发生器
