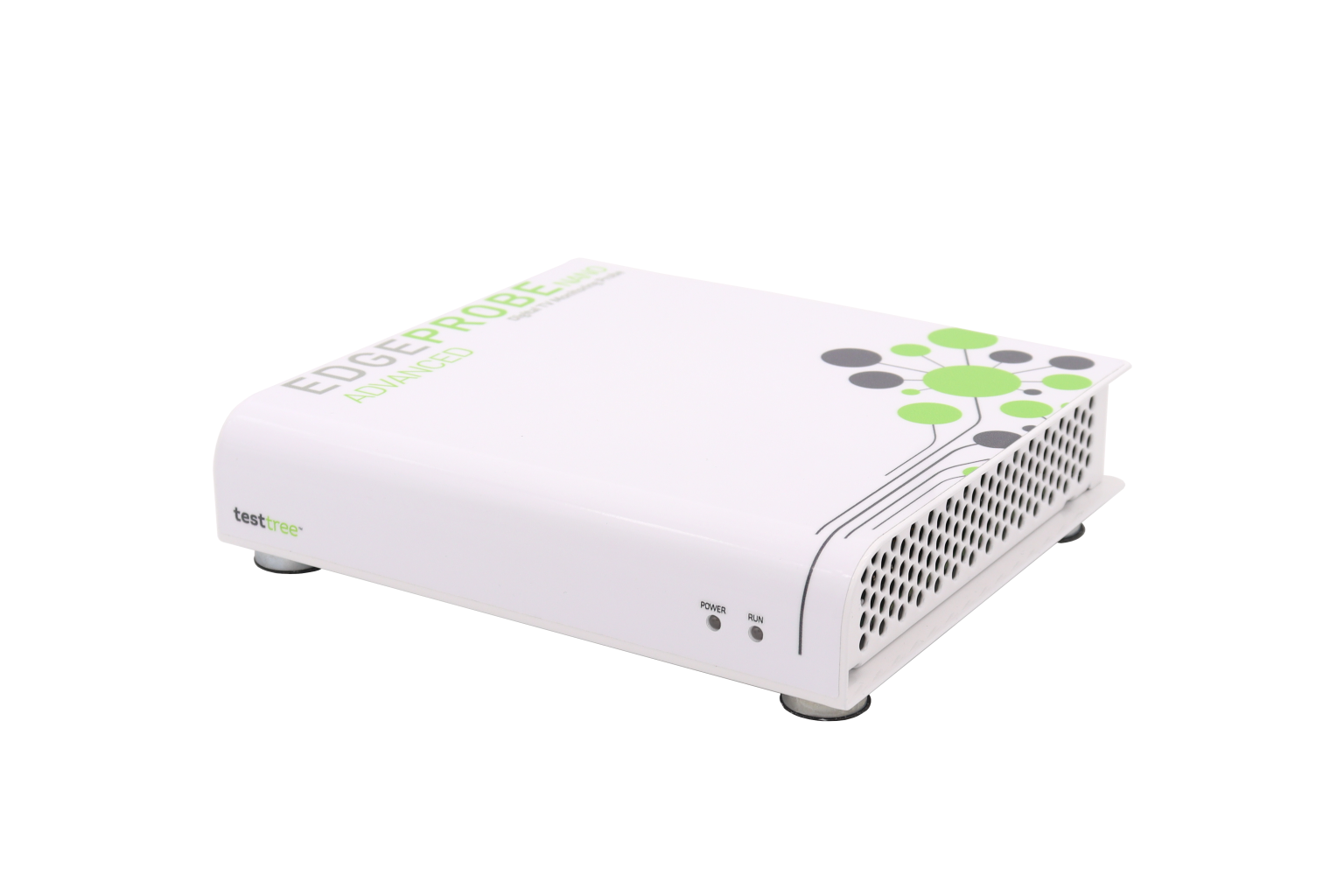

EdgeProbe Advanced 能够通过其射频输入（最多 4 个 in 1RU）监控发射器输出的 ATSC 3.0/1.0 信号，以及通过 IP （STLTP） 输入监控调制器输入和头端/分配链路的信号。
EdgeProbe Nano ISDB-T/Tb 采用体积小、结构紧凑且易于操作的设计，是现场技术人员运输的理想工具，以便 24/7 全天候验证和监控 DTV 网络的所有点。EdgeProbe Nano 能够通过其射频输入（144 x 137 mm 紧凑型）监控 ISDB-T 和 ISDB-Tb 信号。无论是否与网络监控系统结合，EdgeProbe Nano都提供了一个强大的广播网络警报和诊断工具，使DTV网络运营商能够监控全球趋势并预测可能的故障。
第一款符合 STL Gateway 标准的 ATSC 3.0 调制器用于 Lab！LabMod 结构紧凑、便携且易于使用，可生成实时 ATSC 3.0 射频信号或 IQ 模式文件，支持整个 ATSC 3.0 标准，并支持 LDM。频率范围：70 MHz至6 GHz1 至 55 MHz 的可变带宽2x RF输入，2x RF输出相位噪声：-91.3 dBc/Hz@10kHz@1.2GHz
RF-Catcher 70MHz至6GHz 2RX/2TX射频记录与回放仪 1至55MHz可变带宽|TestTree (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
最紧凑的射频捕获和回放设备和频谱分析仪。覆盖频率范围从70 MHz到6 GHz，RF-Catcher可以实时记录和播放高达55 MHz的RF带宽。
应用
芯片组、STB/TV 现场测试调试（支持售前团队的绝佳工具）
方便的演示设置：将真实的射频源带入您的笔记本电脑
无线电/电视广播/电信 RF 故障排除
测试自动化（CLI）：计划并触发捕获/播放任务
电信监管机构验证工具
好处
紧凑、简单且使用简单：无需射频专家来捕捉现场射频信号（例如：DAB/FM，电视广播，卫星广播，Wi-Fi,...），您的销售团队可以在世界任何地方为您做这件事。
存储在 PC 上的射频源：易于在总部和区域站点之间复制/传输
非专有 IQ 文件;应用程序套件中提供的 IQ 文件格式转换器
RF-Catcher 允许对各种信号进行实验，包括无线电（FM、DAB 等）、电视广播（DVB-T/T2、C/C2、ISDB-T/Tb 等）、蜂窝、Wi-Fi，直至卫星信号 （DVB-S/S2）。RF-Catcher 配备了 LNB 控制，用于 Ku/C 频段的频率下变频。
集成的 GNSS 接收器提供精确的位置信息;KML 文件、元数据、NMEA 兼容。

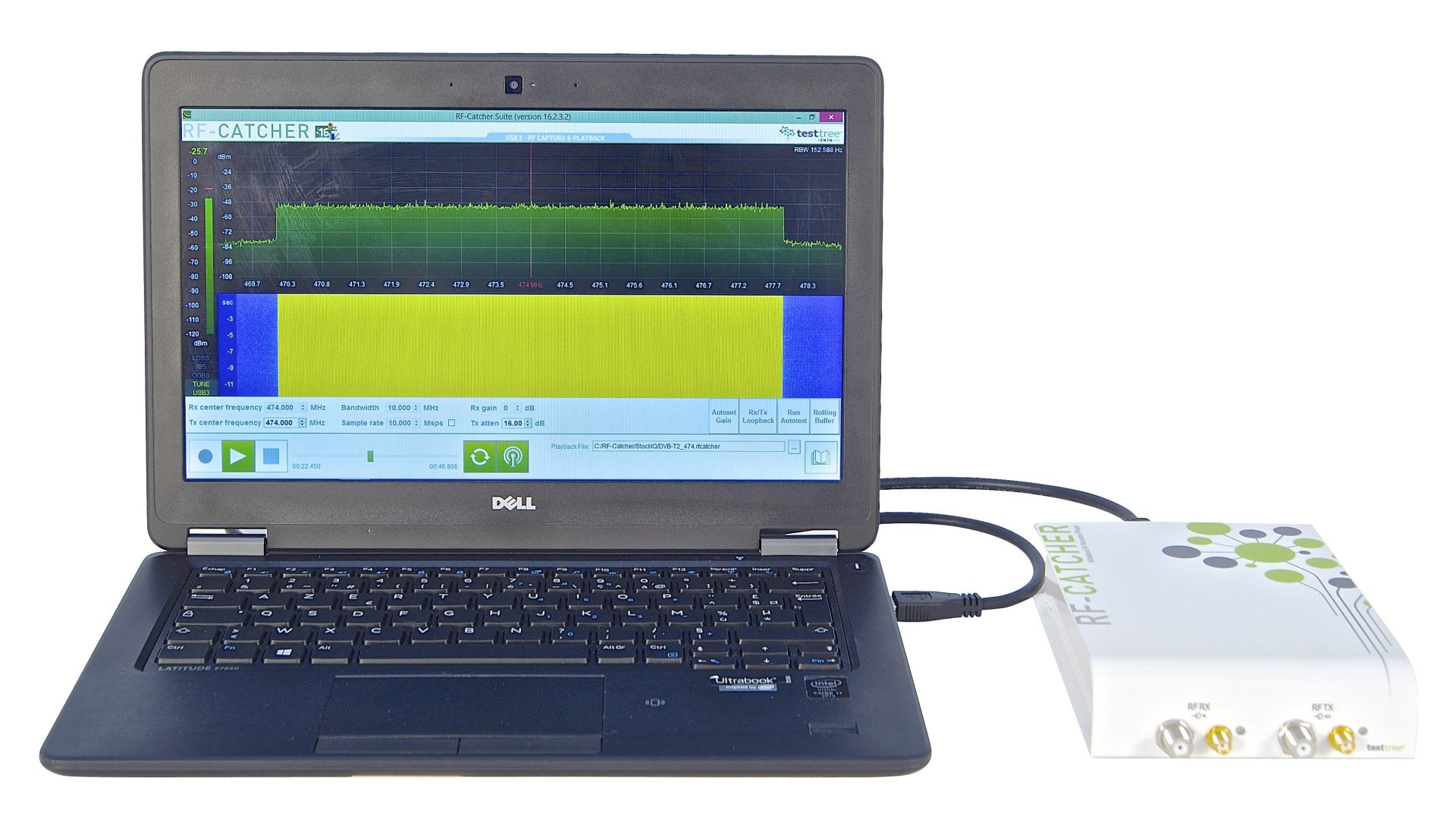

RF-Catcher 便携紧凑，可通过 USB3 连接与 PC 一起使用。RF-Catcher 结构紧凑、坚固耐用、重量轻 （600 克） 且经济高效：您的技术人员和工程师可以将其放在手提包中随身携带。
RF-Catcher 应用程序套件由许多软件应用程序组成，可以扩展 RF-Catcher 入门套件的功能。所有这些应用程序都分组到一个新的一体化启动器中，其中包含设备信息、许可证状态和应用程序启动。
实时记录和播放射频带宽
频率范围：70 MHz 至 6 GHz
带宽：高达 55 MHz
适用于：收音机（FM、DAB...）、电视广播（ATSC 3.0/1.0、DVB-T/T2、C/C2、S/S2、ISDB-T 等）、蜂窝、Wi-Fi
非专有 IQ 文件格式
测试自动化：提供命令行界面
便携式 （600g） 和自供电
通过 USB 3.0 与 PC 上运行的 RF-Catcher 应用程序连接
Windows 7/8/8.1/10 支持 （x64）
IQ 捕获记录：存储在 PC 内部磁盘 （SSD） 上
PC 最低要求： Core i5/i7、4GB RAM、USB 3.0 连接器、SSD 存储
用于 PC 性能检查的 AUTOTEST 工具：用于捕获和回放的无损失带宽容量
卫星捕获
集成的 LNB 控制器允许捕获 DVB-S/S2 IF 信号
无线电捕获和播放
FM录音和播放，完整的FM频谱显示
DAB， DAB+ 录制和播放 （TPEG， Infotraffic， HD-Radio）
组合 2 个设备录制 FM/DAB 切换（主/从）
测试覆盖率和路测
内置 GPS/GLONASS 接收器
NMEA 兼容，KML 文件生成
报告文件中的射频信号功率测量和 GPS 位置（符合 Google 地球标准）
射频捕获和播放应用程序
易于使用和响应性：测量的高度参数化
频谱分析：FFT 类型和大小、频率标记、带内功率
射频捕获：高达 55 MHz 的可变采集带宽、可变增益、自动增益设置 （AGC）、滚动缓冲模式
RF 播放：可变衰减
瀑布部分：突发和瞬态检测（Wi-Fi、4G...
通过 USB 3.0 传输 IQ 样品的状态指示灯：ADC 损耗、LNB 损耗、带内饱和、带外饱和
DC 偏移去除
TaskScheduler（可选应用程序）
自动捕获/播放时间计划
对于捕获任务：生成包含不同频率标记的射频功率测量值的报告文件
实时可视化您的结果！
事件触发器（应用程序内选项）
根据多个事件触发 RF 记录/回放：
EdgeProbe 监控警报（RF、TS、T2-MI、BTS）：保留问题的证据
输入信号电平超出范围
频率标记信号电平超出范围（干扰检测和表征）
硬件触发：可以链接多个 RF-Catcher 设备以同步 RF 捕获/播放（非常适合 FM/DAB 切换）
RF TroubleMaker（应用内选项）
用于真实条件测试的完美实验室工具：回放交替的射频信号
噪声生成器：Gaussian， Impulsive
信道模拟器：为射频信号添加多达 24 个路径，并可视化变化的射频频谱（延迟、多普勒）
IQ 转换器（可选应用程序）
IQ 文件格式转换工具
支持的格式： Eiden， IZT， Lumantek， Adivic， A74， ARB...
IQ Splitter （可选应用程序）
IQ 文件时间剪切和调整大小的工具
通过仅保留 RF 捕获中最重要的部分来优化 IQ 文件网络传输！
ATSC 3.0 LabMod （可选应用程序）
ATSC 3.0 实验室软件调制器
通过 RF-Catcher TX 连接器生成实时 ATSC 3.0 射频信号
有关 ATSC 3.0 LabMod 专用产品页面的更多详细信息
DiviSuite-IP（可选应用程序）
MS Windows 操作系统应用程序提供完整的基带流 TS/T2-MI 分析（基于 IP、基于文件），具有 TS 记录和回放功能。
1 个用户的浮动许可证
有关更多详细信息，请访问 DiviSuite-IP 专用产品页面
关键词:
技术特点
2x RF输入，2x RF输出用于RF捕获和播放（SMA/F连接器）*
1 至 55 MHz 的可变带宽
自动滤波：用于回放的谐波抑制，用于捕获的带外信号抑制
射频接收：
• 状态指示灯：USB 连接 / IQ 样本丢失 / 带内饱和 （ADC） / 带外饱和 （LNA）
• FFT 显示：频谱测量：FFT 分辨率、FFT 标记插入/平均功能：RMS、最小/最大保持 / FFT 窗口功能：矩形、汉明、布莱克曼、汉恩...
• 信号瀑布图（三维频谱）
• 带内功率测量
用于在多个设备之间同步采集/回放的触发模式
射频捕获：可变增益、自动增益设置 （AGC）、滚动缓冲模式
RF 播放：可变衰减
重量轻、结构紧凑 163 x 115 x 32 mm，600 g，3 W 典型功耗
通过 USB3.0 连接 （SuperSpeed） 连接到 PC（USB2 向后兼容，但由于 USB2 比特率有限，性能较低）
存储在 PC 上的 IQ 文件：12 Msps 采样率，170 分钟记录 = 512GB
非专有 IQ 文件格式，与 Matlab 软件兼容
IQ 文件转换支持：IQW （Lumantek） RF-Catcher， WFM （Adivic） -> RF-Catcher， DAT （Eiden） RF-Catcher， BIN （Averna） RF-Catcher， CBB （IZT） -> RF-Catcher， RF-Catcher， RF-Catcher -> ARB， A74 RF-Catcher
集成 GNSS（GPS、GLONASS）接收器：KML 文件、元数据、NMEA 协议
兼容 Windows 7、8/8.1、10（仅限 x64 版本）
*两个输入/输出连接器不能同时使用
RX 模式 - 频率
频带
70 MHz 至 6.0 GHz
频率分辨率
1 kHz
实时带宽
1 MHz 至 55 MHz
RBW （分辨率带宽）
30 Hz（2 MHz 时）至 210 kHz（55 MHz 时）
噪声
噪声系数
< 8 分贝
10 kHz 时的相位噪声
*
1200兆赫
-91.3 分贝/赫兹
3200兆赫
-85.2 分贝/赫兹
5000兆赫
-82 分贝/赫兹
本底噪声/灵敏度
-110 分贝
IF 波段
ADC 分辨率
12 位
采样率
最大 61.44 Msps
RF 输入特性
输入动态范围
-110 至 0 dBm
输入电平分辨率
1 分贝
最大峰值功率*
0 分贝米
最大直流输入*
± 15 V
*绝对最大额定值
*
增益范围 （1dB 步长）
800兆赫
0 至 74 dB
2300兆赫
0 至 73 分贝
5500兆赫
0 至 65 分贝
国际工业 P3
1200兆赫
7.2 分贝米
3200兆赫
8.4 分贝
5000兆赫
15.2 分贝
存储
512 GB @ 12 毫秒
170 分钟
512 GB @ 24 毫秒
85 分钟
512 GB @ 40 毫秒
50 分钟
TX MODE - 频率
频带
70 MHz 至 6.0 GHz
频率分辨率
1 kHz
实时带宽
1 MHz 至 55 MHz
10 kHz 时的相位噪声
1200兆赫
-91.3 分贝/赫兹
3200兆赫
-85.2 分贝/赫兹
5000兆赫
-82 分贝/赫兹
RF 输出特性
衰减范围
0 至 89 dB
振幅分辨率
0.01 分贝
功率输出
最大 5 dBm
最大直流输出
± 15 V
接口
射频输入
1 个 SMA 型母头 – 50 Ω 1 个 F 型母头 – 75 Ω（高达 2 GHz）
射频输出
1 个 SMA 型母头 – 50 Ω 1 个 F 型母头 – 75 Ω（高达 2 GHz）
1PPS/触发器输入
1x SMA 型母头 – 50 Ω
触发器输出
1x SMA 型母头 – 50 Ω
10兆赫
1x SMA 型母头 – 50 Ω
全球定位系统
1x SMA 型母头 – 50 Ω
电力与数据
1 个 USB3 B 型
辅助电源
1 个 USB3 B 型
物理的
尺寸
163 x 115 x 32 毫米/6.4 x 4.5 x 1.2 英寸
重量
600 克
电源
USB 自供电
辅助电源
USB 连接器（使用 LNB 控制器进行卫星捕获的附加电源）
功耗
3 瓦
环境
工作温度
-20°C 至 +55°C
储存温度
-20°C 至 +70°C
PC 最低要求
酷睿 i5/i7 处理器（至少第 5 代）
8 GB 内存
USB 3.0 连接器
用于存储的 SSD（固态驱动器）
厂家联系方式：
c/o ENENSYS Technologies （总部）
4A rue des Buttes
CS37734
35577 Cesson-Sevigne cedex
FRANCE
电话：+33 （0）1 70 72 51 70
传真：+33 （0）2 99 36 03 84
RF-Catcher 有三种 PACK 的形式：
访问 | 性能 | 最终 |
软件选项
ATSC 3.0 LabMod 应用程序
硬件选项
GPS 天线
默认保修
硬件 + 软件 3 年保修包括：
- 提前更换：在收到故障设备
之前进行硬件保修和更换 - 软件升级：访问所有软件更新和升级
- 优先帮助台：优先访问支持服务台，以解决有关产品使用、问题请求和更改/改进请求的任何问题。
