EdgeProbe Advanced DVB-T/T2 四通道高级监测探头40MHz至1000MHz |TestTree (在产)

应用

• 24/7 全天候监控和维护头端和 TX 站点（SFN/MFN、RF/基带）

• 为服务等级协议生成服务可用性报告

• 转播接收器：RF 到 ASI 或 IP

• 实时传输记录仪

好处

• 独立、易于使用和配置、快速部署、SNMP 兼容

• 通过在您的客户之前检测并防止DTV网络降级来提高客户满意度

• 通过预测和识别问题来降低 TX 站点的维护成本

• 通过识别全局趋势来规划和改进网络配置

• 远程访问，与低带宽控制网络 （GPRS/3G） 兼容

• 低功耗

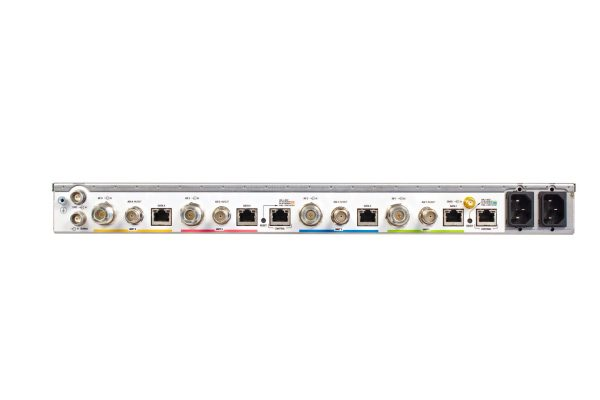

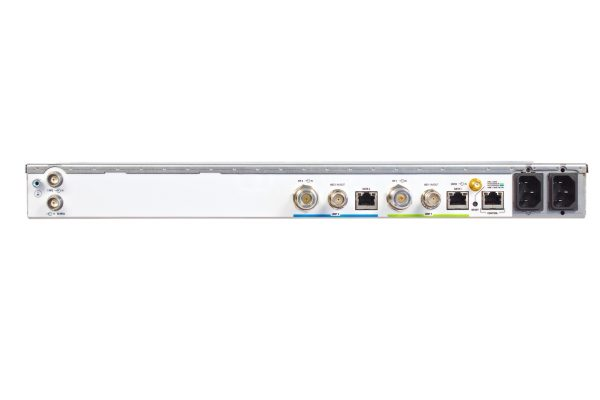

接口

• 控制

• 高达 2 个千兆以太网，用于：

  HTTP Web GUI（管理）、

  SNMP v2/v2c/INFORM（警报陷阱和 OID 命令 SET/GET），

  FTP（固件更新、日志文件下载、配置文件更新）

• 射频

• 多达 4 个 RF 输入（N 型母头 – 50 Ω）

• 标准

• DVB-T – ETSI EN 300 744

  DVB-T2 & T2 Lite – ETSI EN 302 755 v1.3.1， ETSI TS 102 831

  T2-MI – ETSI TS 102 773

• 频率范围

• 40 至 1000 MHz

• 敏感性

• -80 至 -5 dBm;射频锁定低至 -80dBm

• 通道带宽

• 1.7、5、6、7、8 兆赫

• TS/T2-MI 系列

• 多达 4 个 ASI 输入/输出（BNC 型母头 – 75 Ω）

• TS/T2-MI 系列

• 高达 4 个千兆以太网，用于数据输入/输出（VLAN 支持）

• GNSS 和时间参考

• 1 个 GNSS 天线输入（SMA 型 – 50 Ω）（GPS/GLONASS）硬件选项，3.3V 天线上电

  1 个 1PPS 输入（BNC 型母头 – 50 Ω）

  1x 10MHz 输入（BNC 型母头 – 50 Ω）

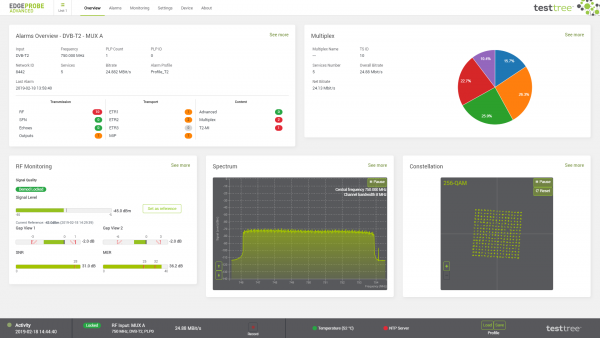

• Web 用户界面

• HTML5 用户界面，与最新的浏览器（Google Chrome、Mozilla Firefox 等）兼容

监控功能

• 射频监控器

• 功率 – 信号电平、SNR、MER、BER

• 解调状态

• 锁定 / 解锁

• 信号电平

• 测量范围为 -90 至 -5 dBm ±1 dBm，通常为 ±0.5 dBm，分辨率 0.2 dBm

  单位：dBm 或 dBμV

• 星座， 光谱显示

• .

• MER

• 0 至 40 dB（0 至 36 dB：±1 dB，36 至 40 dB：±2 dB）

• 信 噪 比

• 0 至 40 分贝 （±1 分贝）

• 误码率 （DVB-T）

• Pre/Post-Viterbi， Post-RS

• 误码率 （DVB-T2）

• LDPC 前/后、BCH 后

• 调制参数

• DVB-T2 中的 L1 信令，DVB-T 中的 TPS

• RX 站点的 SFN 监视器（SFN 重叠区域）

• SFN 重叠接收区域中的通道脉冲响应 （CIR） 监控：回声延迟和功率电平警报掩码

  使用 TestTree 独特的 Echo Pattern 监视器：即使主要（最强）回声发生变化，也能在错误识别中提供更可靠的回声！

• TX 站点的 SFN 监视器

• 快速识别导致 SFN 问题的 TX 站点！

  时间同步：RF 帧漂移

  频率同步：载波频率偏移（±1 Hz，分辨率 0.1 Hz）

• 配电网延迟

• 广播网关和远程传输站点之间的 TS（带 MIP 数据包）/T2-MI 流的延迟。在调制器之前测量。

• IP 链路监控器

• 支持 UDP/RTP

  网络抖动、RTP 数据包错误、FEC

• T2-MI 监视器

• 单/多 PLP 支持

  ETSI TR 101 290 T2-MI 数据包，L1 前/后信令

  T2-MI 网络延迟

  PLP 提取和 TS PLP 分析 （ETR 101 290）

• 单光束/单照明监视器

• DTH 流中的特定 PID，用于恢复 TX 站点上的 T2-MI 分配

• ETSI TR 101 290 显示器

• MPEG-2 TS 监视器，ETSI TR 101 290 优先级 1、2、3

  TS（带 MIP 数据包）网络延迟

• QoS （服务质量）

• SAE（服务可用性错误）、SDE（服务降级错误）基于 ETR 101 290

• 服务计划

• 验证区域服务、服务和PID比特率、加扰、服务和PID存在

  未加密视频服务的缩略图（刷新率可能因编码而异）

  PSI/SI 表解码

• 循环

• 在一个监控单元内以循环模式依次监控多个通道或 PLP。监控上下文 （测量警报） 保留在连续轮次之间。

• 内部存储

• 高达 4 个 32 GB：长达 6 个月的事件日志、长达 6 个月的趋势、分析的 TS/T2-MI 记录

物理的

• 高度（1 个或 2 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：145 毫米/5.7 英寸

• 高度（4 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：300 毫米/11.8 英寸

• 格式：1 RU，宽 19 英寸，电源：100-240 VAC +/-10%

• 功耗：每个主动监控单元 10 W

• 冗余电源（硬件选件）

环境

• 工作温度

• -20 至 55°C / -4 至 131°F

• 储存温度

• -20 至 70°C / -4 至 158°F

• 湿度

• 0 至 95%，无冷凝
