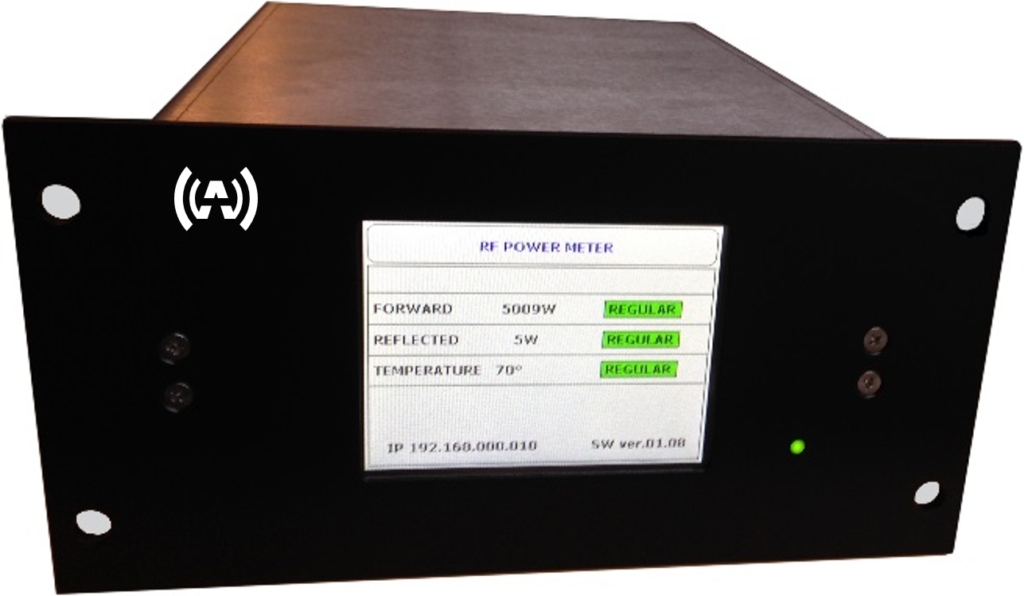

功率计和监视器可用于UHF、VHF和FM广播。它是一种多载波仪器。提供警报电子邮件警报。。可通过 SNMP 或 Web 服务器进行远程监控。正向功率，反射功率和室温。Anywave通信的功率计和监视器提高了TCO和OPEX，并为广播公司提供了安心
同厂商产品

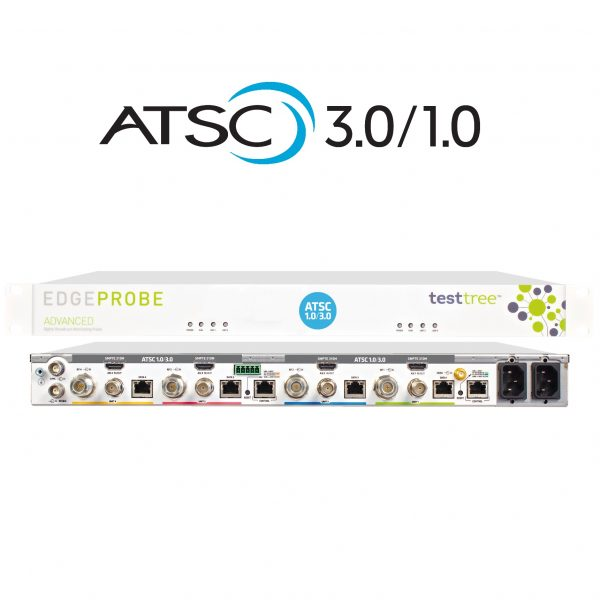

EdgeProbe Advanced 能够通过其射频输入（最多 4 个 in 1RU）监控发射器输出的 ATSC 3.0/1.0 信号，以及通过 IP （STLTP） 输入监控调制器输入和头端/分配链路的信号。
第一款符合 STL Gateway 标准的 ATSC 3.0 调制器用于 Lab！LabMod 结构紧凑、便携且易于使用，可生成实时 ATSC 3.0 射频信号或 IQ 模式文件，支持整个 ATSC 3.0 标准，并支持 LDM。频率范围：70 MHz至6 GHz1 至 55 MHz 的可变带宽2x RF输入，2x RF输出相位噪声：-91.3 dBc/Hz@10kHz@1.2GHz

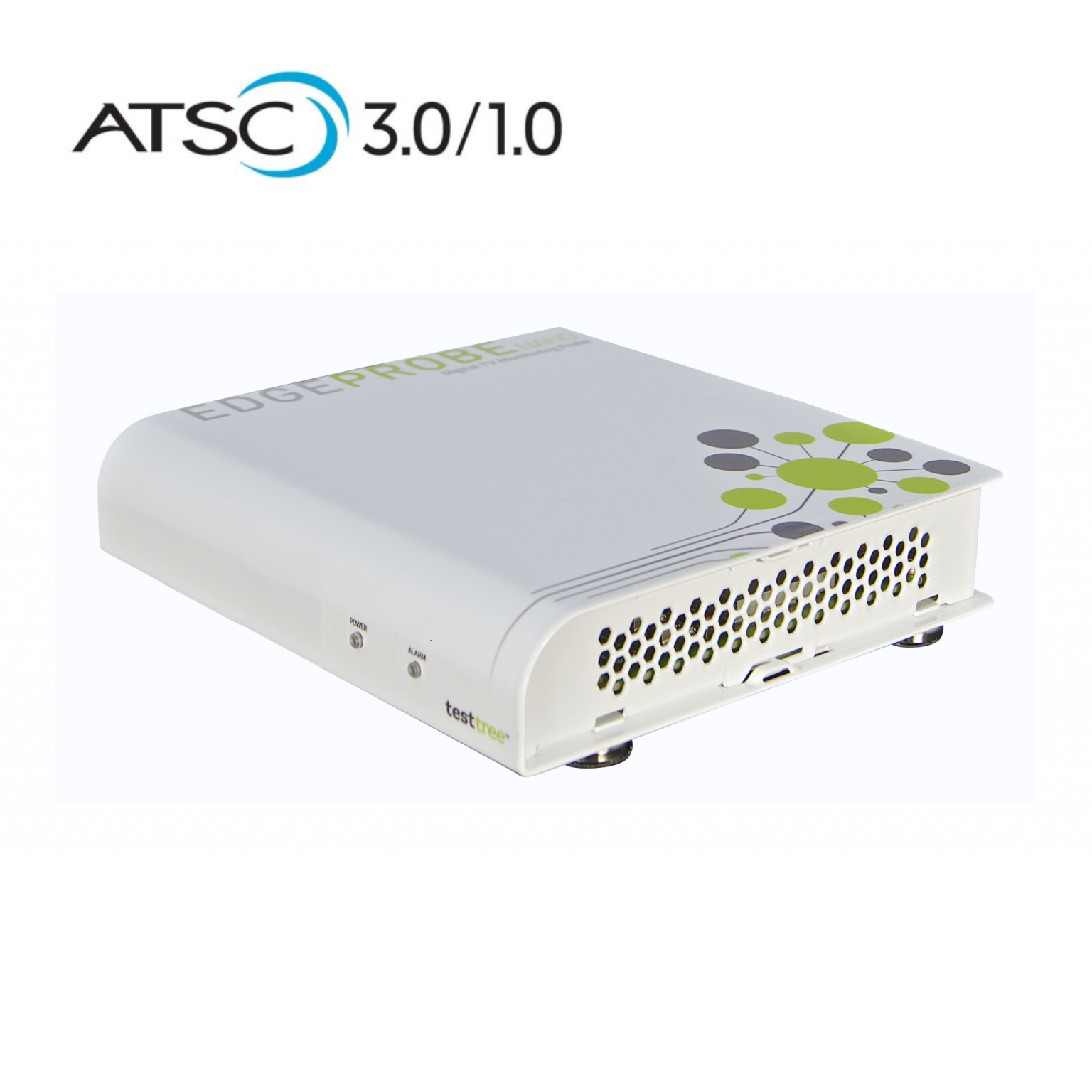

EdgeProbe Nano ATSC 3.0/1.0单通道紧凑型监测探头40MHz至1000 MHz |TestTree (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
结合NMS或TestTree的GlobalViewer，EdgeProbe Nano提供了一个强大的广播网络警报和诊断工具，使DTV网络运营商能够监控全球趋势并预测可能的故障。 EdgeProbe Nano ATSC 3.0/1.0 能够通过其射频输入在发射器输出端以及通过 IP （STLTP） 输入在调制器输入和头端/分配链路上监控 ATSC 3.0/1.0 信号。
在TX输出或接收区域进行准确的RF和SFN测量
RF 频谱显示和 Shoulders（带外）监测
信号电平、SNR、MER（L1 基本、L1 细节、PLP）、BER LDPC 迭代
TX SFN 测量：RF 帧漂移
接收区域 SFN 测量：具有 TX ID 解码和回声关联的通道脉冲响应（回声）
兼容的 ATSC 1.0
1RU 中多达 4 个 RF 输入
配电链路 STLTP 监控
IP网络质量：抖动，FEC支持（数据包丢失和恢复）
SFN 同步：STLTP 网络延迟
STLTP 完整性
在 Head-End 和 / 或 TX 站点
适用于 Lighthouse 方案的 ATSC 3.0 内容监控
PLP 和服务列表解码
比特率和频道使用情况监控
ATSC 1.0 TS 监控
ETSI TR 101 290 优先级 1、2、3
多路复用服务结构：服务/PID 列表、比特率、加扰/PCR 存在
射频测量和通道比特率历史存储
警报日志、RF 参数趋势和信道比特率可存储长达 4 个月
CSV 格式文件，可通过 Web GUI 或 FTP 连接下载（自动化脚本）
ATSC 1.0 的解调 TS 记录 （.ts）
每个监控单元 32 GB 的内部存储空间（1RU 中最多 4 个）
高度可定制的警报
用户定义的警报阈值（最小、最大、滞后）和严重性（严重、警告、信息）
为每个 RF 通道定义的警报模板（配置文件）
SNMP 陷阱可按警报配置
应用
24/7 网络质量监控：
前端：STLTP 分配（通过 IP、卫星）
TX 站点：射频传输质量和稳定性，SFN 同步
接收区域（SFN重叠）：射频信号质量和回声（带TX ID）
为Lighthouse场景生成SLA和通道比特率分配统计信息的服务可用性报告
通过识别全局趋势来规划和改进网络配置
好处
小型、静音且磁化：可以安装在任何地方
维护团队的便携式工具
独立、易于使用和配置、快速部署、SNMP 兼容
通过在您的客户之前检测并防止DTV网络降级来提高客户满意度
远程访问，与低带宽控制网络 （GPRS/3G/4G） 兼容
低功耗 （8W）

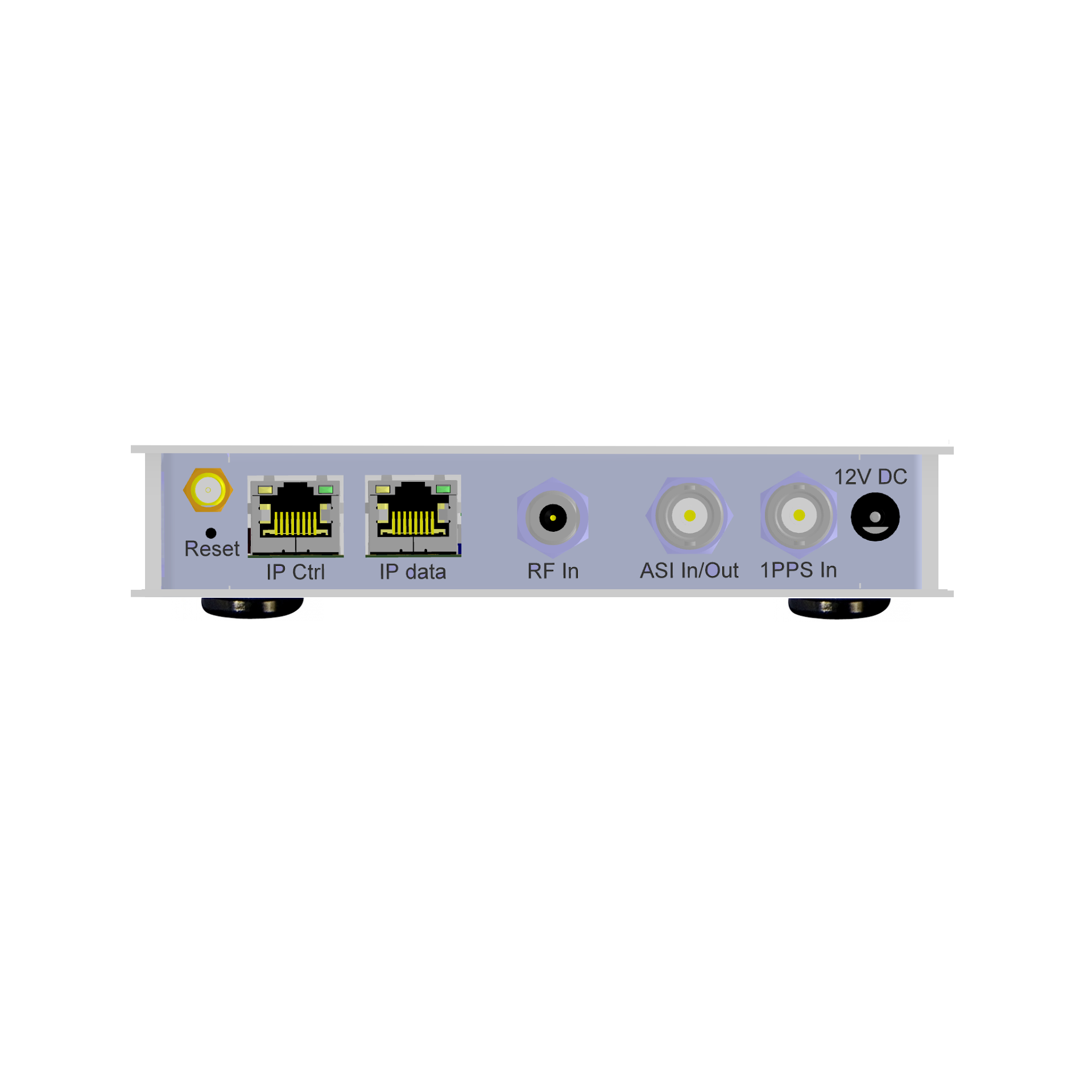

接口
射频连接器输入
1 x RF 输入（F 型母头 – 75 Ω）
标准
ATSC 3.0 （NEXTGEN TV）、ATSC 1.0
频率范围
40 至 1000 MHz
射频灵敏度
-80 至 -5 dBm / 28 至 104 dBμV
基带
用于数据输入/输出的千兆以太网（VLAN 支持）
ASI 输入/输出（BNC 型母头 75 Ω）
时间参考
1PPS 输入（BNC 型母头 50 Ω）
监控功能
ATSC 3.0 射频监测器
解调状态：锁定/解锁
光谱、星座显示
肩部测量： 下 （左）， 上 （右）
信号电平：-100 至 -5 dBm
信噪比：0 至 50 dB
MER：0 至 40 dB（L1-基本、L1-细节、PLP）
前 LDPC BER、前 BCH BER、后 BCH FER、数据包错误号、LDPC 迭代
ATSC 1.0 射频监测器
解调状态：锁定/解锁
光谱显示
肩部测量： 下 （左）， 上 （右）
信号电平：-100 至 -5 dBm
信噪比：0 至 50 dB
后 Viterbi BER
接待区 SFN 监视器
通道脉冲响应 – 回声：每个回声的延迟/电平警报掩码
具有 TX ID 检测和回声关联功能
TX SFN 监控器
在 RF 级别测量的 SFN 漂移
快速识别导致 SFN 问题的 TX 站点
ATSC 1.0 传输流 - ETR 290 监视器
MPEG-2 TS 监视器，ETSI TR 101 290 优先级 1、2、3
ATSC 1.0 服务计划
验证区域服务、服务和PID比特率、加扰、服务和PID存在
ATSC 3.0 内容监视器 - 服务计划
PLP列表&服务列表与比特率和频道使用情况（理想的频道共享场景 - “灯塔”）
具有 L1 信息完整解码的调制参数（子帧、PLP 结构）
ATSC 3.0 STLTP 监视器
千兆以太网 STLTP 流输入
IP 链路监控（IP 抖动、FEC、数据包丢失/恢复）
STLTP 完整性（内部、外部、L1）
循环监控模式
通过 1 个 RF 输入顺序（循环）监控多个频率
监控状态和上下文在两个连续的监控轮之间保持
32GB 内存
32 GB 的内部存储空间：警报日志、RF 趋势、长达 4 个月的服务比特率。CSV 格式文件。可通过 Web GUI 或 FTP 连接下载。解调 TS 重新编码 （*.ts） 文件。
物理的
高度：30 毫米 / 1.2 英寸， 宽度： 144 毫米 / 5.6 英寸， 深度： 137 毫米 / 5.3 英寸

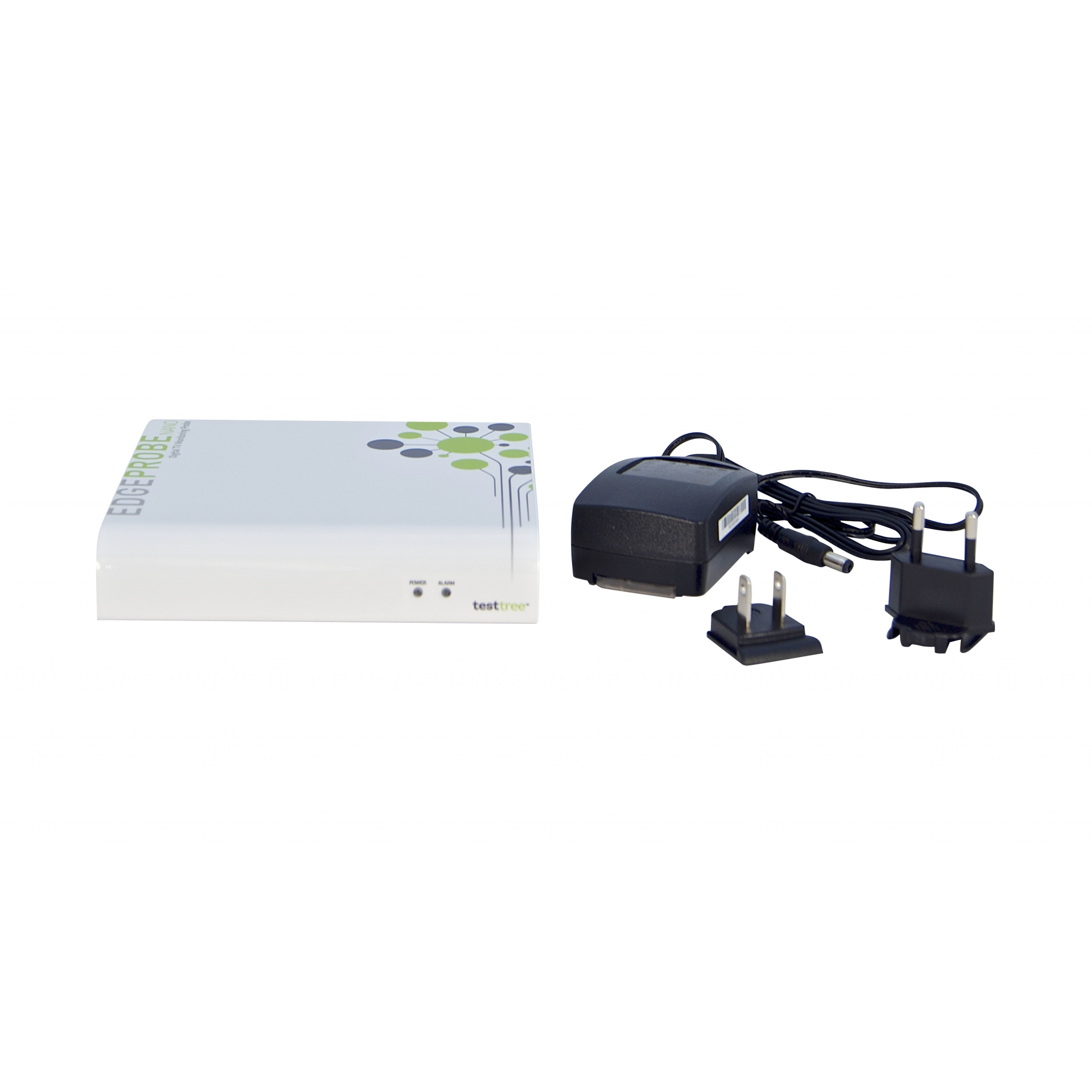

电源：12 VDC，提供 100-240 VAC 至 12 VDC 适配器
功耗：8W
环境
工作温度
-20 至 55°C / -4 至 131°F
储存温度
-20 至 70°C / -4 至 158°F
湿度
0 至 95%，无冷凝
关键词:
接口
射频连接器输入
1 x RF 输入（F 型母头 – 75 Ω）
标准
ATSC 3.0 （NEXTGEN TV）、ATSC 1.0
频率范围
40 至 1000 MHz
射频灵敏度
-80 至 -5 dBm / 28 至 104 dBμV
基带
用于数据输入/输出的千兆以太网（VLAN 支持）
ASI 输入/输出（BNC 型母头 75 Ω）
时间参考
1PPS 输入（BNC 型母头 50 Ω）
监控功能
ATSC 3.0 射频监测器
解调状态：锁定/解锁
光谱、星座显示
肩部测量： 下 （左）， 上 （右）
信号电平：-100 至 -5 dBm
信噪比：0 至 50 dB
MER：0 至 40 dB（L1-基本、L1-细节、PLP）
前 LDPC BER、前 BCH BER、后 BCH FER、数据包错误号、LDPC 迭代
ATSC 1.0 射频监测器
解调状态：锁定/解锁
光谱显示
肩部测量： 下 （左）， 上 （右）
信号电平：-100 至 -5 dBm
信噪比：0 至 50 dB
后 Viterbi BER
接待区 SFN 监视器
通道脉冲响应 – 回声：每个回声的延迟/电平警报掩码
具有 TX ID 检测和回声关联功能
TX SFN 监控器
在 RF 级别测量的 SFN 漂移
快速识别导致 SFN 问题的 TX 站点
ATSC 1.0 传输流 - ETR 290 监视器
MPEG-2 TS 监视器，ETSI TR 101 290 优先级 1、2、3
ATSC 1.0 服务计划
验证区域服务、服务和PID比特率、加扰、服务和PID存在
ATSC 3.0 内容监视器 - 服务计划
PLP列表&服务列表与比特率和频道使用情况（理想的频道共享场景 - “灯塔”）
具有 L1 信息完整解码的调制参数（子帧、PLP 结构）
ATSC 3.0 STLTP 监视器
千兆以太网 STLTP 流输入
IP 链路监控（IP 抖动、FEC、数据包丢失/恢复）
STLTP 完整性（内部、外部、L1）
循环监控模式
通过 1 个 RF 输入顺序（循环）监控多个频率
监控状态和上下文在两个连续的监控轮之间保持
32GB 内存
32 GB 的内部存储空间：警报日志、RF 趋势、长达 4 个月的服务比特率。CSV 格式文件。可通过 Web GUI 或 FTP 连接下载。解调 TS 重新编码 （*.ts） 文件。
物理的
高度：30 毫米 / 1.2 英寸， 宽度： 144 毫米 / 5.6 英寸， 深度： 137 毫米 / 5.3 英寸
电源：12 VDC，提供 100-240 VAC 至 12 VDC 适配器
功耗：8W
环境
工作温度
-20 至 55°C / -4 至 131°F
储存温度
-20 至 70°C / -4 至 158°F
湿度
0 至 95%，无冷凝
厂家联系方式：
c/o ENENSYS Technologies （总部）
4A rue des Buttes
CS37734
35577 Cesson-Sevigne cedex
FRANCE
电话：+33 （0）1 70 72 51 70
传真：+33 （0）2 99 36 03 84
选择 SW 包
默认保修
标准：1 年硬件保修和基本帮助台 （HW RMA）
可选支持服务
Advance HW + SW 1/3/5 年，包括：
先行更换：硬件保修，在收到故障设备之前进行更换
软件升级：访问所有软件更新和升级
优先帮助台：优先访问支持帮助台，解答有关产品使用、问题请求和更改/改进请求的任何问题
高级硬件 1/3/5 年，包括：
高级先行更换 ： 硬件保修，在收到故障设备前 1 个工作日更换（来自专门的客户备用库存）
高级 SW 1/3/5 年，包括：
高级软件支持：SLA合同经理+保证响应时间+每年2天本地主动访问（培训包括新功能的演示、1个TX站点和/或HE访问和配置改进、关于新功能需求的讨论）
软件升级：访问所有软件更新和升级
优先帮助台：优先访问支持帮助台，解答有关产品使用、问题请求和更改/改进请求的任何问题
