AVQ1050 - ATSC 3.0 BPS 接收器和同步器

基于行业验证的 ActiveCore® 平台，AVQ1050 设备支持两种功能操作模式 – BPS 同步器和 BPS 接收器。在 Synchronizer 模式下，它会持续测量和调整 ATSC 3.0 帧前导码的发射 TAI 时间戳。调整通过专用网络接口直接发送到启用 BPS 的激励器。假设广播信号提供正确的 TAI 时间戳，在 Receiver 模式下，设备可以使用 ATSC 3.0 信号同步其时钟。根据 PLP BPS 信息和精确的 ATSC 3.0 Bootstrap 信息，接收器可以保持非常精确的内部时钟，并为外部设备提供参考 1PPS 和 10MHz 信号。除了 BPS 功能外，该接收器还提供了一套全面的工具，用于监控、分析和诊断射频信号质量，对 ATSC 3.0 物理层成帧结构的每个组件进行详细分析，以及 Avateq 专有的带内干扰和链路余量估计。

专有的 TxID Explorer 和 CIR 反卷积工具用于 ATSC 3.0 信号最早的有效多径分量检测的到达时间（TOA），为 SFN 应用故障诊断、管理和验证提供了更高级别的功能。

由于能够为每项服务提供频谱共享和带宽使用统计数据，该接收器可用于构建计量/托管内容交付网络。

特征

ATSC 3.0 帧发射时间同步
ATSC 3.0 前导码 TAI 校正
BPS 和定时信息接收和再分发
1PPS 和 10MHz 参考源
支持 ATSC 3.0 BPS 的网络的核心组件
ATSC 3.0 激励器时间信息位置（TIP）调整协议的接口
专有的 TxID Explorer 和 CIR 反卷积工具，用于 ATSC 3.0 信号最早的有效多径分量检测的到达时间（TOA）

技术规格

主信号输入 “RFin”
连接：	50Ω，N 型
功率等级：	-70 ... +5 dBm（离线） -50 ... +5 dBm（发射输出） -20 dBm 最佳
频率范围：	100 …1000兆赫
频率调谐步骤：	1kHz
10兆赫：	输入： 50Ω， BNC， 1Vp-p，正弦输出： 50Ω， BNC， 5Vp-p，正弦
1 人：	输入：50Ω，BNC，TTL 兼容输出：50Ω，BNC，TTL 兼容
IRIG-B126 的：	输出：高密度 DB26
以太网：	3 个 RJ45 10/100/1000
外形尺寸：	1U 射频前端模块和 2U 处理模块
工作温度：	0 ..50，摄氏度
电源：	110 - 250 伏，50/60 赫兹交流电

BPS 功能

操作模式：

BPS 同步器：传输路径延迟估计和
调整
BPS 接收器：BPS 部署的
测试、验证和特征描述

支持的功能：

与传输设备的通信接口和基于 PID 的反馈回路，用于调整 ATSC 3.0 TIP
ATSC 3.0 Bootstrap 到达时间测量和bps_info更新
基于 ATSC 3.0 L1 时间信息的时间线还原
接收器时钟与 ATSC 3.0 L1 时间信息同步，并生成用于进一步重分发的参考
提取、解码、显示和记录 bps_info

PHY 层分析

参数：	MER/SNR;MER 代表 Bootstrap、L1 和选定的 PLP;信号 PAPR;带宽;频率和采样率偏移;肩部衰减;发射/光谱模板合规性;跨带宽的组延迟;ATSC 3.0 框架结构;Bootstrap、L1D 和 L1B 信令信息;L1 和选定 PLP 的 LDPC BER
情节：	主瓣和带内干扰的频谱;通道振幅/相位和脉冲响应;CCDF;Raw、Bootstrap、L1 和选定的 PLP 星座;通道脉冲响应/ SFN / 回声配置文件;组延迟。
警报：	输入信号电平;谱系肩部水平;信号 MER;CIR/Echo 剖面变化;频移;等。
数据记录和报告：	包含参数和绘图的详细报告;事件和警报日志;主要参数 time interval log.
软件接口：	WebGUI 的;SNMP v2c 和 v3;电子邮件;MQTT 算法
其他工具：	选定的服务流式处理：重新组装的 DASH/ROUTE （HTTP） sel PLP （UDP）的 ALP 数据包 ATSC 3.0 STLTP – 验证和详细分析用于连接验证和故障排除的网络工具

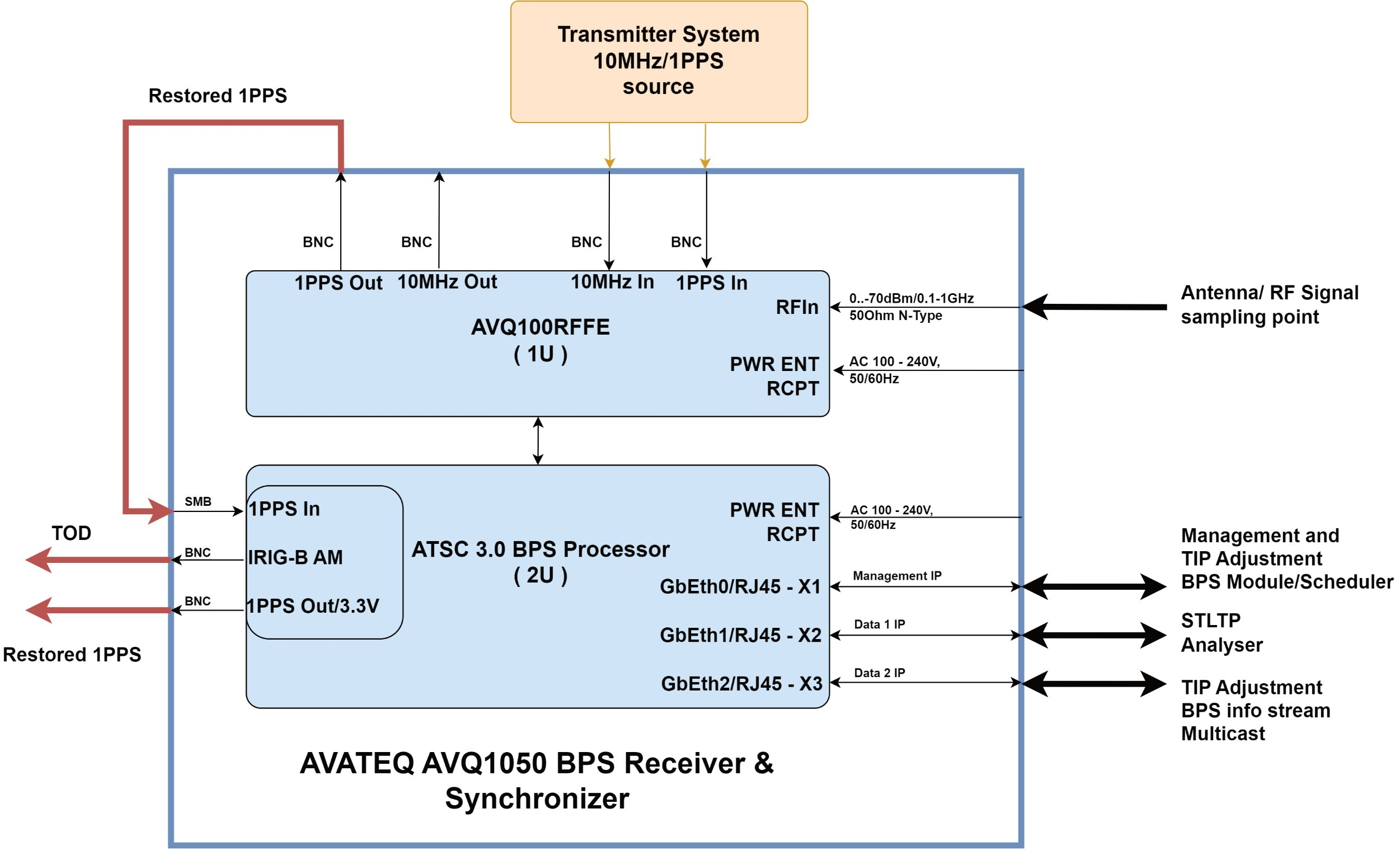

连接图

AVQ1050 - BPS 设置

AVQ1050 - BPS TOA 和 TIP

AVQ1050 - BPS Info

AVQ1050 - BPS TOD 时钟

AVQ1050 - BPS 接收器

AVQ1050 - BPS TOA 参考和 CIR 反卷积

关键词:

技术规格

主信号输入 “RFin”
连接：	50Ω，N 型
功率等级：	-70 ... +5 dBm（离线） -50 ... +5 dBm（发射输出） -20 dBm 最佳
频率范围：	100 …1000兆赫
频率调谐步骤：	1kHz
10兆赫：	输入： 50Ω， BNC， 1Vp-p，正弦输出： 50Ω， BNC， 5Vp-p，正弦
1 人：	输入：50Ω，BNC，TTL 兼容输出：50Ω，BNC，TTL 兼容
IRIG-B126 的：	输出：高密度 DB26
以太网：	3 个 RJ45 10/100/1000
外形尺寸：	1U 射频前端模块和 2U 处理模块
工作温度：	0 ..50，摄氏度
电源：	110 - 250 伏，50/60 赫兹交流电

数据表

AVQ1050 - ATSC 3.0 BPS 接收器和同步器数据表
