BAC系列前传加速卡是一系列基于PCIE总线架构的高性能光纤数据传输卡。板卡以Xilinx的Kintex-7、Kintex UltraScale、Virtex UltraScale+系列FPGA作为实时处理器。板卡支持1路PCIe高速接口、2~4路光纤接口，完成基于光纤的数据实时采集、传输。板载多组独立的DDR大容量缓存，板卡同时具有若干IO信号。部分型号模块支持外参考时钟输入，1PPS输入，参考时钟输出，可广泛应用于基于服务器的数据采集以及传输，雷达与中频信号采集、视频图像采集等场景。

子卡与配件 AD9361 、ADRV9009、AD9371|彬鸿科技 (在产)

基于2*ADRV9009架构，包括丰富而灵活配置的射频电路，如PA、LNA、DSA、校准开关等。支持多通道相位同步，精度可控制在0.5度；典型EVM可达到0.7%。

参考价格：

厂家：彬鸿科技|成都彬鸿科技有限公司（收录7个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

子卡与配件

基于2*ADRV9009架构，包括丰富而灵活配置的射频电路，如PA、LNA、DSA、校准开关等。支持多通道相位同步，精度可控制在0.5度；典型EVM可达到0.7%。

产品图片

射频子卡

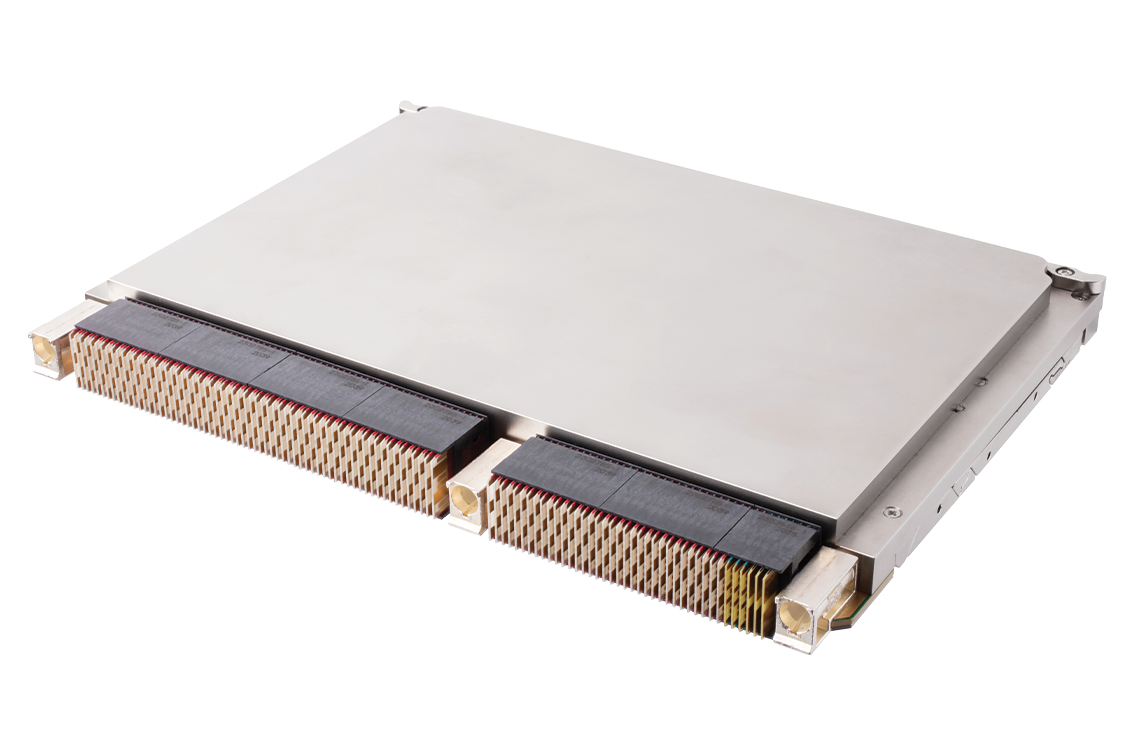

AD9361

产品概述

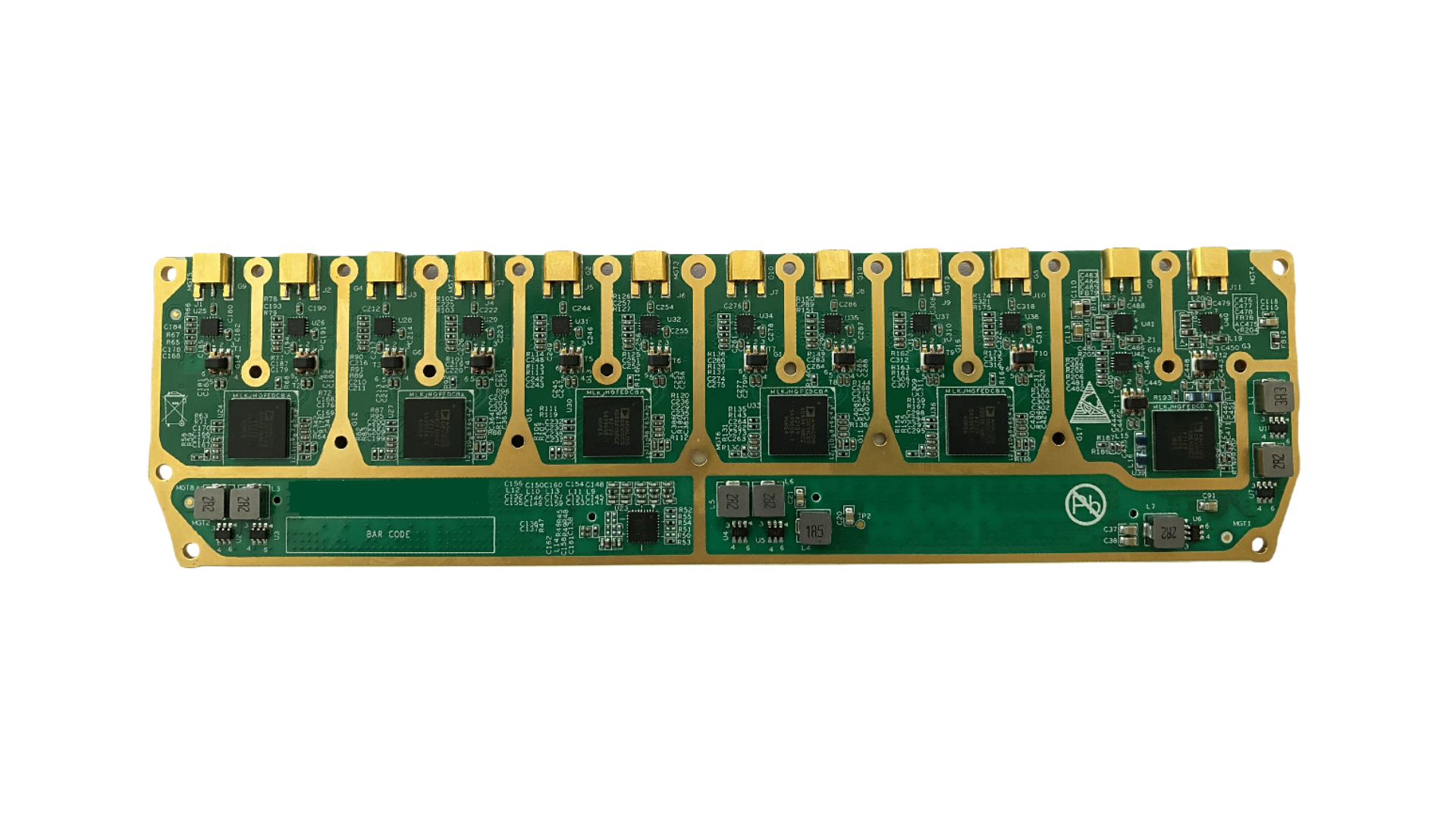

多通道AD9361同步射频子卡是一款基于VITA57.1 FMC架构，兼容标准的FMC板卡接口，高性能多通道射频同步接收的子卡，具有小体积、低功耗、宽频段、多通道等诸多优点。子卡支持TDD和FDD两种模式，支持板载TCXO，提供最多12个通道供用户使用。

该子卡与我司系列基带板卡配套，可快速搭建软件无线电平台，目前已经基于此平台完成了QPSK、16QAM、OFDM、LTE等多种数字链路的研发，并通过了语音、视频和文件等业务验证。

主要特点

✔ 多路MIMO射频收发FMC子卡；

✔ 宽频段范围，支持射频频段70MHz - 6GHz；

✔ 载板高性能参考时钟，持外供参考时钟；

✔ 同步采样，同步触发信号，支持外部同步信号输入；

✔ 兼容符合VITA57.1 FMC标准的HPC的插槽。

技术规格

项目	参数
性能指标	发射通道	通道数：2路、4路、8路、10路、12路
发射频率：70MHz～6GHz，调整步进2.4Hz
最大带宽：56MHz
数字接口速率：最大61.44MHz
发射动态范围：80dB
最大输出功率：10dBm
本振泄露：-50dBc
镜像抑制：-50dBc
接收通道	通道数：10路
接收频率：70MHz～6GHz，调整步进2.4Hz
最大带宽：56MHz
接收动态范围：70dB
数字接口速率：最大61.44MHz
供电	DC9～36V（典型24V）
尺寸	160*233.35mm
功耗	≤30W
工作温度	-40℃～75℃
工作湿度	2%～95%（25℃），无凝结
软件支持	Ø可选集成板级软件开发包（BSP） ²基于Linux系统内核 ²FPGA底层接口驱动 ²数字及通信接口驱动 Ø可根据客户需求提供定制化算法与系统集成

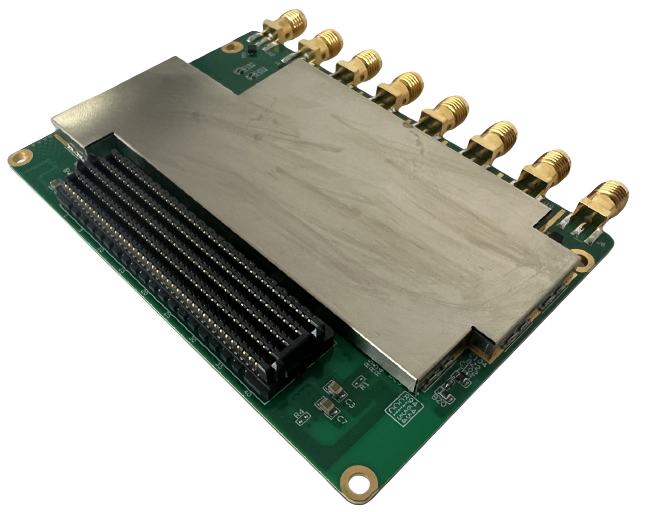

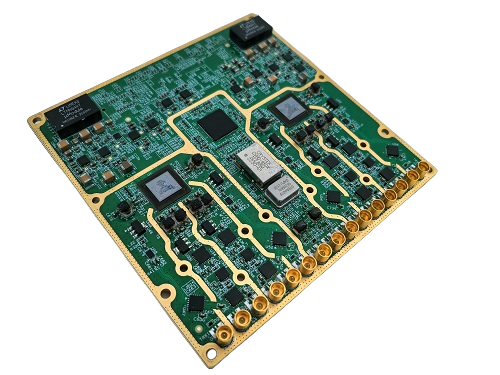

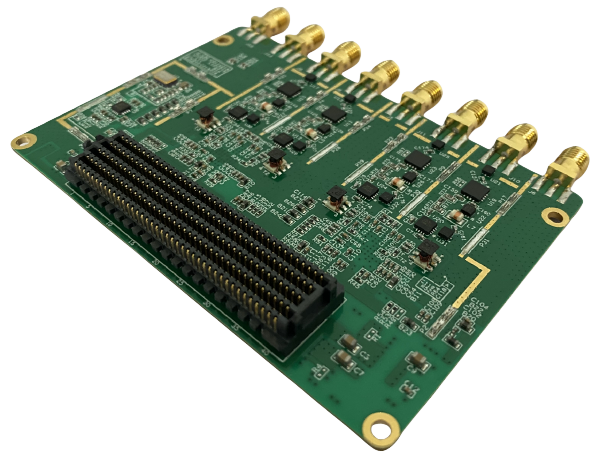

ADRV9009

产品概述

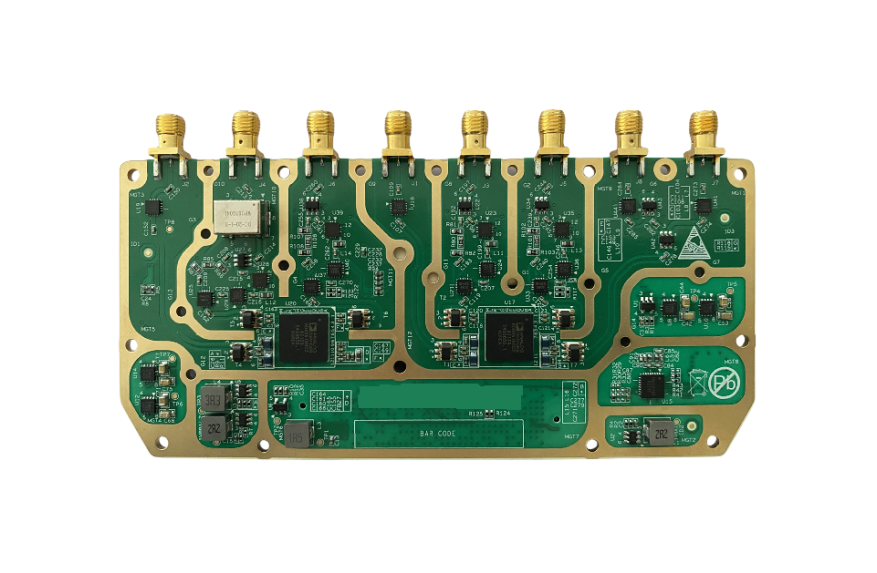

多通道ADRV9009射频子卡是一款基于单宽度VITA57.1 FMC架构，高性能宽频段的射频子卡，该板卡具有小体积、低功耗、宽频段、多通道等诸多优点。

射频子卡以2片ADI公司的RF捷变收发器ADRV9009作为处理核心，射频工作频率范围为75 MHz至6000 MHz，涵盖大部分特许执照和免执照蜂窝频段。发射最大带宽450MHz，接收最大带宽200MHz ，提供4路接收4路发射，发射链路添加射频放大器提高线性度，接收链路添加低噪声放大器可有效的降低输入噪声和提高接收机的灵敏度。提供外供参考时钟输入功能。

将ADRV9009射频子卡与公司MPSOC系列主板配套可快速搭建软件无线电平台。

技术规格

项目	参数
功能资源	射频收发器	ADRV9009两片
参考时钟	支持外部参考时钟输入，板载时钟软件可配置
射频收发接口	4发4收射频收发
外部本振	支持2个外部本振输入
FMC连接器	兼容符合VITA57.1FMC标准的HPC的插槽
同步	支持同步采样，触发信号，支持本振相位同步
性能	发射频段	75MHz~6GHz
发射信号带宽	TX最大带宽450MHz，软件可配
最大输出功率	≥0dBm
发射衰减	32dB可调范围，0.05dB步进
DAC参数	DAC最大速率：491.52MS/s，位数：14bit
杂散抑制	≥70dBc
本振泄露	≥60dBc
接收频段	75MHz~6GHz
接收信号带宽	RX带宽：8-200MHz，软件可配
噪声系数	≤7dB
增益调节	60dB可调范围，0.5dB步进
ADC参数	最大采样率491.52MS/s，12bit
相位误差	≤5%
观察接收频率	75MHz~6GHz
观察接收带宽	大带宽450MHz，软件可配
隔离度	≥60dB
工作模式	TDD
供电	DC_12V
尺寸	100mm *100mm
功耗	≤20W
工作环境	-40℃～85℃
硬件兼容	兼容彬鸿ZU15EG_FMC板卡。
软件支持	ADRV9009 Transceiver Evaluation Software HMC7044 Evaluation Software。

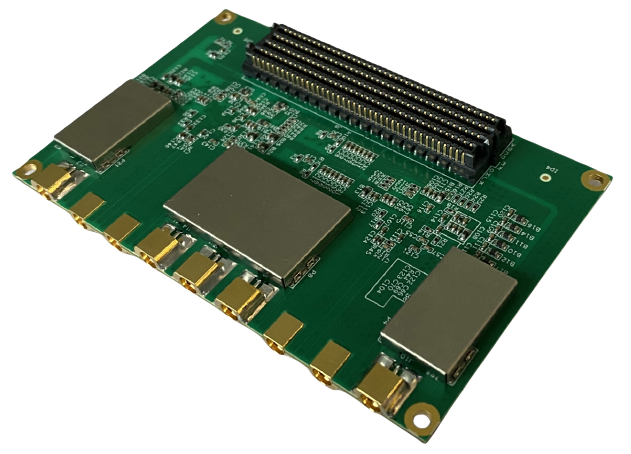

AD9371

产品概述

AD9371-SDR软件无线电平台，主要基于XILINX公司XC7Z100-FFG900以及ADI公司的ADRV9371为核心辅以外围电路构成。

ZYNQ芯片集成PL（FPGA）和PS(ARM)部分，其中PL挂载ADRV9371以及一些其它接口，完成射频收发控制、基带数据处理、ADC数据处理，PS挂载存储模块及网口串口等，用于系统数据存储、数据缓存、以及外部通信。

AD9371是一种高度集成的宽带射频收发器，提供集成的双通道发射器和接收器，合成器，数字信号处理功能。

技术规格

信号处理层设计的主要功能如下：

项目	参数
主处理器	FPGA	Xilinx公司XC7Z100
DDR3	PS与PL各挂载1GB
QSPI Flash	128MB
eMMC	32GB（外扩）
串口	PS与PL各提供1路UART转USB
以太网	PS与PL各提供1路10/100/1000M以太网
控制IO	若干
参考时钟	板载40MHz，同时提供外部时钟输入MCX接口
调试接口	1路JTAG，使用下载器进行调试和下载
射频资源	射频收发器	AD9371
参考时钟	支持外部参考时钟输入，板载时钟软件可配置
射频收发接口	2发2收MIMO射频收发
观测接收	支持2个观测接收（ORX）
侦测接收	支持1个侦测接收（SNRX）
FMC连接器	兼容符合VITA57.1FMC标准的HPC的插槽
同步工呢	支持同步采样，触发信号
性能	射频频段	300MHz-6GHz，调整步进2.3Hz
宽频段范围	支持射频频段300MHz-6GHz
宽频带范围	TX最大带宽250MHz，RX带宽8-100MHz
发射信号带宽	最大250MHz，软件可配
接收信号带宽	8MHz-100MHz，软件可配
观察接收带宽	最大250MHz，软件可配
侦测接收带宽	最大20MHz，软件可配
发射最大输出功率	0dBm@单音功率
发射输出OIP3	38dBm
发射邻道泄露比ACLR	-60dBm
EVM	40dBm
发射本振泄露	-65dBm
发射镜像抑制	65dBm
接收本振泄露	-65dBm
接收镜像抑制	75dBm
发射动态范围	80dB，调整步进0.25dB
接收动态范围	70 dB，调整步进1dB
外部参考时钟	输入输出可选
工作模式	支持TDD和FDD，软件可配
ADC位数	12位，1536Msps
DAC位数	10位，614.4Msps
JESD204B	单Lane速率最高6144Mbps
GPS	Ublox的GPS定位模块
供电	DC 12V
尺寸	120*80mm
功耗	≤10W
工作温度	-40℃～75℃
工作湿度	2%～95%（25℃），无凝结
软件支持	AD9371 Transceiver Evaluation Software AD9528 Evaluation Software

SDR平台

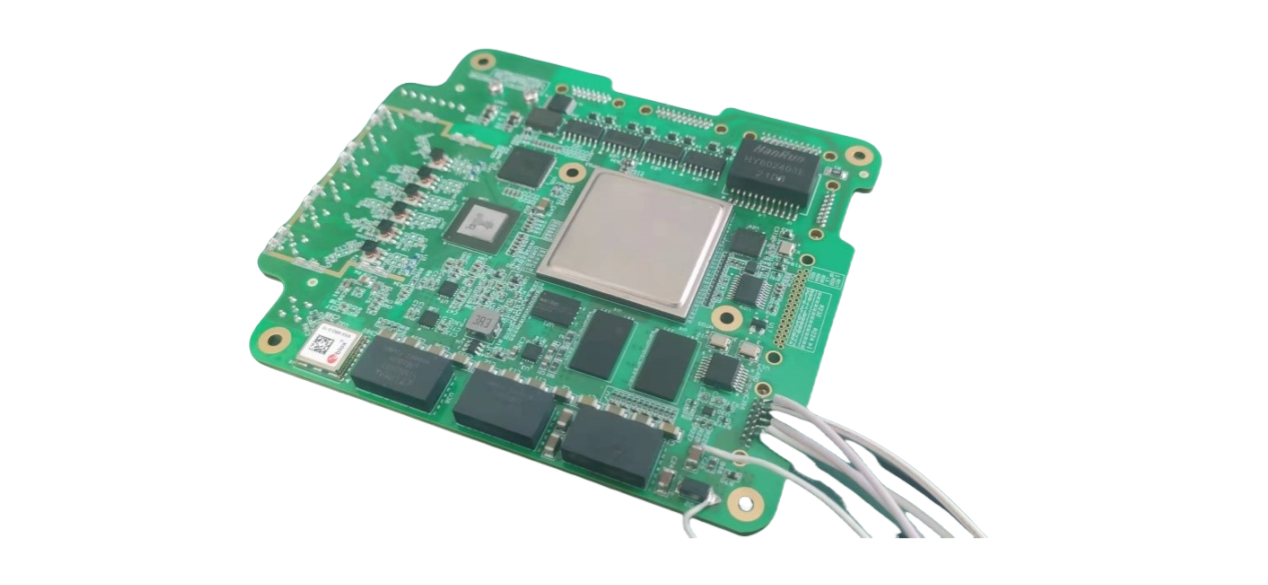

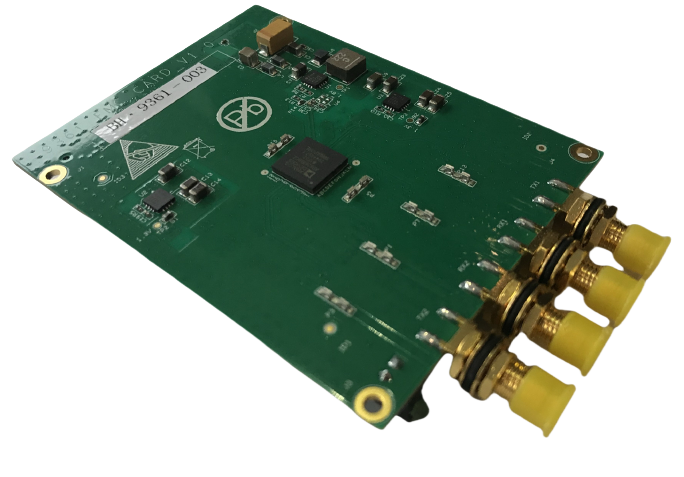

ZYNQ-SDR平台

产品概述

ZYNQ-SDR板卡是一款小型化、低功耗、零中频SDR平台，它将ZYNQ与AD9361集成在了同一块板卡上。它与官方开发板ADRV9361-Z7035完全管脚兼容，可以采用官方驱动来启动与使用板卡，也可以采用我司提供的驱动来使用板卡。

主要特点

✔ 小型化、低功耗、高集成度；

✔ 主芯片：ZYNQ XC7Z035-FBG676-2I（Kintex 7架构）；

✔ DDR3：PS侧2片512M DDR3共1GB；

✔ RFIC：捷变收发器AD9361；

✔ 射频通道：2T2R射频收发通道，支持70M-6GHz宽频范围；

✔ 2路隔离422接口；

✔ 多种启动模式：FLASH启动、SD卡启动、TF卡启动。

技术规格

项目	参数
功能指标	功能	2T2R射频收发通道
AD9361支持外部LO输入
2路隔离422接口
多种启动模式：FLASH启动、SD卡启动、TF卡启动
电源输入采用20W隔离DCDC
与官方开发板ADRV9361-Z7035管脚兼容
存储	支持4Gbit DDR3
256Mbit QSPI FLASH
性能指标	工作频段	70M-6GHz
带宽	最大56M
隔离度	隔离度TX1&RX1 @5.8GHz @TX/RX Gain 0dB :56dB
隔离度TX2&RX2 @5.8GHz @TX/RX Gain 0dB :58dB
发送功率	TX1功率 @5.8GHz @TX Gain 0dB :-2dBm
TX2功率 @5.8GHz @TX Gain 0dB :-1.8dBm
外围接口	1路10/100/1000M自适应以太网接口
1路标准USB 2.0接口
1路uart调试串口
1个TF卡接口
供电	DC9-36V（典型电压24V）
尺寸	1258518mm
功耗	≤15W
操作系统	linux 系统
工作环境	温度	-40℃～+75℃
湿度	2%～95%（25℃），无凝结

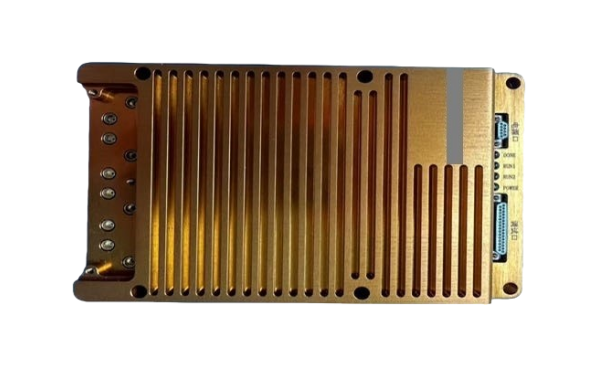

无线多通道采集与处理平台

产品概述

无线多通道采集与处理平台是一款基于Xilinx公司ZYNQ为数据处理核心，辅以ADI公司的RFIC构建的软件无线电平台，射频工作频率范围为70 MHz至6000 MHz，涵盖大部分特许执照和免执照蜂窝频段。收发带宽可配置200kHz~56MHz，提供4路接收4路发射，提供外供参考时钟输入功能。

主要特点

✔ 1路10/100/1000M自适应以太网接口，支持数据传输；

✔ 1路USB转串口、1路RS422、1路JTAG及若干IO资源，可灵活开发调试；

✔ 大容量eMMC（16GB）、DDR3（1GB）；

✔ 射频通道：4T4R射频收发通道，支持70M-6GHz宽频范围；

✔ 支持外部参考输入；

✔ 独立的校准电路，实现多通道的RF同步。

技术指标

项目	参数
功能资源	MPSOC	速率高达1.5Ghz的四核 ARM Cortex-A53 ；支持高达600MHz双核Arm cortex-R5F;支持频率高度667Mhz的Arm Mali-400MP2
RFIC	支持2片2收2发RFIC ，频率范围70MHz至6GHz
性能	同步	支持RF同步
载波精度	≤1ppm
发射频段	70MHz-6GHz
发射信号带宽	TX最大带宽56MHz，软件可配
最大输出功率	≥-10dBm
发射衰减调节范围	＞60dB，步进0.25dB
载波泄露	≤-50dBm
发射通道一致性	≤1dB
发射相位误差	≤3%
接收频段	70MHz-6GHz
接收信号带宽	RX最大带宽56MHz，软件可配
接收最大功率	≤10dBm
增益	≥60dB，步进1dB
接收通道一致性	≤1dB
接收相位误差	≤3%
阻抗	50Ω
对外接口	支持一路10/100/1000M网口
支持一路调试串口
支持2路RS422接口
支持一路USB转串口
供电	DC9～36（典型电压24V）
尺寸	长宽高=140mm95mm22mm
功耗	≤30W
操作系统	linux 系统
工作环境	工作温度	-45℃～75℃
工作湿度	2%～95%（25℃），无凝结

5G天线配件

基于彬鸿科技USRP系列产品，可以快速构建5G仿真测试平台，配备高性能5G通信天线。

相控阵天线配件

相控阵技术是一种利用多个天线元件进行信号处理和波束形成的技术，其应用非常广泛。相控阵天线可以通过波束形成和波束跟踪技术，实现波束的电子扫描，可以实现更高的信号传输速率、更好的信号覆盖范围和更低的干扰。目前相控阵技术已成功应用于通信系统、雷达系统、无人机和自动驾驶、无线电频谱监测、只能天线系统等。

彬鸿科技USRP系列产品，可以灵活搭配相控阵天线前端，从而实现高频段更高带宽的各类技术应用。彬鸿科技提供了支持5G FR2频段（28GHz和39GHz）的完整解决方案，通过选配的一体化相控阵列天线，可支持32GHz~36GHz连续变频，带宽支持200MHz和400MHz模式，提供4x4和8x8的相控阵天线，满足5G毫米波通信和波束赋型的相关研究，也支持未来6G标准的技术探索。
