    SignalShark3330 8kHz至8GHz模块式户外防水型实时频谱分析仪/接收机|Narda (在产)

    频率范围 8 kHz 至 8 GHz

    扫描速度最高达50 GHz/s

    40 MHz 实时带宽，并具有非常高的频率分辨率

    FFT 重叠不低于 75 %

    FFT s长度：16 384

    100 % POI（侦听概率）最小信号持续时间

    > 3.125 µs 具有完整的幅度精度

    > 2 ns 不考虑幅度精度

    IP65-级防护，设计坚固，压铸铝防护外壳

     独立工作，支持LTE和直流供电

     低耗电

    开放式系统平台

    支持第三方Windows 10应用直接安装运行


    参考价格 ：

    厂家：Narda （收录10个产品）

    产地：德国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    SignalShark3330  8kHz至8GHz模块式户外防水型实时频谱分析仪/接收机|Narda

    SignalShark® - 实时室外远控分析仪  实时户外远程分析仪，用于探测，分析，分类和定位8 kHz至8 GHz之间的RF信号。 支持AoA和TDOA自动测向和定位。 根据需求可用于固定安装或半静态使用。 出色的射频性能可以快速地解决复杂的测量和分析任务。 基于Windows 10的第三方应用程序开放平台。 “ SignalShark 3330室外机”系列的特点是坚固耐用且带有防风雨的压铸铝外壳，防护等级为IP65，也可用作散热器。 紧凑的尺寸可以把接收机安装在靠近天线的位置，从而使天线电缆缩短且灵敏度高。

    德国设计制造


    SignalShark - 实时室外远控分析仪

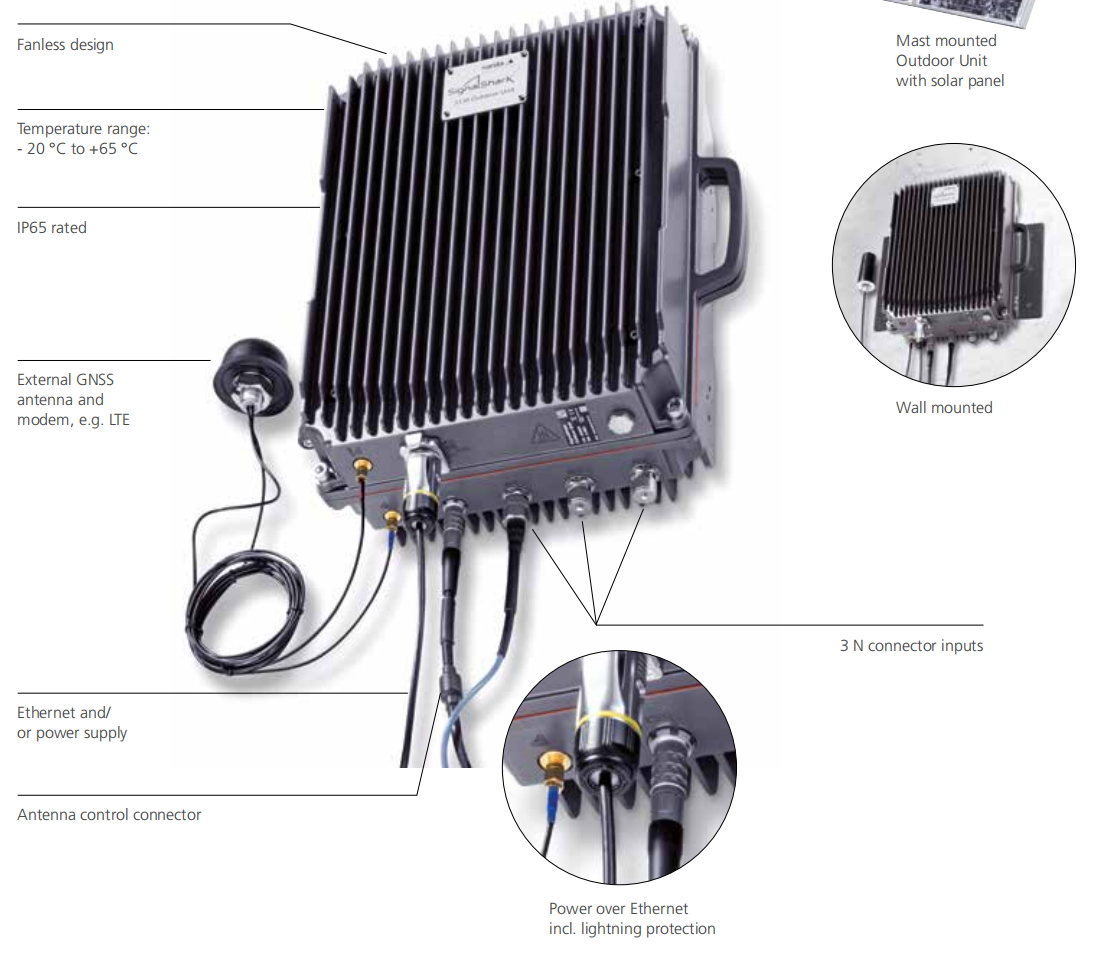

    坚固耐用且防风雨的IP65等级压铸铝外壳，也用作散热器，实现无风扇设计，使SignalShark 3330成为室外频谱监测应用的理想解决方案。

    单根线缆解决方案。 SignalShark室外机PoE使用单根以太网电缆进行数据通信和供电。 这大大简化了与建筑物的连接。

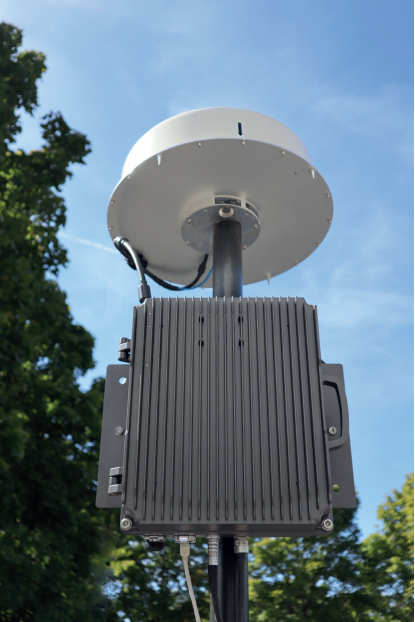

    LTE调制解调器和直流电源无人值守运行。SignalShark室外机由DC供电，并具有集成的LTE网关。 借助太阳能电池板，无需建立特殊的基础设施即可按需建立监测站。

    完备的SCPI参考命令集和符合VITA 49的I / Q数据流可以使用户在每个软件环境中轻松集成。

    在40 MHz的实时带宽内，它可计算多达16 384个的FFT，且重叠至少75％。 这意味着即使信号非常短且很少出现，也可以可靠地被探测到。

    自动DF天线和集成的统计定位算法允许基于AOA定位发射源。 SignalShark已经集成在第三方TDOA系统中。

    SignalShark室外分析仪具有三个可切换的RF输入，以及一个出色的抗过载RF前端，具有出色的高灵敏度和宽动态范围。


    远控实时分析仪适用于对频率范围8 kHz 至8GHz的信号进行检测、分析、分类以及定位。适用于固定点监测，支持自动测向、AoA和TDOA定位。

    具有优异的射频性能，能够快速可靠地完成复杂环境测量和分析任务。Windows 10系统平台，兼容第三方应用。


    • IP65-级防护，设计坚固，压铸铝防护外壳

      •  独立工作，支持LTE和直流供电

    •  低耗电

    • 开放式系统平台

      • 支持第三方Windows 10应用直接安装运行

    • 频率范围 8 kHz 至 8 GHz

    • 带监测，扫描速度最高达50 GHz/s

    • 40 MHz 实时带宽，并具有非常高的频率分辨率

      • FFT 重叠不低于 75 %

      • FFT s长度：16 384

    • 100 % POI（侦听概率）最小信号持续时间

      • > 3.125 µs 具有完整的幅度精度

      • > 2 ns 不考虑幅度精度

    • 高动态范围（HDR）接收机

    • 满足ITU-要求的测量和应用

    • 两个独立的FFT和接收机处理通道，支持同时进行频谱监测和信号分析解调

    • 通用SCPI协议远程控制

    • VITA 49 数据流（采样率达25.6MHz）存储和后处理

    • VITA 49 FFT数据流带宽达 40 MHz ，支持实时频谱数





    关键词:



    技术规格
    SignalShark 3330 主机
    频率
    频率范围8 kHz-8GHz
    扫描速度(全频段)>50 GHz/s @RBW=1.6MHz
    >32 GHz/s @RBW=100 kHz
    RBW(实时频谱)1 Hz~800 kHz
    RBW(扫频)1 Hz~6.25 MHz
    CBW(电平表)25 Hz~40 MHz
    EMC滤波器带宽(频谱和电平表)10 Hz,100 Hz,200 Hz,1kHz,9kHz,10 kHz,100 kHz,120 kHz&1 MHz
    检波器(频谱和电平表)  +Pk,RMS,-Pk,Avg&采样
    CISPR检波器(电平表)Cpeak(准峰值)、CRMS&CAvg(必须选择CISPR带宽的EMC滤波器)

    相位噪声(SSB)
    fc      df =1 kHz    df =10 kHz    df=100 kHz  df =1 MHz     df=10 MHz

    10 MHz <-120dBc(1/Hz  <-130dBc(1/Hz)<-135dBc(1/Hz)

    1 GHz<-90dBc/(1/Hz)<-101dBc(1/Hz)  <-101dBc(1/Hz)<-112dBc(1/Hz)<-132dBc(1/Hz)
    基准频率  偏差：              <1 ppm
            包括初始偏差、前2年老化和温度响应
    幅度

    HDR
    (高动态范围)

                      显示平均噪声电平
                       (DANL)(噪声系数)
                      @衰减=0 dB,预放关    		SignalShark具有无互调高动态范围和高灵敏度，可以检测大信号存在条件下的小信号。

    以下的无杂散动态范围(DANL)和IP2/IP3指标在相同设置下是有效的。
    1 MHz≤f≤44 MHz:

    44 MHz<f≤3 GHz:

    44 MHz<f≤3 GHz:

    3 GHz<f≤8 GHz:    		  <-160 dB(mW/Hz)

      <-159 dB(mW/Hz)

      -162 dB(mW/Hz)(typ.)

      <-152 dB(mW/Hz)    		(噪声系数<14dB)

    (噪声系数<15dB)

      (噪声系数12dB)

      (噪声系数<22dB)
    二阶截止点(IP2,2单音)
    @衰减=0 dB,预放关    		4MHz≤f<42 MHz b

    42 MHz≤f≤8GHz    		  >60 dBm
      40 dBm(typ.)

     三阶截止点(IP3,2单音)
    @衰减=0 dB,预放关
    3 MHz<f≤44 MHz

    44 MHz<f≤630MHz

    630 MHz<f≤3 GHz

    44 MHz<f≤3 GHz
    3 GHz<f≤8 GHz    		  >20 dBm(26dBm typ.)

      >4 dBm

      >6 dBm
      14 dBm(typ.)
      >5dBm(12dBm typ.
    电平不确定度

    剩余响应(杂散)c
    @衰减=0dB    		9 kHz≤f≤8GHz             <±2 dB
    8 kHz≤f≤44 MHz

    44 MHz<f≤3 GHz

    3 GHz<f≤6 GHz
    6 GHz<f≤8 GHz    		<-120

    <-115

    <-100

    <-105    		dBm

    dBm

    dBm

    dBm    		个别频率<-100 dBm

    个别频率<-100 dBm

    个别频率<-95 dBm

    个别频率<-85 dBm
    IF抑制                                     >80dB
    镜频抑制                                   >80dB


    实时频谱

    100%POI信号时长
    RBW=800    kHz                 >3.125 μs,并具有完整的幅度精度的信号

                                 >2ns,不考虑全部幅度精度
    频谱速率

    FFT重叠    		1,600,000频谱/秒                 @RBW=800 kHz和75 %FFT重叠率
    Fsoan>20 MHz

    Fspan≤20 MHz,RBW≤400kHz    		  75 %

      87.5 %

    射频输入
    射频接口
    (可切换)    		1xN型，50Ω,插孔
    3xSMA型，50 Ω,插孔
    射频损毁电平                                20 dBm
    最大标称射频电平15 dBm
    最大DC电压                                  25 V
    回波损耗
    12 kHz≤f≤3 GHz

    3 GHz<f≤6 GHz

    6 GHz<f≤8 GHz
    >9.54 dB
    12 dB(typ.

    10 dB(typ.
    使用和未用输入端口隔离度
    8 kHz≤f≤1GHz

    3 GHz

    8 GHz
    60dB(nom.)

    50 dB(nom.)

    35 dB(nom.)

    通用规格
    衰减器0～30 dB(0.5 dB步进)
    模数转换器(ADC)

    全球导航卫星系统(GNSS)    		16位

    嵌入式接收机和天线(GPS/QZSS、GLONASS、北斗、Galileo)

    内部存储器    		SSD,mSATA
      30GB系统分区
      28GB配置、设置和用户数据
    可移除存储器接口microSD(SDXC)/USB 2.0/USB 3.0
    外部供电
    主机，DC输入：10-48 VDC
    AC适配器，输入：100-240VAC,输出：12VDC,5.5A
    接头类型：直插式电源接头S1017
    电池
    2x锂离子可充电电池，操作过程中支持热插拔
    使用时间：       约3小时(典型，2块电池同时使用)
    标准通用锂电池充电时间：
    充电时间：    		约4.2小时(标称，2块电池在主机中同时充电)
    约3小时(标称，使用外置充电器)
    尺寸(H×W×D)230mm×335mm×85mm(9.06"×13.19"×3.35")
    重量

    原产地    		约4.1 kg(含一块电池)

    德国
    接口
    10 MHz参考输入                              1xSMA接口，600 Ω,插孔
    PPS/触发输入1xSMA接口，100 kΩ,插孔
    GNSS天线输入
    (用于外接GNSS天线)    		1xSMA接口，50 Ω,插孔
    (为有源天线提供DC电压)
    视频                                        1xDisplayPort(DP)接口
    音频                                        1x3.5 mm耳机接口
                                                内置扬声器
                                                内置麦克风
    千兆网口

    USB    		1xGigE(10/100/1000Base-T),RJ45

    1xUSB    3.0,1xUSB.2.0
    SD卡槽                                      1xmicroSD卡(SDXC)

    远程控制和数据流
    远程控制命令 SCPI
    FFT数据流                                   VITA 49格式
    I/Q数据流                                   VITA 49,采样率25.6MHz
    远控软件 PC、平板或手机(Windows、安卓、IOS)远程桌面

    其他功能
    噪声功率密度测量可使用标记(8个)功能进行测量
    信道功率测量可使用标记(8个)功能进行测量
    占用带宽测量符合ITU-R SM.443-4,自动的中心频率测量和信道功率测量
    可使用标记(8个)功能进行测量
    场强测量
    CISPR检波器    		符合ITU-R SM.378-7
    Cpeak(准峰值)、CRMS&CAvg(必须选择CISPR带宽的EMC滤波器)
    调制检波器AM、FM和PM。同时可使用多达4个不同的检波器。
    频偏测量对应于CBW≤1MHz(使用调制检波器)
    模拟解调和记录支持AM、Pulse、CW、ISB、USB、LSB、FM、PM或I/Q信号解调，具有静噪和AGC功能。
    解调后的信号存储为WAV文 件 。
    音频啸叫用于PIM和干扰查找。哨音的音调根据接收信号的电平不同而发生变化。
    自动测向(DF)使用Narda自动测向天线可对信号发射源进行自动测向。
    自动定位(“热图”)根据测向结果自动计算发射源的位置
    TDOA定位内置GPS提供高精度时间戳用于TDOA定位
    环境参数
    符合MIL-PRF-28800F
    Class 2    		操作温度
    存储温度
    操作湿度
    随机振动
    功能性冲击
    运输跌落
    操作温度-10 ℃至+55 ℃外接电源
    0°℃至+40 °℃  外接电源充电条件下
    湿度<29 g/m³(+30°℃时<93%RH),非冷凝

    气候条件    		存储            1K3 (IEC 60721-3)扩展范围-20 °℃~+70 ℃(移除电池)
    运输            2K4(IEC 60721-3)限制范围-20℃~+70°℃
    操作            7K2(IEC 60721-3)扩展范围-10℃~+55°℃
    机械特性存储            1M3 (IEC 60721-3
    运输            2M3 (IEC 60721-3
    运输            7M3 (IEC 60721-3)

    IP防护
    P 54(连接天线，接口保护套关闭)

    P 67(存放于硬质保护箱)

    合规
    EMC      欧盟
            抗扰性
             辐射    		符合EMC Directive 2014/30/EU和IEC/EC 61326 -1:2013
    EC/EN:61000-4-2,61000-4-3,61000-4-4,61000-4-5,61000-4-6,61000-4-11

    IEC/EN:61000-3-2,61000-3-3,IEC/EN 55011(CISPR 11)Class B
    安全                     符合欧盟Low Voltage Directive 2014/35/EU和IEC/EN 61010 -1:2010
    材质                     符合欧盟RoHS Directive 2011/65/EU
