ATS-R8200-DataSheet_2024Apr15.pdf (freedomcte.com)

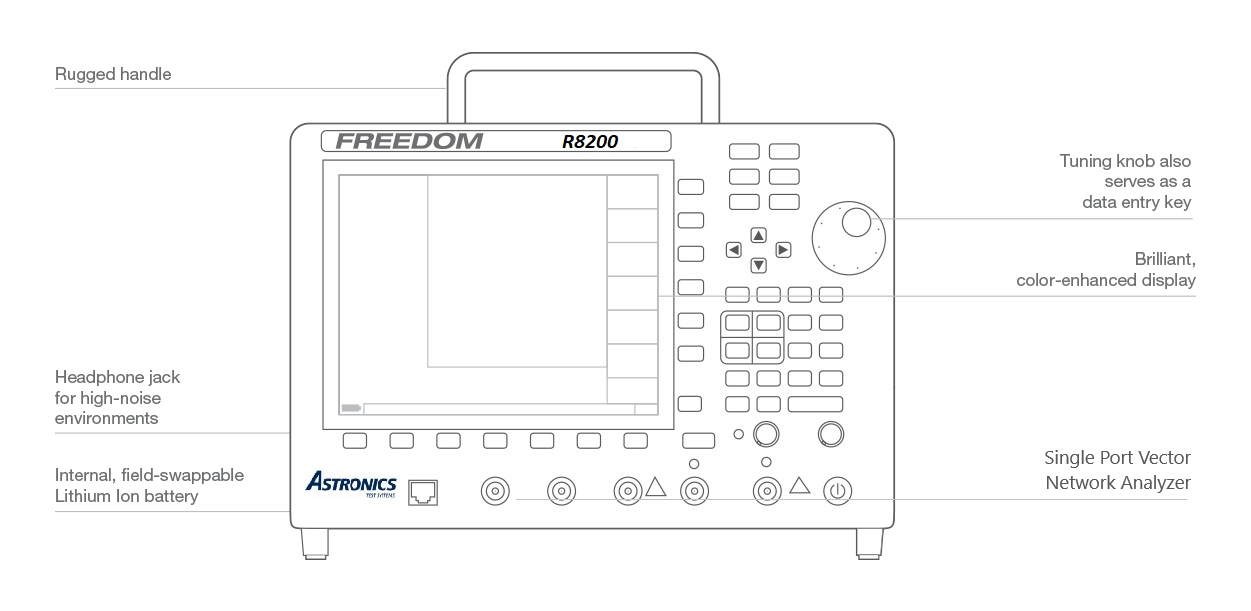

Astronics Test Systems 的 Freedom R8200 代表了陆地移动无线电服务监视器发展的重要一步。R8200 将全面的数字和模拟 LMR 测试与测量重要射频网络特性（如回波损耗、VSWR 和相位）的能力相结合。R8200 也是唯一一款能够在史密斯圆图中显示 RF 参数以进行更复杂的网络分析的服务监控器。

R8200 使双向技术人员能够携带一台便携式仪器，而不是两台，使他或她的工作更轻松，并释放了面包车或工作台上的空间。组织现在可以通过将两种工具合二为一来节省数千美元，甚至可能节省更多。尽管 R8200 是一个全新的、高规格的、优质的平台，因此可以购买 Astronics Test Systems，因为 Astronics Test Systems 是生产行业领先的 R8100 和 R8000 通信分析仪的公司。

节省资金，让技术人员的工作更轻松 - Astronics Test Systems 的下一代 LMR 测试仪器。

Astronics Test Systems的R8200代表了陆地移动无线电测试演变中的一个重要步骤。这是第一个将全面的无线电和基础设施测试能力（矢量网络分析仪VNA）与测量重要射频网络特性的能力结合起来的LMR测试仪器，例如故障距离（DTF）、回波损耗和电压驻波比（VSWR）。R8200也是唯一能够以史密斯图显示高级射频参数以进行更复杂网络分析的服务监视器。

一般

• 显示平均噪声水平（DANL）：-140 dBm（50欧姆输入终止）

• 动态范围：80 dB

• 输入相关杂散：-60 dBc最大

• 残余杂散（非输入相关）：-70 dBm

• 电源：

  • DC电源需求：15-16 VDC @ 8.0 A最大

  • AC适配器规格：100-240 VAC，2.5 A最大，50-60 Hz

  • 电池电源：内置电池

  • 电池操作：1.5小时典型，易于更换以延长操作时间

• 机械/环境：

  • 重量：15 lbs包括内置电池（6.80 kg）

  • 尺寸：9.4”（23.9 cm）H，12.7”（32.3 cm）W，7.5”（19.1 cm）D

  • 操作高度：高达15,000 ft（4572 m）

  • 湿度：最大相对湿度95%

  • 操作温度：-20º至50ºC（外部DC）；0º至50ºC（使用提供的AC适配器）

  • 存储温度：

    • 无电池：-30º至+80ºC

    • 带电池：-20º至+50ºC

  • 电池充电温度：0º至+45ºC

  • 冲击和振动等级：MIL-PRF28800F，3级

• 保修：

  • 标准保修：两年

  • 三年服务计划：可选

  • 五年服务计划：可选

  • VNA（单端口）

VNA（单端口）

• 连接器：TNC（F）/ SMA-F可选

• 频率范围：1 MHz - 6 GHz

• 频率分辨率：20 Hz

• 频率精度：与时间基准相同

• 测量带宽：10 Hz至100 kHz（1-3-10序列）

• 输出功率：-3 dBm（高），-30 dBm（低）

• 反射测量精度：

  • -15 dB至0 dB，±0.4 dB / ± 3度

  • -25 dB至-15 dB，±1.0 dB / ± 6度

  • -35 dB至-25 dB，±dB / ± 20度

• 应用：回波损耗与频率，VSWR与频率，故障距离

操作显示模式

• AM/FM双工监视器和发生器

• 音频合成器

• 跟踪发生器

• 双显示

• 电缆故障定位器

• 频谱分析仪

• 频率计数器

• 频率误差仪

• 数字万用表

• 功率计

• 示波器

• 信号强度计

• SINAD/失真计

• 矢量网络分析仪（VNA）

• 回波损耗/VSWR与频率

• 故障距离（DTF）

发生器（接收器测试）

• 端口保护限制：5 W持续30秒

• 频率范围：1 MHz至1 GHz（100 kHz至1GHz可用）；可选至3 GHz

• 扩展频率范围（可选）：1MHz至3 GHz（100 kHz至3 GHz可用）

• 频率分辨率：1 Hz

• 输出电平RF Gen端口

  • FM范围：+5 dBm至-125 dBm低于2 GHz；-5 dBm至-125 dBm高于2 GHz

  • AM范围：-1 dBm至-125 dBm低于2 GHz；-11 dBm至-125 dBm高于2 GHz

  • 分辨率：0.1 dB

  • 精度：±2 dB

• 输出电平RF I/O端口

  • FM范围：-30 dBm至-130 dBm低于2 GHz；-40 dBm至-130 dBm高于2 GHz

  • AM范围：-36 dBm至-130 dBm低于2 GHz；-46 dBm至-130 dBm高于2 GHz

  • 分辨率：0.1 dB

  • 精度：±1 dB至1 GHz；±2 dB > 1 GHz

• 频谱纯度

  • 谐波杂散：-20 dBc最大

  • 非谐波杂散：-35 dBc最大；混合产品频率<-25 dBc（3227 MHz - 载波）（-30 dBc典型）；10 MHz谐波<-124 dBm（RF I/O）

  • 残余FM：4 Hz，300 Hz至3 kHz（<1 GHz）；5 Hz，300 Hz至3 kHz（> 1 GHz）

  • 残余AM：1.0%最大，300 Hz至3 kHz

  • SSB相位噪声（20 kHz偏移）：-95 dBc/Hz最大低于1 GHz（15 °至35 °C）；-93 dBc/Hz最大所有频率（0 °至50 °C）

FM调制

• 偏差范围：0至75 kHz

• 偏差分辨率：1 Hz

• 偏差精度：设置的2%

• RF输出频率范围：0至40 kHz

• 调制输出频率范围：0至20 kHz

• RF输出调制带宽：DC至100 kHz

• 调制输出带宽：

  • 5 Hz至20 kHz

  • IF带宽：> 200 kHz

  • 预加重：750 µs（可选）

AM调制

• 偏差范围：0至99%（AM深度）

• 偏差分辨率：1%

• 偏差精度：设置的5%

• RF输出调制频率范围：0至40 kHz

• 调制输出频率范围：0至20 kHz

• RF输出带宽：DC至100 kHz

• 调制输出带宽：5 Hz至20 kHz

• IF带宽：> 200 kHz

SSB-AM（USB或LSB）调制

• AM深度范围：0至99%

• 深度分辨率：1%

• 调制带宽：300 Hz至20 kHz

接收器（发射器测试）

• 频率范围：1 MHz至1 GHz（100 kHz至1 GHz可用）；可选至3 GHz

• 灵敏度

  • 窄带FM：2.0 µV为10 dB EIA SINAD

  • 宽带FM：10 µV为10 dB EIA SINAD

  • AM：10 µV为10 dB EIA SINAD

• RF I/O端口

  • VSWR：< 1.2至2 GHz，<1.5至3 GHz

  • 最大功率：

    • 5分钟50 W

    • 30秒150 W（30秒开，5分钟关）

  • 绝对最大功率：150 W

  • 报警：内部温度报警

• 天线端口

  • 最大功率：0 dBm

  • 报警：+10 dBm

• IF滤波器：6.25 kHz，8.33 kHz，10 kHz，12.5 kHz，25 kHz，50 kHz，100 kHz，200 kHz

• 频率误差测量

  • 显示类型：自动范围

  • 分辨率：1 Hz

• FM偏差测量

  • 解调范围：0至+-75kHZ，可用至100kHZ

  • 精度：±2%加上残余FM

  • 平坦度：<0.5%对于50kHZ BW滤波器

  • 频率响应可选如下：

    • 低通滤波器：300 Hz，3 kHz，20 kHz

    • 高通滤波器：无，1 Hz，300 Hz，3 kHz

• 解调硬件特性

  • 解调输出电平：

    • 6.25 kHz B/W：2.56 V / 1 kHz

    • 12.5 kHz B/W：1.28 V / 1 kHz

    • 25 kHz B/W：0.64 V / 1 kHz

    • 50 kHz B/W：0.32 V / 1 kHz

    • 100 kHz B/W：1.6 V / 10 kHz

• 200 kHz B/W：0.8 V / 10 kHz

  • 解调输出幅度平坦度：±0.2 dB（300 Hz至3 kHz），20 kHz处1 dB点

  • 解调输出阻抗：100欧姆名义值

音频加权滤波器

• 滤波器：无，C-message，CCITT

• 去加重（可选）：750 µs

AM调制测量

• 解调范围：0至100%

• 精度：80%以下±5%（60 Hz至15 kHz）

• 频率响应：可选如下：

  • 解调输出水平：低通滤波器：300 Hz，3 kHz，20 kHz

  • 高通滤波器：1 Hz，300 Hz，3 kHz

  • 解调输出幅度平坦度：每10% AM调制0.8 V峰值

  • 输出阻抗：

    • ±0.2 dB（300 Hz至3 kHz），20 kHz处1 dB点

  • SSB边带抑制：>70 dB

接收信号强度水平计

• 频率范围：1 MHz至1 GHz（250 kHz至1 GHz典型）；可选至3 GHz

• 精度：±2 dB

• 灵敏度：-120 dBm（天线端口；前置放大器开；6.25 kHz IF B/W）

宽带功率计（RF输入/输出端口）

• 频率范围：1 MHz至1 GHz（250 kHz至1 GHz典型）；可选至3 GHz

• 测量范围：0.1 W至150 W

• 输入阻抗：50欧姆

• 精度：±10%（2 KHz - 1 GHz）；±10%（1 GHz - 3 GHz <2.5 W）

• 保护：过温报警

频率计数器

• 频率范围：5 Hz至100 kHz

• 周期计数器范围：5 Hz至20 kHz

• 输入电平：0.1 V rms最小值

SINAD表

• 精度：12 dB SINAD时±1 dB

• 输入电平：0.1 V rms最小值

• 频率范围：300 Hz至10 kHz

• 读数范围：0至40 dB

• 分辨率：0.01 dB

失真表

• 读数范围：0.00%至100%

• 失真精度：失真值的±0.5%或读数的±10%中较大者

• 输入电平：0.1 V rms最小值

• 频率范围：300 Hz至10 kHz

• 分辨率：0.01%

可选模式DMR (MOTOTRBO™), dPMR, NDXN（常规和Type-C集群）, P25 Phase 1（常规和集群）, P25 Phase 2, PTC (ITCR), PTC(ACSES), TETRA DMO, TETRA TMO, TETRA基站监控，TETRA基站T1, 航空频谱分析仪

扫描

• 频率范围：1 MHz至1 GHz（250 kHz至1 GHz典型）；可选至3 GHz

• 频率分辨率：1 Hz

• 跨度精度：5%

• 更新率：每秒约10次（取决于跨度）

幅度

• 电平精度：±2 dB

• 刻度（dB/div）：10（1,2,和5 w/ESA选项）

• 对数线性精度：<0.1 dB

• 参考电平分辨率：1 dB

• 参考电平范围：+60至-70 dB

• T/R端口动态范围：80 dB

• 典型噪声地板性能：-140 dBm

• SSB相位噪声（20 kHz偏移）：

  • 低于1 GHz（15 °至35 °C）-95 dBc/Hz最大

  • 所有频率-93 dBc/Hz最大（0 °至50 °C）

• 分辨率带宽：自动选择

• 谐波杂散（天线端口，无衰减）：-20 dBc最大

• 非谐波杂散（天线端口，无衰减）：-60 dBc最大

• 残余杂散（输入终止）：-70 dBm

• 标记：Delta，绝对值，频率

• 模式：标准，平均值，冻结，最大保持，峰值保持

信噪比（SNR）表

• 范围：0至100 dB

• 分辨率：0.01 dB

• 精度：20 dB至50 dB时±1 dB

• 信号频率：300 Hz至10 kHz

• 音频输入电平：0.1至30 Vrms

• RF输入电平：

  • RF I/O端口：-10至+50 dBm

  • 天线端口：-50至0 dBm

示波器

• 垂直输入

  • 输入阻抗：1兆欧姆/600欧姆（可选）

  • 范围：±48 VDC，±33 Vrms AC / ±24 VDC，±15 Vrms AC

  • 精度：全量程的5%

  • 带宽：0至50 kHz

• 水平扫描

  • 范围：20微秒至1秒/分（可选）

  • 触发选择：正常，自动（自由运行），单次扫描和冻结

• 特殊功能

  • 标记：绝对电压，Delta电压，Delta频率和Delta周期

音频调制合成器

• 调制类型：1 kHz音调，标准格式（私线，数字私线，DPL反转，双音寻呼，5/6音寻呼，

  • POCSAG，EURO音调，或用户定义的音序列），音调A，音调B，音调C（RF输出），DTMF，以及来自供应的麦克风和BNC连接器的外部输入。

  • 调制输出水平：±8 V峰值（±16/BW V/kHz FM，±0.08 V/% AM）

  • 幅度平坦度：±0.2 dB（300 Hz至3 kHz），20 kHz处1 dB点

  • 1 kHz音调失真：不超过1% THD

  • 阻抗：100欧姆

  • 调制输入水平：±1V峰值参考

  • 幅度平坦度：±0.2 dB（300 Hz至3 kHz），20 kHz处1 dB点

  • 阻抗：600欧姆

  • 麦克风输入幅度平坦度：±0.2 dB（300 Hz至3 kHz）

跟踪发生器

• 频率范围：1 MHz至1 GHz（250 kHz至1 GHz典型）；可选至3 GHz

数字万用表（DVM）

• 输入阻抗：1兆欧姆/600欧姆（可选）

• 电压范围：1 V，10 V，48 V全量程

• 频率范围：50 Hz至20 kHz

• DC精度：全量程的1% ±1 LSB

• AC精度：全量程的5% ±1 LSB

时间基准

• 输入频率：5 MHz，10 MHz

• 输出频率：10MHz

• 稳定性：老化：±0.1 ppm/年 温度：±0.01 ppm

• 输入电平：-5 dBm至+10 dBm

• 输出电平：50欧姆下最小0 dBm

• 预热：3分钟内±0.1 ppm

显示前面板

• 分辨率：800 x 600

• 尺寸：8.4”（21.3cm）全彩LCD

显示外部

• VGA

远程前面板

• 可通过以太网访问

数字规格

• DMR FSK错误

  • 范围：0至10%

  • 精度（2%至10%）：<5%

  • 分辨率：0.01%幅度误差

  • 范围：0-5%

  • 精度：<5%读数

  • 分辨率：0.01%符号偏差

  • 范围：1500至2350 Hz

  • 精度：±10 Hz

  • 分辨率：0.1 Hz

  • 误码率（BER）

  • 范围：0至20%

  • 分辨率：0.00001%

• NXDN/dPMR FSK错误

  • 范围：0至10%

  • 精度（2%至10%）：<5%

  • 分辨率：0.01%幅度误差

  • 范围：0-5%

  • 精度：<5%读数

  • 分辨率：0.01%误码率（BER）

  • 范围：0-20%

  • 分辨率：0.00001%符号

  • 偏差

  • 范围：

    • 840至1260 Hz（4800 bps）

    • 1920至2880 Hz（9600 bps）

    • 1500至2350 Hz（dPMR）

  • 精度：±10 Hz

  • 分辨率：0.1 Hz

  • TETRA EVM（RMS）

    • 范围：0至20%

    • 精度（2%至10%）：<10%

    • 分辨率：0.10%残余载波

    • 范围：0-10%

    • 精度：±0.1%

    • 分辨率：0.10%频率误差

    • 精度：±500 Hz

    • 分辨率：1 Hz

  • P25

    • TX/RX误码率范围：0-20%

    • TX/RX误码率分辨率：0.000001%

    • EVM范围：0至20%

    • EVM分辨率：0.01%

    • 符号时钟误差：±20 ppm

    • 符号时钟误差精度：1 ppm

  • 调制保真度

    • 范围：0-10%

    • 分辨率：0.01%

    • 精度：C4FM, HDQPSK <5%

    • 精度：HCPM <10%

    • 符号偏差

    • 范围：

      • C4FM：1600 Hz至2000 Hz

      • HCPM：2700 Hz至3300 Hz

      • HDQPSK：2025 Hz至2475 Hz

    • 分辨率：0.1Hz（所有调制）

    • 精度：C4FM, HDQPSK ± 5 Hz

    • 精度：HCMP ± 10 Hz

  • 显示：条形图，眼图，语音帧解码，星座图，分布图
