HP-RF-AWG是模块化的8/16通道、14bits射频任意波形产生单元。该单元产生3.5~5.5GHz射频信号;可独立使用,也可为超导或硅基量子计算提供高频谱纯度和高稳定性的微波激励信号。该选件单元采用全新体制实现系统架构简化,提高了可靠性。此外,采用了可扩展的多单元高精度同步设计,可支持数百通道的并行输出。



•支持任意波形组合输出

•支持万兆网口输入

•用户可以选择多种不同的波形,由2/4个差分通道输出,同时可以任意设置通道的基本参数,如f,Vpp,delay

•多通道模式,可以生成两个完全相同或完全不同的信号

•提供phython驱动库



通道数

16

输出频率

3.5-5.5GHz

输出功率

≥-5dBm

RMS抖动

<200fs (10Hz-10MHz)

相位噪声

<-100dBc/Hz@10KHz载频5GHz

SFDR

<-55dBc

衰减控制步进

0.5dB

衰减控制范围

30dB

通道间相对抖动

<5ps@5GHz

波形长度

128k

通道间隔离度

>72dBc

外形尺寸

605mm*440mm*44.5mm

电源功耗

100W

工作温度

室温

通道开关控制

具有该功能

任意波形序列

支持4096组波形序列

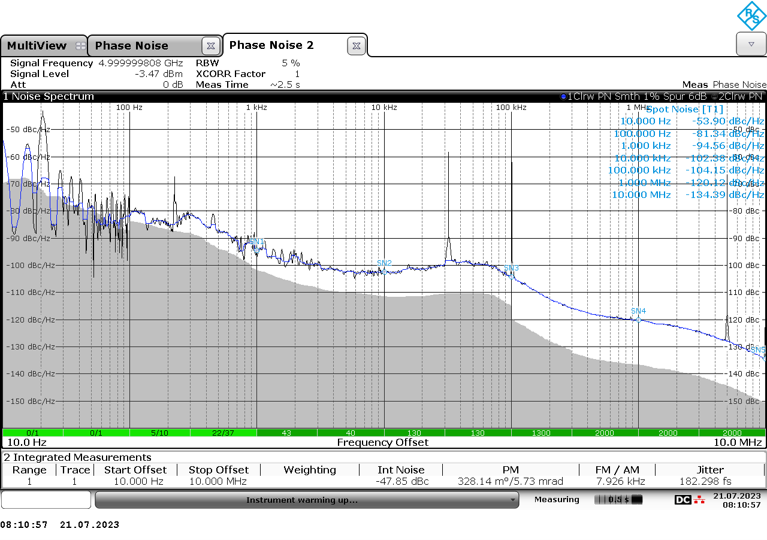

频 率

相 噪(5GHz载频)

10Hz

-53.9dBc/Hz

100Hz

-81.34dBc/Hz

1KHz

-94.56dBc/Hz

10KHz

-102.38dBc/Hz

100KHz

-104.15dBc/Hz

1MHz

-120.12dBc/Hz

10MHz

-134.39dBc/Hz

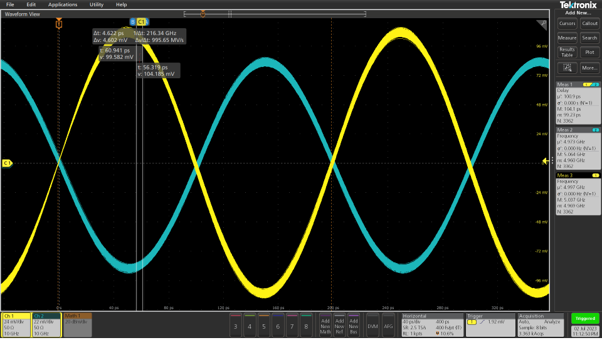

通道间抖动值峰峰值为4.8ps(5GHz输出)
