100kHz至8.5GHz
具备四个射频测试端口的主机单元
具备 120 dB 以上的测试动态范围
本底噪声低至 – 125 dBm/Hz
基于 Windows 系统的用户操控界面
每点测量时间优于 70 us
支持 S 参数、史密斯圆图和频率响应等测量
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
频率范围9 kHz 至 4.5/6.5/14/20 GHz100 kHz 至 26.5/32/44/53 GHz动态范围：140 dB输出功率：10 dBm迹线噪声：中频带宽为 10 kHz 时，迹线噪声仅为 0.0015 dB rms内置端口数：2、4 或 6最快 201 点扫描时间：2 ms
同厂商产品
连接性测试USB 3.0/2.0 测试DisplayPort 测试电力传输测试音频测试

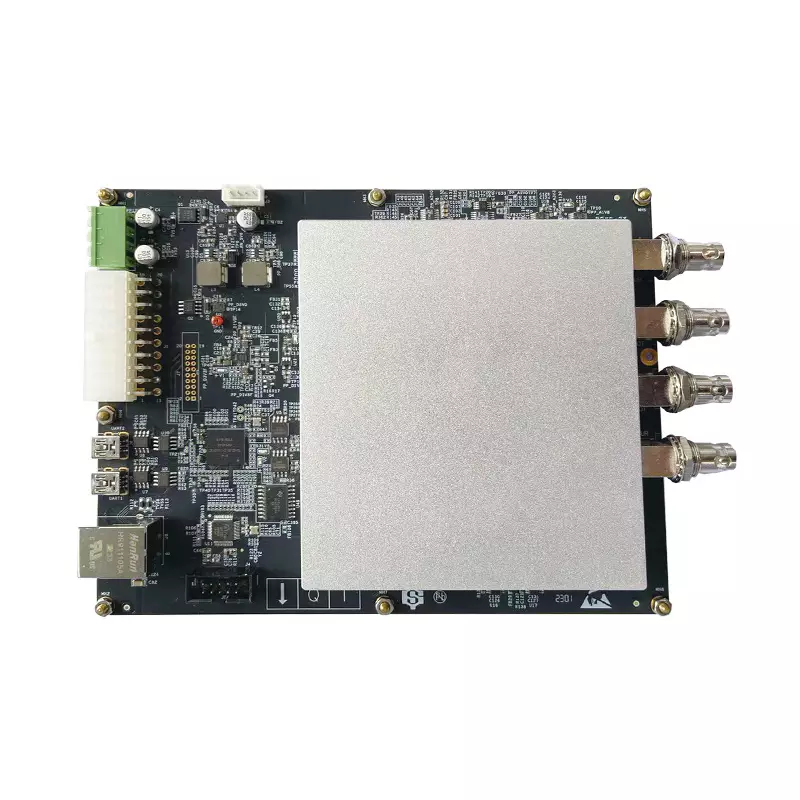

• 主控芯片：Xilinx UltraScale 系列 XCKU040-2FFVA1156I 芯片• 射频性能：支持双通道，2-lane TX 通道支持 10MHz 至 6GHz 频率输出范围； 2-lane RX 高速可调数据通道支持 10MHz 至 8GHz 频率输入范围• 丰富的扩展接口：2 个 HPC FMC 扩展接口；2 个千兆以太网接口；2 个 JTAG 下载调试接口；1 个 M.2 Socket 接口• ADC性能：分辨14 bits，采样率3G SPS• DAC性能：分辨16 bits，采样率12.6G SPS• 定制：FPGA 开发板的硬件接口和功能，配套的 ADC 子卡以及 DAC 子卡支持定制化服务
• 主控芯片：Xilinx UltraScale 系列 XCKU040-2FFVA1156I 芯片• 射频性能：支持双通道，2-lane TX 通道支持 10MHz 至 6GHz 频率输出范围； 2-lane RX 高速可调数据通道支持 10MHz 至 8GHz 频率输入范围• 丰富的扩展接口：2 个 HPC FMC 扩展接口；2 个千兆以太网接口；2 个 JTAG 下载调试接口；1 个 M.2 Socket 接口• ADC性能：分辨14 bits，采样率3G SPS• DAC性能：分辨16 bits，采样率12.6G SPS• 定制：FPGA 开发板的硬件接口和功能，配套的 ADC 子卡以及 DAC 子卡支持定制化服务
- «
- 1
- »

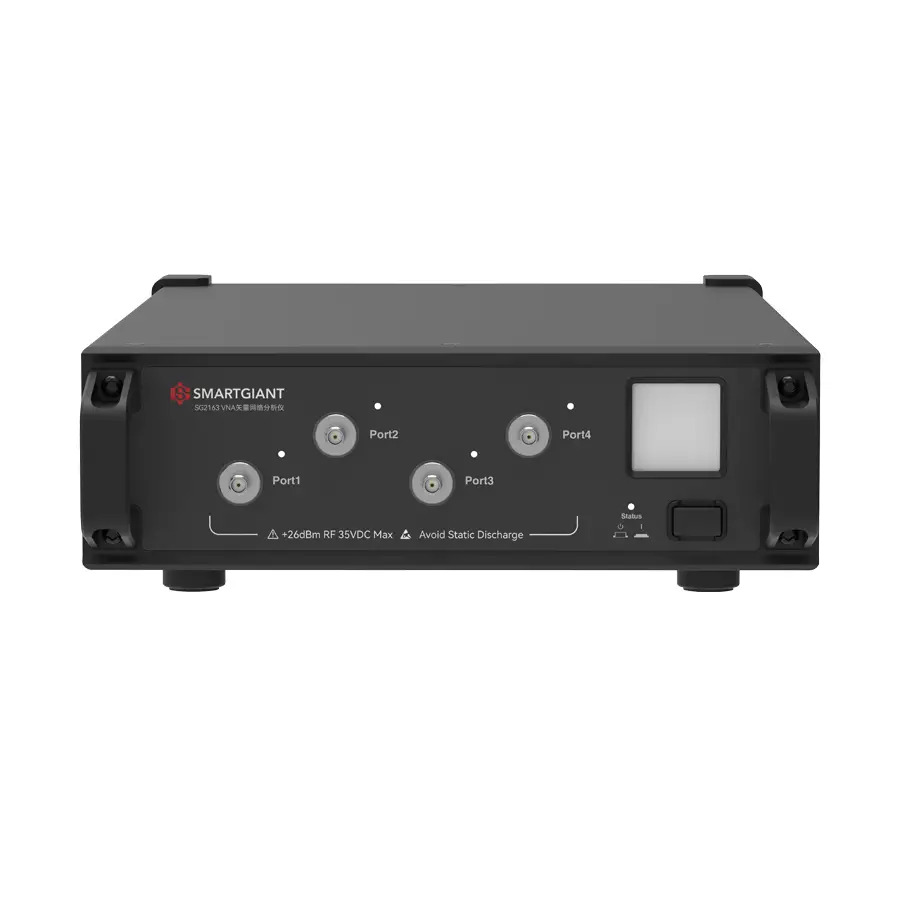

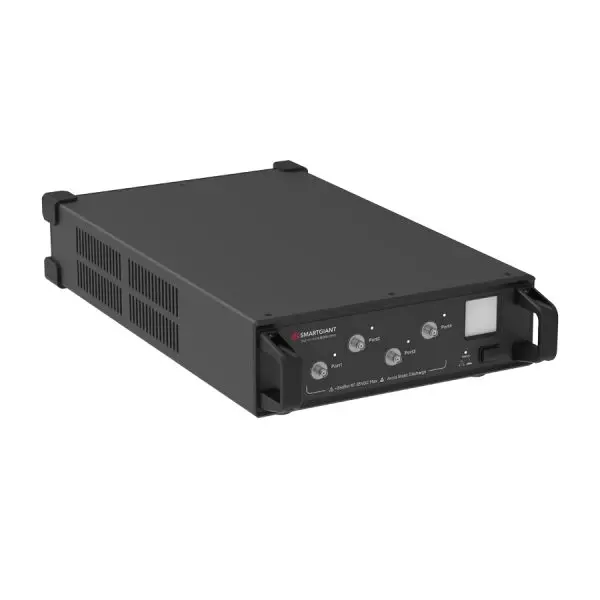

SG2163 100kHz至8.5GHz 2/4端口矢量网络分析仪 USB模块/板卡可定制|思林杰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
概述
矢量网络分析仪（ VNA ）是⼀种四端口的射频测量仪器，其能够提供射频信号传输特性和反射特性的测量。本产品由主机单元和基于 Windows 系统的控制与显示界面组成，数据传输采用千兆以太网接口。其广泛应用于微波器件，材料科学，电子通信等基础行业和领域的射频研发测试与生产制造。
数据分析图
应用场景
矢量网络分析仪（ VNA ）可广泛用于新能源、无线通信、生物医疗和工业自动化等行业。
测试端口数量 | 4（2 个或更多可定制） |
系统阻抗 | 50 ohm |
测试端口类型 | SMA female（SMA 或 N 型可定制） |
过载保护 | +26 dBm，35 VDC |
频率范围 | 100 KHz to 8.5 GHz (可定制) |
频率分辨率 | < 1 Hz |
输出功率范围 | -55 dBm to +5 dBm |
输出功率精度 | ±1.5 dB |
输出功率分辨率 | 0.05 dB |
动态范围 | 120 dB |
中频带宽（IFBW）范围 | 10 Hz to 1 MHz |
谐波失真 | -20 dBc |
非谐波杂散 | -20 dBc |
功率 0.1 dB 压缩点 | >+5 dBm |
本底噪声 | -125 dBm/Hz |
迹线噪声 (IFBW 1 KHz) | 0.003 dBrms / 0.05 degrms |
传输测量精度 | ±0.2 dB @ 0 dB to +10 dB |
反射测量精度 | ±0.4 dB @ -15 dB to 0 dB |
有效方向性 | 45 dB |
有效源匹配 | 40 dB |
有效负载匹配 | 45 dB |
传输跟踪 | ±0.1 dB / ±1° |
反射跟踪 | ±0.1 dB / ±1° |
测量点数量 | 2 至 16001 |
每点测量时间 | 70 us (典型值) |
功耗 | 12 VDC ± 5% |
工作电流 | 3.4 A（最大值) |
功耗 | 36 VA (典型值) |
尺寸 | 230 mm * 370 mm * 70 mm (配置机箱或单板卡可定制) |
重量 | 5.0 kg |
工作温度 | 0 °C 至 + 50 °C |
工作海拔高度 | 2,000 m（25 ℃ 环境温度） |
工作湿度 | 10％ 至 90％ R.H.，无冷凝 |
