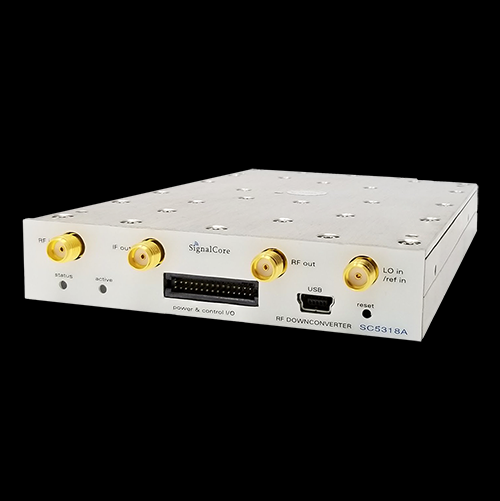

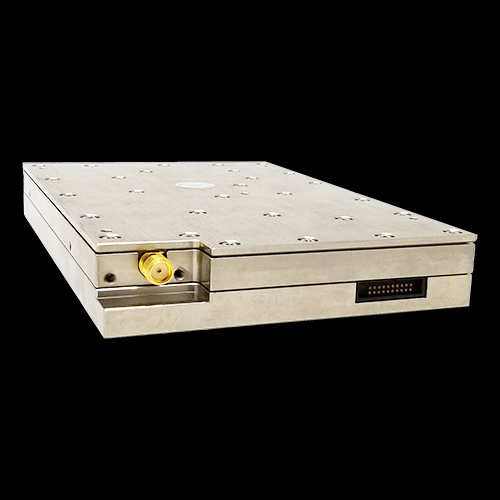

SC5318A 6GHz至26.5GHz模块式微波下变频器|SignalCore (在产)

同厂商产品

DUT输入频率范围：10MHz - 50GHz (绝对相位噪声测试） 1GHz - 50GHz （附加相位噪声测试）10MHz - 50GHz (幅度相位噪声测试）0.1MHz -100MHz (基带相位噪声测试）DUT输入功率范围：-20dBm - +20dBm (10MHz - 6GHz)-10dBm - +20dBm (>6GHz - 18GHz)0dBm - +20dBm (>18GHz - 32GHz)+10dBm - +20dBm (>32GHz - 50GHz)

CPCI_SFXX0838M 上下变频器8GHz至18GHz 和33GHz至38GHz|中星联华|中星联华科技（北京）有限公司

• 频率范围：8GHz至18GHz和33GHz至38GHz 2.双通道变频 3.频率步进10Hz 4.频率切换时间75us 5.带宽500MHz-2000MHz 7.输出功率+20dBm 8.输出谐波抑制50dBc 9.具有内外参考切换功能 10.方便组成多通道相参收发系统厂家：中星联华|中星联华科技（北京）有限公司产地：中国北京

SC5310A 100kHz至2.5GHz模块式微波下变频器|SignalCore

输入频率范围：100 kHz 至 2.5 GHz残余相位噪声：< -105（10 kHz 偏移）调整分辨率：1赫兹带宽选项：20 MHz 或 40 MHz

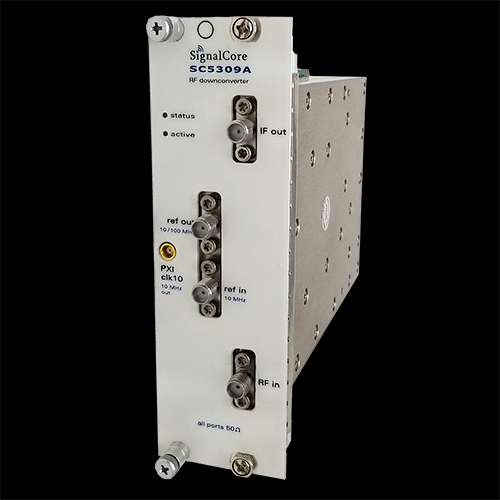

SC5309A 100kHz至2.5GHzPXI模块式微波下变频器|SignalCore

输入频率范围：100 kHz 至 2.5 GHz残余相位噪声：< -105（10 kHz 偏移）调整分辨率：1赫兹带宽选项：20 MHz 或 40 MHz

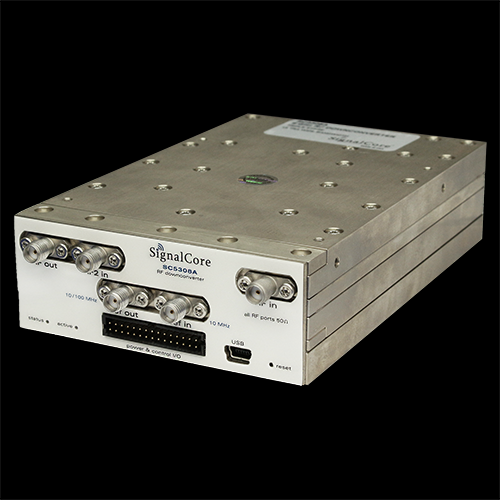

SC5308A 100kHz至6GHz模块式射频下变频器|SignalCore

输入频率范围：100 kHz 至 6 GHz残余相位噪声：< -100 dBc/Hz @ 10kHz， 1 GHz调整分辨率：1赫兹IF带宽：80/160/320 MHz三阶互调高达： < 72 dBc（0 dBm输出电平）

Dynamic Range Specifications

Spurious Response

Residual Spurious Signals?

RF<10

RF>10

<-70

<-80

RF Induced Spurious Signals⁸

输入射频范围：6 GHz 至 26.5 GHz

增益控制：-40 至 +40 dB（典型值）

LO相位噪声：-100 dBc/Hz @ 10 kHz， 10 GHz

输入IP3：+18 dBm（典型值）

噪声系数：+10 dB @ 最大增益

输入 P1dB：1 dB 压缩（典型值）

IF中频范围：50MHz至3GHz

中频带宽：1500MHz

参考价格：

厂家：SignalCore （收录32个产品）

产地：

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SC5317A 6GHz至26.5GHzPXI模块式微波下变频器|SignalCore

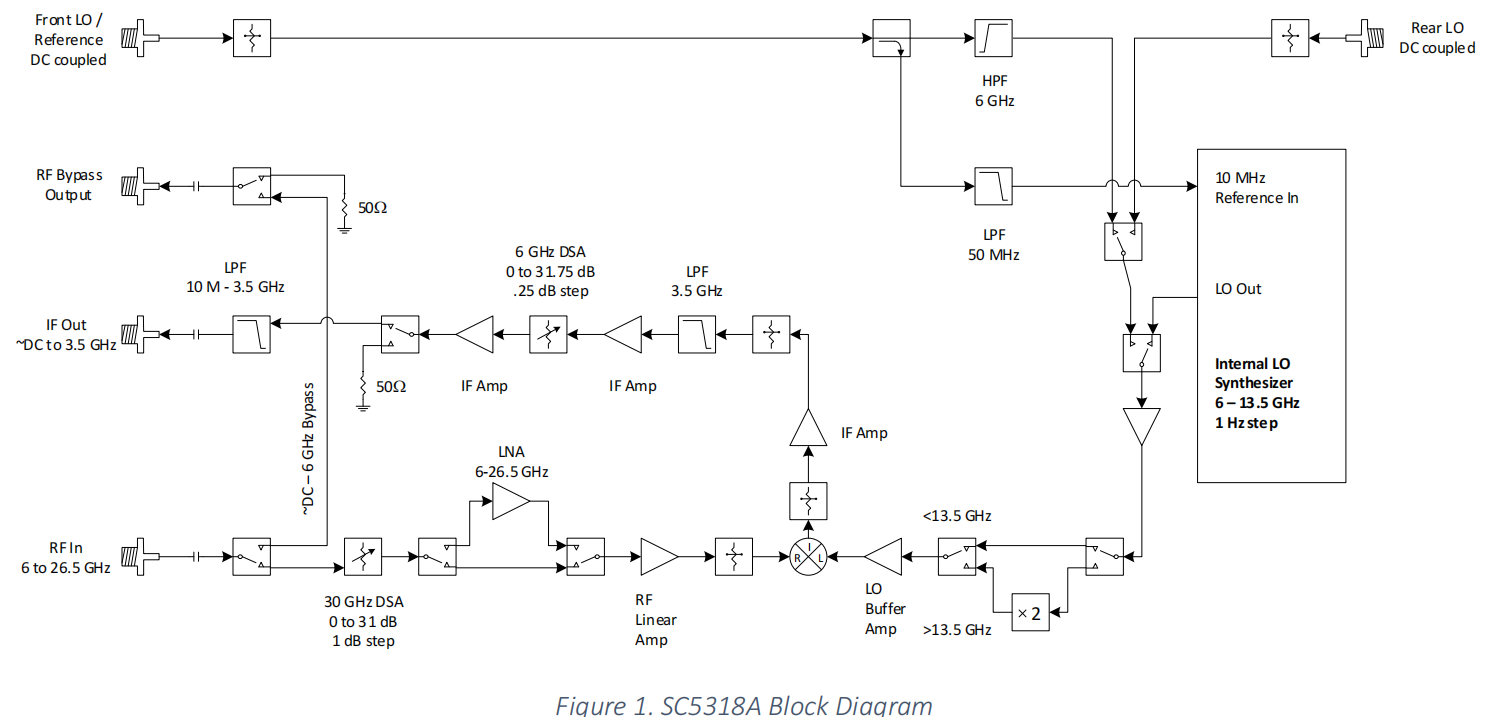

SC5317A /SC5318A 是一款 C 至 K 宽带单级下变频器，可将频率从 6 GHz 至 26.5 GHz 降频至 50 MHz 至 3 GHz。 LO 频率范围为 6 至 26.5 GHz，输入 LO 范围为 6 至 14 GHz。内部倍频器将输入 LO 范围倍增至 26.5 GHz。该模块还具有内部 26.5 GHz 合成 LO、射频前置放大器和可变增益控制，使其成为紧凑的独立下变频器模块。通过选择外部 LO 信号，SC5317A /SC5318A 可以针对 SISO 应用进行配置，也可以针对 MIMO 应用（例如地面卫星通信、点对点无线电和测试仪器系统）进行配对。 SC5318A 可与 SignalCore 的 SC5308A 组合形成宽带 100 kHz 至 26.5 GHz 下变频器。这些高性能转换器模块结构紧凑、坚固耐用，可轻松集成到更大的系统中。

每个模块都提供完整的实施说明、GUI、驱动程序软件和示例代码。

输入射频范围：6 GHz 至 26.5 GHz

增益控制：-40 至 +40 dB（典型值）

LO相位噪声：-100 dBc/Hz @ 10 kHz， 10 GHz

输入IP3：+18 dBm（典型值）

噪声系数：+10 dB @ 最大增益

输入 P1dB：1 dB 压缩（典型值）

IF中频范围：50MHz至3GHz

关键词:

Conversion Specifications

RF Input Range
Conversion Path	LO >RF LO<RF	6 GHz to(26.5 GHz-IF) (6 GHz+IF)to 26.5 GHz
Direct Path		100 kHz to 8 GHz
External LO range		6 GHz to 14 GHz
IF output frequency¹		50 MHz to 3000 MHz
IF output Polarity²	LO >RF LO<RF	Inverted Non-inverted
IF bandwidth (3 dB)³		1500 MHz Typical

Amplitude Specifications

Input Range	AC(preamplifier		disabled)		+23 dBm max
	AC(preamplifier		enabled)		+20 dBm max
	DC⁴				0 V
Attenuation Range	RF			0 to 30 in 1 dB steps
	IF			0 to 30 in 1 dB steps
Input Voltage Standing Wave Ratio (VSWR) Preamp off,O dB input RF attenuation
		6.0 GHz to 15.0 GHz 15.0 GHz to 26.5 GHz 6.0 GHz to 15.0 GHz 15.0 GHz to 26.5 GHz			<1.7 <1.9 <2.0 <2.2
Preamp on,0 dB input RF attenuation

Gain Range	Minimum⁵ Maximum(preamplifier Maximum(preamplifier	disabled)⁶ enabled)⁶	-40 dB Nom
			23 dB Nom
			42 dB Nom
Preamplifier Gain			20 dB Nom
Direct Path Loss			1.5 dB typical
RF Amplitude Response	RF Gain Flatness Response at Fixed IF IF In-Band Response Flatness Over 1.5 GHz		5 dB Nom
(25°Cto 45°C device temperature)
IF Flatness			3 dB typical
(25°℃to 45°C device temperature)

RF Port Local Oscillator Leakage	Preamplifier disabled,no RF attenuation<-60 dBm typical
Preamplifier enabled,no RF attenuation <-75 dBm typical
IF Port Local Oscillator Leakage	IF enabled,no IF attenuation <-60 dBm typical
	IF disabled,no IF attenuation <-80 dBm typical

Input Noise Density (25°Cto 40°C device temperature nominal)⁹
Preamplifier Disabled	10 GHz	16 GHz	26 GHz
Noise Floor(dBm/Hz) Noise Figure (dB)	-151 23	-149 25	-144 30

Preamplifier Enabled	10 GHz	16 GHz	26 GHz
Noise Floor(dBm/Hz) Noise Figure (dB)	-161 13	-160 14	-158 16
Input Third-Order Intermodulation (IIP3,dBm)
	6 GHz-12 GHz	14 GHz-20 GHz	20 GHz-26 GHz
Preamplifier disabled Preamplifier enabled	18 -8	18 -6	15 -8

Input Second Harmonic Distortion (SHl,dBm nominal)
Input Second Harmonic Intercept Point (dBm)	6 GHz	13 GHz
Preamplifier disabled Preamplifier enabled	30 10	28 9
	Input Compression Point (dBm)
	6 GHz-12 GHz	13 GHz-20 GHz	21GHz-26 GHZ
Preamplifier disabled RF Atten =0,Gain =0 Preamplifier enabled	>10 -8	>12 -8	>10 -10
	Output Compression Point (dBm)
	6 GHz-18 GHZ	18.0 GHz-26.0 GHZ
RF Atten =0,IF Atten =0, Preamplifier disabled	>18	>16

Internal LO Specifications

LO Frequency Range		Frequency Doubler Off Frequency Doubler On		6.0 GHz to 13.5 GHz 6.0 GHz to 27.0 GHz
LO Tuning		Frequency Step Resolution Lock and Settling Times		1 Hz 1 ms typical
Frequency Reference10
Technology				Temperature compensated crystal oscillator
Accuracy				±[(aging x last adjustment time lapse)+ temp stability +cal accuracy]
Initial Calibration Accuracy				±0.05 ppm
Temperature Stability¹1		20℃to 50℃ 0℃to 80℃		±0.25 ppm ±1.0 ppm
Aging				±1 ppm for first year @25℃
Frequency Accuracy				±(frequency reference accuracy in Hz*RF frequency)Hz
Sideband Noise
Offset/LO	6 GHz		13 GHz		20 GHz	26 GHz
100 Hz	-80		-72		-68	-65
1 kHz	-100		-93		-89	-86
10 kHz	-104		-98		-93	-90
100 kHz	-104		-98		-93	-90
1 MHz	-119		-116		-109	-110
10 MHz	-141		-139		-134	-133

LO Related Sideband Spurious Signals	<200	kHz	-55 dBc
LO Related Sideband Spurious Signals	>200	kHz	-60 dBc

Port Specifications

LO Input /Reference Input
Reference	Reference Center Frequency	10 MHz
	Amplitude	-3 dBm min /+10 dBm max
Phase-Lock Range		±3 ppm(typ)
External LO	Frequency Range	6 GHz to 15 GHz
	Amplitude	+0 dBm min /+7 dBm max
Impedance		50 Ω nominal
Coupling			AC
Connector Type		SMA female

RF Input	Input Impedance	50 Ω
	Coupling	AC
	Input Amplitude	23 dBm max
	Connector Type	SMA female
lF Output	Output Impedance	50 Ω
	Coupling	AC
	Connector Type	SMA female
	Output Amplitude	20 dBm max

General Specifications

Environmental
Device Operating Temperature Storage Temperature			0℃to+75℃ -40℃ to +100℃
Operating Relative Humidity Storage Relative Humidity Operating Shock Storage Shock			10%to 90%,non-condensing 5%to 90%,non-condensing
			30 g,half-sine pulse,11 ms duration 50 g,half-sine pulse,11 ms duration
Operating Vibration Storage Vibration Altitude			5 Hz to 500 Hz,0.31 grms 5 Hz to 500 Hz,2.46 grms
			2,000 m maximum(maintain 25℃ maximum ambient temperature)
Physical
Dimensions (WxHxD,max envelope)			3.7”×0.75“x6.1”
Weight			1.0 lb.
Input Voltage			12 VDC 10 Wmax 18 Wmax
Power Consumption	Internal	LO Disabled
	Internal	LO Enabled
Communication Interface			USB and RS-232 /SPI；PXI

手册

sc5317a_sc5318a_datasheet.pdf

发表时间：2024-03-14

下载

sc5317a_sc5318a_hardware_manual.pdf

发表时间：2024-03-14

下载

sc5317a_sc5318a_programming_manual.pdf

发表时间：2024-03-14

下载

sc5318a机械结构图.zip

发表时间：2024-03-14

下载

SC5317A PXI Express

标题

描述

校订

发布日期

大小

数据表

查看深入规格，包括图表等信息。

修订版 2.2

2020 年 7 月

0.56兆字节

下载

硬件手册

包括开箱说明并操作模块。

修订版 1.6

2022 年 12 月

1.27 兆字节

下载

编程手册

关于编程的详细指南模块。

修订版 2.0

2022 年 12 月

0.50兆字节

下载

SC5318A USB-SPI-RS232

标题

描述

校订

发布日期

大小

数据表

查看深入规格，包括图表等信息。

修订版 2.2

2020 年 7 月

0.56兆字节

下载

硬件手册

包括开箱说明并操作模块。

修订版 1.6

2022 年 12 月

1.27 兆字节

下载

编程手册

关于编程的详细指南模块。

修订版 2.0

2022 年 12 月

0.50兆字节

下载

机械结构图

该.zip文件包括一个详细的d以 .dwg 和 .pdf 格式进行原始处理。

修订版 1.0

2018 年 11 月

0.44兆字节

下载

SC5317A PXI Express

标题

描述

版本

发布日期

大小

安装文件 32 位

安装文件。现在包括对NI-VISA的支持。适用于 32 位操作系统。

2.1.0.0

2023 年 12 月

31.7兆字节

下载

安装文件 64 位

安装文件。现在包括对NI-VISA的支持。适用于 64 位操作系统。

2.1.0.0

2023 年 12 月

43.5兆字节

下载

SC5318A USB-SPI-RS232

标题

描述

版本

发布日期

大小

安装文件 32 位

安装文件。适用于 32 位操作系统。

2.1.0.0

2023 年 12 月

31.7兆字节

下载

安装文件 64 位

安装文件。适用于 64 位操作系统。

2.1.0.0

2023 年 12 月

43.5兆字节

下载

直销：

5211 FM 972

格兰杰，德克萨斯州 76530

+1 512 501 6000

+1 512 501 6001

中国区代理：

深圳市至一测控技术有限公司

电话：0755-23033660 | 18665380013

邮箱：sales@onetest.cn

网站：www.onetest.com.cn

地址：深圳市龙华区民田路203号6栋A座4-107

编号#

型号#

描述

接口

7100075-01

SC5317A

26.5 GHz 射频下变频器

PXI Express

7100076-01

SC5318A

26.5 GHz 射频下变频器

USB-SPI接口

7100076-02

SC5318A

26.5 GHz 射频下变频器

USB-RS232接口

7100150-01

数字 I/O 和电源电缆
包含在产品套件中

7100150-02

数字I/O和电源电缆，
带2.5mm x 5.5mm插头

7100151-01

12V 电源套件

关键词:

0条提问

提问

回答

关键词:

0条口碑

发表口碑

口碑标题

上传图片
