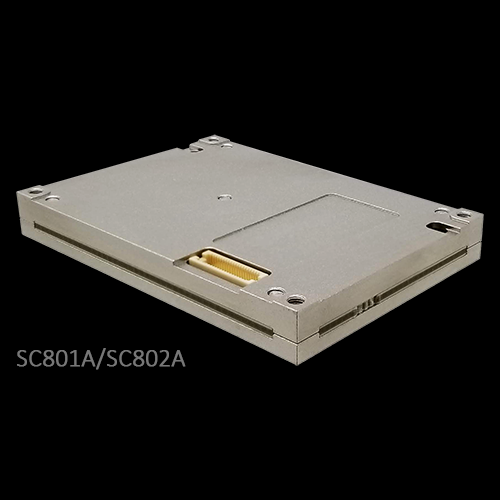

SC801A 0.625至10GHz nanoSynth SMT 频率合成器|SignalCore

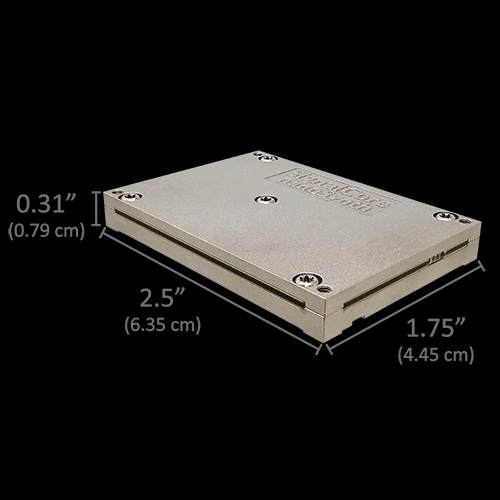

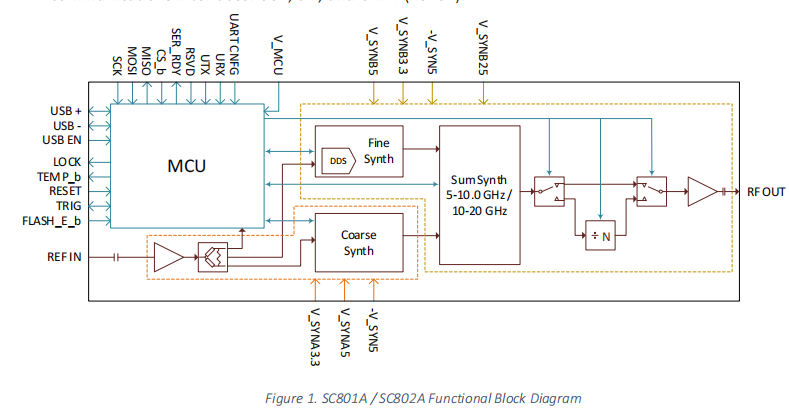

SignalCore 继续扩大其 nanoCircuits 平台，推出了 3 款新的合成器作为 SMT nanoSynth 系列的一部分。SC801A 和 SC802A 是 Hummingbird 系列的一部分，是完全集成的宽带连续信号合成器，分别在 0.625 GHz 至 10 GHz 和 1.25 GHz 至 20 GHz 范围内以 1 Hz 的分辨率调谐。这些频率合成器基于我们专有的低相位噪声架构构建，在 10 GHz 载波下具有 < -115 dBc/Hz @ 10 kHz 的超低相位噪声。除了扫描和列表模式功能以及 2.5“ x 1.75” x 0.31“ 的小尺寸外，这些频率合成器还是射频和微波系统的理想构建模块。

此外，这些设备还具有频率扫描功能并列出多达 2048 个点。与设备的通信非常灵活，因为它们具有 3 个内置通信接口：USB、SPI 和 UART (RS232)。

这些单元需要外部200 MHz基准电压源。我们建议使用SC803A，它是Weebill参考源系列的一部分。

应用领域

- 自动化设备/IC测试仪

- 测试和测量设备

- 无线通讯设备

- 变频器本地振荡器

- 数字数据转换器时钟源

- 量子计算

- 网络设备

关键词:

Specifications

Spectral Specifications

RF Output Range

SC801A 625 MHz to 10.0 GHz

SC802A 1.25 GHz to 20.0 GHz

Tuning

Resolution 1 MHz

Speed (settled to 0.1 ppm) < 500 us

Phase Noise¹(dBc/Hz)typ.Add 5 dB for max.
Offset	1GHz	5GHz	10GHz	20GHz
100 Hz	-100	-85	-81	-74
1 kHz	-123	-109	-106	-99
10 kHz	-132	-120	-118	-112
100 kHz	-133	-121	-119	-114
1 MHz	-130	-119	-115	-112
10 MHz	-150	-139	-135	-133
100 MHz	-153	-151	-151	-148

Sideband Phase Spurs2

< 1 MHz < 50 dBc typical

1 MHz to 5 MHz < 60 dBc typical

Reference Frequency 200 MHz

Harmonics & Spurs

2 nd Harmonics < -15 dBc typical

Sub Harmonics < -60 dBc typical

Far Out Spurs < -65 dBc typical

Amplitude Specifications

Output Power

1.25 GHz +10 dBm typical

5.0 GHz +7 dBm typical

10.0 GHz +5 dBm typical

20.0 GHz + 2 dBm typical

Reference Power

Minimum < +3 dBm typical

Typical < +7 dBm typical

Maximum < +10 dBm typical

Electrical Specifications
Voltage and Current
	Parameter	Minimum	Typica	Maximum	Unit
	V SYNx3.3	3.15	3.3	3.5	V
	V_MCU	3.2	3.3	3.4	V
	V SYNx5.0	4.95	5.0	5.3	V
	-V SYN5.0	-5.1	-5.0	-4.9	V
	V SYN25.0	24	25	27	V
	I SYN3.3	1.110	1.120	1.140	A
	\|SYN5.0	.770	.775	.785	A
	-\|SYN5.0	-.020	-.026	-.024	A
	\|SYN25.0	.020	.022	.024	A
	Power dissipation	8.00	8.25	8.50	W
	Low input logic	-0.3	一	0.8	V
	High input logic	2.0	一	3.6	V
	Low output logic	0.0	一	0.4	V
	High output logic	2.9	一	3.3	/

Absolute Maximum Ratings

Continuous Power Dissipation 10 W

Storage Temperature -20 to 90 0 C

Operating Temperature 0 to +80 0 C

手册

sc801a_sc802a_datasheet.pdf

发表时间：2024-03-15

下载

nanosynth_hb_edk_user_guide.pdf

发表时间：2024-03-15

下载

nanosynth-hb_edk_design_rev_c.zip

发表时间：2024-03-15

下载

SC801A/SC802A系列

标题

描述

校订

发布日期

大小

数据表

查看深入规格，包括图表和用户手册。

修订版 1.2

2022 年 8 月

1.0兆字节

下载

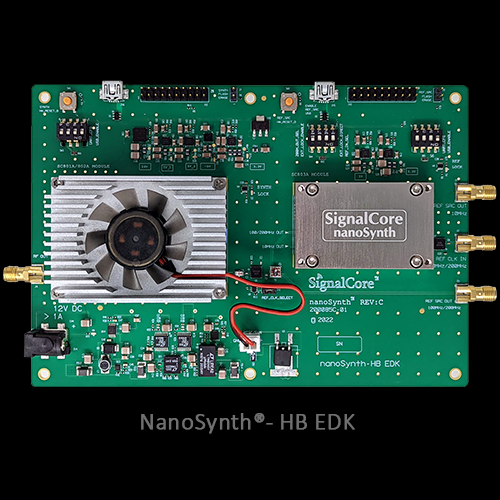

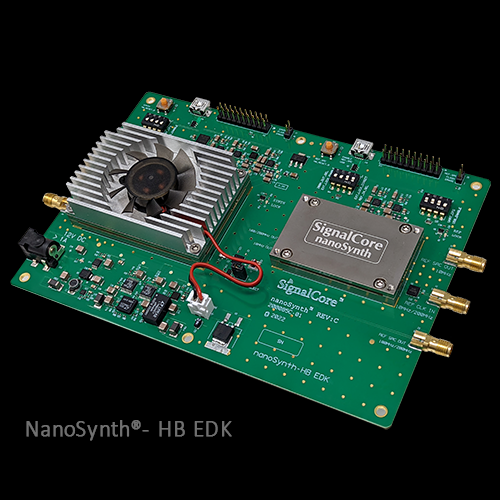

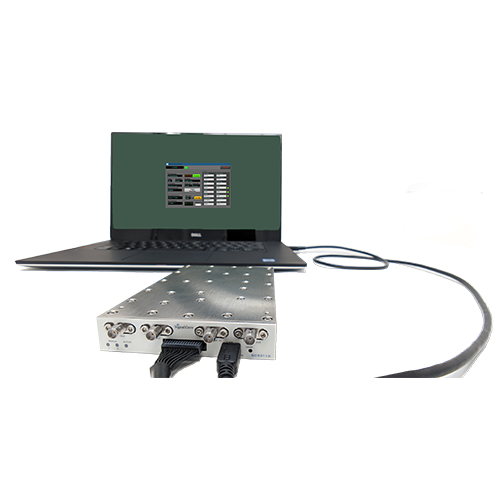

评估开发套件

标题

描述

校订

发布日期

大小

用户指南

带有图片和有关操作 EDK 板的说明。

修订版 1.0

2022 年 8 月

0.8兆字节

下载

标题

描述

校订

发布日期

大小

机械结构文件

该.zip文件包括一个详细的d以 .dwg 和 .pdf 格式进行原始处理。

修订版 1.0

2022 年 8 月

1.1兆字节

下载

SC801A/SC802A系列

标题

描述

版本

发布日期

大小

安装文件 32 位

安装文件。适用于 32 位操作系统。

1.0.2.0

2022 年 11 月

22.7兆字节

下载

安装文件 64 位

安装文件。适用于 64 位操作系统。

1.0.2.0

2022 年 11 月

34.5兆字节

下载

直销：

5211 FM 972

格兰杰，德克萨斯州 76530

+1 512 501 6000

+1 512 501 6001

中国区代理：

深圳市至一测控技术有限公司

电话：0755-23033660 | 18665380013

邮箱：sales@onetest.cn

网站：www.onetest.com.cn

地址：深圳市龙华区民田路203号6栋A座4-107

编号#

型号#

描述

接口

7100048-01

SC801A型

nanoSynth 0.625 GHz - 10 GHz 集成式 SMT 合成器®

USB-SPI-RS232接口

7100049-01

SC802A型

nanoSynth 1.25 - 20 GHz 集成式 SMT 合成器®

USB-SPI-RS232接口

7100050-01

SC803A型

nanoSynth 100 / 200 MHz 参考®

USB-SPI-RS232接口

7100152-01

SC801A-EDK系列

SC801A - EDK，nanoSynth 评估板®

7100153-01

SC802A-EDK型

SC802A - EDK，nanoSynth 评估板®

7100154-01

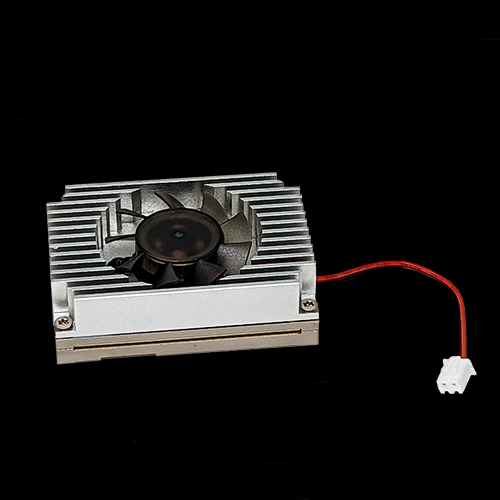

nanoSynth 散热片
