SPECTRAN® V6 5G 200XA-50 250MHz至7.125GHz/24GHz至53GHz USB模块式实时频谱分析仪|安诺尼 (在产)

频率范围：

250 MHz至 7.125 GHz (FR1)

24 GHz - 53 GHz (FR2)

实时带宽：60MHz

扫描速度：500/3000GHz/秒

供电方式:USB-PD(10W)

双LO接收机(2x44 MHZ RTBW)

真正的24/7全天候无限制、连续传输I/Q数据流·具有2 GSPS的16位ADC超凡动态范围

具有500 MSPS的采样率(16-Bit Dual 256 MSPS I/Q-Data)·FPGA: 930 GMAC/S

FFT速率:960 Million FFT-points/s (120 Million FFTs/s)

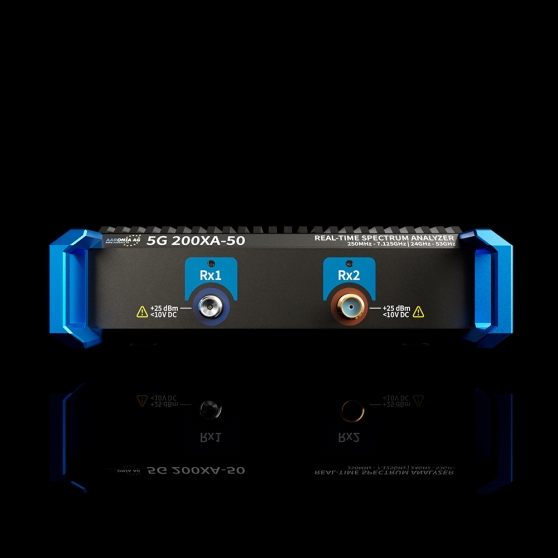

2个RX：RX1(SMA),RX2,(2.4mm)

参考价格： €19,998

厂家：安诺尼|Aaronia AG （收录42个产品）

产地：德国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SPECTRAN® V6 5G 200XA-50 250MHz至7.125GHz/24GHz至53GHz USB模块式实时频谱分析仪|安诺尼

安诺尼AARONIA实时频谱分析仪V6 5G 500XA-50（600M-7.5G/24GHz-50 GHz）具有2*44MHz（IQ速率）实时带宽。安诺尼SPECTRAN V6 5G 500XA-50 实时频谱分析仪的扫描速度和记录时间都是无与伦比的，它的扫描速度高达500GHz/s（选件3THz/s扫描速度），是一款扫描速度极快的USB频谱分析仪。

SPECTRAN V6 5G 500XA-50(600M-7.5G/24GHZ-50 GHz)是安诺尼采用最新的德国实时频谱分析技术研发的新一代高性能实时频谱分析仪，它的扫描速度高达500GHz/S(选件3THz/s扫描速度)，为紧凑型USB实时频谱仪产品树立了新标准，V6 5G500XA-50(600M-7.5G/24GHZ-50 GHz)可以堆叠级联使用，从而实现更高的实时带宽。随货提供的RTSA-Suite PRO软件为SPECTRAN V6实时频谱仪量身定造，支持扫频频谱、实时频谱、瀑布图，3D瀑布图，直方图，3D直方图等频谱功能显示，内置数百个软件功能模块(BLOCK)，提供数十个默认任务配置，如:EMC电磁兼容限值测试运营商通信测试、Wi-Fi测试、广播电视测试等等。用户根据测试需求直接调用，高效测量。SPECTRAN V6 5G 提供三个版本的USB实时频谱仪:V6 5G 250XA-30，V6 5G 250XA-50和V6 V6 5G 500XA-50。

频率范围:600M-7.5G/24GHZ-50GHZ

供电方式:USB-PD(10W)

双LO接收机(2x44 MHZ RTBW)

·扫描速度:500GHz/s(opt.3THz/s)

·真正的24/7全天候无限制、连续传输I/Q数据流·具有2 GSPS的16位ADC超凡动态范围

·具有500 MSPS的采样率(16-Bit Dual 256 MSPS I/Q-Data)·FPGA: 930 GMAC/S

·FFT速率:960 Million FFT-points/s (120 Million FFTs/s)

·可叠加配件

·结构紧凑，重量轻

定期更新的“RTSA Suite PRO”!实时频谱分析软件通过独立以及基于API平台的HTTP实现完全远程控制。适用于Windows和Linux本机的C++SDK软件开发工具包·可使用GNU Radio、SDRAngel、SDR++等共享插件

·德国制造

接口

2个RX

RX1(SMA),RX2,(2.4mm)

供电方式:USB-PD(10W)

选项扩展(主要)

OCXO精准时基:5 ppb(高抗振)

内置GPS:(含欺骗检测以及带SMB线缆的有源GPS天线

超低噪声前置放大器:内置20dB低噪声放大器选件

配备了OCXO精准时基，精度高达5ppb，具有高抗振性能，保证了时间基准的稳定性，为时域测量和分析提供了基础保障,司时，内置的GPS模块支持欺骗检测和带SMB线缆的有源GPS天线功能，为用户提供了精确的位置信息获取能力，并可用于地理位置相关的测量和分析。

此外，该仪器还内置了超低噪声前置放大器选件，配合20dB低噪声放大器，可有效提升信号接收灵敏度，降低噪声干扰，提高频谱分析的精度和可靠性。这一特性使其在低信噪比环境下也能表现出色，为用户带来了更高效、更准确的实时频谱分析体验,

实时频谱分析软件

安诺尼RTSA-Suite PRO是一款集测量、监测、分析、解调的实时频谱监测分析软件，RTSA-Suite PRO支持扫频频谱、实时频谱瀑布图，3D瀑布图，直方图，3D直方图等频谱功能显示，内置数百个软件功能模块(BLOCK)，如:信号解调模块(QAM.FSK、Wi-Fi、无人机信号等)，信号路测模块，脉冲信号测试模块、EVM测量模块等，还提供数十个默认任务配置，如:EMC电磁兼容限值测试、运营商通信测试、Wi-Fi测试、广播电视测试等等。用户根据测试需求直接调用，进行高效测量,我们随货附赠RTSA-Suite PRO频谱分析软件(基础功能免费)

关键词:

Specifications	SPECTRAN⁰V65G
Frequency range	250 MHz-7.125 GHz\|24-53 GHz
Real-time bandwidth Rx	60 MHz via 1x USB
Max.power Rx	+23 dBm
Max.power Tx	+20 dBm
DANL(internal pre-amp on)	Typ.-170 dBm/Hz
Amplitude accuracy(typ.)	Typ.+/-0,5 dB(compensated by FIR filter)
USB streaming connection	1x USB 3.1 or 3.2 PD
RBW (resolution bandwidth)	62 mHz to 200 MHz
Measurement units	Over 20(e.g.dBm,dBμV,V/m,A/m,W/m²,dBμV/m,W/cm²)
Detector	Min,Max,AVG,Peak,QPeak
Attenuator range	50 dB/70 dB(0,5 dB steps)
Traces	Over 20 (e.g.ACT,AVG,MAX,MIN,QPEAK)
Measurement modes	True IQ or Power/Frequency date
Trigger	Cursor,Measurement,Density
ADC	2GSPS 16 Bit
GPS	GPS/QZSS,GLONASS,BeiDou and Galileo (concurrent reception)
GPS synchronisation	+/-10ns timestamping in each data packet
External Frequency Reference Input	typ.10MHz,3,5VRMS into 50 Ohm (SMB-connector)
DSP processing	930 GMACs
SDRAM	2 GB

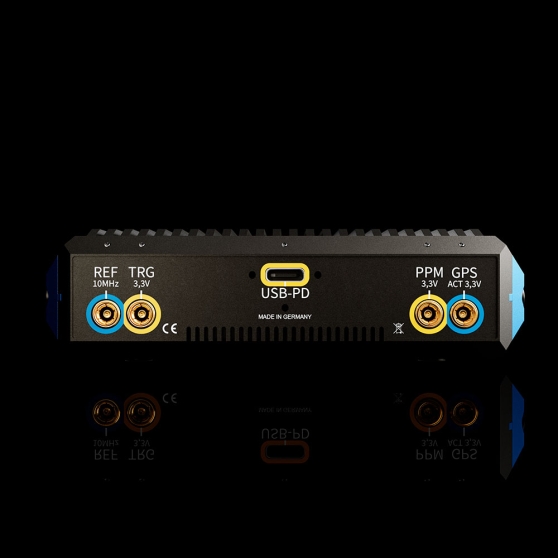

RF connectors	2.4mm(Rx¹),SMA(Rx2),SMB(Trigger,Refclock,GPS,PPM).All 50 Ohms
Temperature range (operation)	0 ℃to+50 ℃(extended-40 to+75 ℃)
Dimensions	210x115×30 mm
Power	USB 3.2 Gen 1 Type-C PD 3.0
Power consumption	Typical 10 W
Country of origin	Germany
Recommended calibration interval	2 years

手册

Aaronia_SPECTRAN_V6_X_5G_Datasheet.pdf

发表时间：2024-03-18

下载

V6-RTSA_Suite-PRO_Quick-Guide.pdf

发表时间：2024-03-18

下载

RTSA-Suite_PRO_Software-Blocks.pdf

发表时间：2024-03-18

下载

原厂官网下载地址：

中国区

1、北京格网通信技术有限公司

电话：010-51551248

传真：010-51551249

手机：13391968025（任经理微信同号）

手机：13661191303（滕经理微信同号）

网址：www.aaronia-china.com.cn

邮箱：sales@bjmesh.com

地址：北京市海淀区花园北路14号环星大厦A座613室

2、深圳市拓力智慧科技有限公司

地址：广东省深圳市龙岗区南湾街道下李朗联李东路10号海大科技园2栋806

电话： 0755-88858086

传真： 0755-88858086-615

技术支持：0755-88858086-605

邮箱： mail@aaronia-china.com

网址： www.aaronia-china.com

WORLD of SPECTRAN°V65G
Model	Bandwidth	RTBW	Speed	l/Os
V65G 100XA-30	24-30 GHz	60 MHz	500 GHz/s(optional 3THz/s)	1 Rx
V65G 200XA-50	250 MHz-7.125 GHz 24-53 GHz	60 MHz	500 GHz/s(optional 3THz/s)	2 Rx
All models are available in OEM versions with e.g.reduced size and weight
Options	Comment
UItra fast tictoc LO	3 THz/s sweep speed
Ultra Low Noise Preamp	Additional 20 dB of gain for Rx2 (250 MHz-7.125 GHz)
Internal GPs	ncl.spoofing detection and active GPS antenna with SMB cable GPS disciplined Oscillator (200ppt l optional,additional software key required)
