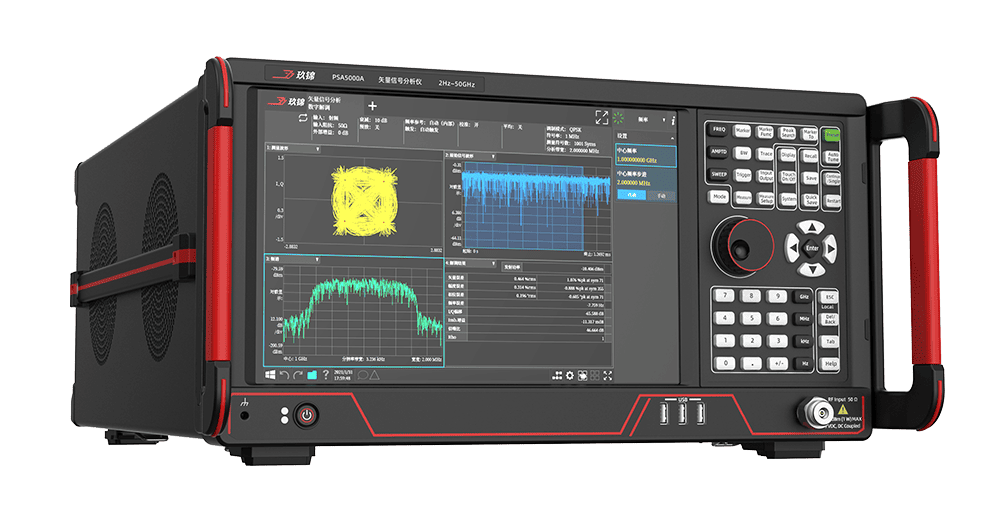

WPS5010A 3Hz至26.5/50GHz频谱分析仪 1.2GHz分析带宽|威频科技 (在产)

1. 频率和时间

• 测量频率范围

  • 选件F26: 9 kHz ~ 26.5 GHz

  • 选件F50: 3 Hz ~ 50 GHz

• 内部频率参考

  • 基准频率: 10 MHz

  • 精度: ±[(距离上一次校准的时间×老化率)+温度稳定度+校准精度]

  • 老化率: ±0.1 ppm/年

  • 温度稳定性: ±0.02 ppm

  • 初始校准精度: ±0.1 ppm

• 相位噪声

  • 输入信号: 0dBm, 载波 1 GHz

    • 100 Hz: -105 dBc/Hz

    • 1 kHz: -122 dBc/Hz

    • 10 kHz: -132 dBc/Hz

    • 100 kHz: -134 dBc/Hz

    • 1 MHz: -140 dBc/Hz

  • 输入信号: 0dBm, 载波 1 GHz, YTO选件

    • 100 Hz: -105 dBc/Hz

    • 1 kHz: -122 dBc/Hz

    • 10 kHz: -132 dBc/Hz

    • 100 kHz: -140 dBc/Hz

    • 1 MHz: -148 dBc/Hz

• 频率读数精度 (起始、终止、中心、光标)

  • 中: 水平分辨率=扫宽

• 频率跨度

  • 量程: 0, 10 Hz ~ 最高频率

  • 分辨率: 2 Hz

  • 精度: ±(0.25% × 扫宽 + 水平分辨率)

2. 幅度精度和范围

• 幅度范围

  • 量程: 显示平均噪声电平(DANL) ~ +30 dBm

  • 参考电平: -170 dBm ~ +30 dBm

  • 幅度显示范围: 1 dB ~ 200 dB

  • 最大安全输入电平: +33 dBm

  • 输入衰减器范围: 0 ~ 70 dB, 以 2 dB 步进

• 输入电压驻波比(VSWR) (预放关闭, 参考电平 0 dBm)

  • 9 kHz ~ 10 GHz: <1.5:1, 标称值

  • 10 GHz ~ 26.5 GHz: <1.8:1, 标称值

  • 26.5 GHz ~ 50 GHz: <2.0:1, 标称值

3. 显示平均噪声电平(DANL)

• 前置放大器断开, 输入衰减为零, RBW=1Hz

  • 40 MHz ~ 1 GHz: -152 dBm/Hz

4. 频率响应

• 前置放大器断开 (10 dB 输入衰减, 频率 > 5.1 GHz 时执行预选器中心调谐后, 20°C ~ 30°C)

  • 9 kHz ~ 20 MHz: ±0.7 dB

  • 20 MHz ~ 2 GHz: ±0.5 dB

  • 2 GHz ~ 3.8 GHz: ±0.7 dB

  • 3.8 GHz ~ 9 GHz: ±1.4 dB

  • 9 GHz ~ 10 GHz: ±1.4 dB

  • 10 GHz ~ 13.6 GHz: ±1.5 dB

  • 13.6 GHz ~ 18.6 GHz: ±1.7 dB

  • 18.6 GHz ~ 26.5 GHz: ±2.2 dB

5. 内部失真及杂散

• 二阶谐波失真 (前置放大器断开, RBW 自动, SPAN=1MHz, 混频功率 -15dBm)

  • 40 MHz ~ 1 GHz: -60 dBc, 45 dBm

  • 1 GHz ~ 1.8 GHz: -60 dBc, 45 dBm

  • 1.75 GHz ~ 3 GHz: -70 dBc, 55 dBm

  • 3 GHz ~ 6.5 GHz: -80 dBc, 65 dBm

  • 6.5 GHz ~ 11 GHz: -70 dBc, 55 dBm

  • 11 GHz ~ 13.25 GHz: -65 dBc, 50 dBm

  • 13.25 GHz ~ 26.5 GHz: -65 dBc, 50 dBm

  • 26.5 GHz ~ 40 GHz: -65 dBc, 50 dBm

6. 分辨率带宽和视频带宽

• 分辨率带宽

  • Sweep模式

    • 范围 (-3.01 dB 带宽): 1 Hz ~ 10 MHz (每个量级按 1, 2, 3, 4, 5, 6, 8, 10 步进)

    • 精度 (-3.01 dB): ±5%, 标称值 (测量范围: 1 Hz ~ 3 MHz)

    • 选择性 (-60 dB/-3 dB): 4.6:1, 标称值 (测量范围: 1 Hz ~ 3 MHz)

    • 带外抑制: ≥100 dB

  • FFT模式

    • 范围 (-3.01 dB 带宽): 1 Hz ~ 1 MHz (每个量级按 1, 2, 3, 4, 5, 6, 8, 10 步进)

    • 精度 (-3.01 dB): ±7%, 标称值

• 视频带宽

  • 范围: 1 Hz ~ 10 MHz (每个量级按 1, 2, 3, 4, 5, 6, 8, 10 步进)

7. 频谱显示

• 对数刻度: 10 个显示格, 每格步进 0.1 dB ~ 20 dB

• 线性刻度: 10 个显示格, 0 至参考电平

• X轴刻度: 线性、对数

• 刻度单位: dBm, dBmV, dBuV, dBmA, dBuA, V, W, A

• 扫描点数: 101 ~ 100001

• 迹线数: 6

• 检波方式: 正峰值、负峰值、正态、取样值、均方根、平均值、准峰值

• 迹线功能: 清除写入、最大保持、最小保持、平均

• 光标数: 16

• 支持的光标功能: 常规、差值、噪声、带宽功能

8. 接口

• 前面板

  • 接口类型: Type-N female/2.4 female

  • 输入阻抗: 50Ω

• USB

  • 接口类型: USB type-A female

• 后面板

  • 10MHz 输出/100MHz 输出

    • 接口类型: BNC female

    • 输出阻抗: 50Ω

    • 输出功率: 8±3 dBm

  • 10MHz 输入/100MHz 输入

    • 接口类型: BNC female

    • 输入阻抗: 50Ω

    • 输入功率范围: -5 dBm ~ 10 dBm

  • Triger1 和 Triger2 输入

    • 接口类型: BNC female

    • 阻抗: 50Ω

    • 触发电平范围: 5V TTL

  • Triger1 和 Triger2 输出

    • 接口类型: BNC female

    • 输入阻抗: 50Ω

    • 触发电平范围: 5V TTL

  • 视频输出

    • 接口类型: VGA

    • 分辨率: 1280x800

  • LAN

    • 接口类型: RJ45

    • 标准: 1000 Base-T

  • 中频输出

    • 接口类型: SMA female

    • 输出阻抗: 50Ω

9. 一般技术规格

• 电源需求: 110~250VAC, 50Hz~60Hz (±5%), 600W 常规

• 适用温度: 0 ~ 55°C

• 储存温度: -40°C ~ 70°C

• 环境适应性: 本产品样品进行相应环境, 验证, 在储存、运输和最终使用的环境压力下是正常的。这些环境压力包括但不限于温度、湿度、冲击、振动、海拔高度条件。相位噪声规范在振动环境中是不保证的。满足 GB/T 6587-2012《电子测量仪器通用规范》。

• 主机重量: <25 kg

• 尺寸: 221 mm H × 428 mm W × 470 mm D (无把手尺寸)

• 建议校准周期: 12 个月
