ExWave TS系列 25/33/40/50/60/70/80/90GHz带宽 2/4通道 8位超高速实时示波器 200GSa/s|万里眼 (在产)

ExWave TS 系列高速实时示波器集高带宽、高采样率和高性能于一体，能够以高保真水平快速捕获和展示波形信号，满足使用者观察并分析真实信号的需求。提供 2/4 通道的不同配置，每通道均支持 25 GHz ~ 90 GHz 实时带宽和高达 200 GSa/s 实时采样率。

型号：

ExWave TS090：90 GHz 带宽实时示波器

ExWave TS080：80 GHz 带宽实时示波器

ExWave TS070：70 GHz 带宽实时示波器

ExWave TS060：60 GHz 带宽实时示波器

ExWave TS050：50 GHz 带宽实时示波器

ExWave TS040：40 GHz 带宽实时示波器

ExWave TS033：33 GHz 带宽实时示波器

ExWave TS025：25 GHz 带宽实时示波器

参考价格：

厂家：万里眼|深圳市万里眼技术有限公司（收录4个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

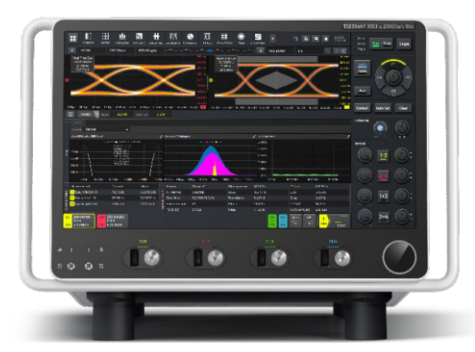

ExWave TS 系列高速实时示波器

25GHz～80GHz 带宽，100GSa/s～200GSa/s 采样率
ExWave TS 系列高速实时示波器集高带宽、高采样率和高性能于一体，能够以高保真水平快速捕获和展示波形信号，满足使用者观察并分析真实信号的需求。提供 2/4 通道的不同配置，每通道均支持 25GHz～80GHz 实时带宽和 100GSa/s～200GSa/s 实时采样率。本产品具有超低的底噪，在信号保真度上达到了卓越水准。

关键规格

指标	规格
带宽 (-3dB)	25GHz/33GHz/40GHz/50GHz/60GHz/70GHz/80/90GHz
采样率	100GSa/s 和 200GSa/s
通道数	2/4
量化精度	8bits
储存深度	标配 500Mpts 存储深度，支持升级至 4Gpts 深存储

测试应用场景

高速 SerDes：具备嵌入去嵌、信号均衡等高速信号完整性分析能力，支持眼图测量与抖动分析功能，覆盖从 IP / 芯片 / 封装设计，到单板 / 接口 / 系统应用的端到端测试场景。
相干光系统分析：支持高达 150GBaud 的调制速率与 256QAM 的高阶调制信号测试，可支撑下一代 1.6Tbps 超高带宽相干光系统仿真与验证。
总线协议一致性：支持一键式自动化测试与报告生成功能，覆盖 ICT、计算、消费电子和汽车等领域数字接口或总线测试。
高速探头：支持业界领先的内存总线读写分离触发能力，配合 25GHz 带宽高速差分探头产品，满足高速内存总线等测试需求。

指标	规格	TS0604AP/TS0602AP	TS0704AP/TS0702AP	TS0804A/TS0802A
带宽	带宽	60GHz ~ -3dB	70GHz ~ -3dB	80GHz ~ -3dB
	最大采样率	200GSa/s
	幅度平坦度	≤ ±1dB @ 1MHz~10GHz	≤ ±2dB @ 10GHz~60GHz	≤ ±3dB @ 60GHz~80GHz
	相位平坦度	≤ ±1° @ 1MHz~10GHz	≤ ±3° @ 10GHz~60GHz	≤ ±5° @ 60GHz~80GHz
精度	有效比特位	5.0bits @ 400mV<sub>fs</sub> 4.6bits @ 100mV<sub>fs</sub>	4.9bits @ 400mV<sub>fs</sub> 4.5bits @ 100mV<sub>fs</sub>	4.8bits @ 400mV<sub>fs</sub> 4.4bits @ 100mV<sub>fs</sub>
	本底噪声	2.8mV<sub>(rms)</sub> @ 400mV<sub>fs</sub> 0.8mV<sub>(rms)</sub> @ 100mV<sub>fs</sub>	2.9mV<sub>(rms)</sub> @ 400mV<sub>fs</sub> 1.0mV<sub>(rms)</sub> @ 100mV<sub>fs</sub>	3.0mV<sub>(rms)</sub> @ 400mV<sub>fs</sub> 1.2mV<sub>(rms)</sub> @ 100mV<sub>fs</sub>
	本底抖动	50fs rms
输入通道	端口数	2/4
	端口形式	1.0mm (M)
	通道间固有偏差	±1ps pk
	硬件档位 & 动态范围	0.5mV~4V
触发 & 同步	触发模式	高带宽边沿触发、边沿触发、脉宽触发和毛刺触发等
触发 & 同步	触发灵敏度	±1 格
数据处理能力	存储深度	500Mpts/1Gpts/2Gpts/4Gpts
测量特性	测量功能	基础测量、高级信号完整性分析、PAM - N 高级信号分析、抖动分析等
探头	电探头	112Gbps ~ SerDes、PCIe5.0~、DDR5~ 等测试套
探头	光探头	25GHz @ -3dB 带宽，RC 频率响应，线缆 / 软板焊接前端 67GHz @ -3dB 带宽，1310nm/1550nm 波长，FC/PC 光接口输入
整机	产品尺寸	532mm (W) * 500mm (D) * 340mm (H)
整机	产品重量	2CH 32kg / 4CH 37kg

33GHz带宽，最高200GSa/s实时采样率

ExWave TS系列高速实时示波器突破性的在4个通道上同时提供33GHz带宽的卓越性能。坚持不懈的产品打磨造就优秀的噪声与信号保真度，助力您在前沿科学研究与产业技术升级中不断突破极限。

关键规格

33GHz带宽型号，具有业界领先的实时模拟带宽
100G~200GSa/s超高采样率
2/4通道灵活选配
- 每个通道均支持最高带宽
- 每个通道均支持最高采样率
8位量化精度模数转换器
25GHz高速差分探头
67GHz宽带光电转换探头

指标	规格	TS0334AP/TS0332AP	TS0334BP/TS0332BP
带宽	带宽	33GHz @ -3dB
	最大可升级带宽	80GHz @ -3dB	40GHz @ -3dB
	最大采样率	200GSa/s	100GSa/s
	幅度平坦度	≤ ±1dB @ DC~10GHz ≤ ±2dB @ 10GHz~33GHz
	相位平坦度	≤ ±1° @ DC~10GHz ≤ ±3° @ 10GHz~33GHz
精度	有效比特位	5.2bits @ 400mV<sub>fs</sub> 4.8bits @ 60mV<sub>fs</sub>
	本底噪声	2.5mV @ 400mV<sub>fs</sub> 0.6mV @ 60mV<sub>fs</sub>
	本底抖动	50fs rms
输入通道	端口数	2/4
	端口形式	1.0mm (M)	1.85mm (M)
	通道间固有偏差	±1ps pk
	硬件档位 & 动态范围	60mV~4V
触发 & 同步	触发模式	高带宽触发、边沿触发、脉宽触发和毛刺触发等
触发 & 同步	触发灵敏度	1 格
数据处理能力	存储深度	500Mpts/1Gpts/2Gpts
测量特性	/	基础测量、高级信号完整性分析、PAM - N 高级信号分析、抖动分析等 SerDes 测试功能、PCIe4.0~、DDR5~ 等测试套
探头	电探头	25GHz @ -3dB 带宽，RC 频率响应，线缆 / 软板焊接前端
探头	光探头	67GHz @ -3dB 带宽，1310nm/1550nm 波长，FC/PC 光接口输入
整机	产品尺寸	532mm (W) * 500mm (D) * 340mm (H)
整机	产品重量	2CH 32kg / 4CH 37kg
